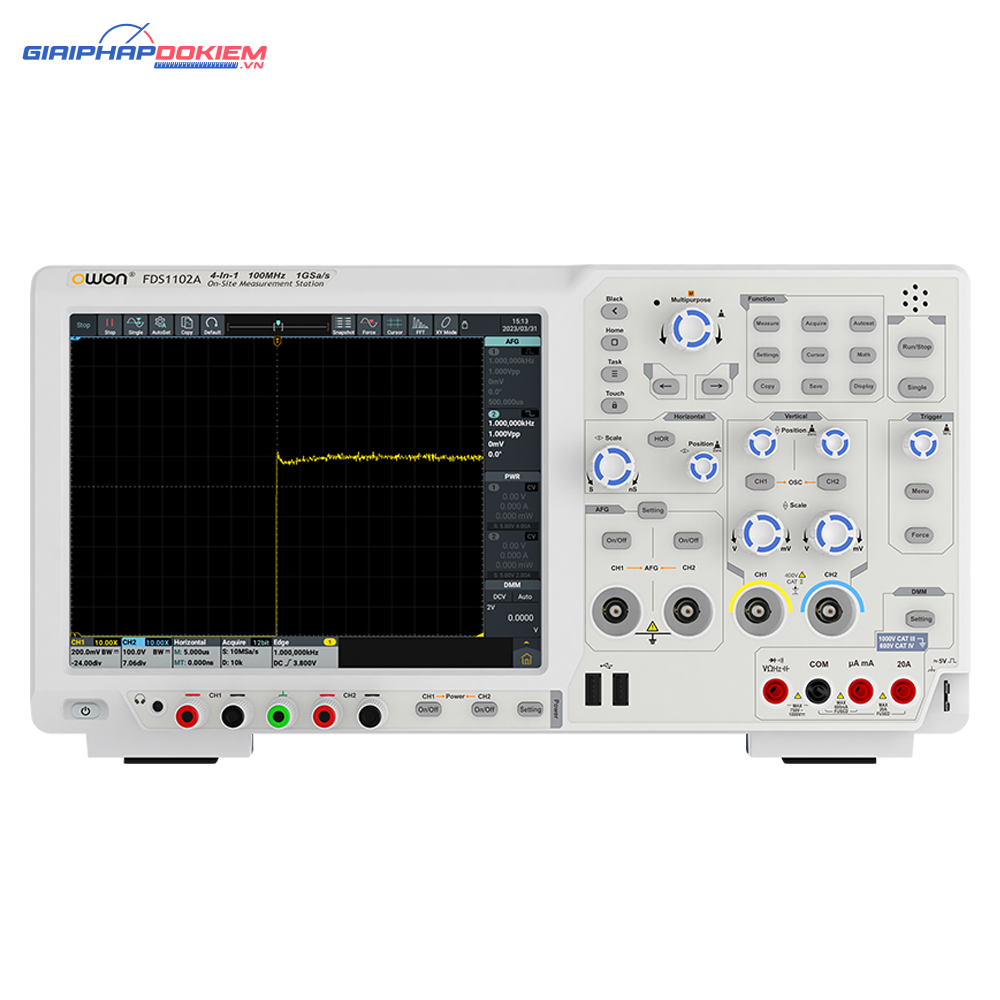

Máy hiện sóng số OWON FDS1102 tích hợp nguồn DC và phát xung (100MHz, 1GS/s, DC 15V, 50MHz)

Thông số kỹ thuật của máy hiện sóng số OWON FDS1102

Thông số kỹ thuật máy hiện sóng

• Băng thông: 100 MHz
• Tốc độ lấy mẫu: 1GS/s
• Độ phân giải dọc (A/D): 8 bit
• Số kênh: 2 kênh
• Trở kháng đầu vào: 1MΩ ± 2%, song song với 15pF ± 5pF
• Khớp nối đầu vào: DC, AC và GND
• Độ dài bản ghi: 10M
• Tỷ lệ ngang (s/div): 2ns/div – 1000s/div, từng bước 1 – 2 – 5
• Điện áp đầu vào tối đa: 1MΩ 300Vrms
• Độ nhạy dọc: 1mV/div – 10V/div (ở đầu vào)
• Đo con trỏ: △V và △T giữa các con trỏ, △V và △T giữa các con trỏ và con trỏ tự động
• Đo tự động: Chu kỳ, Tần số, +Độ rộng xung, -Độ rộng xung, Thời gian tăng, Thời gian giảm, Nhiệm vụ màn hình, +Chu kỳ nhiệm vụ, -Chu kỳ nhiệm vụ, PK-PK, RMS, Vượt mức, Tối đa, Tối thiểu, Trên cùng, RMS chu kỳ, Cơ sở, Biên độ, Chụp trước, +Đếm xung, -Đếm xung, Đếm cạnh tăng, Đếm cạnh giảm, Diện tích, Vùng chu kỳ, Độ trễ A→B, Độ trễ A→B, Pha, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
• Toán học dạng sóng: ＋, －, ×, ÷, FFT, hàm do người dùng xác định, bộ lọc kỹ thuật số
• Lưu trữ dạng sóng: 128 MB, 100 dạng sóng
• Hình Lissajous:
  • Băng thông: Băng thông đầy đủ
  • Độ lệch pha: ± 3 độ
• Loại kích hoạt (Trigger): Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, LIN và CAN
• Tần số dòng/trường (Video): Chuẩn NTSC, PAL và SECAM
• Chế độ kích hoạt: Tự động (Auto), Bình thường (Normal) và Đơn (Single)
• Giao diện kết nối: HDMI; Thiết bị USB *1, Máy chủ USB *4; Trig Out (P/F); LAN; Tai nghe
• Bộ đếm tần số: Có sẵn
• Wi-Fi (Tùy chọn): Có sẵn
• Màn hình hiển thị: LCD cảm ứng 10,4 inch (độ phân giải 1024×768)

Thông số máy phát dạng sóng

• Đầu ra tần số tối đa: 50 MHz
• Tốc độ lấy mẫu: 300MS/s
• Số kênh: 2 kênh
• Biên độ (HR): 2mVpp – 10Vpp
• Độ dài dạng sóng: 8K

Thông số kỹ thuật nguồn điện DC

• Kênh đầu ra: CH1/CH2
• Công suất định mức (0℃ – 40℃):
  • Điện áp tối đa: 0.1 – 15V
  • Dòng điện tối đa: 0.1 – 3A
  • Công suất tối đa: 15W
• Cài đặt độ phân giải:
  • Điện áp: 10mV
  • Dòng điện: 10mA

Thông số kỹ thuật khác (Đồng hồ vạn năng)

• Đọc toàn thang: 4½ chữ số
• Đáp ứng tần số: (40 – 1000) Hz
• Phạm vi tự động: Có (√)
• Giá trị hiệu dụng thực: Có (√)
• Chức năng đo: Điện áp, dòng điện, điện dung, điện trở, tần số, chu kỳ hoạt động, thông mạch (tiếp tục), kiểm tra diode
