Máy hiện sóng số TEKTRONIX MDO34 (Opt MDO34 3-BW-200 200Mhz, 4 kênh, 2.5Gs/s)

Thông số kỹ thuật của máy hiện sóng số TEKTRONIX MDO34

• Băng thông cơ bản: 200Mhz. Có tùy chọn nâng cấp lên 350Mhz, 500Mhz, 1Ghz thông qua license.
• Kênh: 4 kênh analog, cổng TekVPI tiêu chuẩn + 1 Kênh phân tích tần số từ 9Khz – 1Ghz.
• Tốc độ lấy mẫu: 2.5Gs/s đồng đều cho mỗi kênh.
• Độ dài lưu trữ: 10M cho mỗi kênh.
• Thời gian tăng: 2ns.
• Màn hình: 11.6-inch HD, cảm ứng điện dung.
• Biên độ (Trục dọc):
  • Độ phân giải: 8 bits (hoặc 11 bit trong chế độ Hi Res).
  • Phạm vi ngõ vào: 1mV/div tới 10V/div (1MΩ); 1mV/div tới 1V/Div (50Ω).
  • Độ chính xác: ±1.5% từ 5mV/div trở lên và ±2.5% với 1mV/Div.
  • Trở kháng đầu vào: 1MΩ ± 1% hoặc 50Ω ± 1%.
• Thời gian (Trục ngang):
  • Phạm vi timebase: 1ns/div đến 1000s/div.
  • Độ chính xác: ±10ppm.
• Kích hoạt: Tự động, Thông thường, Đơn lẻ.
• Tính năng: 29 phép đo tự động, chức năng FFT, cổng USB 2.0, LAN LXI, HDMI.
• Điều kiện hoạt động: Nhiệt độ từ -10°C đến 55°C, độ ẩm từ 5% đến 90%.
• Điện áp: 100-240V AC ± 10%, tần số 50Hz/60Hz.
• Công suất tiêu thụ: 130W.
• Khối lượng: 5.31 kg.
• Kích thước: 252mm x 370mm x 148.6mm.
• Phụ kiện đi kèm: Dây cấp điện, 4 que đo analog và hướng dẫn sử dụng.

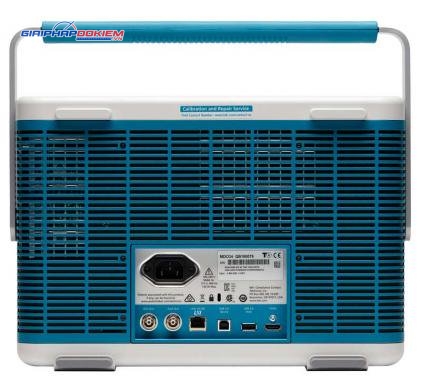

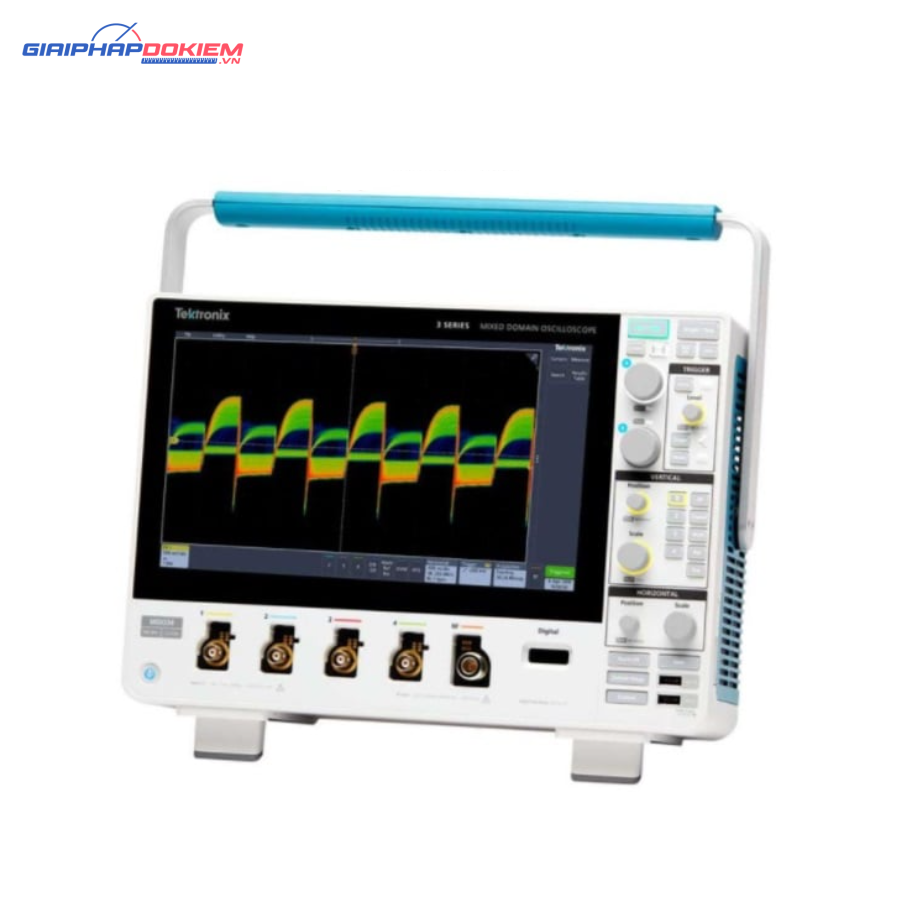

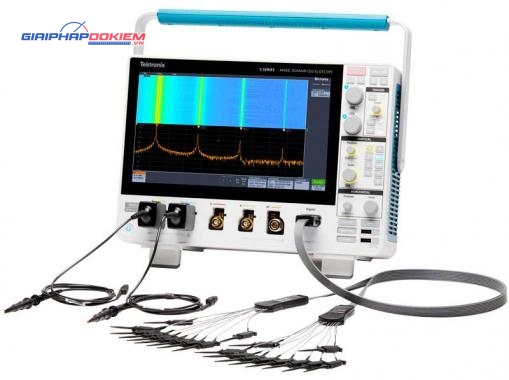

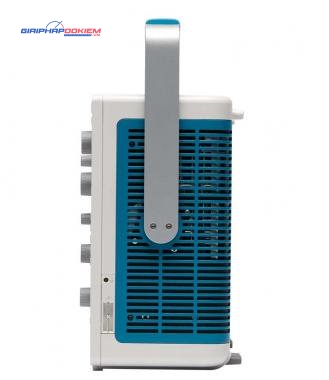

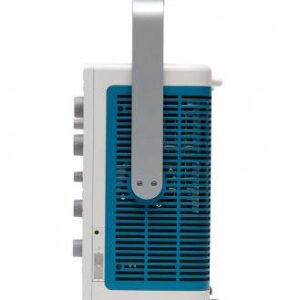

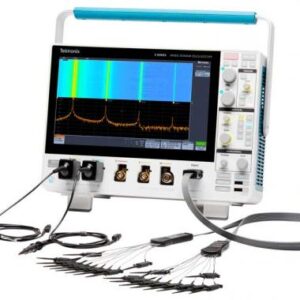

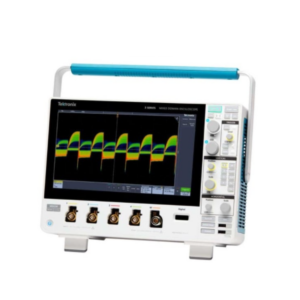

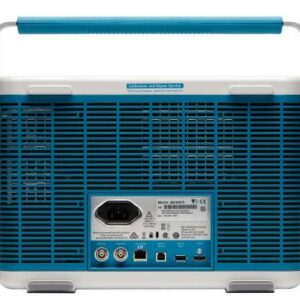

Hình ảnh của máy TEKTRONIX MDO34
