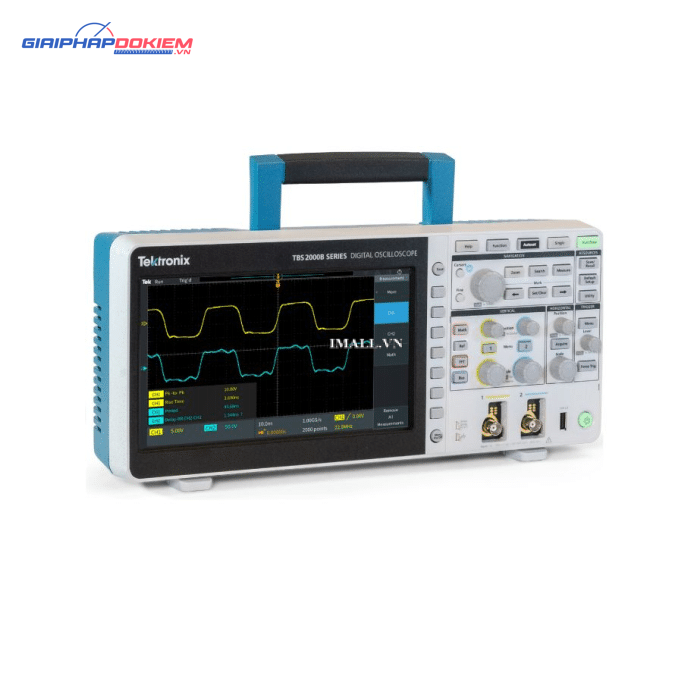

Máy hiện sóng số TEKTRONIX TBS2074B (70 MHz, 4 kênh, 2 GS/s)

Thông số kỹ thuật của máy hiện sóng số TEKTRONIX TBS2074B (70 MHz, 4 kênh, 2 GS/s)

• Băng thông: 70 MHz
• Kênh: 4, với chuẩn ngõ vào TekVPI
• Tốc độ mẫu: 2 Gs/s
• Độ dài ghi cho mỗi kênh: 5M

Biên độ (Volt mỗi lần chia, trục dọc):

• Độ phân giải: 8 bits
• Phạm vi ngõ vào: Từ 1mV/đơn vị chia đến 10V/đơn vị chia
• Độ chính xác: ±2% từ 10V/đơn vị chia đến 5mV/đơn vị chia, và ±3% cho 1mV/đơn vị chia
• Trở kháng: 1MΩ với sai số ±1%

Thời gian (time mỗi lần chia, trục ngang):

• Dải timebase: Từ 1ns/đơn vị chia đến 100s/đơn vị chia
• Độ chính xác: ±25ppm

Kích: Có các chế độ Auto, Normal và Single

• Tính năng: 32 phép đo tự động, chức năng FFT, cổng USB 2.0
• Màn hình: 9-inch màu WVGA
• Điều kiện làm việc: Nhiệt độ từ 0-50°C và độ ẩm từ 5% đến 90%
• Nguồn: 100-240V AC rms (sai số ±10%) với tần số từ 47Hz đến 63Hz
• Công suất tiêu thụ: 80W
• Trọng lượng: 4.17 kg
• Kích thước: 201.5mm x 412.8mm x 128.1mm

Bộ sản phẩm của TEKTRONIX TBS2074B

• Dây nguồn
• Que đo
• HDSD
• Đĩa CD.
