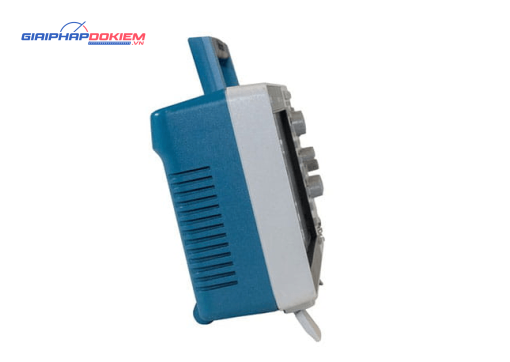

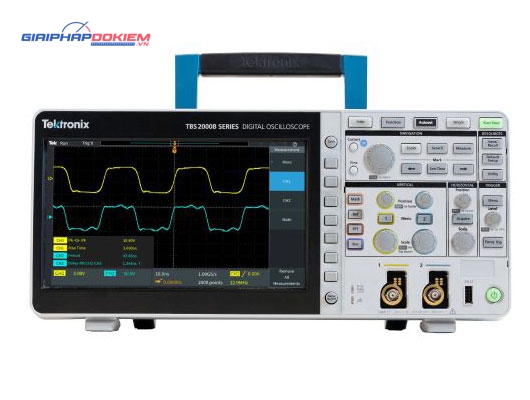

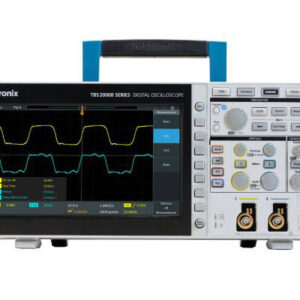

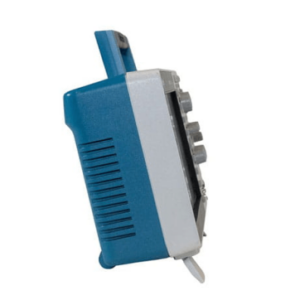

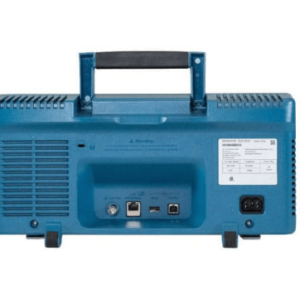

Máy hiện sóng số TEKTRONIX TBS2102B (100Mhz, 2 kênh, 2Gs/s)

• TBS2102B  gồm các mẫu đo 2 và 4 kênh.
• Mô hình có băng thông 200 MHz, 100 MHz và 70 MHz với tốc độ lấy mẫu lên tới 2 GS/s.
• Mỗi kênh có độ dài bản ghi 5 Mpts.

• Màn hình màu 9 inch WVGA đi kèm với 15 lưới ngang, cho phép hiển thị tín hiệu tăng thêm trên 50%.
• Sử dụng giao diện que đo TekVPI, tương thích với que đo chủ động, vi sai và dòng, cùng với việc tự động điều chỉnh tỷ lệ và đơn vị.
• Thiết kế mặt trước tân tiến, thân thiện và tiện lợi hơn.
• TBS2102B  bao gồm 32 phép đo tự động và chức năng FFT giúp phân tích dạng sóng một cách nhanh chóng.
• Tính năng Tìm kiếm và Đánh dấu giúp người dùng dễ dàng nhận biết sự kiện trong dạng sóng thu về.
• Chức năng HelpEverywhere® cung cấp hướng dẫn trực quan trên màn hình cho những người mới sử dụng.
• Hỗ trợ hiển thị bằng 10 ngôn ngữ khác nhau.

• Cổng USB 2.0 trên mặt trước máy chủ giúp lưu trữ dữ liệu một cách nhanh chóng và tiện lợi.

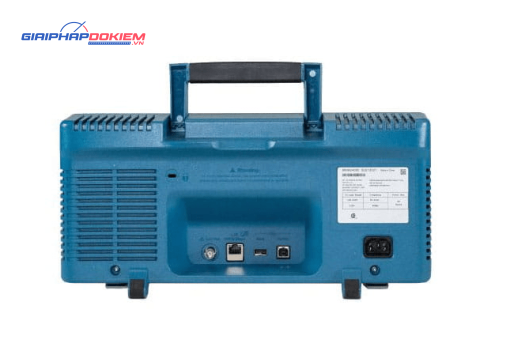

• Mặt sau có cổng USB 2.0, thuận tiện cho việc kết nối với máy tính.
• Cổng Ethernet 10/100BASE-T hỗ trợ điều khiển từ xa thông qua mạng LAN.
• Giao diện Wi-Fi cho phép kết nối dữ liệu mà không cần dây.

• Phần mềm học liệu phục vụ hiệu quả trong lĩnh vực giáo dục.
• Tương tác tốt với phần mềm TekSmartLab dùng để quản lý phòng thí nghiệm trong môi trường giáo dục.
• Tính năng tự động, con trỏ và khả năng tắt chức năng đo tự động giúp việc giảng dạy trở nên dễ dàng hơn.

Thông số kỹ thuật của máy hiện sóng số TEKTRONIX TBS2102B

• Số lượng kênh: 2 kênh.
• Dải tần số hoạt động: 100Mhz.
• Tốc độ lấy mẫu: 2 Gs/s.
• Độ dài của bản ghi: 5 triệu điểm.
• Độ phân giải theo chiều dọc: 8 bit.
• Các chế độ đầu vào: AC, DC, và GND.
• Trở kháng của đầu vào: 1 MΩ ± 1 %, cùng với 13 pF ± 1.5 pF.
• Điện áp đầu vào cao nhất: 300 V RMS hoặc nhỏ hơn ±450 V.
• Mức độ chính xác: ±3%.
• Khoảng offset: Từ 2 mV/Div đến 5 V/Div.
• Giao tiếp thông qua: USB.
• Các phép tính dạng sóng: Phép cộng (+), phép trừ (-), phép nhân (x), và phép FFT.
• Trigger: a. Chế độ trigger: Auto, Normal và Single. b. Các loại trigger: Edge, PWM, và Video.
• Nguồn điện: 100 ~ 240 VAC RMS với biên độ ±10%, và tần số từ 47 Hz đến 63 Hz.
• Kích thước thiết bị: 174.9 mm x 372.4 mm x 117.7 mm.
• Trọng lượng của máy chính: 2.62 kg.
• Các phụ kiện đi kèm: Dây nguồn, que đo, hướng dẫn sử dụng, và một đĩa CD.
