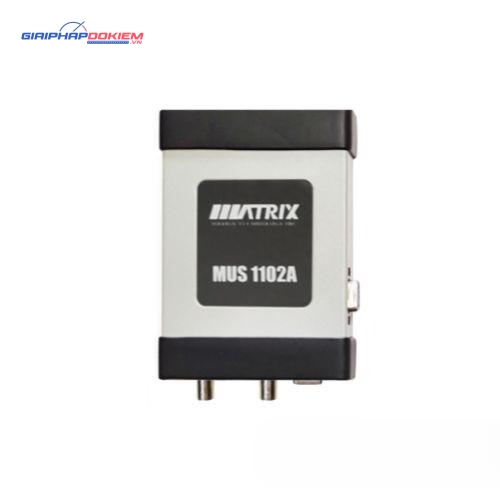

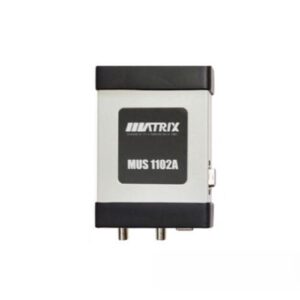

Máy hiện sóng USB Matrix USB Oscilloscope/Data logger

Mô tả về Máy hiện sóng USB Matrix USB Oscilloscope/Data logger

Máy hiện sóng USB Matrix USB Oscilloscope/Data logger có giao diện phần cứng mã nguồn mở để hỗ trợ các mô-đun mở rộng. Giao diện USB 2.0, hỗ trợ USB.Comes với đầu ra PWM. Sản phẩm hỗ trợ nhiều loại kẹp hiện tại và các đầu dò tùy chỉnh điện năng vật lý khác và xem trước dạng sóng bộ đệm và các thao tác trên con lăn chuột.

Đặc điểm nổi bật của USB Oscilloscope/Data logger

• Di động cầm tay, kích thước 153 (L) x 93 (W) x 30 (H) mm.

• Tốc độ lấy mẫu tối đa 1G / 250M, băng thông 100M, 2 kênh.

• Độ phân giải dọc 8 Bit ~ 13 Bit.

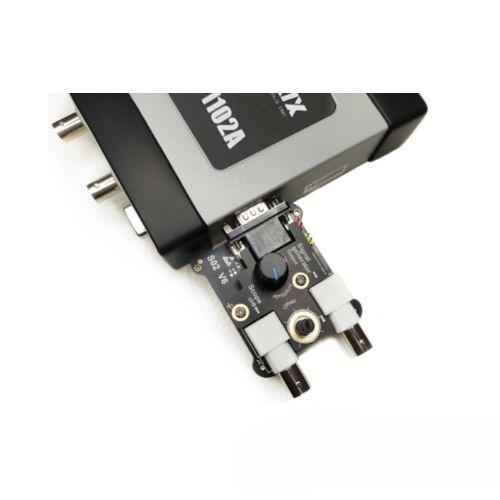

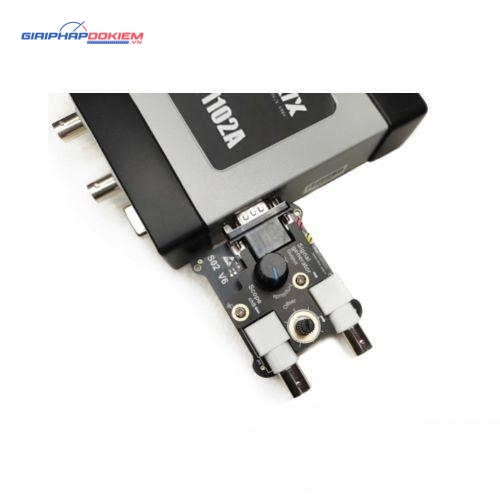

• Giao diện phần cứng mã nguồn mở để hỗ trợ các mô-đun mở rộng.

• Giao diện USB 2.0, hỗ trợ USB. Comes với đầu ra PWM.

• Bộ ghi dữ liệu thời gian dài 72 giờ.

• Đánh giá ghi và phát lại dạng sóng.

• Hỗ trợ nhập hình ảnh dạng sóng làm tham chiếu so sánh cho dạng sóng thời gian thực.

• Hỗ trợ giải mã bus nối tiếp (RS-232, RS-485/422, I²C, CAN, SPI, Lin).

• Hỗ trợ nhiều loại kẹp hiện tại và các đầu dò tùy chỉnh điện năng vật lý khác.

• Hỗ trợ xem trước dạng sóng bộ đệm và các thao tác trên con lăn chuột.

• Các chức năng thống kê và phân tích xu hướng thay đổi lịch sử.

• Phát hiện Đạt / Không đạt.

• Hỗ trợ phân tích phổ và lập đường cong đáp ứng tần số.

• Hỗ trợ chức năng lọc kỹ thuật số FIR.

• Hỗ trợ ánh xạ đường cong đặc trưng giao diện người dùng.

Thông số kỹ thuật của USB Oscilloscope/Data logger

• Loại đầu nối: 2 kênh với ổ cắm BNC, khoảng cách 20 mm.

• Độ phân giải dọc: 8 Bit ~ 13 Bit.

• Tốc độ lấy mẫu tối đa (S / s): 250M (thời gian thực), 1G (tương đương).

• Băng thông (−3 dB): 100MHz.

• Khớp nối đầu vào: AC / DC.

• Đặc tính đầu vào: 1MΩ || 25pF.

• Yêu cầu hệ điều hành PC: Windows XP, Win 7, Win 8.1, Win10 (32 bit và 64 bit).

• Bảo vệ quá áp: ± 60.0v (x1), ± 600.0v (x10). (DC + AC đỉnh)

• Loại Trigger: Cạnh tăng / giảm theo mức kích hoạt, Kích hoạt độ rộng xung.

• Chế độ Trigger: Không có, tự động, bình thường, đơn.

• Chụp trước kích hoạt: 1% ~ 99% kích thước chụp.

• Kích thước: 153 (L) x 93 (W) x 23 (H) mm.

• Khối lượng tịnh: 210 g.
