Máy kiểm tra chất lượng sợi cáp TongHui TH8603-4
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

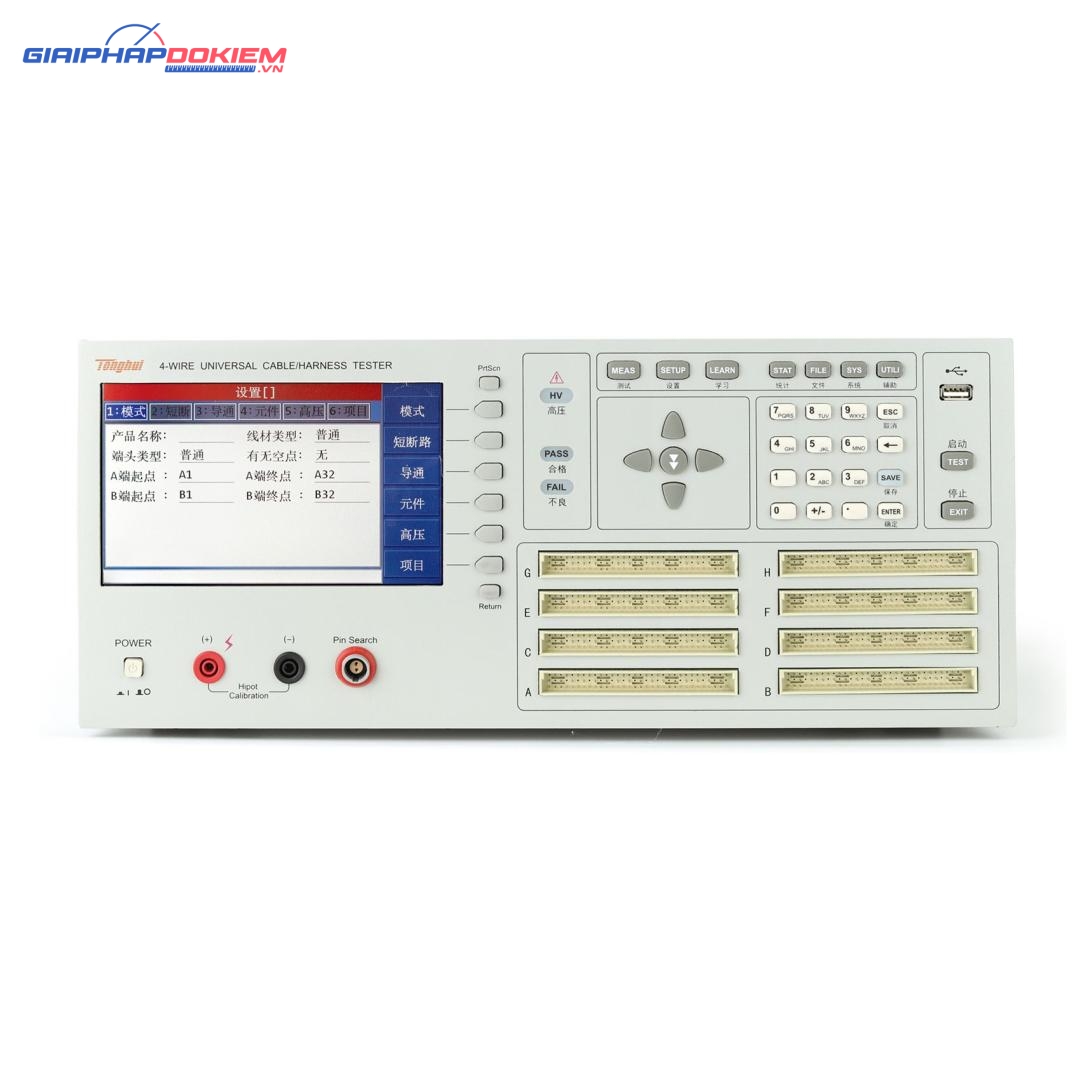

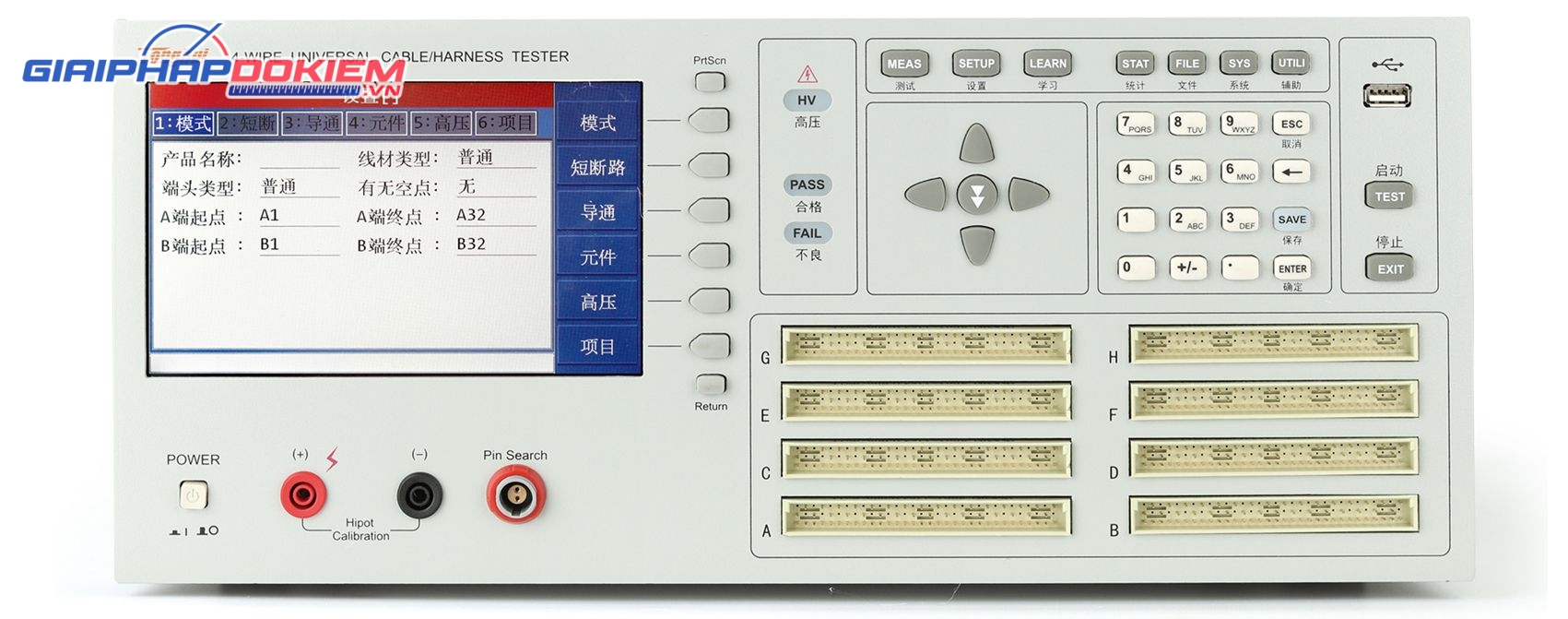

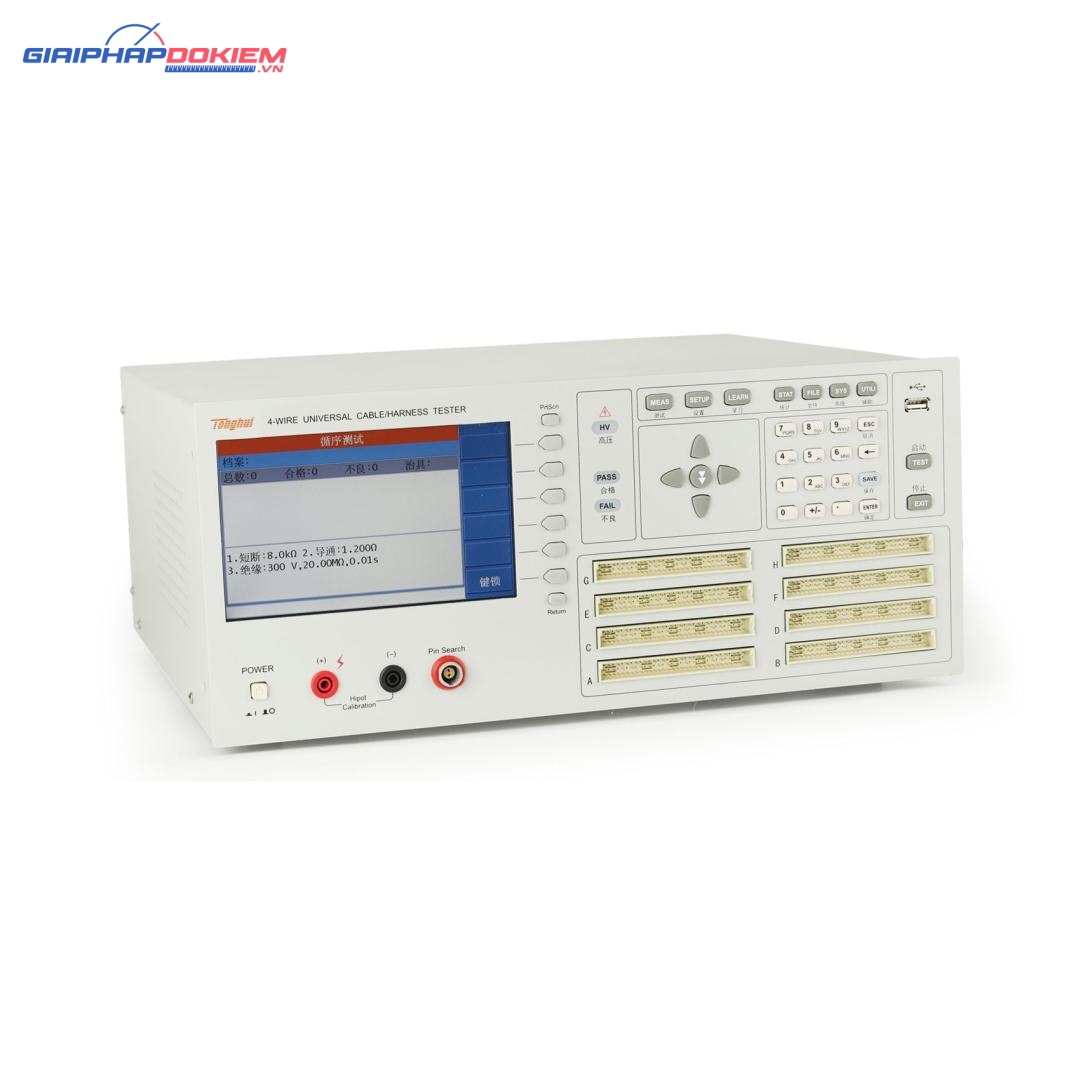

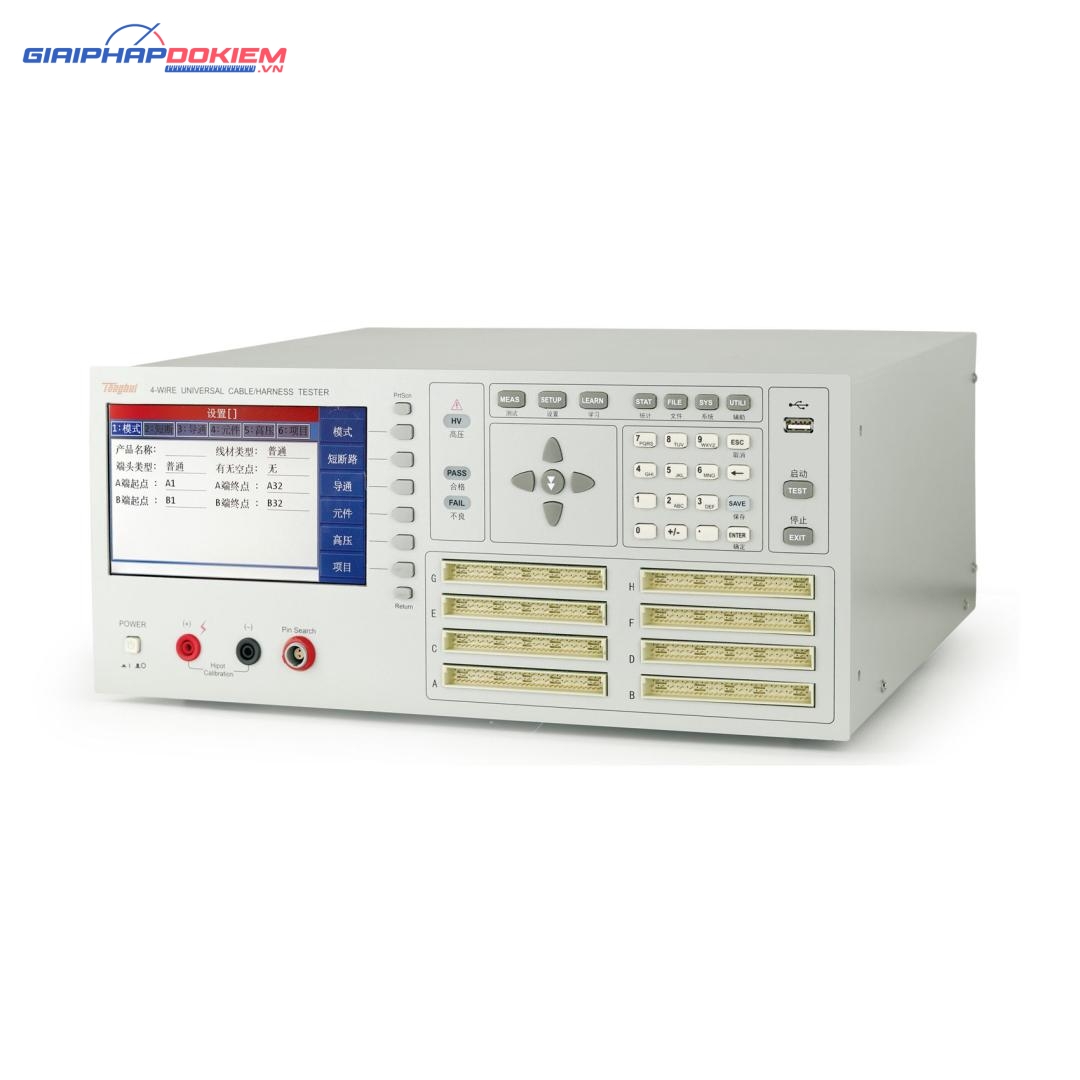

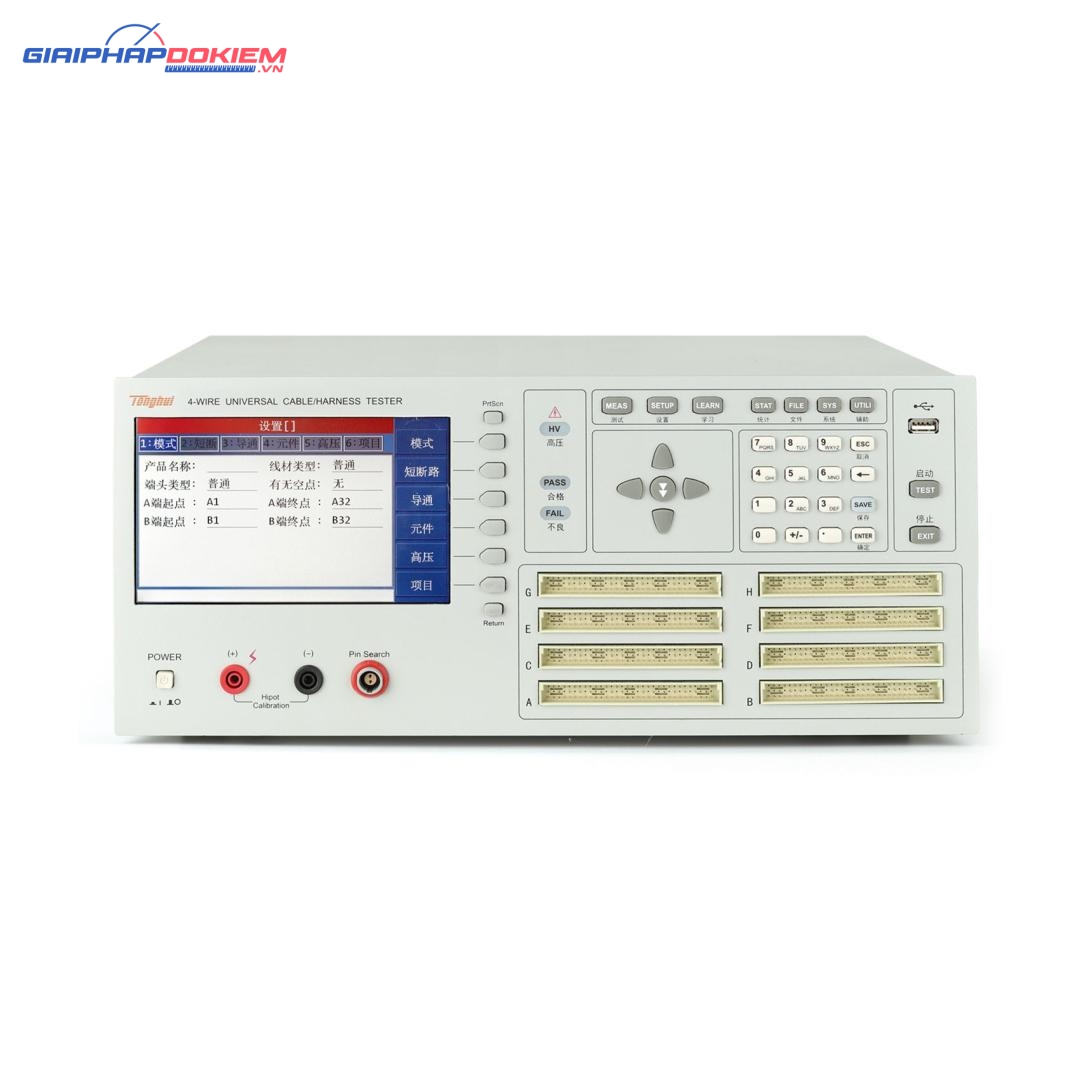

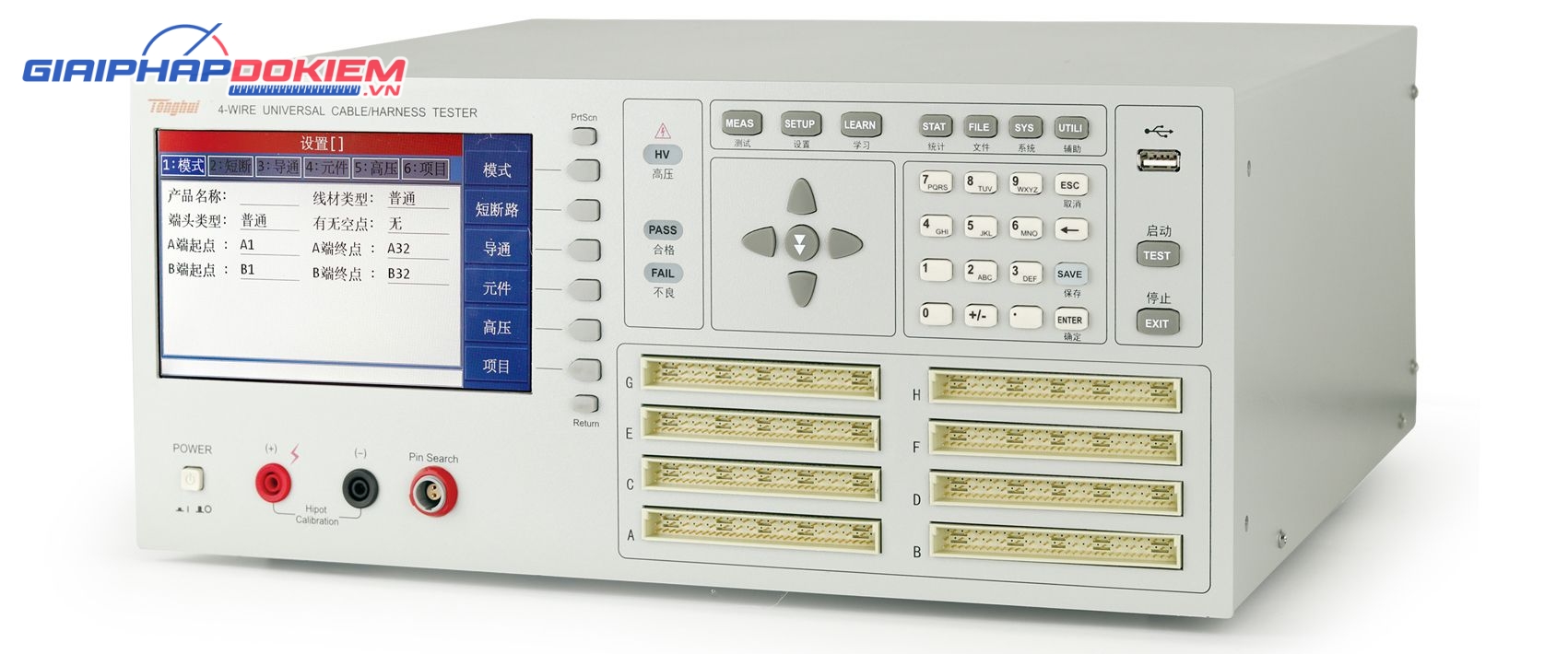

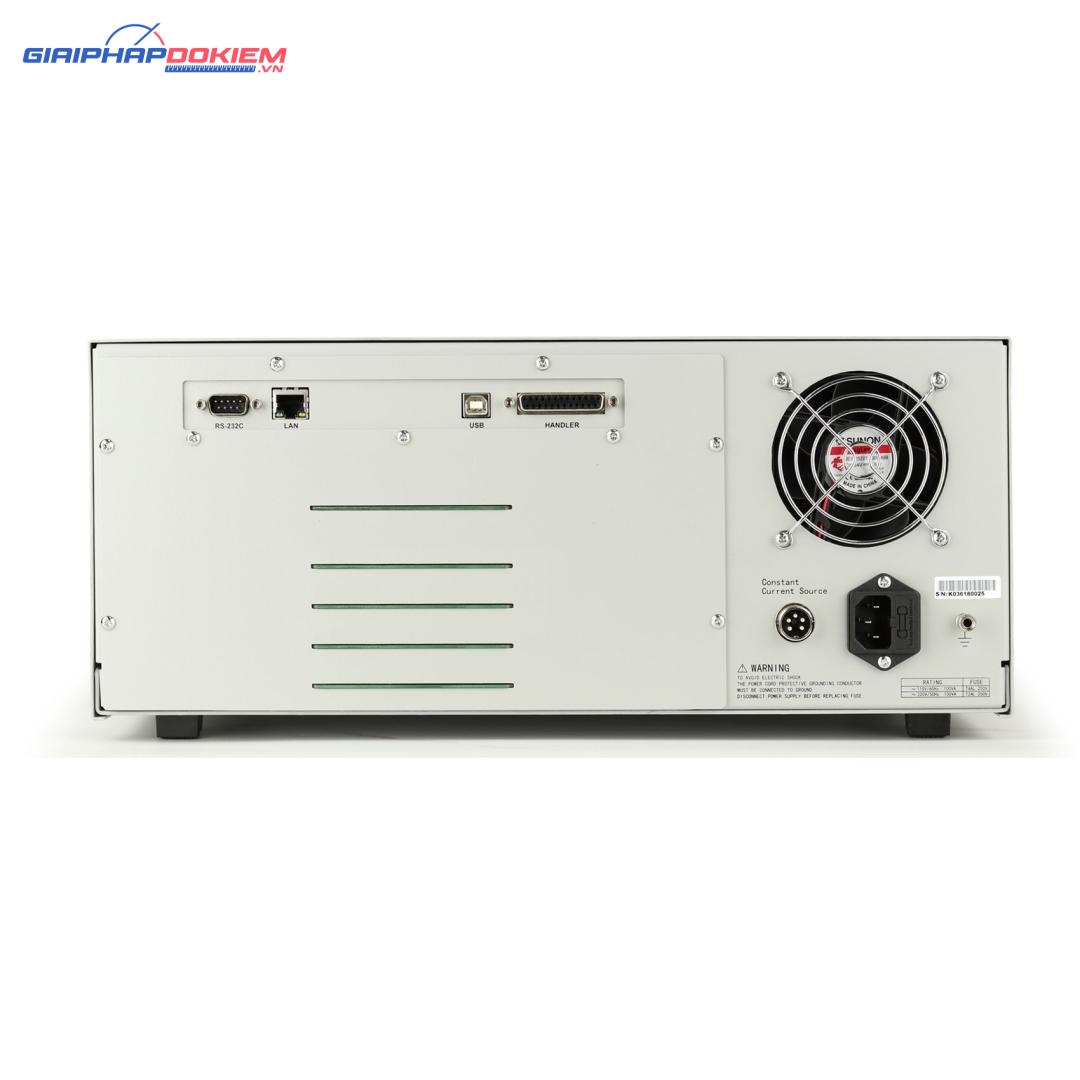

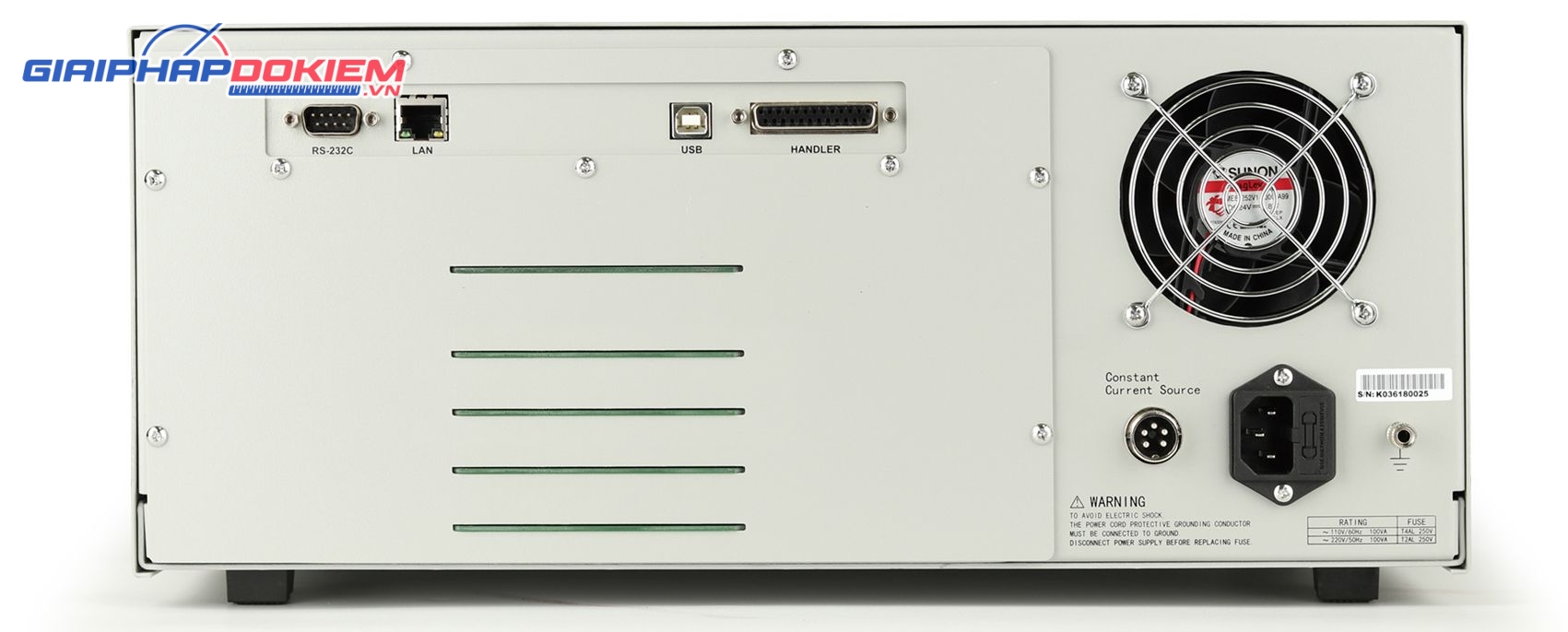

Máy kiểm tra chất lượng sợi cáp TongHui TH8603-4
Máy kiểm tra chất lượng sợi cáp TongHui TH8603-4 là thiết bị cao cấp nhất trong dòng series TH8603, được thiết kế cho các hệ thống dây dẫn và cáp phức tạp với quy mô lớn. Với khả năng kiểm tra lên đến 512 chân (pin), đây là giải pháp toàn diện cho các nhà sản xuất yêu cầu kiểm tra độ tin cậy tuyệt đối của kết nối và an toàn điện.
Các đặc điểm công nghệ vượt trội
Mật độ chân cắm khổng lồ: Với 512 chân, TH8603-4 có thể xử lý các bộ dây Harness trong hàng không, viễn thông hoặc các cụm dây điều khiển trung tâm của ô tô hiện đại mà các dòng máy 64 hay 128 pin không đáp ứng được.
Công nghệ cách ly áp cao – áp thấp: Đảm bảo an toàn tuyệt đối cho các linh kiện nhạy cảm khi thực hiện thử nghiệm Hipot trên cùng một bộ dây.
Phát hiện hồ quang (ARC Detection): Hệ thống phát hiện phóng điện hồ quang thông minh giúp loại bỏ các sản phẩm có khuyết tật cách điện tiềm ẩn.
Giao diện đồ họa thông minh: Hiển thị trực quan vị trí chân lỗi, giúp kỹ thuật viên xác định nhanh điểm cần sửa chữa thay vì phải tra cứu bảng mã lỗi thủ công.
Ứng dụng của máy kiểm tra chất lượng sợi cáp TongHui TH8603-4
■Đường dây điện thoại liên lạc và CNTT, cáp mạng, cáp nhiều sợi, cáp màn hình điện thoại di động, cáp dữ liệu TYPE-C, cáp dữ liệu USB, cáp màn hình máy tính xách tay, cáp HDMI, cáp VGA, cáp ổ cứng IDE, ổ cứng SATA Đường dây kết nối vân vân.
■Điện tử ô tô
Cáp ECU, bộ dây điện ô tô, cáp điều hướng, cáp màn hình điều hướng, cáp sản phẩm điện tử ô tô, cáp âm thanh và video
■Công nghiệp điện tử
Dây dẹt, dây dẹt, đầu nối, dây nguồn, bộ ghép kênh, đường kết nối RS232, Cáp GPIB, cáp nối dài USB, ổ cắm đa lõi
■Thành phần
Linh kiện thụ động: tụ điện, cuộn cảm, điện trở, điốt, cực tính của tụ điện, sụt áp
■Kiểm tra an toàn điện áp chịu đựng AC, điện áp chịu đựng DC, cách điện cách điện
Thông số kỹ thuật:
| Tham số | TH8603-4 | ||
| Chân thử nghiệm | 512 | ||
| Nguồn tín hiệu thử nghiệm | Nguồn tín hiệu AC | Tính thường xuyên | Dải tần 50Hz-100kHz, độ chính xác 0,02% |
| biên độ | 0-1Vrms, độ chính xác 10% | ||
| nguồn tín hiệu DC | Điện áp | Dải điện áp 0-5V, độ chính xác 10% ± 1 chữ số | |
| Hiện hành | Dải đo 1-15mA, độ chính xác 10% ± 1 chữ số | ||
| Nguồn tín hiệu quét bật/tắt bảng kênh | 5Vdc | ||
| Đo điện dung | 1nF-1000μF, độ chính xác: 10%±1 chữ số | ||
| Điện trở DC DCR | 10mΩ-1MΩ, độ chính xác: 5%±1 chữ số | ||
| Bật/Bật tức thì | 0,1Ω-950Ω, độ chính xác: 5%±1 chữ số | ||
| Ngắn mạch | Dải điện trở: 1kΩ-50kΩ, độ chính xác: 10%±1 chữ số | ||
| Kiểm tra điốt | Dải điện áp: 0-10V, độ chính xác: 10% ± 1 chữ số | ||
| Điện áp chịu đựng DC | Điện áp | Dải điện áp: 5V-1000V, độ chính xác: 5V-100V 10% ± 1 chữ số, 100V-1000V 5% ± 1 chữ số | |
| Hiện hành | Dải đo: 1uA-1000uA, độ chính xác: 10%±5 chữ số | ||
| Điện áp chịu đựng AC | Điện áp | Dải điện áp: 50V-750V, độ chính xác: 50V-00V 10% ± 1 chữ số, 100V-1000V 5% ± 1 chữ số | |
| Hiện hành | Dải đo: 0,01mA-5mA, độ chính xác: 10% ± 5 chữ số | ||
| Điện trở cách điện | Điện áp | 5V-1000V | |
| sức chống cự | 1MΩ-1GΩ, độ chính xác: 10%±5 chữ số | ||
| Kiểm tra tốc độ | Thời gian ngắt mạch tức thời: 20ms (512 điểm) | ||
| Giá trị tốc độ kiểm tra cơ bản: 100ms | |||
