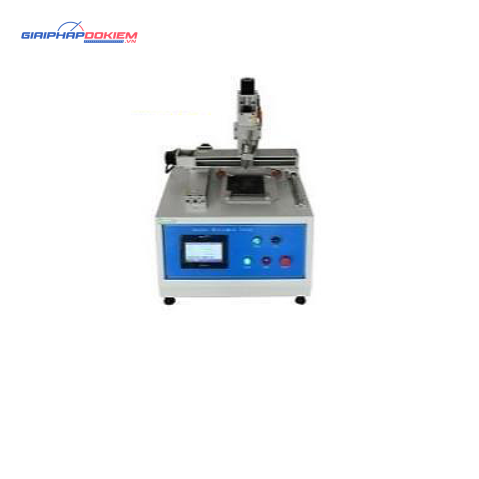

Giới thiệu máy kiểm tra độ bền chà xát bề mặt cách điện Sinuo SN1106
Thiết bị kiểm tra độ bền mặt cách nhiệt chống mài mòn SN1106 là một mẫu vật, như một phần cách điện hoàn toàn, bảng mạch in phủ lớp, hoặc linh kiện phủ lớp, được sử dụng để xác minh rằng một thiết bị dùng cho gia đình và các mục đích tương tự có độ bền đủ mạnh để ngăn chặn sự xuyên thủng bởi một dụng cụ sắc nhọn. Thiết bị này phù hợp với điều khoản 21.2 của IEC60335-1:2004 và điều khoản 2.10.8.4 của IEC60950-1:2005.
Nguyên lý kiểm tra của Sinuo SN1106
Thiết bị này sử dụng một kim thép cứng để tạo ra vết xước. Đầu của kim thép này nên được mài nhọn với góc đỉnh là 40°, và đỉnh của nó nên được làm tròn và đánh bóng, với bán kính làm tròn là 0.25mm ± 0.02mm. Vết xước cần phải đi qua năm cặp bộ phận dẫn điện, bao gồm cả khoảng trống ở giữa, đây nên là phần có gradient tiềm năng lớn nhất trong quá trình kiểm tra.
Trong quá trình kiểm tra xước, khi kim được giữ ở góc 80-85° so với mặt phẳng ngang, cần phải xước với tốc độ 20mm/s ± 5mm/s. Một lực tải thích hợp nên được áp dụng lên kim thép, sao cho kim thép có thể tạo ra một lực 10N ± 0.5N dọc theo trục của nó. Khoảng cách giữa các vết xước nên ít nhất là 5mm, và khoảng cách từ mép mẫu vật nên ít nhất là 5mm.
Máy này sử dụng hệ thống điều khiển PLC + màn hình cảm ứng, ổ đĩa motor bước, khoảng cách xước, số lượng xước và tốc độ xước có thể được thiết lập trước, xoay tự động 90°, dễ dàng thực hiện kiểm tra xước theo cả hai hướng dọc và ngang.
Thông số kỹ thuật của SN1106
Chúng tôi cung cấp | 220V / 50Hz (hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng) |
Điều khiển | Điều khiển điện PLC, vận hành màn hình cảm ứng màu 7 inch, truyền động động cơ bước |
Ga tàu | Đơn |
Bán kính chốt thép | R0,25 ± 0,02mm |
Góc điểm của chốt thép | 40 ° |
Tốc độ cào | 20 ± 5mm/s, có thể cài đặt trước |
Áp lực cào | 10N ± 0,5N, nó có thể được trang bị trọng lượng 20N để đạt áp suất trầy xước 30N ± 0,5N |
Khoảng cách vết xước | 0-50mm, có thể được đặt trước |
Góc xước | 80-85 °, cố định bằng vật cố định |
Khay mẫu (Bàn xoay) | có thể xoay 90 °, nhiều lỗ lắp phù hợp với các mẫu lắp khác nhau |
Tiêu chuẩn áp dụng | Điều khoản IEC60950 2.10.8.4 và điều khoản IEC60335-1 21.2. |
Cấu tạo của Sinuo SN1106
Thiết bị kiểm tra độ bền mài mòn này được cấu tạo với khung hợp kim nhôm, tấm kín bằng thép không gỉ, tấm nền nhôm được xử lý bằng cách phun cát, hệ thống vít me và ray dẫn hình cầu, kim thép cứng, khay đựng mẫu có thể xoay, được thiết kế tinh xảo, nhỏ gọn và bền bỉ.
