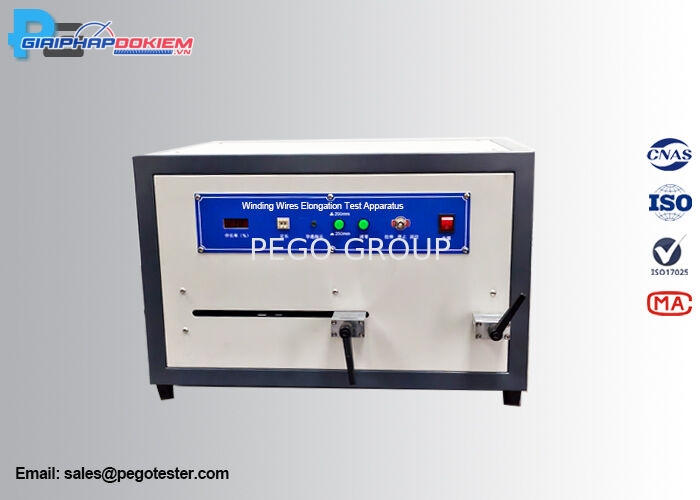

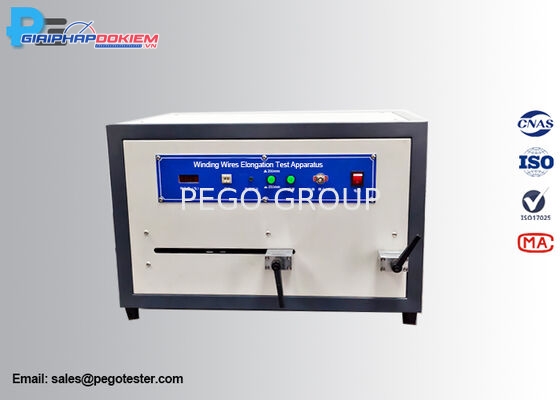

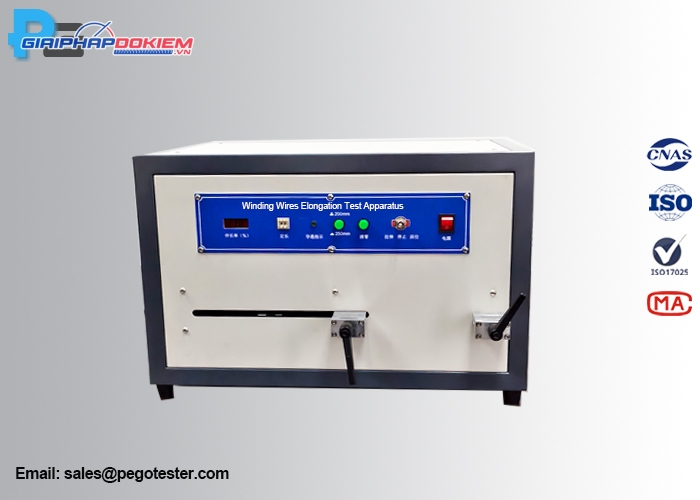

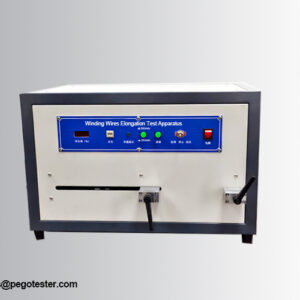

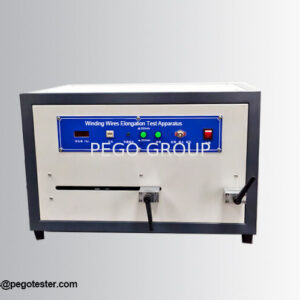

Máy kiểm tra độ giãn dài dây quấn IEC60851-3 chính xác cao
1. Giới thiệu sản phẩm (Introduction)
Thiết bị kiểm tra độ giãn dài của dây (Winding Wires Elongation Test Apparatus) được thiết kế và chế tạo tuân thủ theo tiêu chuẩn IEC60851-3 điều 4.1 và GB/T4074.3 điều 4.1. Thiết bị chuyên dùng để đo tỷ lệ giãn dài (độ giãn dài kéo đứt) của dây đồng tròn tráng men, bọc lụa hoặc phủ các lớp cách điện khác có đường kính từ φ0.018 mm đến φ3.000 mm, cũng như các loại dây kim loại khác có lực kéo đứt ≤5000 N.
Nguyên lý hoạt động (Principle):
Một đoạn dây thẳng được kéo giãn dài với tốc độ (5±1) mm/s bằng máy thử độ giãn dài hoặc thiết bị thử nghiệm kéo có chiều dài đo tự do trong khoảng từ 200 mm đến 250 mm cho đến khi dây dẫn bị đứt hoàn toàn.
2. Thông số kỹ thuật chi tiết (Specification)
| Thông số | Quy cách kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng (Standard) | IEC60851-3, GB/T4074.3 |
| Phương pháp điều khiển (Control method) | Vi điều khiển (Microcontroller) |
| Khoảng cách ban đầu giữa các kẹp (Initial distance between clamps) | 200±1 mm và 250±1 mm, có thể điều chỉnh linh hoạt |
| Hành trình kẹp di động (Movable clamp travel distance) | ≥82% (164 mm) |
| Tốc độ kéo giãn mẫu (Sample elongate rate) | 5±1 mm/s |
| Dải kiểm tra độ giãn dài tối đa (Max. Elongation test range) | 80% (IEC) |
| Hiển thị độ giãn dài (Elongation display) | Màn hình LED 3 chữ số tự động hiển thị kết quả thử nghiệm, độ chính xác: 0.1% |
| Nguồn điện (Power Supply) | AC 220V±10%, 50Hz |
| Công suất tiêu thụ (Power consumption) | ≤200W hoặc ≤350W |
| Môi trường vận hành (Operating environment) | Nhiệt độ: 0 – 40℃, Độ ẩm tương đối: ≤85% |
| Kích thước và khối lượng (Dimension and weight) | L640 * W400 * H420 mm / 45 kg |
| Chức năng an toàn & vận hành (Function) | Khi mẫu thử bị đứt, kẹp di động sẽ tự động dừng chuyển động ngay lập tức |
