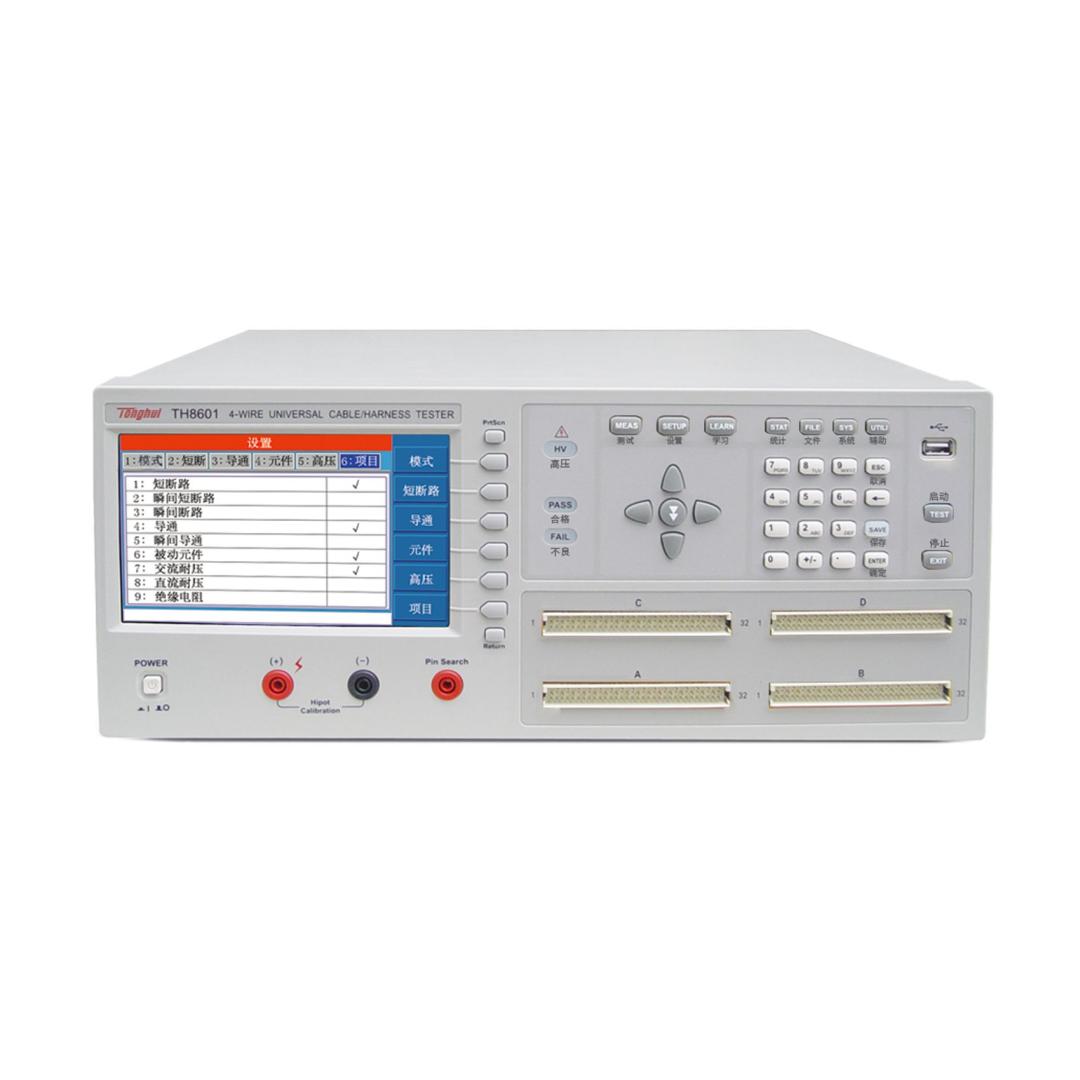

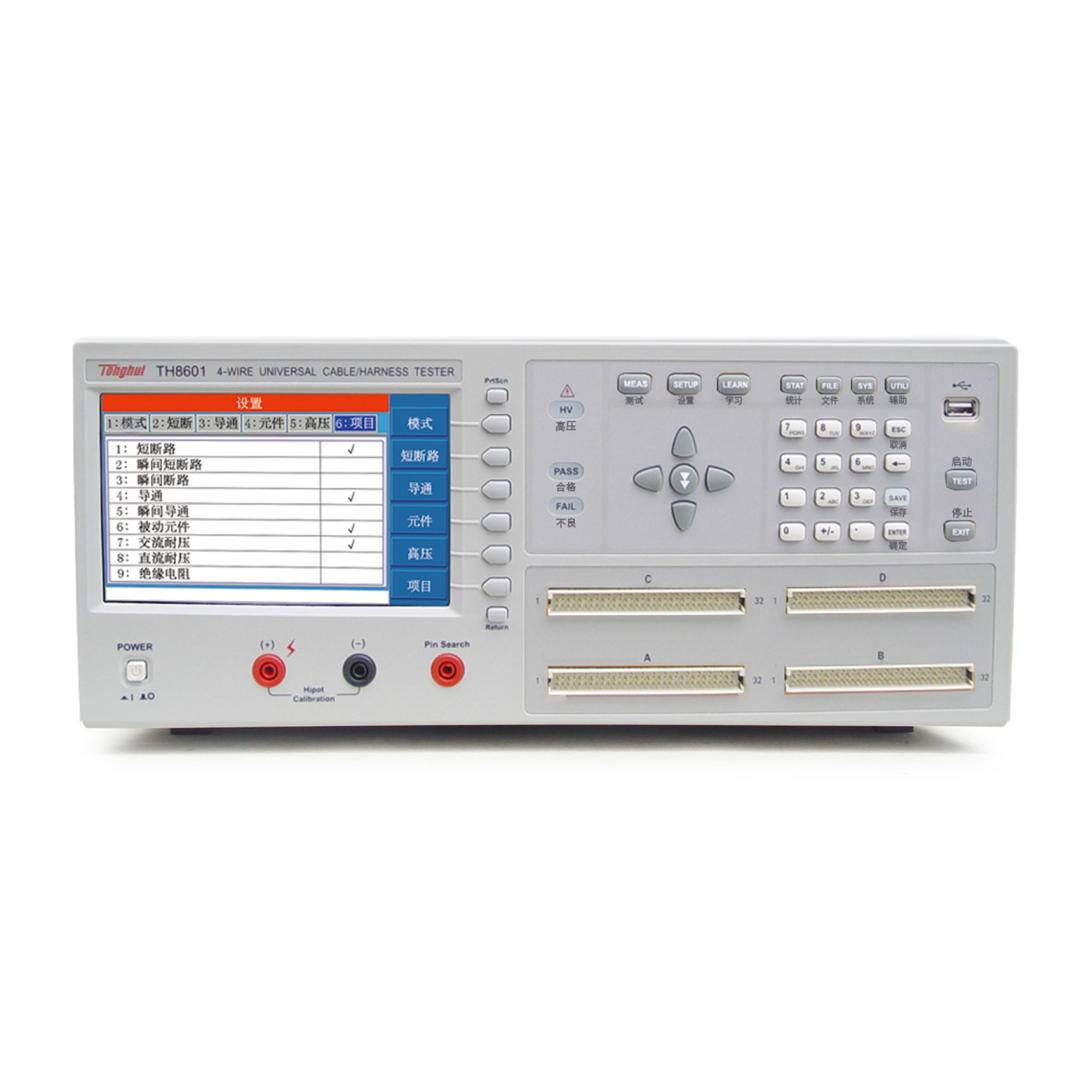

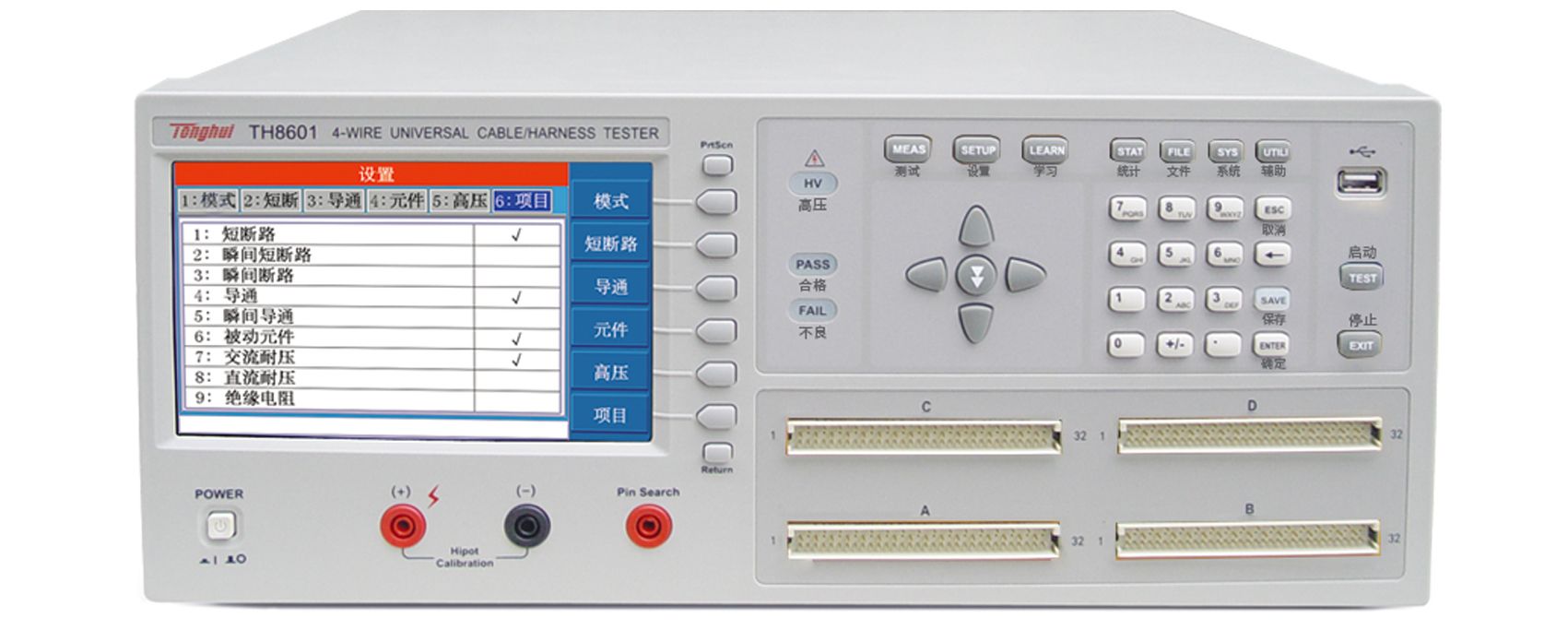

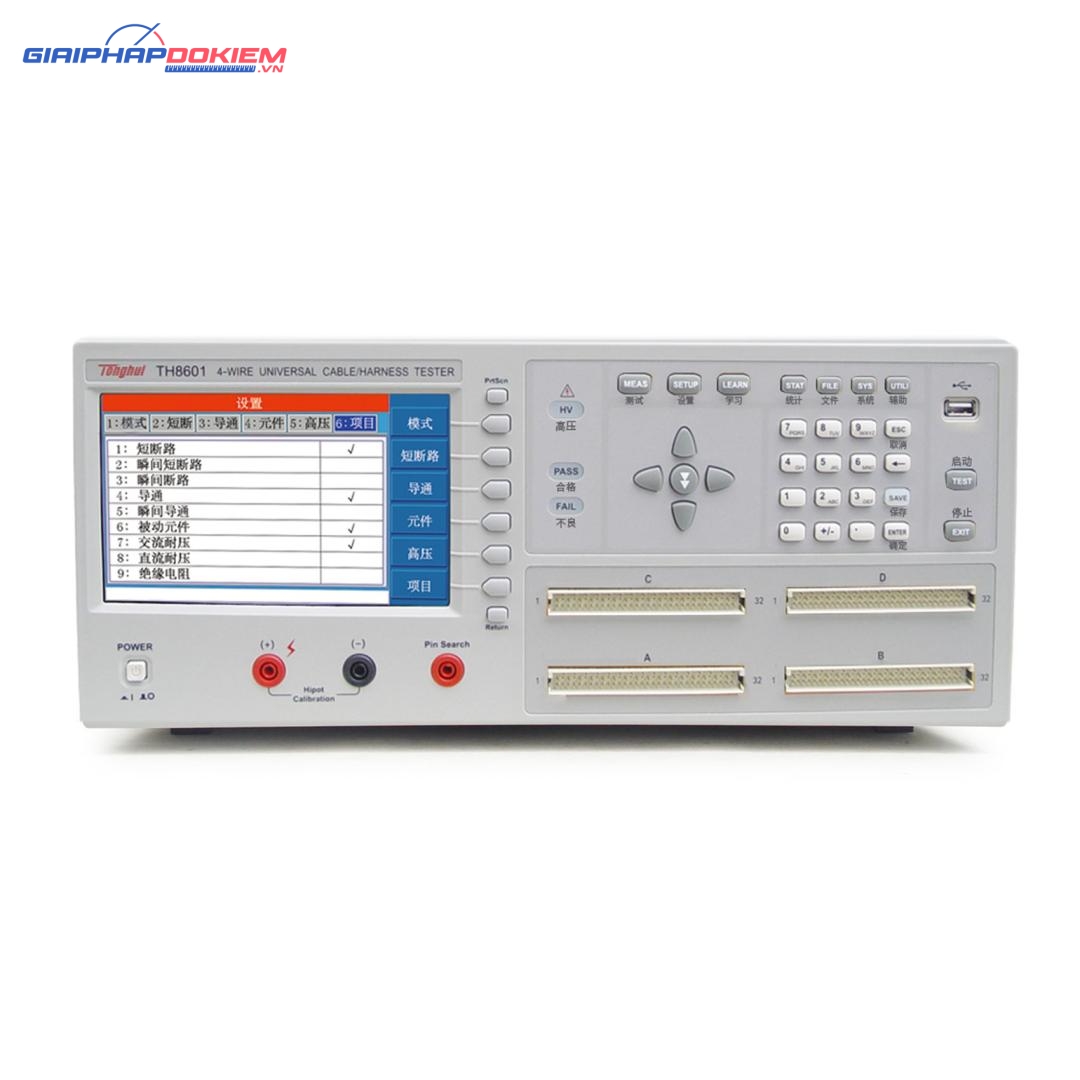

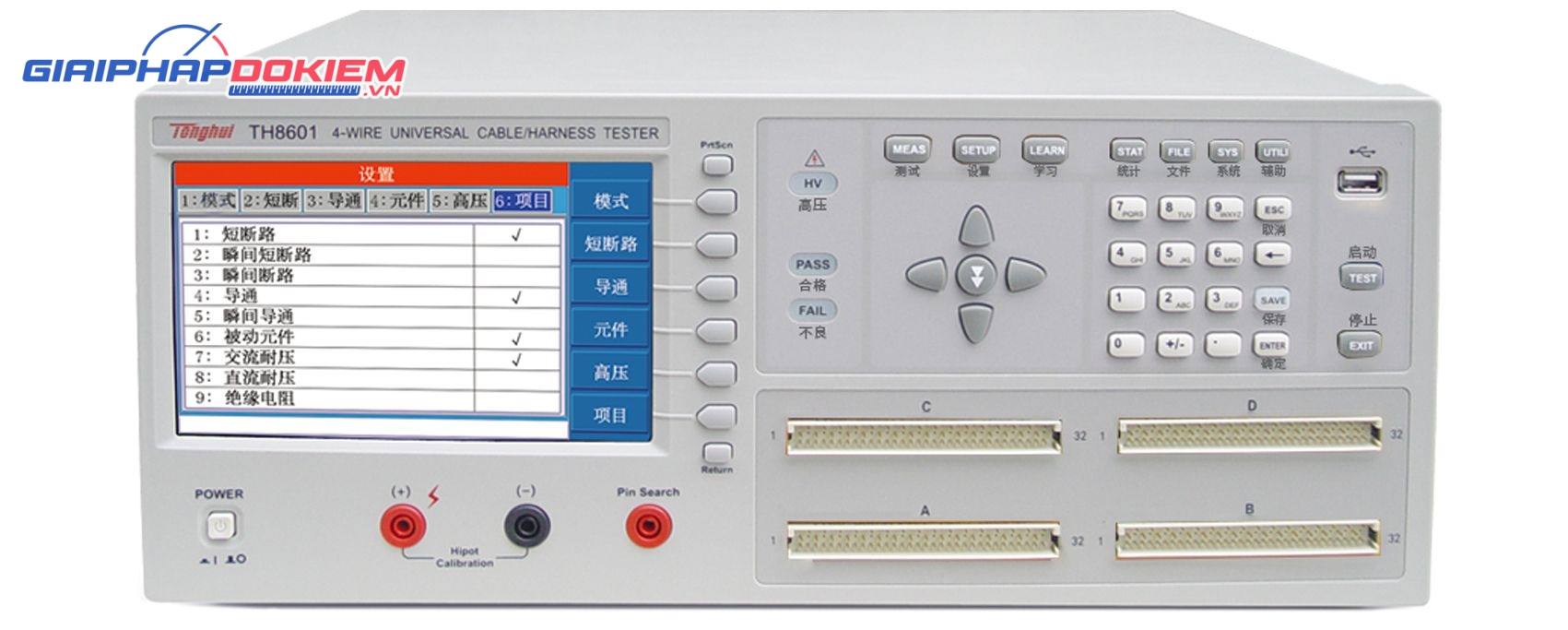

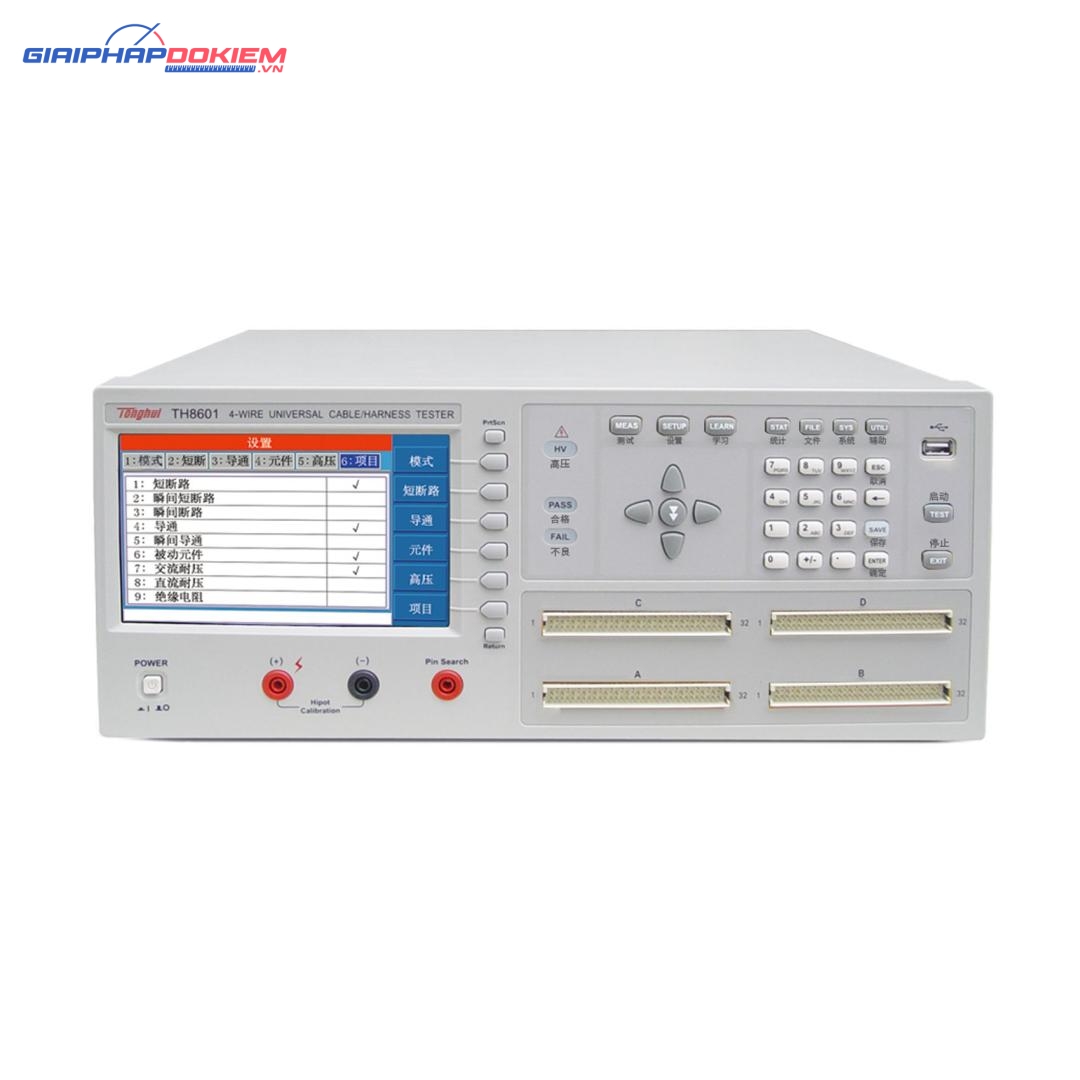

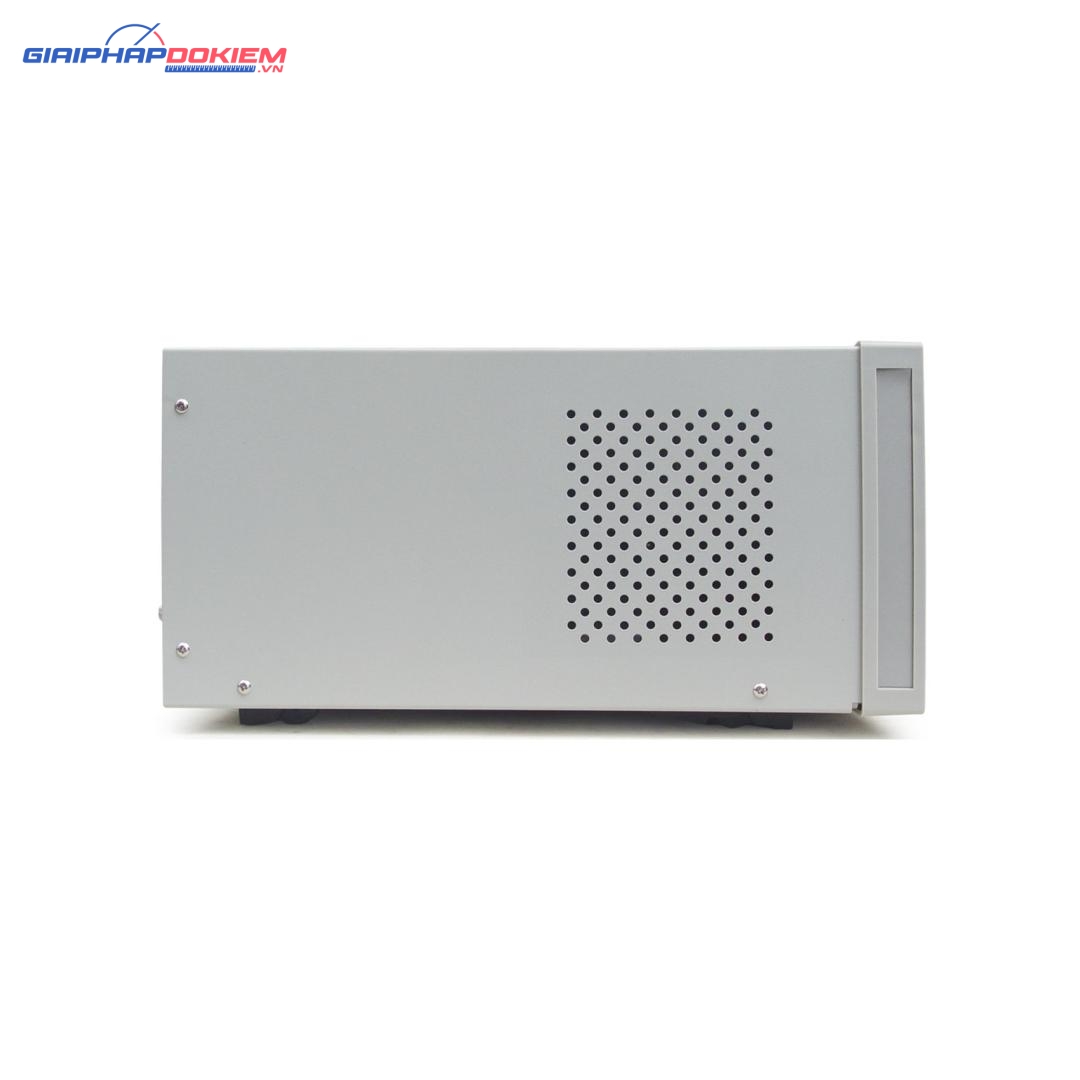

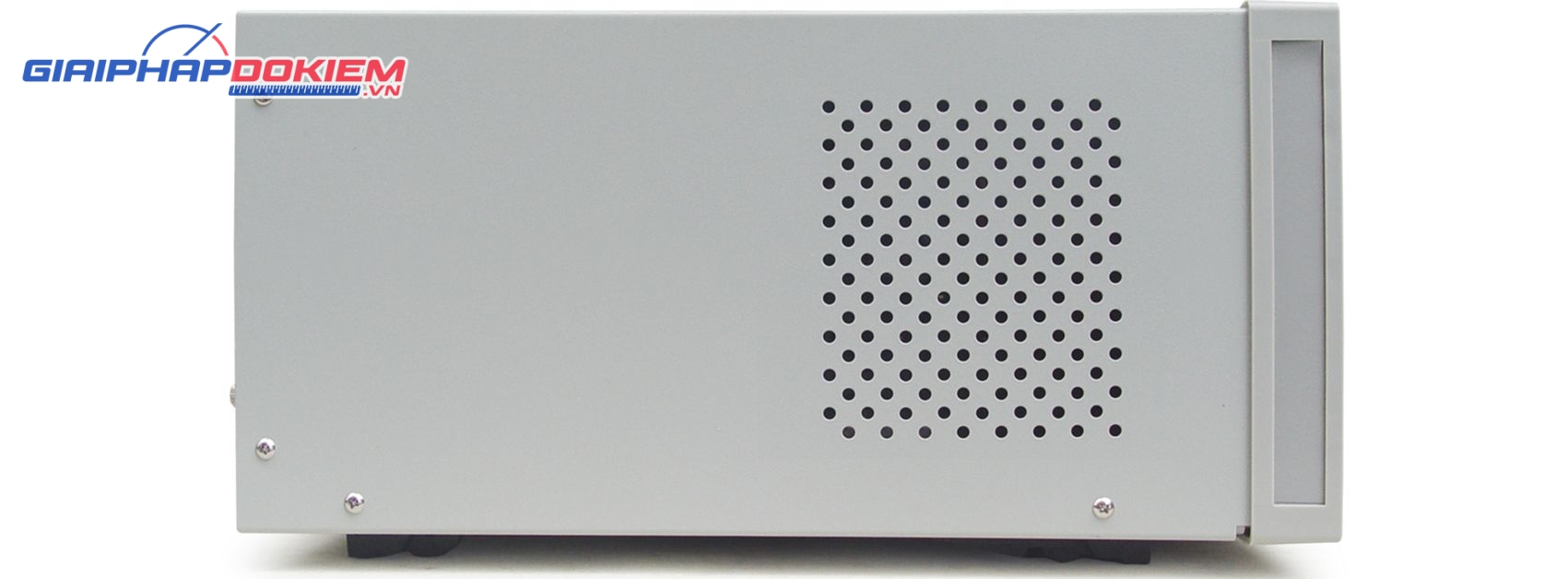

Máy kiểm tra khả năng chịu đựng dây cáp TongHui TH8601

Máy kiểm tra khả năng chịu đựng dây cáp TongHui TH8601

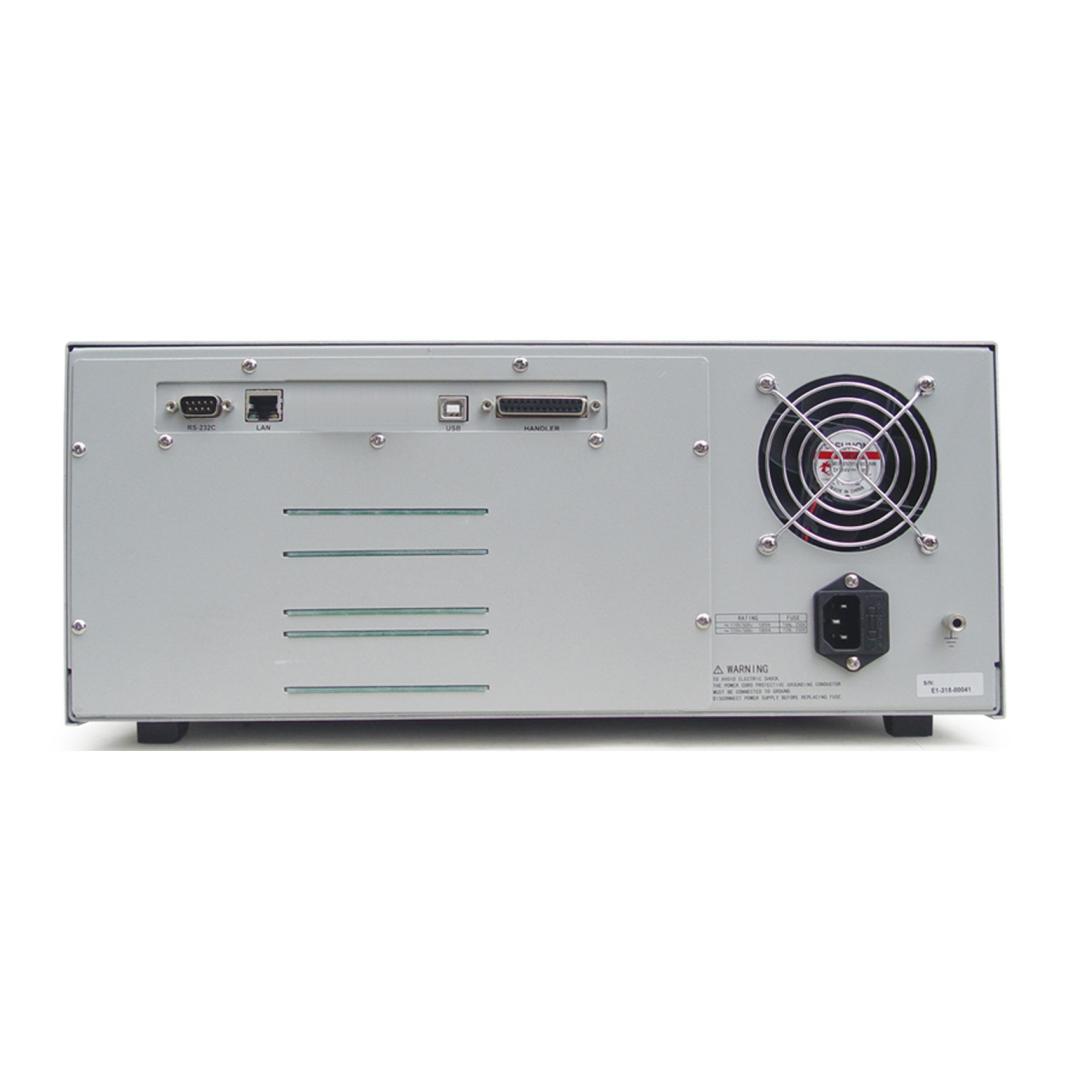

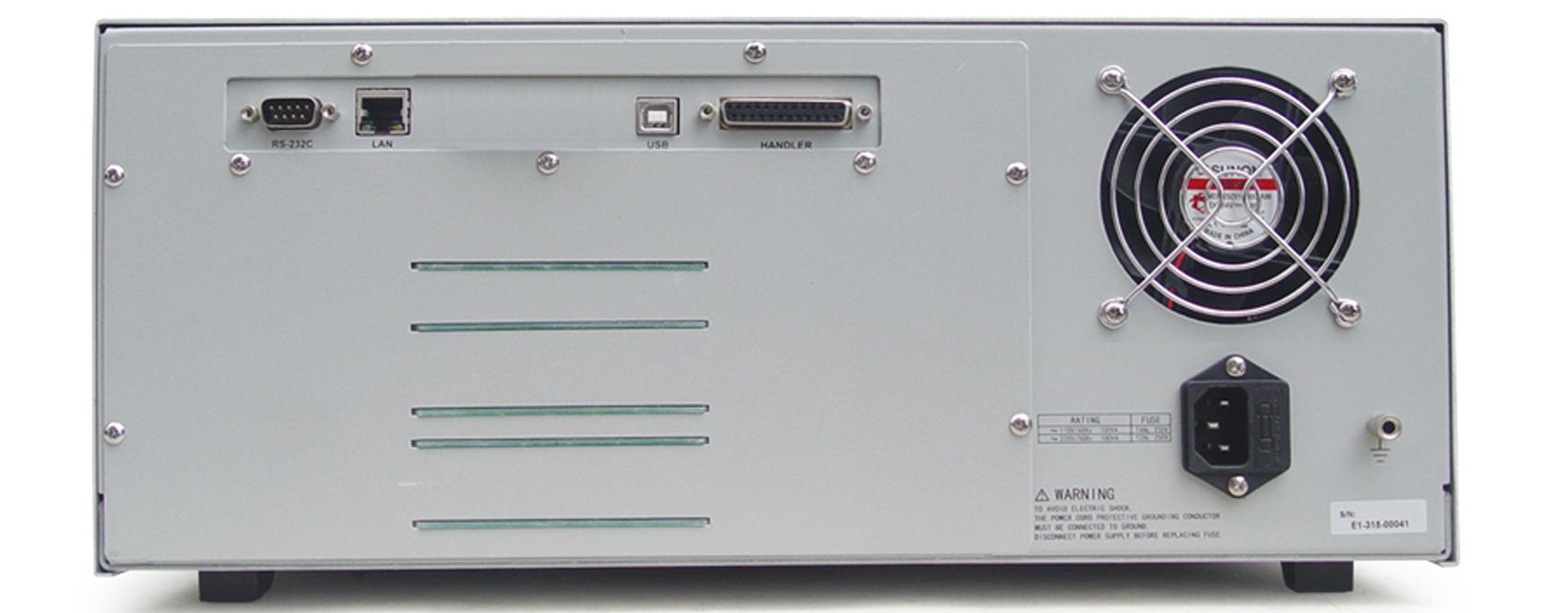

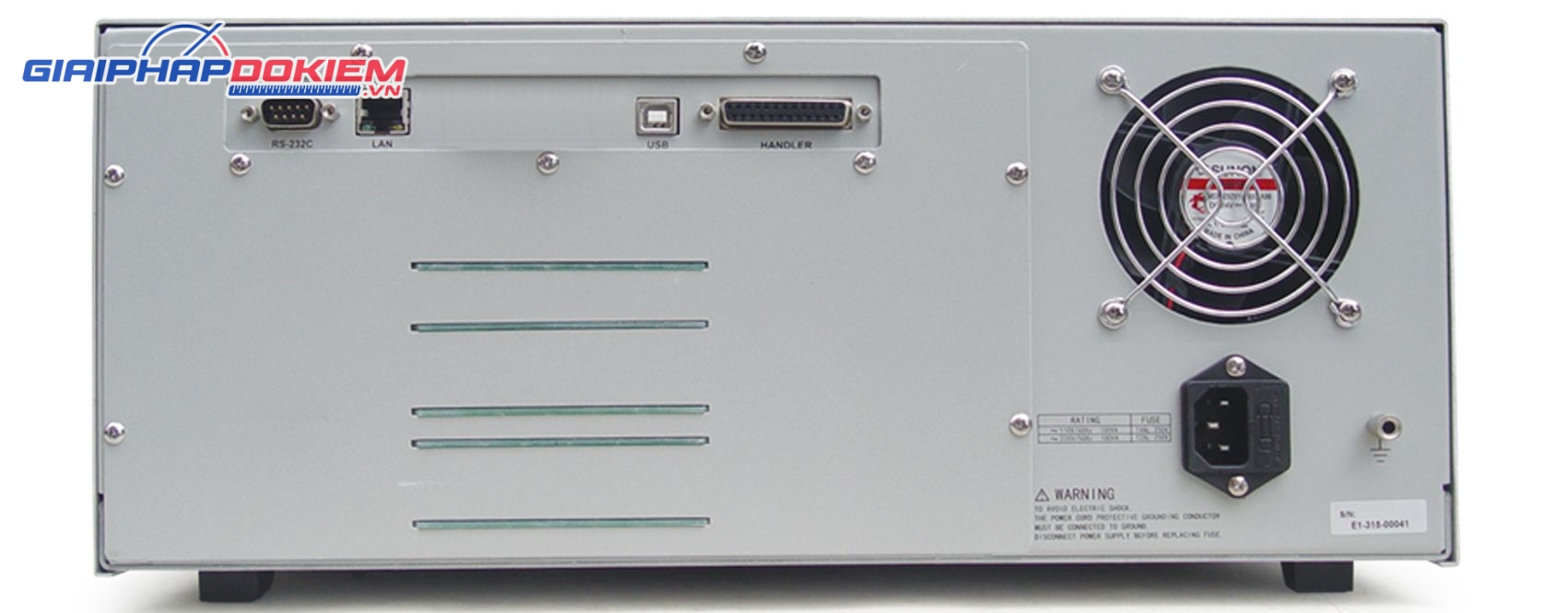

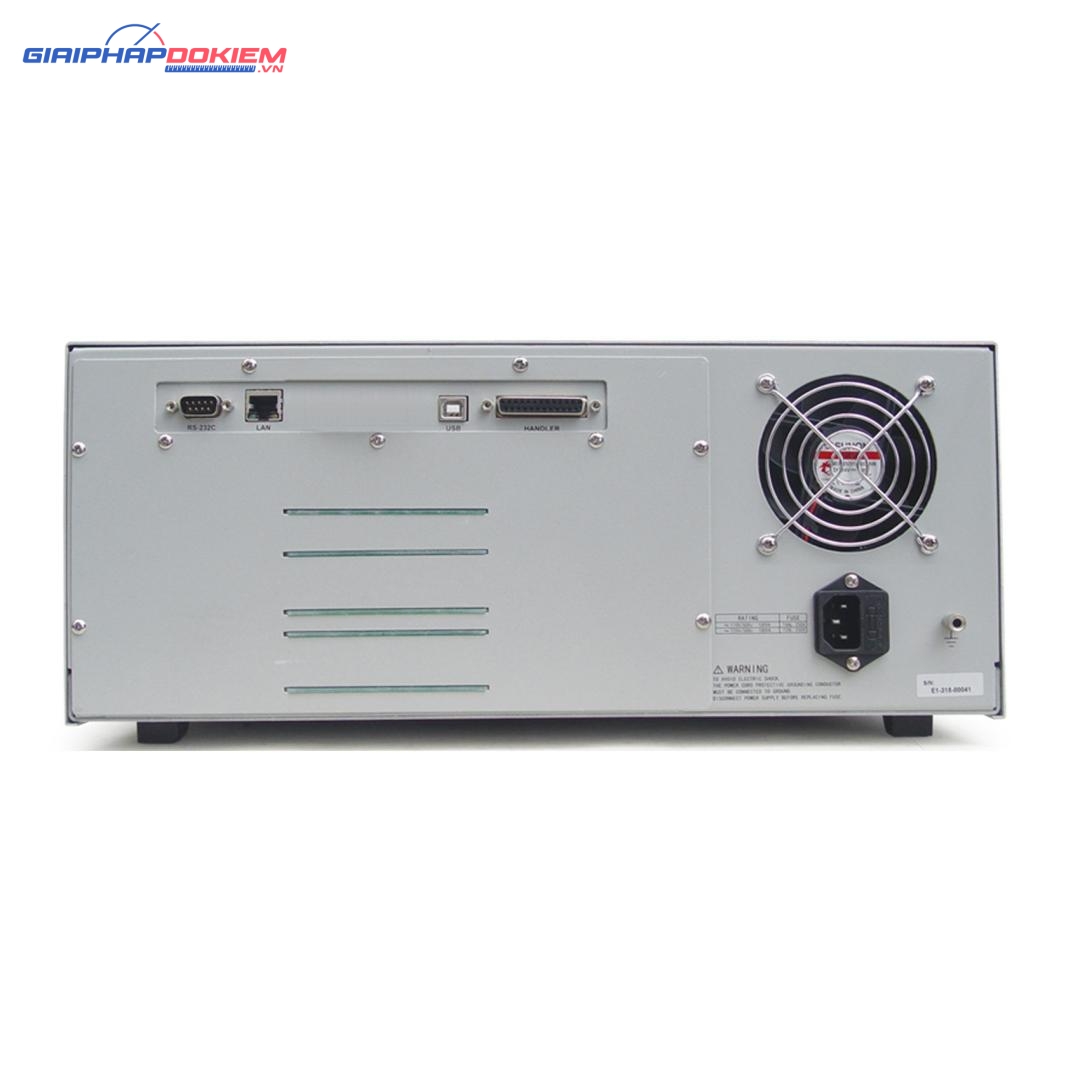

Máy kiểm tra toàn diện dây dẫn bốn cực dòng TongHui TH8601  là hệ thống kiểm tra thông số toàn diện dây dẫn tự động đa chức năng, được thiết kế đặc biệt để kiểm tra chất lượng và độ tin cậy kết nối của các loại cáp, bó dây và cáp dẹt khác nhau. Hệ thống này cung cấp các nguồn dòng điện không đổi và điện áp không đổi có thể lập trình, cũng như các nguồn điện áp cao. Các hạng mục kiểm tra bao gồm tính liên tục, các thành phần thụ động (cuộn cảm, điện trở, tụ điện, điốt), điện áp chịu đựng AC/DC, điện trở cách điện và các thông số điện áp cao và thấp khác nhau. Hệ thống này sử dụng công nghệ lấy mẫu kỹ thuật số LCR tiên tiến và công nghệ chuyển mạch kênh tốc độ cao, tuổi thọ cao, giúp cải thiện đáng kể độ chính xác, tốc độ và tuổi thọ của quá trình kiểm tra. Công nghệ tách điện áp cao và thấp giúp cải thiện đáng kể hiệu suất kiểm tra điện trở cách điện. Với thiết kế giao diện phong phú, thiết bị này cũng cung cấp các giao diện RS232, RS485, GPIB, USB và Handler, tạo điều kiện thuận lợi cho việc sử dụng trong các dây chuyền kiểm tra tự động và sản xuất tự động.

Ứng dụng TongHui TH8601

■ Truyền thông và CNTT

Dây điện thoại, cáp mạng, cáp đa sợi, cáp màn hình điện thoại di động, cáp dữ liệu Type-C,

Cáp dữ liệu USB, cáp màn hình laptop, cáp HDMI, cáp VGA, cáp IDE

Cáp kết nối ổ cứng, cáp kết nối ổ cứng SATA, v.v.

■ Điện tử ô tô

Cáp kết nối ECU, bộ dây điện ô tô, cáp kết nối hệ thống định vị, cáp màn hình định vị, sản phẩm điện tử trong xe

Dây cáp kết nối, dây cáp kết nối âm thanh/video

■ Ngành công nghiệp điện tử

Cáp dẹt, đầu nối, dây nguồn, công tắc đa chiều, cáp kết nối RS232,

Cáp GPIB, cáp mở rộng USB, đầu nối nhiều chân

■ Các thành phần

Các linh kiện thụ động: tụ điện, điện trở, điốt

■ Kiểm tra an toàn

Điện áp chịu đựng đa kênh, cách điện

Thông Số Kỹ Thuật:

Test Pin: 128 Pin

Nguồn tín hiệu kiểm tra:

– Nguồn tín hiệu hình sin: 50Hz-300kHz, Kiểm tra thành phần điện dung có thể lập trình: 1Vrms; Tần số: 0.02% 1Vrms, Điện áp 10%

– Nguồn tín hiệu DC có thể lập trình: 5Vdc MAX: 10%

– Nguồn dòng DC có thể lập trình: 1-20mA: 10%

– Nguồn điện áp cao DC có thể lập trình: 1mA Max: 5V-100V: 10% ± 1 chữ số; 100Vdc-1000Vdc: 5% ± 1 chữ số

– Nguồn điện áp cao AC có thể lập trình: 10mA: Max 50V-100Vac: 10% ± 1 chữ số; 100Vac-750Vac: 5% ± 1 chữ số

– Bật-tắt quét tấm kênh nguồn tín hiệu: 5Vdc

Tốc độ đo:

– Chuyển tiếp mạch hở và mạch ngắn (128 điểm) Tiêu chuẩn mẫu: 10ms; Cho biết thời gian quét 64 NET O / S tại một thời điểm

– Giá trị cơ bản của tốc độ đo: 100ms; Cho biết thời gian đo của thành phần thụ động đơn hoặc tổng thời gian đo của một cáp

Đo điện dung:

– Dải đo: 0.1pF-300pF (mẫu 10pFmin) 10% ± 3 chữ số

– Dải đo: 300pF-1000μF 5% ± 3 chữ số

Đo điện trở: 10mohm-1Mohm: 5% ± 1 chữ số

Trở kháng/Trở kháng trong: 10mohm-50ohm: 5% ± 5 chữ số

Mạch hở và mạch ngắn: 1kohm-50kohm: 10% ± 1 chữ số

Kiểm tra Diode: 0-10V: 10% ± 1 chữ số

Điện trở cách điện: 1Mohm-100Mohm: 5% ± 5 chữ số; 100Mohm-1000Mohm: 10% ± 5 chữ số

Dòng rò rỉ DC: 1μA-1000μA: 5% ± 2 chữ số

Dòng rò rỉ AC: 0.01mA-5mA: 10% ± 5 chữ số
