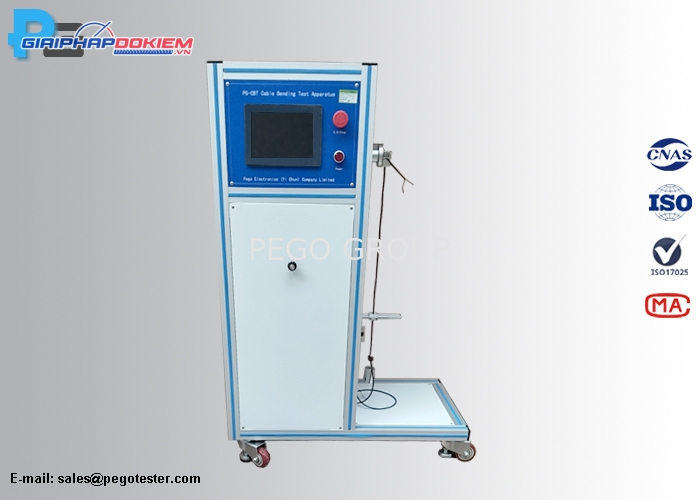

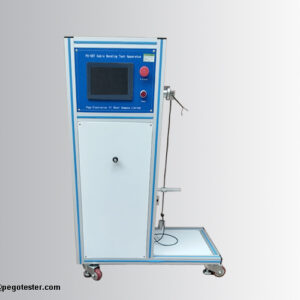

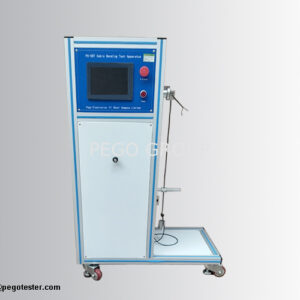

Máy kiểm tra uốn dây cáp chuẩn IEC60227 tải trọng 0.5KG tốc độ 60r/min

Máy kiểm tra uốn dây cáp chuẩn IEC60227 tải trọng 0.5KG tốc độ 60r/min

Máy kiểm tra uốn dây cáp được thiết kế nhằm đáp ứng đầy đủ các yêu cầu thử nghiệm theo tiêu chuẩn IEC60227-2:2003 điều 3.2 và IEC60227-1:1998 điều 5.6.3.2, chuyên dùng để kiểm tra độ bền cơ học của các loại dây cáp hoàn chỉnh.

Nguyên lý hoạt động và quy trình thử nghiệm

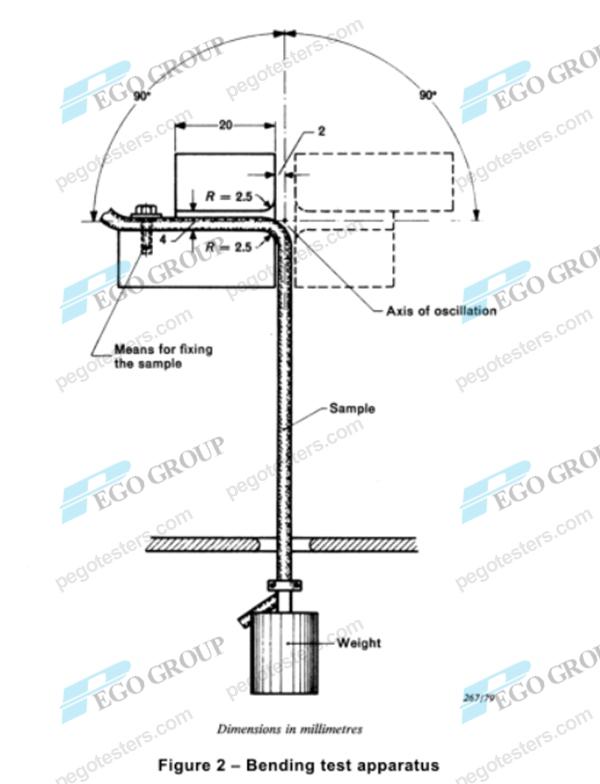

Một đoạn mẫu dây cáp có chiều dài thích hợp được cố định chắc chắn trên thiết bị và gắn tải trọng quả cân có khối lượng 0.5KG. Trong suốt quá trình thử nghiệm, một dòng điện khoảng 0.1A được truyền qua các dây dẫn. Mẫu thử sẽ được uốn qua lại theo hướng vuông góc với mặt phẳng trục của các lõi dẫn, hai vị trí giới hạn tạo thành một góc 90° về cả hai phía so với phương thẳng đứng (tổng góc uốn dao động là ±90°). Mỗi chu kỳ uốn là một chuyển động qua góc 180° với tốc độ uốn đạt 60 lần/phút (60r/min). Tiêu chuẩn đánh giá yêu cầu không được xảy ra hiện tượng ngắt mạch dòng điện hoặc ngắn mạch giữa các dây dẫn trong quá trình kiểm tra.

Đặc điểm nổi bật

• Tuân thủ nghiêm ngặt các tiêu chuẩn kiểm nghiệm quốc tế IEC60227-1 và IEC60227-2.
• Hệ thống điều khiển hiện đại kết hợp PLC và màn hình cảm ứng LCD 7 inch giúp cài đặt và giám sát thông số dễ dàng.
• Truyền động bằng động cơ bước (Step motor) cho góc quay và tốc độ uốn chính xác, ổn định cao.
• Đĩa chia độ góc từ 0-360° chế tạo từ thép không gỉ bền bỉ, trực quan.
• Tự động đếm số lần uốn và dừng máy khi đạt số chu kỳ cài đặt sẵn hoặc khi phát hiện lỗi mạch.

Thông số kỹ thuật chi tiết
