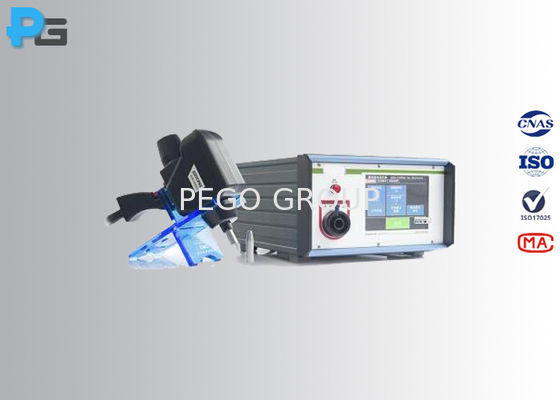

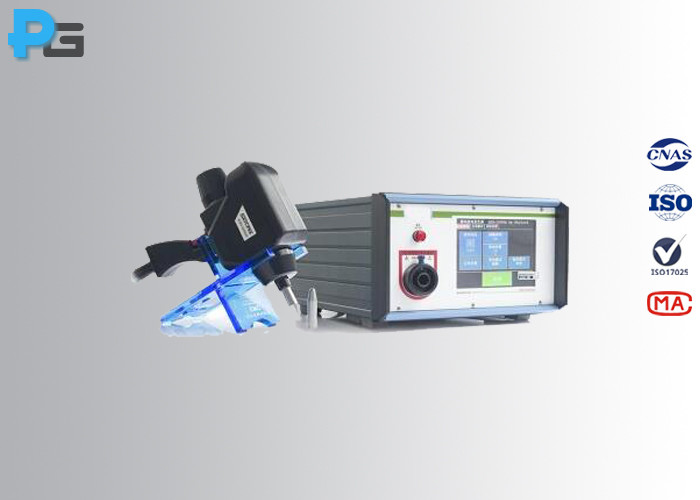

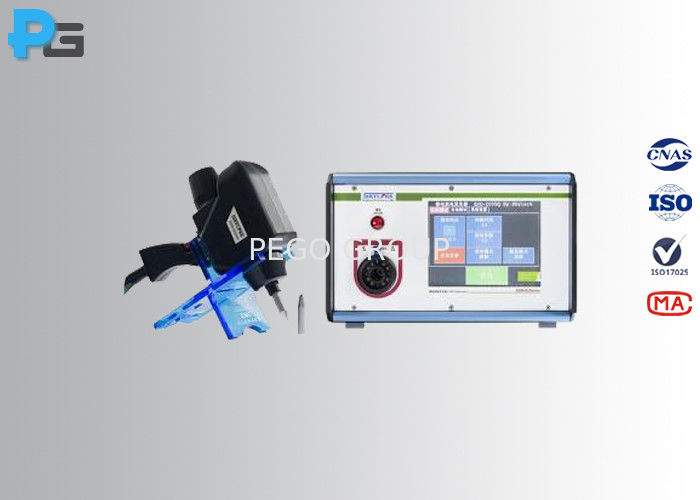

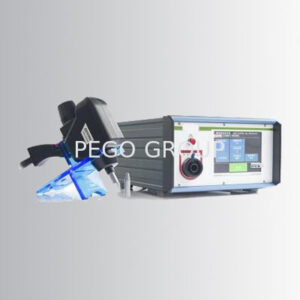

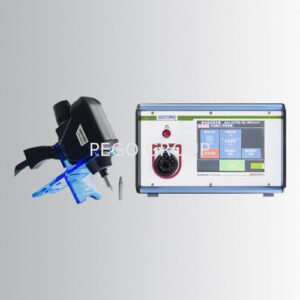

Máy mô phỏng phóng tĩnh điện ESD kiểm tra EMC điện áp đầu ra 30KV AC 220V
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Máy mô phỏng phóng tĩnh điện ESD kiểm tra EMC điện áp đầu ra 30KV AC 220V
Hệ thống thử nghiệm tương thích điện từ EMC – Máy mô phỏng phóng tĩnh điện ESD (ESD simulator / súng bắn tĩnh điện ESD gun) đáp ứng đầy đủ các tiêu chuẩn quốc tế nghiêm ngặt như IEC61000-4-2 và GB/T17626.2. Thiết bị được thiết kế chuyên dụng để đánh giá khả năng chịu đựng phóng tĩnh điện của các thiết bị điện và điện tử. Máy phát phóng điện tĩnh điện được ứng dụng rộng rãi trong các lĩnh vực: thiết bị điều khiển công nghiệp, thiết bị gia dụng, linh kiện điện tử hóa chất, thiết bị truyền thông viễn thông, linh kiện rời và hệ thống điều khiển tự động.
Máy phát tĩnh điện mô phỏng quá trình phóng tĩnh điện trong thử nghiệm EMC theo tiêu chuẩn IEC61000-4-2 với hai phương pháp thử nghiệm chính: phóng điện tiếp xúc (contact discharge) và phóng điện qua không khí (air discharge). Dải điện áp thử nghiệm linh hoạt, người dùng có thể tự do lựa chọn và tùy chỉnh cấp độ thử nghiệm phù hợp.
Hệ thống bao gồm bộ tạo phóng điện ESD, súng phóng tĩnh điện ESD và hai đầu điện cực chuyên dụng: điện cực đầu nhọn dạng nón dành cho phóng điện tiếp xúc và điện cực đầu tròn dạng cầu dành cho phóng điện không khí. Toàn bộ các thông số kỹ thuật như thời gian tăng (rising time), dòng điện đỉnh (peak current), dòng điện tại thời điểm 30ns và 60ns đều đáp ứng nghiêm ngặt theo tiêu chuẩn IEC61000-4-2.
Tiêu chuẩn áp dụng
- IEC61000-4-2, GB/T17626.2
- GJB128A, GJB1649, GJB548A
- GB/T19951
- IEC61000-6-1, IEC61000-6-2
- IEC61362, IEC61340-3-1
Đặc điểm nổi bật của thiết bị
- Khả năng phóng điện qua không khí đáp ứng hoàn hảo tiêu chuẩn duy trì điện áp trên 5 giây, không bị ảnh hưởng bởi độ ẩm không khí và có độ lặp lại rất cao.
- Màn hình cảm ứng LCD hiển thị trực quan, vận hành dễ dàng và thuận tiện nâng cấp phần mềm.
- Tích hợp sẵn các mức điện áp theo tiêu chuẩn IEC, có chế độ kích hoạt tự động và chức năng tùy chỉnh theo nhu cầu người dùng.
- Bảo vệ toàn diện: bảo vệ điện áp cao (HV protection), bảo vệ quá dòng và bảo vệ ngắn mạch an toàn.
- Hỗ trợ bộ nhớ lưu trữ đến 1000 nhóm dữ liệu cấu hình thử nghiệm.
Thông số kỹ thuật chi tiết
| Model | ESD-2000Q | ESD-2005Q | |
|---|---|---|---|
| Điện áp đầu ra (Output voltage) | Phóng điện tiếp xúc (Contact discharge) | 0.1－20kV ±3％ | 0.1－30kV ±3％ |
| Phóng điện không khí (Air discharge) | 0.1－20kV ±3％ | 0.1－30kV ±3％ | |
| Thời gian duy trì (Holding time) | >5s | ||
| Cực tính điện áp (Polarity of output voltage) | Dương, Âm, Tự động chuyển đổi Dương/Âm (Positive, negative, positive/negative auto) | ||
| Chế độ kích hoạt (Trigger mode) | Đơn, đếm xung, 20pps, khác (Single, counting, 20pps, other) | ||
| Khoảng thời gian phóng điện (Discharge interval) | 0.05 ~ 99.99s | ||
| Số lần phóng điện (Numbers of discharge) | 1 ~ 9999 | ||
| Điện dung lưu trữ năng lượng (Energy storage capacitance) | 150pF ±10％ (có thể thay thế) | ||
| Điện trở phóng điện (Discharge resistor) | 330Ω ±10％ (có thể thay thế) | ||
| Dạng sóng phóng điện tiếp xúc (Waveform of contact discharge) | Phù hợp tiêu chuẩn EN/IEC 61000-4-2, GB/T 17626.2 | ||
| Thời gian tăng (Rising time) | 0.8ns ±25％ | ||
| Dòng điện đỉnh thứ nhất (First peak current) | 7.5A ±15％ @ 2kV | 15A ±15％ @ 4kV | |
| 22.5A ±15％ @ 6kV | 30A ±15％ @ 8kV | ||
| Dòng điện tại thời điểm 30ns (Current at 30ns) | 4.0A ±30％ @ 2kV | 8.0A ±30％ @ 4kV | |
| 12.0A ±30％ @ 6kV | 16.0A ±30％ @ 8kV | ||
| Dòng điện tại thời điểm 60ns (Current at 60ns) | 2.0A ±30％ @ 2kV | 4.0A ±30％ @ 4kV | |
| 6.0A ±30％ @ 6kV | 8.0A ±30％ @ 8kV | ||
| Môi trường làm việc (Environment) | Nhiệt độ: 15°C－35°C; Độ ẩm: 10%－75% | ||
| Nguồn điện hoạt động (Power supply) | AC 220V ±10％, 50/60Hz, 300W | ||
| Kích thước (Dimension) | 260mm (Rộng) × 170mm (Cao) × 360mm (Sâu) | ||
| Bộ nhớ (Memory) | 1000 nhóm | ||
| Bảo hành | 12 tháng | ||

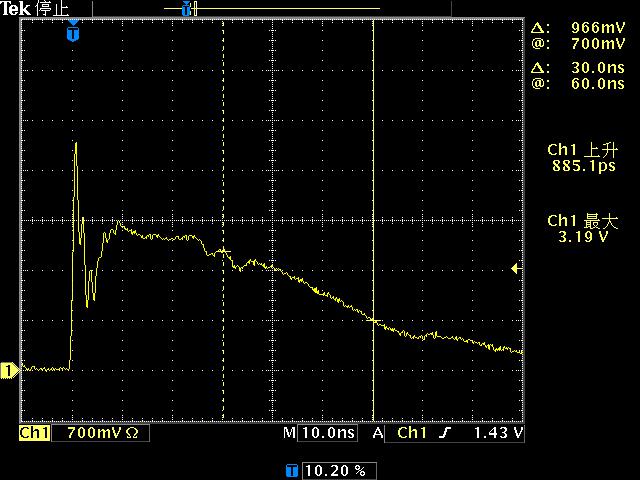

Dạng sóng phóng tĩnh điện của thiết bị
