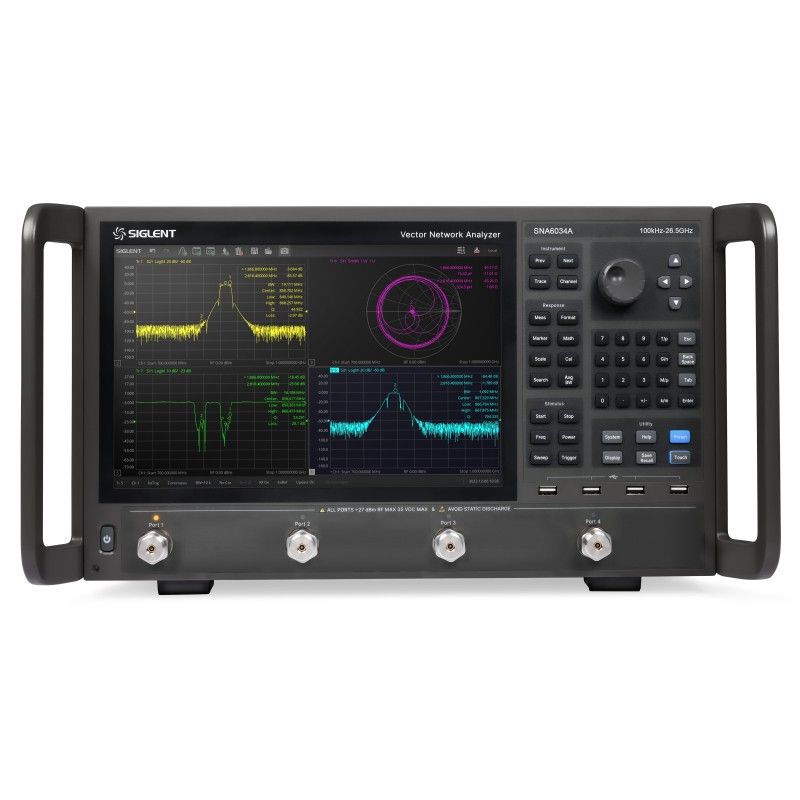

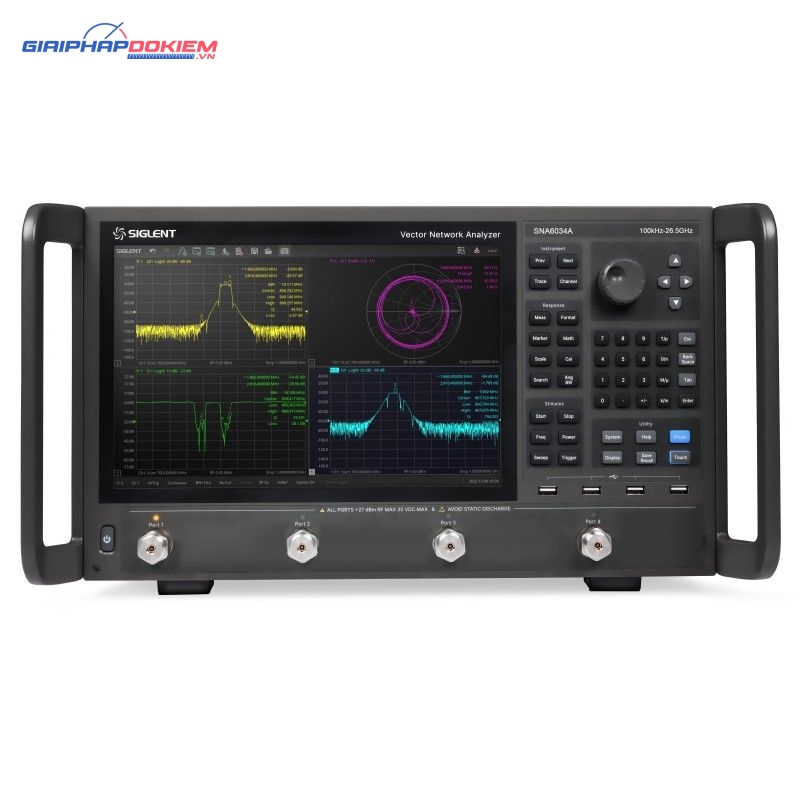

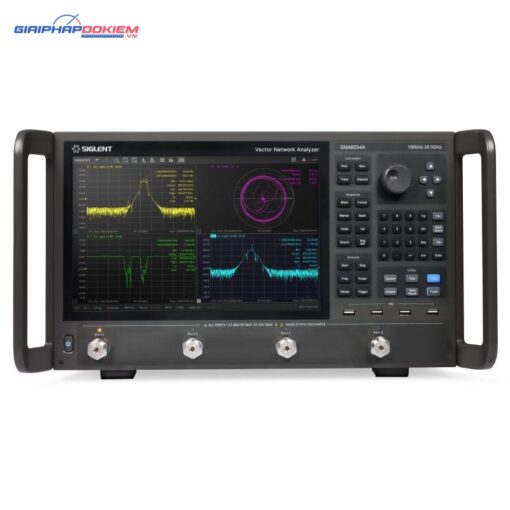

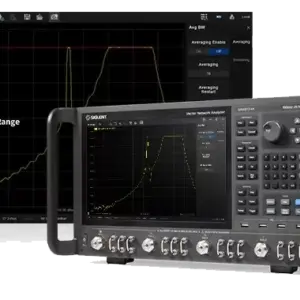

Máy phân tích mạng vector Siglent SNA6024A

Giới thiệu Máy phân tích mạng vector Siglent SNA6024A

Máy phân tích mạng vector Siglent SNA6024A là một thiết bị đo lường cao cấp, được thiết kế để đáp ứng nhu cầu ngày càng cao của các công nghệ vô tuyến hiện đại.

Siglent SNA6024Ađại diện cho một giải pháp linh hoạt, mạnh mẽ và thân thiện với người dùng dễ đang đáp ứng các nhu cầu đo lường và phân tích trong điện tử hiện đại.

Dòng sản phẩm này bao gồm tổng cộng tám model, có sẵn trong các băng thông 13.5 GHz và 26.5 GHz. Cả model 2 cổng và 4 cổng đều có sẵn cho mỗi băng thông.

Tất cả các model đều có sẵn ở cả phiên bản tiêu chuẩn và phiên bản mở rộng với truy cập bộ thu trực tiếp (Direct Receiver Access – DRA). Siglent SNA6024A dựa trên một hệ thống linh hoạt và tích hợp, cung cấp hiệu suất cao và đảm bảo nền tảng cho việc mở rộng và đổi mới trong tương lai.

Thiết bị SSM đơn lẻ có thể mở rộng số cổng đầu ra lên đến 24 và dễ dàng tích hợp, rất phù hợp với hệ thống kiểm tra tự động và dây chuyền sản xuất.

Khả năng đo đa cổng của VNA có thể cải thiện hiệu suất kiểm tra và do đó giảm đáng kể chi phí kiểm tra thiết bị. Các ứng dụng điển hình bao gồm thiết kế, kiểm định và sản xuất anten, giao diện bộ chuyển đổi dữ liệu, kiểm tra tự động các linh kiện RF và các thiết bị khác, v.v.

Hiệu chuẩn máy phân tích mạng là rất quan trọng để có được các phép đo chính xác cao. Dòng sản phẩm SNA hỗ trợ nhiều bộ dụng cụ hiệu chuẩn cơ khí và điện tử với tần số lên đến 26,5 GHz cho cả mục đích sử dụng chung và yêu cầu độ chính xác cao, đồng thời cung cấp các phương pháp hiệu chuẩn tiên tiến để tăng tính dễ sử dụng trong khi vẫn đảm bảo độ chính xác tốt nhất.

SIGLENT bảo vệ khoản đầu tư của bạn bằng cách hỗ trợ nhập khẩu các bộ dụng cụ hiệu chuẩn từ các nhà sản xuất khác và các bộ dụng cụ hiệu chuẩn do khách hàng tự định nghĩa.

Thông số kỹ thuật của Siglent SNA6024A

• Dải tần: 100 kHz đến 13.5 GHz và 100 kHz đến 26.5 GHz
• Số điểm: 2 đến 100,001
• Độ phân giải tần số: 1 Hz
• Độ phân giải mức: 0.05 dB
• Phạm vi IFBW: 1 Hz đến 10 MHz

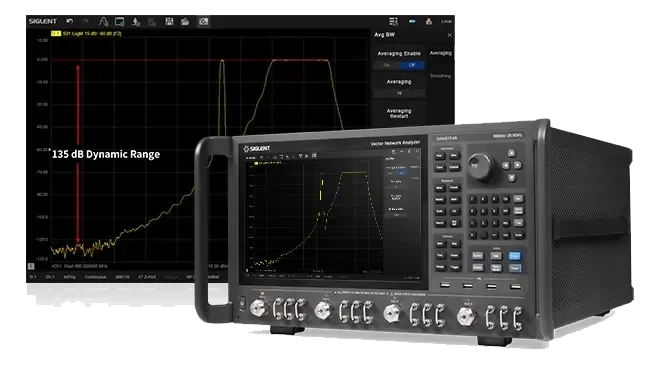

• Dải động: 135 dB
• Phạm vi cài đặt mức đầu ra: -55 dBm đến +10 dBm
• Nhiễu nền: -135 dBm/Hz, 8 GHz đến 20 GHz
• Kết nối tiêu chuẩn Bias-Tee và phần cứng xung
• Các mô hình 4 cổng bao gồm nguồn thứ hai tiêu chuẩn
• Jumper / DRA (Nguồn, Tham chiếu và Đo) tiêu chuẩn trên các dòng SNA61xxA
• Giao diện: LAN, Thiết bị USB, Host USB (USB-GPIB)
• Điều khiển từ xa: SCPI / Labview / IVI dựa trên USB-TMC / VXI-11 / Socket / Telnet / WebServer
