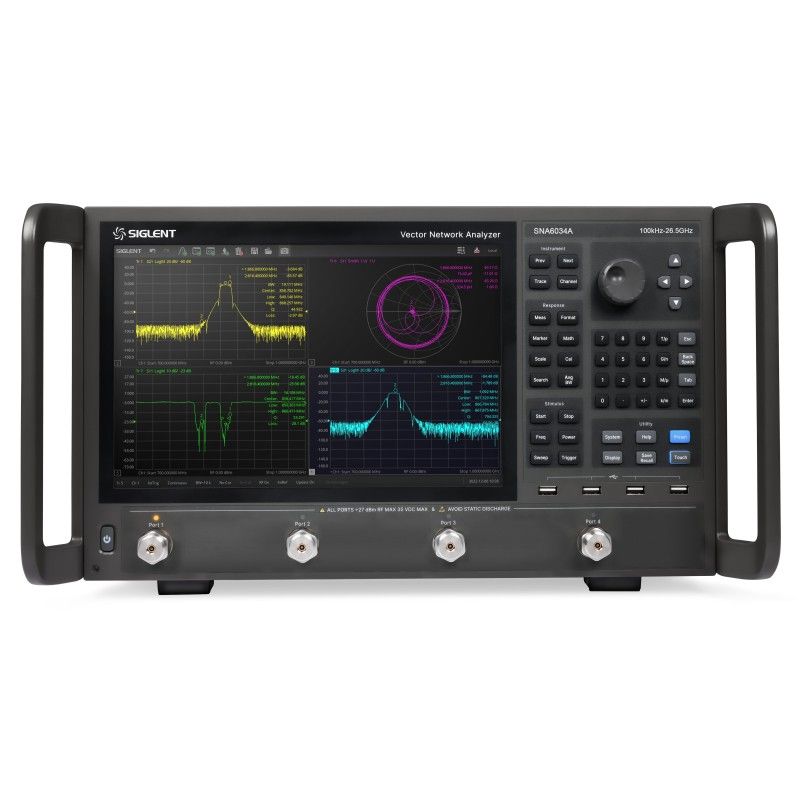

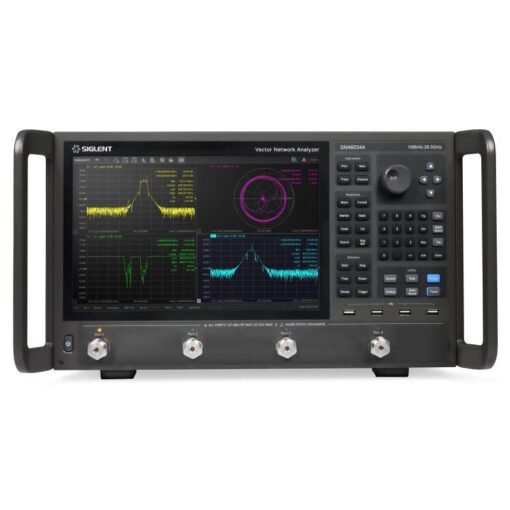

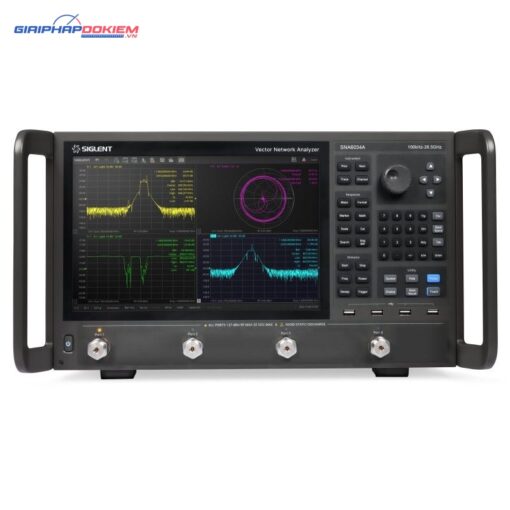

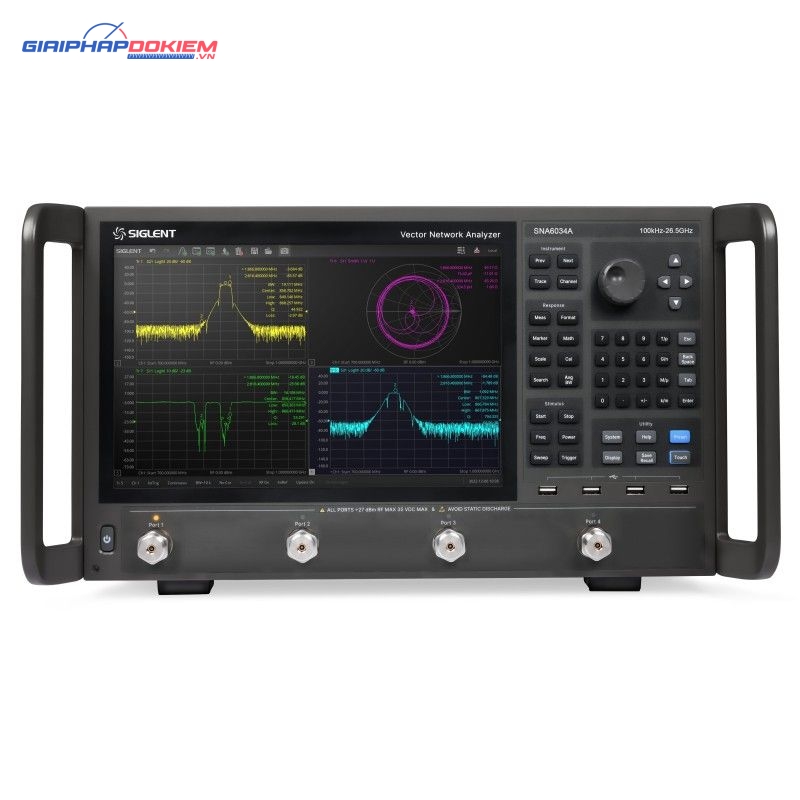

Máy phân tích mạng vector Siglent SNA6132A

Giới thiệu Máy phân tích mạng vector Siglent SNA6132A

Máy phân tích mạng vector Siglent SNA6132A:

Sự phát triển nhanh chóng của các công nghệ vô tuyến làm tăng nhu cầu về công nghệ đo lường hiệu suất cao. Loạt series SNA6000A đáp ứng được những yêu cầu này với thông số kỹ thuật ấn tượng và nhiều chức năng hữu ích, mạnh mẽ.

Siglent SNA6132Ađại diện cho một giải pháp linh hoạt, mạnh mẽ và thân thiện với người dùng cho nhu cầu đo lường và phân tích trong điện tử hiện đại.

Loạt sản phẩm này bao gồm tổng cộng tám model, có sẵn trong băng thông 13.5 GHz và 26.5 GHz. Cả mô hình 2 cổng và 4 cổng đều có sẵn cho mỗi băng thông.

Tất cả các mô hình đều có sẵn trong cả phiên bản tiêu chuẩn và phiên bản mở rộng với Direct Receiver Access (DRA). Siglent SNA6132A dựa trên một hệ thống linh hoạt và tích hợp, cung cấp hiệu suất cao và chứng minh tính khả dụng của nền tảng cho sự mở rộng và đổi mới trong tương lai

Thiết bị SSM đơn lẻ có thể mở rộng số cổng đầu ra lên đến 24 và dễ dàng tích hợp, rất phù hợp với hệ thống kiểm tra tự động và dây chuyền sản xuất.

Khả năng đo đa cổng của VNA có thể cải thiện hiệu suất kiểm tra và do đó giảm đáng kể chi phí kiểm tra thiết bị. Các ứng dụng điển hình bao gồm thiết kế, kiểm định và sản xuất anten, giao diện bộ chuyển đổi dữ liệu, kiểm tra tự động các linh kiện RF và các thiết bị khác, v.v.

Hiệu chuẩn máy phân tích mạng là rất quan trọng để có được các phép đo chính xác cao. Dòng sản phẩm SNA hỗ trợ nhiều bộ dụng cụ hiệu chuẩn cơ khí và điện tử với tần số lên đến 26,5 GHz cho cả mục đích sử dụng chung và yêu cầu độ chính xác cao, đồng thời cung cấp các phương pháp hiệu chuẩn tiên tiến để tăng tính dễ sử dụng trong khi vẫn đảm bảo độ chính xác tốt nhất.

SIGLENT bảo vệ khoản đầu tư của bạn bằng cách hỗ trợ nhập khẩu các bộ dụng cụ hiệu chuẩn từ các nhà sản xuất khác và các bộ dụng cụ hiệu chuẩn do khách hàng tự định nghĩa.

Thông số kỹ thuật của Siglent SNA6132A

• Dải tần: 100 kHz đến 13.5 GHz và 100 kHz đến 26.5 GHz
• Số điểm: 2 đến 100,001
• Độ phân giải tần số: 1 Hz
• Độ phân giải mức: 0.05 dB
• Phạm vi IFBW: 1 Hz đến 10 MHz
• Dải động: 135 dB
• Phạm vi cài đặt mức đầu ra: -55 dBm đến +10 dBm
• Nhiễu nền: -135 dBm/Hz, 8 GHz đến 20 GHz
• Kết nối tiêu chuẩn Bias-Tee và phần cứng xung
• Các mô hình 4 cổng bao gồm nguồn thứ hai tiêu chuẩn
• Jumper / DRA (Nguồn, Tham chiếu và Đo) tiêu chuẩn trên các dòng SNA61xxA
• Giao diện: LAN, Thiết bị USB, Host USB (USB-GPIB)
• Điều khiển từ xa: SCPI / Labview / IVI dựa trên USB-TMC / VXI-11 / Socket / Telnet / WebServer
