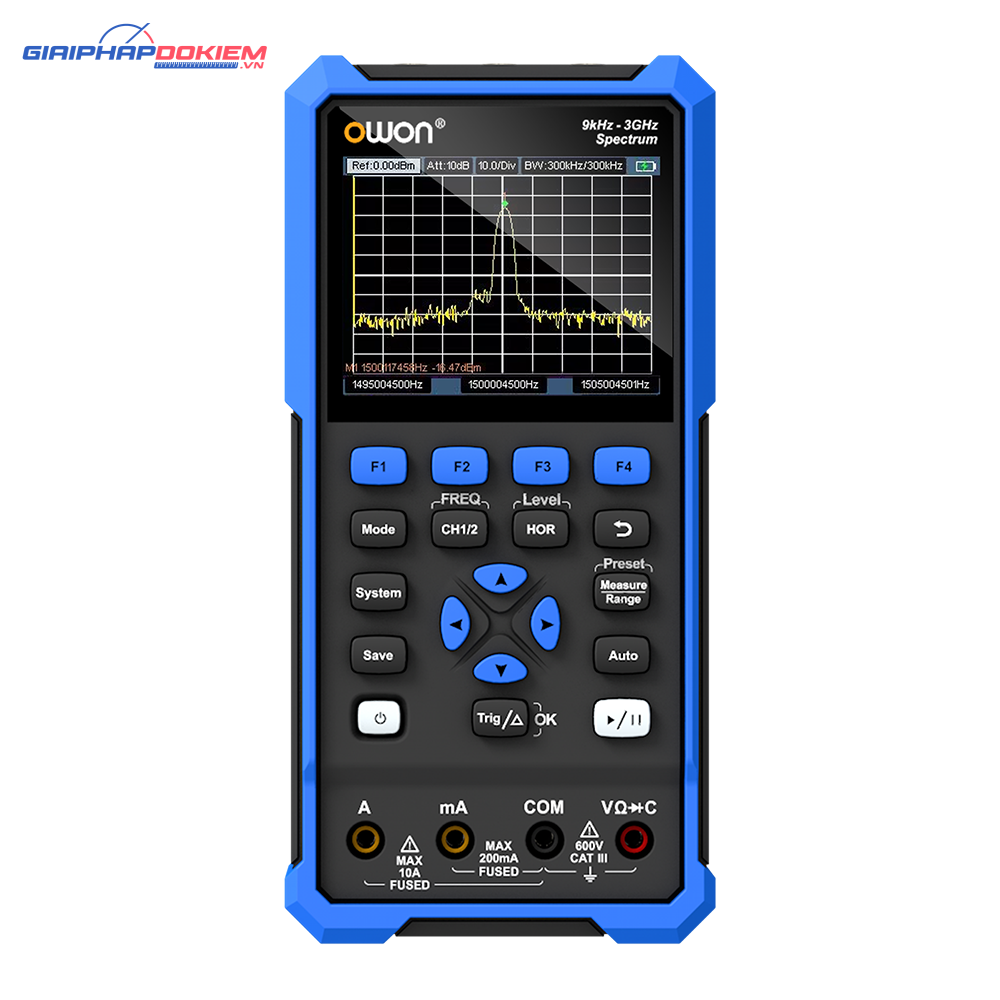

Máy phân tích phổ cầm tay đa năng OWON HSA2307 (9kHz-3GHz, 70MHz, 250MSa/s, 4 1/2 digits)

Thông số kỹ thuật máy hiện sóng số

• Băng thông: 70MHz
• Số kênh: 2 kênh
• Tốc độ lấy mẫu tối đa: 250MSa/s
• Độ dài bản ghi: 8K
• Tốc độ làm mới dạng sóng: 10000 wfrms/s
• Chế độ thu nhận: Lấy mẫu, Đỉnh
• Phạm vi tốc độ lấy mẫu: 5ns/div – 1000s/div, bước 1-2-5
• Độ phân giải theo trục dọc: 10mV/div – 10V/div
• Hệ số suy giảm đầu dò: 1X, 10X, 100X, 1000X, 10000X
• Kiểu kích hoạt: Cạnh
• Chế độ kích hoạt: Tự động, Thông thường, Đơn
• Đo bằng con trỏ: △V, △T
• Đo tự động: Chu kỳ, Tần số, Giá trị trung bình, PK-PK, Cực đại, Cực tiểu, RMS, Thời gian tăng, Thời gian rơi, +Độ rộng, -Độ rộng

Thông số kỹ thuật máy phân tích phổ

• Phạm vi tần số: 9kHz đến 3GHz
• Độ phân giải tần số: 100Hz
• Phạm vi quét tần số: Zero span, 300Hz đến tần số tối đa của thiết bị
• Công suất liên tục: +20 dBm (100mW)
• Nhiễu pha SSB (20℃–30℃, fc=1GHz):
  • < -60dBc/Hz (typ) @10kHz
  • < -62dBc/Hz (typ) @100kHz
• Độ rộng băng thông phân giải (-3dB): 200Hz đến 850kHz, bước 200Hz-1-3-10-30-100-300-600-850kHz
• DANL (suy giảm đầu vào @0dB, RBW = VBW = 100Hz, 20℃–30℃, trở kháng đầu vào = 50Ω):
  • < -120dBm (10MHz đến 2GHz)
  • < -115dBm (2GHz đến 3GHz)

Thông số kỹ thuật đồng hồ vạn năng

• Khả năng hiển thị: 4 1/2 chữ số
• Điện trở đầu vào: 10MΩ
• Điện áp DC: 20.000mV – 1000.0V
• Điện áp AC: 20.000mV – 750.00V
• Dòng điện DC: 20.000mA – 10.000A
• Dòng điện AC: 20.000mA – 10.000A
• Điện trở: 200.00Ω – 100.00MΩ
• Điện dung: 2.000nF – 2.00mF
• Kiểm tra diode: 0–2V
• Chế độ kiểm tra: Điện áp, Dòng điện, Điện trở, Điện dung, Diode, Liên tục

Thông số kỹ thuật chung

• Màn hình: LCD 3.5 inch
• Giao diện kết nối: USB TYPE-C
• Nguồn cấp: Bộ đổi nguồn hoặc Pin
• Kích thước (W×H×D): 96 × 198 × 38 mm
• Khối lượng thiết bị: 0.6 kg
