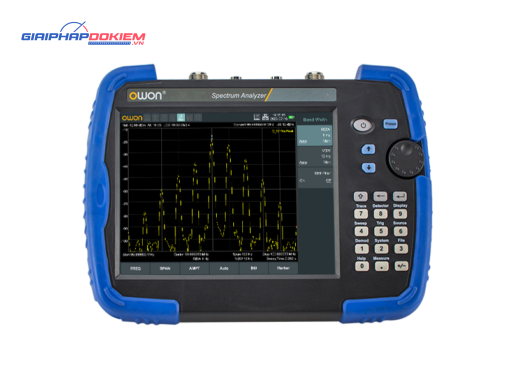

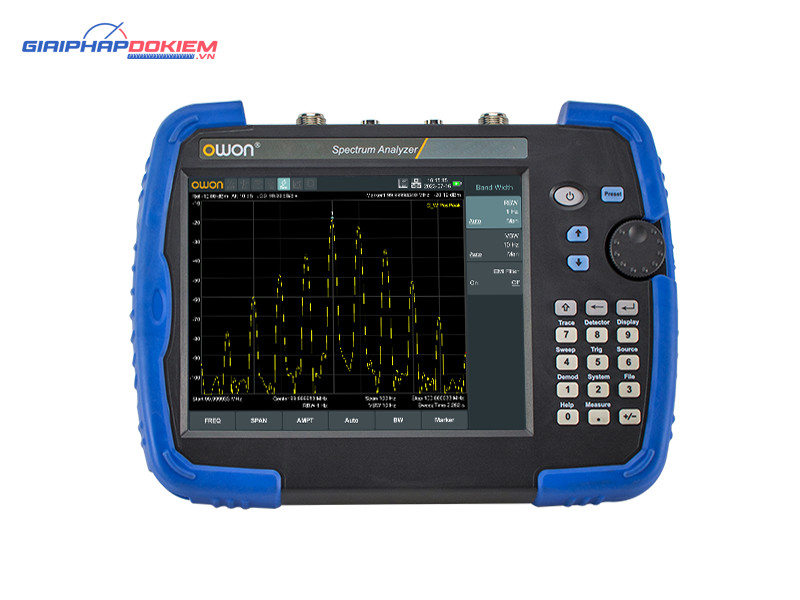

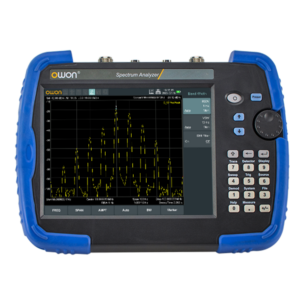

Máy phân tích phổ cầm tay OWON HSA1075 (9 kHz – 7.5 GHz)

Thông số kỹ thuật máy phân tích phổ cầm tay OWON HSA1075

Tần số và độ rộng quét

• Dải tần số:
  • HSA1016-TG: 9 kHz đến 1.6 GHz
  • HSA1036-TG: 9 kHz đến 3.6 GHz
  • HSA1075-TG: 9 kHz đến 7.5 GHz
• Độ rộng quét tần (Frequency Span):
  • Dải quét: 0 Hz, 100 Hz đến tần số cực đại của thiết bị
  • Sai số quét: ± span / (sweep points – 1)
• Nhiễu pha SSB (điều kiện: 20℃ đến 30℃, fc=1 GHz, RBW=1 kHz, VBW=1 kHz):
  • Độ lệch sóng mang 10 kHz: < -106 dBc/Hz (Typical)
  • Độ lệch sóng mang 100 kHz: < -104 dBc/Hz (Typical)
  • Độ lệch sóng mang 1 MHz: < -115 dBc/Hz (Typical)

Băng thông

• Độ phân giải RBW: 1 Hz đến 1 MHz (theo chuỗi 1 – 3 – 5 – 10)
• Độ chính xác RBW: < 5% (Typical, RBW ≤ 1 MHz)
• Hệ số dạng bộ lọc RBW (60 dB : 3 dB): < 5:1 (Typical, kỹ thuật số, gần dạng Gaussian)
• Độ rộng băng thông video (VBW): 10 Hz đến 3 MHz

Biên độ và mức đo

• Dải đo biên độ: DANL đến +20 dBm, 1 MHz đến 3.6 GHz, Preamp Off
• Mức tham chiếu: -80 dBm đến +30 dBm, bước 0.1 dBm
• Tiền khuếch đại (Preamp): 20 dB (danh định), 9 kHz đến 3.6 GHz

Mức nhiễu trung bình hiển thị (DANL)

(Điều kiện đo: Độ suy giảm ngõ vào = 0 dB, Detector mẫu, Trace Average ≥20, 20℃ đến 30℃, Trở kháng ngõ vào = 50 Ω, RBW chuẩn hóa 1 Hz)

Đáp ứng tần số và độ chính xác

• Đáp ứng tần số (20℃ đến 30℃, độ ẩm tương đối 30% đến 70%, suy giảm ngõ vào = 20 dB, tần số tham chiếu = 50 MHz):
  • Preamp Off (fc ≥ 100 kHz): ±0.8 dB；±0.4 dB (Typical)
  • Preamp On (fc ≥ 1 MHz): ±0.9 dB；±0.5 dB (Typical)
• Độ chính xác biên độ tuyệt đối (20℃ đến 30℃, fc = 50 MHz, Span = 200 kHz, RBW = 10 kHz, VBW = 10 kHz, Detector peak, suy giảm RF = 10 dB, mức tin cậy 95%):
  • Preamp Off: ±0.4 dB, mức tín hiệu ngõ vào -20 dBm
  • Preamp On: ±0.5 dB, mức tín hiệu ngõ vào -40 dBm

Nguồn tín hiệu quét (Tracking Generator)

• Dải tần số:
  • HSA1016-TG: 100 kHz đến 1.6 GHz
  • HSA1036-TG: 100 kHz đến 3.6 GHz
  • HSA1075-TG: 100 kHz đến 7.5 GHz
• Mức công suất ngõ ra: -40 dBm đến 0 dBm
• Độ phân giải mức công suất: 1 dB
• Độ phẳng công suất ngõ ra: ±3 dB

Giao diện và thông số vật lý

• Giao diện kết nối: USB Host / USB Device / LAN
• Màn hình hiển thị: LCD TFT 8 inch
• Kích thước: 265 mm (W) × 190 mm (H) × 58 mm (D)
• Trọng lượng: xấp xỉ 2.5 kg (không bao gồm bao bì)
