Máy phát xung quá độ nhanh EFT 3 pha 5KV màn hình cảm ứng PLC tích hợp CDN đo kiểm EMC

Tổng quan sản phẩm

Dòng máy phát xung đột biến quá độ nhanh EFT-5K (Electrical Fast Transient Generator) là thiết bị đo kiểm chuẩn xác được thiết kế chuyên dụng cho thử nghiệm tính tương thích điện từ (EMC) theo tiêu chuẩn IEC61000-4-4. Thiết bị có khả năng tạo ra các xung đột biến nhanh (EFT/Burst) với điện áp lên đến 5KV, hỗ trợ tần số lặp từ 0.1 đến 1200kHz. Đây là giải pháp lý tưởng để đánh giá khả năng miễn nhiễm xung điện từ của hệ thống điều khiển công nghiệp, thiết bị gia dụng, thiết bị y tế, linh kiện điện tử ô tô cùng nhiều loại linh kiện điện tử khác. Mạng ghép và tách tích hợp (CDN) 3 pha 5 dây với công suất tùy chọn 16A hoặc 30A giúp mô phỏng chính xác các hiện tượng nhiễu xung điện trong hệ thống điện 3 pha thực tế.

Thông số kỹ thuật chi tiết

Ưu điểm nổi bật của thiết bị

• Kiểm soát dạng sóng chuẩn xác: Sử dụng điện trở công suất cao không cảm kháng nhập khẩu, đảm bảo dạng sóng xung ổn định, không bị méo dạng và đáp ứng nghiêm ngặt các tiêu chí của tiêu chuẩn IEC61000-4-4, loại bỏ nguy cơ sai lệch kết quả đo kiểm.
• Giao diện vận hành trực quan, thông minh: Màn hình cảm ứng LCD 7 inch hiển thị các thông số đo theo thời gian thực. Thiết bị cho phép lưu trữ tới 1000 cấu hình thử nghiệm giúp truy xuất nhanh cho các phép đo lặp lại. Tích hợp cảm biến nhiệt độ – độ ẩm để theo dõi điều kiện môi trường thử nghiệm liên tục.
• Tích hợp sẵn mạng CDN 3 pha 5 dây: Không cần sử dụng thêm thiết bị ghép ngoài. Hệ thống hỗ trợ lựa chọn linh hoạt các chế độ ghép nối (L1, L2, L3, N, PE), tối ưu hóa thiết lập thử nghiệm mà không cần thay đổi phần cứng phức tạp.
• Độ an toàn và độ tin cậy cao: Tích hợp tính năng tự chẩn đoán liên tục giám sát trạng thái ngõ ra điện áp cao và xung kích, tự động cảnh báo sự cố bất thường để bảo vệ an toàn cho cả thiết bị đo lẫn thiết bị đang thử nghiệm (EUT). Hỗ trợ chế độ phát xung đồng bộ hoặc không đồng bộ và góc pha tùy chỉnh tự do từ 0° đến 360°.

Ứng dụng thực tế

Dòng thiết bị EFT-5K chuyên dùng cho các phòng thử nghiệm hợp chuẩn EMC, trung tâm kiểm định chất lượng và phòng R&D trong nhiều lĩnh vực công nghiệp:

• Đo kiểm đánh giá sơ bộ (Pre-compliance testing) cho các bộ điều khiển tự động hóa công nghiệp.
• Chứng nhận hợp quy thiết bị điện gia dụng và hệ thống quản lý năng lượng.
• Đánh giá độ tương thích điện từ cho thiết bị y tế và hệ thống theo dõi bệnh nhân.
• Kiểm tra khả năng miễn nhiễm xung điện từ của hộp điều khiển động cơ (ECU) và linh kiện điện tử trên ô tô.

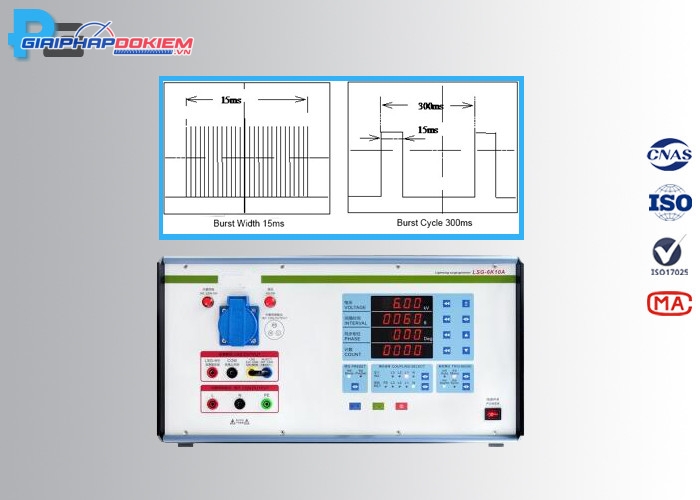

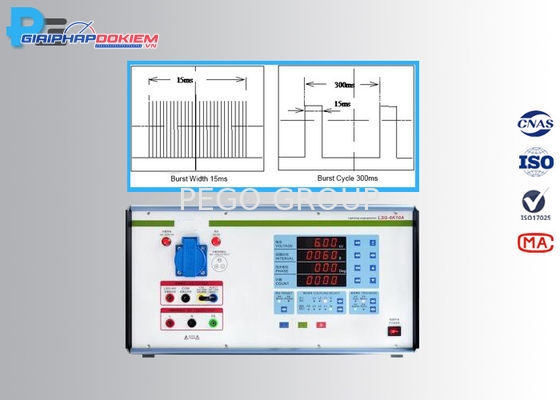

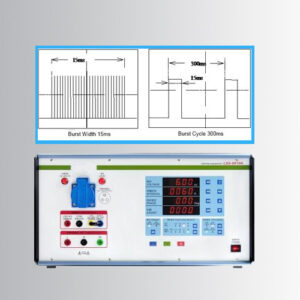

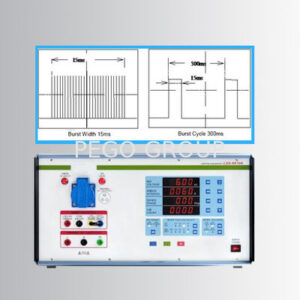

Hình ảnh sản phẩm
