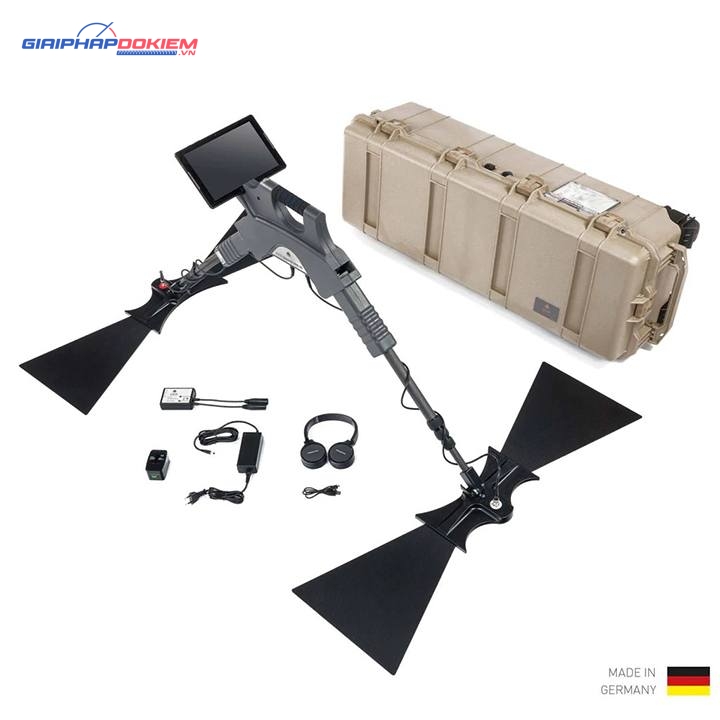

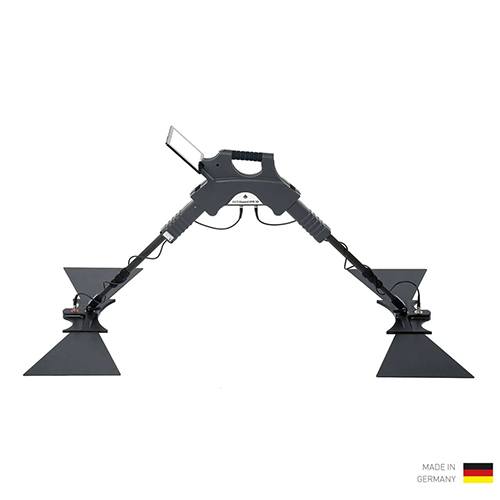

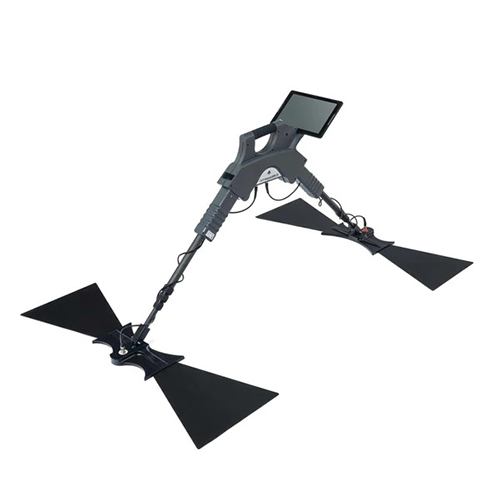

Máy quét radar xuyên đất OKM Gepard GPR độ sâu 40m

Máy quét radar xuyên đất OKM Gepard GPR sử dụng công nghệ radar mạnh mẽ quét xuyên qua các lớp địa chất nhằm phát hiện chuẩn xác các cấu trúc, vật thể ngầm như đường ống, hệ thống dây cáp ngầm, đường hầm, khoang rỗng và kim loại. Thiết bị radar xuyên đất 3D này trang bị hệ thống truyền dẫn đa hướng cơ bản, cho khả năng quét đạt độ sâu tối đa lên đến 40 mét (131ft). Máy sở hữu thiết kế nhỏ gọn, trọng lượng nhẹ, cầm tay linh hoạt và vận hành trực quan qua máy tính bảng chạy hệ điều hành Android.

Tính năng nổi bật của máy quét radar xuyên đất OKM Gepard GPR 3D

Công nghệ RADAR (Radio Detection and Ranging) của máy rò kim loại 3D hoạt động dựa trên nguyên lý phát xung tín hiệu điện từ xuống lòng đất và thu nhận phản xạ hoặc tiếng vọng của tín hiệu khi gặp vật cản, từ đó lập bản đồ các bất thường và cấu trúc địa tầng dưới bề mặt.

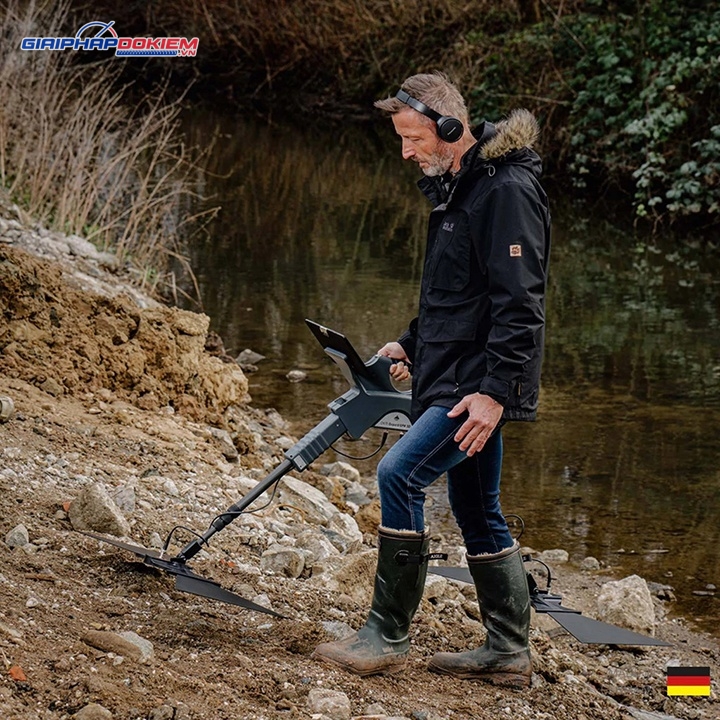

Tối ưu hóa khả năng khảo sát địa chất

Thiết bị sử dụng linh hoạt dải tần số phát từ 60MHz – 300MHz, được thiết lập thông qua hệ thống trục ăng ten có thể tùy chỉnh. Máy tích hợp nhiều chế độ cân chỉnh tự động nhằm tối ưu hiệu quả đo đạc trên từng loại nền đất cụ thể. Nhờ đó, người dùng chỉ cần chọn độ sâu mong muốn và bắt đầu quy trình khảo sát địa chất một cách nhanh chóng, chuẩn xác.

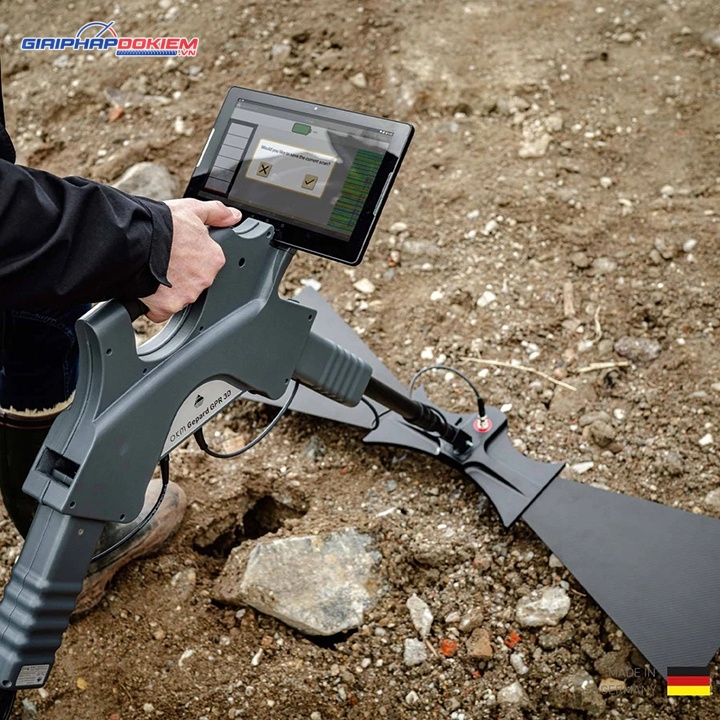

Phân tích dữ liệu đo lường trực quan trên phần mềm Android

Ngay sau khi quét bề mặt, dữ liệu đo đạc được truyền không dây tức thì tới máy tính bảng qua kết nối WiFi và tái hiện đồ họa trực tiếp trên màn hình ứng dụng Android.

Phần mềm tích hợp sẵn định vị GPS và hiển thị bản đồ Google Maps, tự động lưu tọa độ quét kèm theo dữ liệu đo lường và cho phép ghi chú cụ thể từng điểm quét. Hệ thống lọc tự động thông minh giúp khử nhiễu tín hiệu, làm rõ nét cấu trúc dị thường và hỗ trợ xác định chính xác vị trí vật thể ẩn sâu dưới lòng đất.

Đối tượng phát hiện của máy dò OKM Gepard GPR 3D

• Tầng hầm ngầm, khoang rỗng, công trình bê tông cốt thép.
• Dòng chảy ngầm, mạch nước ngầm và các tầng ngậm nước.
• Đường ống dẫn nước, ống kỹ thuật ngầm và hệ thống dây cáp chôn sâu.
• Lăng mộ, công sự, hào rãnh ngầm trong khảo cổ học.
• Hệ thống đường hầm bí mật, boongke và hầm trú ẩn.
• Rương kim loại, cổ vật, tượng điêu khắc và kho báu chôn vùi.

Thông số kỹ thuật chi tiết

Bộ điều khiển

• Kích thước (H x W x D): 450 x 260 x 130mm
• Trọng lượng: 1,6kg
• Điện áp đầu vào (tối đa): 8,4V DC / 1,0A
• Nhiệt độ hoạt động: –20°C – 55°C
• Nhiệt độ bảo quản: –25°C – 60°C
• Khả năng chống nước: Không
• Thời gian hoạt động: 4h
• Độ ẩm không khí: 5% – 70%
• Tín hiệu phản hồi: Âm thanh, hình ảnh
• Cấp độ bảo vệ: IP20
• Công nghệ truyền dữ liệu: WiFi, 2,4GHz
• Dải tần số truyền: 60 – 300MHz
• Điều chỉnh thời gian / lấy mẫu: 4 mức
• Tốc độ đo hoàn thành chu kỳ: 9 phép đo mỗi giây

Trục rút

• Kích thước (H x W x D): 70 x 60 x 590–1630mm
• Trọng lượng: 0,80kg
• Nhiệt độ hoạt động: –20°C – 55°C
• Nhiệt độ bảo quản: –25°C – 60°C
• Khả năng chống nước: Không
• Độ ẩm không khí: 5% – 70%
• Cấp độ bảo vệ: IP20
• Pin tích hợp bên trong: 7.26V / 2600mAh

Ăng ten hình tam giác

• Kích thước (H x W x D): 1010 x 330 x 50mm
• Trọng lượng: 1,50kg
• Nhiệt độ hoạt động: –20°C – 55°C
• Nhiệt độ bảo quản: –25°C – 60°C
• Khả năng chống nước: Không
• Độ ẩm không khí: 5% – 70%
• Cấp độ bảo vệ: IP20

Lưu ý: Dữ liệu kỹ thuật trên mang giá trị tương đối tiêu chuẩn. Thực tế vận hành có thể xuất hiện sai lệch nhỏ không đáng kể tùy thuộc vào điều kiện thổ nhưỡng và môi trường.
