Máy tạo xung nhiễu nhanh EFT 5KV thử nghiệm EMC IEC61000-4-4 trở kháng 50Ω

Máy tạo xung nhiễu nhanh EFT 5KV thử nghiệm EMC IEC61000-4-4 trở kháng 50Ω

1. Tiêu chuẩn áp dụng

Thiết bị tạo xung nhiễu nhanh (Electrical Fast Transient/Burst Generator) đáp ứng đầy đủ các tiêu chuẩn quốc tế nghiêm ngặt:

• IEC/EN61000-4-4
• IEC/EN60601-1-2
• IEC/EN61000-6-1
• IEC/EN61850-3
• ANSI/EEE C62.41

2. Giới thiệu sản phẩm

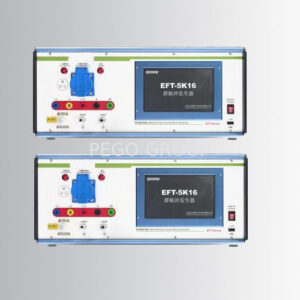

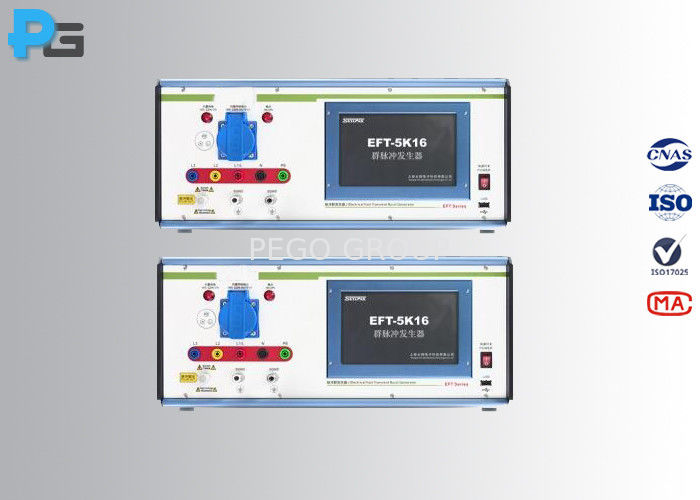

Máy tạo xung nhiễu nhanh dòng EFT-5K series được thiết kế và chế tạo tuân thủ theo tiêu chuẩn IEC61000-4-4. Thiết bị được ứng dụng rộng rãi trong các lĩnh vực thiết bị điều khiển công nghiệp, thiết bị gia dụng, thiết bị y tế, linh kiện điện tử, hệ thống điều khiển tự động và nhiều ứng dụng đo kiểm khác.

Thiết bị tạo xung quá độ nhanh / cụm xung (EFT/Burst Generator) có chức năng mô phỏng các xung nhiễu quá độ nhanh hoặc cụm xung lặp lại. Thử nghiệm cụm xung lặp lại bao gồm nhiều xung quá độ nhanh được ghép trực tiếp vào các cổng cấp nguồn, cổng điều khiển, cổng tín hiệu và cổng nối đất của các thiết bị điện – điện tử.

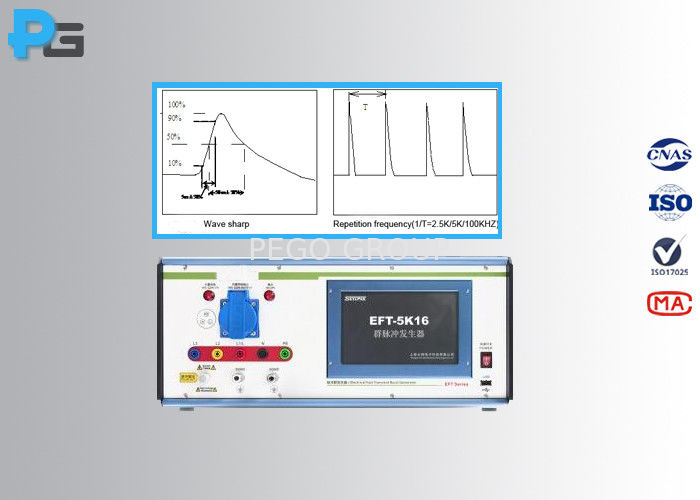

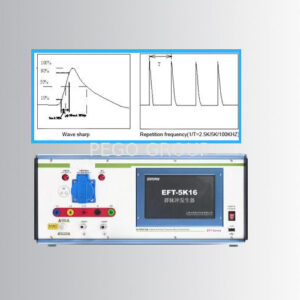

Điện áp thử nghiệm của máy phát xung có dải điều chỉnh từ 0.25kV đến 5kV, bao quát tất cả các cấp độ thử nghiệm tiêu chuẩn, đồng thời cho phép người dùng tự cấu hình cấp độ kiểm tra tùy ý. Thiết bị sở hữu biên độ xung cao, thời gian tăng xung (rise time) cực ngắn cùng tần số lặp lại cao, đáp ứng hoàn hảo các yêu cầu khắt khe của tiêu chuẩn IEC61000-4-4.

Máy tạo xung nhiễu nhanh tích hợp sẵn mạng ghép và tách mạng (CDN) 380V/16A (hoặc tùy chọn 380V/30A).

Hệ thống thiết bị kiểm tra EMC toàn diện bao gồm: Máy thu EMI (EMI receiver), máy tạo phóng điện tĩnh điện (ESD generator), máy tạo xung sét lan truyền (surge generator), máy tạo xung nhiễu nhanh (EFT generator), thiết bị mô phỏng sụt áp, gián đoạn ngắn và biến thiên điện áp (voltage dips short interruptions and voltage variations generator), máy tạo sóng vòng (ring wave generator) và nhiều thiết bị chuyên dụng khác.

3. Đặc điểm tính năng nổi bật

• Màn hình cảm ứng LCD 7 inch trực quan, thao tác vận hành dễ dàng và thuận tiện nâng cấp phần mềm.
• Bộ nhớ lưu trữ lớn lên đến 1000 nhóm dữ liệu cấu hình thử nghiệm.
• Tích hợp sẵn mạng ghép và tách tín hiệu 3 pha 5 dây (Coupling and Decoupling Network – CDN) 20A / 16A / 30A.
• Sử dụng điện trở không cảm ứng công suất cao nhập khẩu, đảm bảo dạng sóng xung luôn ổn định và không bị biến dạng.
• Mạng ghép sử dụng công nghệ tiên tiến nhất với độ suy hao cực thấp và cung cấp năng lượng dồi dào.
• Tích hợp cảm biến nhiệt độ – độ ẩm bên trong giúp giám sát môi trường làm việc theo thời gian thực.
• Trang bị chức năng tự chẩn đoán lỗi thông minh nhằm phát hiện kịp thời các bất thường về điện áp cao và đầu ra xung.

4. Bảng thông số kỹ thuật chi tiết

5. Về nhà sản xuất Pego

Pego Tester (Jiangxi) được thành lập bởi PEGO GROUP vào năm 2011, là doanh nghiệp công nghệ cao chuyên nghiệp trong việc nghiên cứu, phát triển, tiếp thị và dịch vụ thiết bị đo kiểm điện tử. Hiện tại, công ty sở hữu 7 nhóm sản phẩm chính bao gồm:

• Dưỡng kiểm Go và Not Go (E14, E27, E40,…).
• Que thử, đầu dò thử nghiệm theo chuẩn UL và IEC (IP code probes, UL probes).
• Thiết bị đo kiểm an toàn điện (máy đo điện trở đất, máy đo điện trở cách điện, máy thử cao áp hipot tester).
• Thiết bị kiểm tra môi trường (buồng thử nhiệt độ, thiết bị kiểm tra chống thấm nước, buồng thử bụi, buồng thử nghiệm chống cháy, thiết bị thử dây nhiệt phát nóng glow-wire, thiết bị thử nghiệm chỉ số phóng điện bề mặt tracking index).
• Thiết bị kiểm tra cơ học (búa thử va đập lò xo spring hammer, búa thử con lắc pendulum hammer).
• Thiết bị đo kiểm EMC và EMI (súng phóng tĩnh điện ESD gun, máy tạo xung sét lan truyền surge generator).
• Thiết bị kiểm tra quang học LED và nguồn điện (phân bố kế quang goniophotometer, tích phân cầu integrating sphere, máy đo phổ quang kế spectroradiometer, bộ nguồn chuyên dụng).
