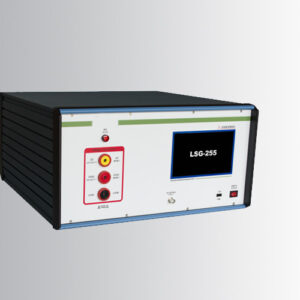

Máy tạo xung sét cao áp kiểm tra EMC 1.2 / 50 μS 50 / 60 Hz

Máy tạo xung sét cao áp kiểm tra EMC 1.2 / 50 μS 50 / 60 Hz (IEC60335 12KV)

1. Giới thiệu sản phẩm

Thiết bị tạo xung điện áp cao áp (Surge Generator) tạo ra dạng sóng không tải tương ứng với xung chuẩn 1.2/50μs (1.2/50ms) theo quy định trong tiêu chuẩn IEC 61180-1.

Máy đáp ứng đầy đủ các yêu cầu kiểm nghiệm khắt khe của tiêu chuẩn IEC 60335 và IEC 60950, chuyên dụng để phát hiện điện áp quá độ (transient over-voltage) của linh kiện điện tử, đồng thời đo lường và kiểm tra khoảng cách cách điện trong không khí (electrical clearance) và khoảng cách rò bề mặt (creepage distance).

2. Đặc điểm nổi bật

• Trang bị màn hình cảm ứng LCD 7 inch đa chức năng, giao diện trực quan, thao tác vận hành dễ dàng và thuận tiện nâng cấp phần mềm.
• Tích hợp hệ thống bảo vệ toàn diện: bảo vệ quá áp (over-voltage), bảo vệ quá dòng (over-current) và bảo vệ ngắn mạch (short circuit).
• Chức năng cảnh báo thông minh: cảnh báo lỗi điện áp và cảnh báo khi không có tín hiệu ngõ ra.
• Hỗ trợ giao diện phần mềm song ngữ: Tiếng Anh và Tiếng Trung.

3. Thông số kỹ thuật chi tiết

4. Nguyên lý hoạt động và dạng sóng

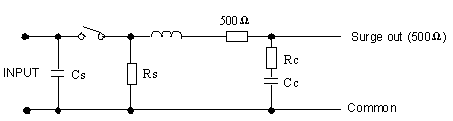

1) Mạch tương đương dạng sóng xung 1.2/50μs (phần bộ phát xung)

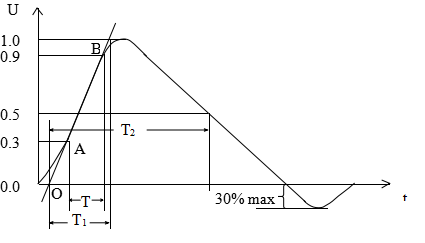

2) Dạng sóng điện áp hở mạch

• Frontier time: T1 = 1.67T = 1.2μs (1.2ms) ±30%
• Half-value time: T2 = 50μs (50ms) ±20%
