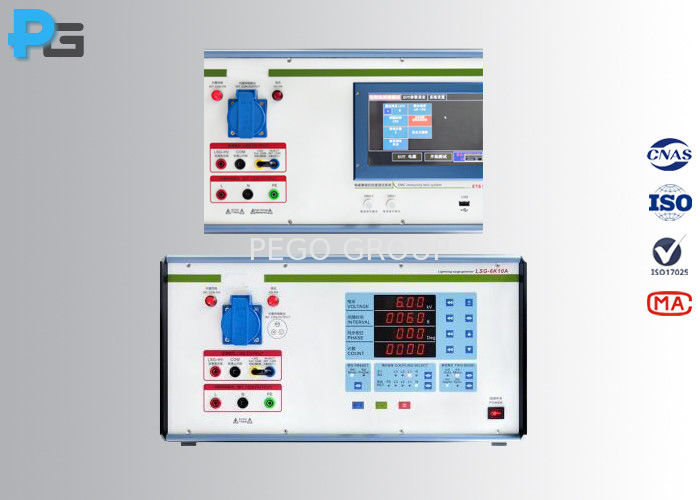

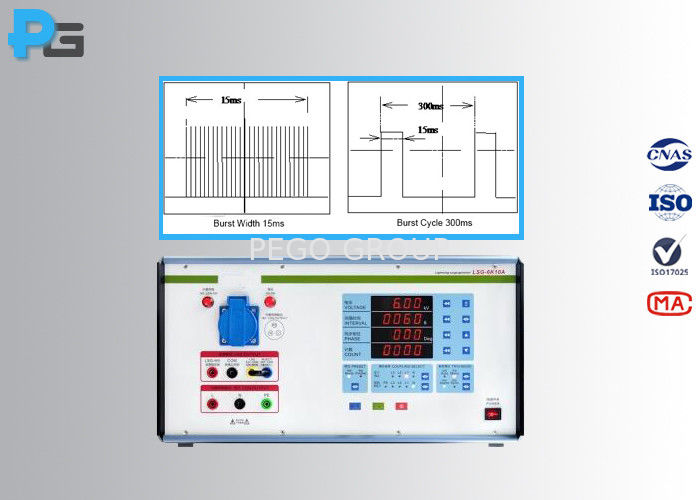

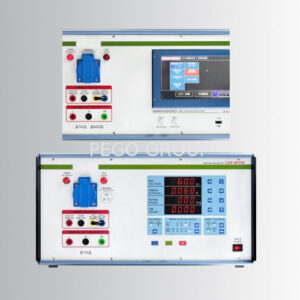

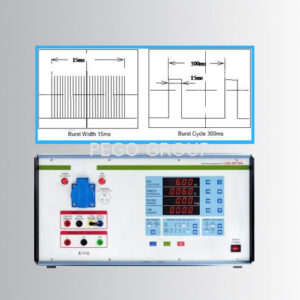

Máy tạo xung sét thử nghiệm EMC 6KV IEC61000-4-5 cực tính dương / âm
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Máy tạo xung sét thử nghiệm EMC 6KV IEC61000-4-5 cực tính dương / âm
1. Tiêu chuẩn áp dụng
Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế nghiêm ngặt bao gồm:
- IEC/EN61000-4-5
- IEC/EN61850-3
- ITU-T K.12
- ITU-T K.20
- ITU-T K.45
- UL1449
- GB/T17626.5
2. Giới thiệu máy tạo xung sét (Surge Generator)
Máy tạo xung sét LSG-6K10 được thiết kế hoàn toàn tuân thủ các tiêu chuẩn IEC61000-4-5 và GB/T17626.5. Thiết bị được ứng dụng rộng rãi trong các lĩnh vực thiết bị điều khiển công nghiệp, thiết bị gia dụng, điện tử y tế, điện tử viễn thông, linh kiện điện tử và thiết bị điều khiển tự động.
Máy tạo xung sét (Lightning Surge Generator) được sử dụng để mô phỏng điện áp đột biến do quá độ đóng cắt (switching transient) và quá độ do sét đánh (lightning transient), nhằm xác định và đánh giá mức độ ảnh hưởng của điện áp xung tới thiết bị được kiểm tra (EUT) trong điều kiện vận hành bình thường.
Thiết bị có khả năng phát ra cả hai dạng sóng kết hợp 1.2/50 µs và 8/20 µs. Điện áp kiểm tra lên đến 6KV, cho phép người dùng tùy chọn và thiết lập các mức thử nghiệm linh hoạt. Các thông số dạng sóng của điện áp xung và dòng điện xung đáp ứng chính xác các yêu cầu kỹ thuật của tiêu chuẩn IEC61000-4-5.
Hệ thống được tích hợp sẵn mạng ghép nối và tách mạng (CDN) 300V/10A bên trong máy.
Hệ sinh thái thiết bị kiểm tra EMC bao gồm: Máy thu EMI (EMI receiver), máy tạo tĩnh điện (ESD generator), máy tạo xung sét (surge generator), máy tạo xung đột biến điện nhanh (electrical fast transient generator), máy tạo sụt áp, ngắt quãng ngắn và biến thiên điện áp (voltage dips short interruptions and voltage variations generator), máy tạo sóng vòng (ring wave generator), v.v.
3. Đặc điểm và tính năng nổi bật
- Màn hình cảm ứng LCD 7 inch: Giao diện hiển thị trực quan, đa chức năng, dễ dàng vận hành và cập nhật phần mềm. Người dùng có thể tự lập trình chương trình thử nghiệm với bộ nhớ lưu trữ lên tới 1000 nhóm dữ liệu.
- Giám sát dạng sóng: Cho phép giám sát dạng sóng điện áp và dòng điện xung bằng cách kết nối với máy hiện sóng ngoài (external oscilloscope).
- Tích hợp mạng ghép nối: Tích hợp mạng 1 pha 10A (16A), giúp thiết bị nhỏ gọn, tiết kiệm không gian và thuận tiện khi lắp đặt.
- Cổng kết nối chuyên dụng: Bảng điều khiển trang bị phích cắm cường độ cao, giúp kết nối thiết bị cần kiểm tra (EUT) nhanh chóng, chắc chắn và tin cậy.
- Bảo vệ an toàn thông minh: Giám sát liên tục điện áp và dòng điện làm việc của EUT; tích hợp tính năng bảo vệ quá áp (overvoltage protection) và bảo vệ quá dòng (overcurrent protection).
- Cảnh báo thông minh: Tự động kiểm tra đầu ra xung, cảnh báo khi có sai số điện áp hoặc không có tín hiệu đầu ra.
- Chẩn đoán sự cố: Tự động đánh giá và phát hiện các dấu hiệu bất thường của điện áp cao và đầu ra xung.
4. Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Điện áp ngõ ra (Output voltage – open) | 6kV (Max) ±5％ |
| Thời gian đầu sóng (Front time) | 1.2µs ±30％ |
| Thời gian bán trị (Time to half-value) | 50µs ±20％ |
| Dòng điện ngõ ra (Output current – short) | 3kA ±5％ (Max) |
| Thời gian đầu sóng dòng điện (Front time) | 8µs ±20％ |
| Thời gian bán trị dòng điện (Time to half-value) | 20µs ±20％ |
| Cực tính đầu ra (Output polarity) | Dương (Positive), Âm (Negative), Tự động chuyển đổi Dương/Âm (Positive/Negative automatically) |
| Trở kháng đầu ra (Output impedance) | 2Ω ±10％ |
| Chế độ kích hoạt (Trigger mode) | Đồng bộ (Synchronization), Bất đồng bộ (Asynchronization) |
| Góc pha kích nạp (Inject phase) | Cài đặt tự do từ 0－360°, độ phân giải: 1° |
| Phương thức kích hoạt | Tự động (Auto), Thủ công (Manual), Đơn xung (Single) |
| Số lần phóng xung (Surge times) | 1 – 9999 lần |
| Bộ nhớ lưu trữ (Memories) | 1000 nhóm |
| Khoảng thời gian giữa các xung (Surge interval) | 20 – 9999s |
| Độ chính xác (Accuracy) | 5％ |
| Mạng ghép và tách (CDN) – AC | AC: 1 pha 300V, 10A (16A Max), 50/60Hz |
| Mạng ghép và tách (CDN) – DC | DC: 300V, 10A (16A Max) |
| Nguồn cấp EUT (EUT power supply) | AC110-220V ±10％, 50/60Hz |
| Chế độ ghép nối (Coupling mode) | L-N, L-PE, N-PE, L+N-PE |
| Môi trường làm việc (Working environment) | Nhiệt độ: 15°C－35°C, Độ ẩm: 0%－75% |
| Nguồn điện hoạt động (Power supply) | AC220 ±10％, 50/60Hz |
| Kích thước (Dimension) | 470mm (Rộng/W) × 260mm (Cao/H) × 500mm (Sâu/D) |
| Trọng lượng (Weight) | Khoảng 30kg |
