Máy thử nghiệm ngọn lửa hình kim IEC60695-11-5 điều khiển PLC
1. Giới thiệu tổng quan

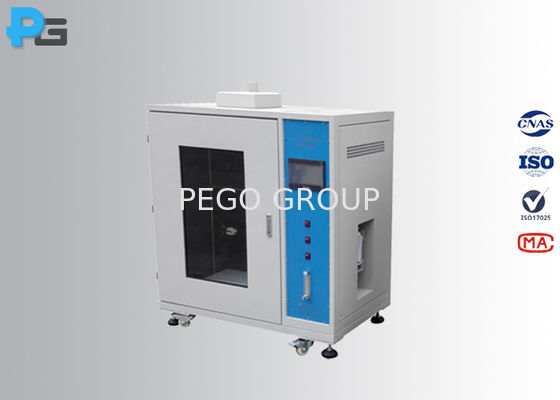

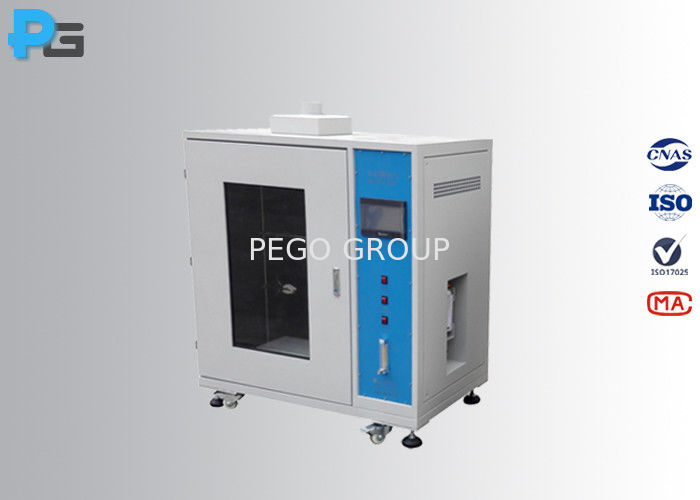

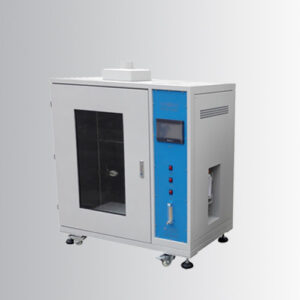

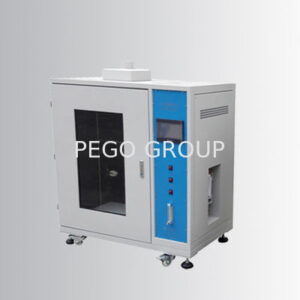

Máy thử nghiệm ngọn lửa hình kim (PLC Type Needle Flame Tester) được điều khiển thông qua màn hình cảm ứng màu 7 inch kết hợp hệ thống PLC hiện đại, tích hợp sẵn hệ thống hiệu chuẩn ngọn lửa tiêu chuẩn. Vỏ ngoài của thiết bị được gia công từ kim loại sơn phủ tĩnh điện bền bỉ, tích hợp sẵn hệ thống quạt hút khí thải chuyên dụng. Mặt trước trang bị cửa kính trong suốt, giúp kỹ thuật viên dễ dàng quan sát toàn bộ tiến trình thử nghiệm bên trong buồng đốt.
Thiết bị bao gồm một đầu đốt dạng kim có đường kính ngoài 0,9mm, được thiết kế nghiêng một góc 45 độ so với phương thẳng đứng và sử dụng nhiên liệu là khí gas butane. Nguy cơ cháy của mẫu vật được đánh giá bằng cách đo thời gian cháy của mẫu, cũng như khả năng bắt lửa sang lớp giấy lụa và tấm gỗ thông trắng đặt ngay phía dưới mẫu thử.
Thiết bị thử nghiệm ngọn lửa hình kim được thiết kế và chế tạo đáp ứng nghiêm ngặt các tiêu chuẩn IEC60695-11-5 và IEC60695-2-2. Thiết bị chuyên dùng để kiểm tra mối nguy cơ bắt lửa, kiểm tra khả năng bắt cháy đối với các linh kiện, bộ phận của sản phẩm điện và điện tử như thiết bị chiếu sáng, đồ gia dụng, thiết bị công nghệ thông tin/âm thanh hình ảnh (IT/AV), phụ kiện điện, cũng như đánh giá các vật liệu cách điện rắn hoặc các vật liệu dễ cháy khác. Bằng phương pháp mô phỏng ngọn lửa nhỏ phát sinh từ tình trạng sự cố kỹ thuật, thiết bị giúp xác định chính xác nguy cơ cháy nổ và khả năng chống cháy lan của vật liệu.
2. Thông số kỹ thuật chi tiết
| Hệ thống điều khiển | Màn hình cảm ứng màu 7 inch + PLC |
| Đầu đốt kim (Burner) | Đường kính trong: Φ 0.5mm ± 0.1mm Đường kính ngoài: ≤Φ 0.9mm Chiều dài: ≥35mm Chất liệu: Thép không gỉ (Stainless steel) |
| Góc nghiêng đầu đốt | 45° hoặc 90° |
| Hệ thống hiệu chuẩn ngọn lửa | Tích hợp sẵn trong máy, PLC tự động định thời gian phán đoán, tự động bảo vệ khi nhiệt độ dưới 50°C |
| Bộ đếm thời gian (Timer) | Tích hợp trực tiếp trên PLC Độ chính xác: ±0.1s |
| Lớp bắt cháy (Ignition layer) | Tấm gỗ thông trắng dày 10mm, phủ lớp giấy lụa gói (wrapping tissue) có định lượng từ 12g/m2 đến 30g/m2 |
| Chiều cao ngọn lửa | 12mm ± 1mm (có thể điều chỉnh) |
| Khí đốt | Khí butane hoặc propane có độ tinh khiết ≥95% (khách hàng tự chuẩn bị) |
| Yêu cầu ngọn lửa chuẩn | Thời gian tăng nhiệt độ từ 100°C ± 5°C lên 700°C ± 3°C phải đạt trong khoảng 23.5s ± 1s |
| Cặp nhiệt điện (Thermocouple) | Cặp nhiệt điện loại K đường kính Φ0.5mm (ống bọc cách điện chịu nhiệt đến 1100°C) |
| Cảm biến nhiệt độ | Khối đồng kích thước Φ4 ± 0.01mm, trọng lượng 0.58 ± 0.1g, lắp kèm cặp nhiệt điện loại K |
| Không gian buồng thử | Dung tích ≥ 0.5m3, nền đen mờ (matte black), độ rọi sáng ≤ 20 Lux, tích hợp quạt hút khí thải, đường kính lỗ xả khí: Φ120mm |
| Chu trình thử nghiệm | PLC điều khiển tự động hoàn toàn, trang bị kèm điều khiển từ xa |
| Khay hứng tàn rơi | Có |
| Thiết bị hiệu chuẩn khí | Hộp đo nhiệt độ tích hợp sẵn, hỗ trợ thực hiện việc hiệu chuẩn khí trước khi thử nghiệm |
| Phụ kiện đi kèm | Giấy lụa gói mẫu, tấm gỗ thông phẳng mịn, dưỡng đo chiều cao ngọn lửa, bật lửa, bộ điều khiển từ xa |
| Tiêu chuẩn áp dụng | IEC60695-11-5 (IEC60695-2-2), IEC62368 Phụ lục S, EN60695, GB/T51669.5, GB4706.1 |
| Kích thước thiết bị | 1100mm (Rộng) * 630mm (Sâu) * 1300mm (Cao) |
| Nguồn điện cấp | AC 220V ± 10%, 50Hz, công suất 0.3kVA |
