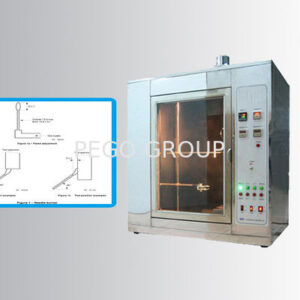

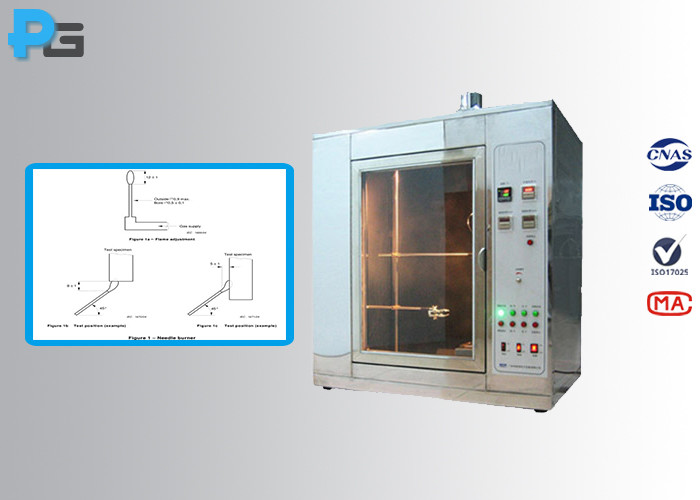

1. Giới thiệu máy thử nghiệm ngọn lửa kim (Needle Flame Tester)

Thiết bị thử nghiệm ngọn lửa kim ZY-2 đáp ứng hoàn toàn các yêu cầu tiêu chuẩn IEC60695-11-5 và IEC60695-2-2. Máy quy định thử nghiệm ngọn lửa kim nhằm mô phỏng tác động của ngọn lửa nhỏ phát sinh do tình trạng sự cố, từ đó đánh giá nguy cơ bắt cháy và khả năng chống cháy lan của vật liệu và sản phẩm bằng phương pháp mô phỏng hỏa hoạn. Thiết bị được ứng dụng chuyên biệt cho các thiết bị kỹ thuật điện, cụm chi tiết và linh kiện, cùng các vật liệu cách điện rắn hoặc vật liệu dễ cháy khác.

Thiết bị kiểm tra ngọn lửa kim bao gồm một đầu đốt kim đường kính 0.9mm nghiêng 45 độ so với phương thẳng đứng, sử dụng nhiên liệu khí butan hoặc propan. Nguy cơ cháy của mẫu thử được đánh giá qua việc đo thời gian cháy của mẫu và hiện tượng bắt cháy của giấy lót (wrapping tissue) cùng tấm gỗ thông trắng (white pine board) đặt bên dưới mẫu.

Vỏ máy cùng các bộ phận trọng yếu được gia công bằng thép không gỉ, kết cấu tinh xảo, chống chịu ăn mòn từ khói khí thải tốt, độ tự động hóa cao, hiển thị số kỹ thuật số rõ ràng và độ tin cậy vượt trội. Đồ gá mẫu có thể điều chỉnh linh hoạt. Quá trình kiểm tra được điều khiển hoàn toàn tự động theo chương trình và hệ thống xả khí hoạt động độc lập.

2. Thông số kỹ thuật máy thử nghiệm ngọn lửa kim

3. Tóm tắt phương pháp thử nghiệm ngọn lửa kim

Mẫu thử được bố trí ở vị trí thẳng đứng phía trên giấy lót lụa tiêu chuẩn. Ngọn lửa khí propan được áp trực tiếp vào cạnh biên cũng như bề mặt phẳng của mẫu. Qua đó xác định chính xác thời gian cháy, tính dễ cháy và mức độ khắc nghiệt (thời gian tiếp xúc nguồn lửa). Thử nghiệm thường được thực hiện trên từng linh kiện hoặc các khu vực được chọn lọc của bộ phận đó.

4. Đánh giá kết quả thử nghiệm

Trừ khi có quy định kỹ thuật riêng biệt khác, mẫu thử được xem là vượt qua thử nghiệm ngọn lửa kim một cách đạt yêu cầu nếu thỏa mãn một trong các điều kiện sau:

• Trường hợp A: Không xuất hiện ngọn lửa, không có hiện tượng tàn lửa than hồng trên mẫu thử và không làm bắt cháy lớp vật liệu tiêu chuẩn hoặc giấy lót bên dưới.
• Trường hợp B: Ngọn lửa hoặc than hồng của mẫu thử và các bộ phận xung quanh tự tắt trong vòng 30 giây sau khi dời ngọn lửa kim ra (nghĩa là tb < 30s). Đồng thời, các bộ phận xung quanh không bị cháy rụi hoàn toàn và không gây bắt cháy lớp vật liệu tiêu chuẩn hoặc giấy lót đặt bên dưới.

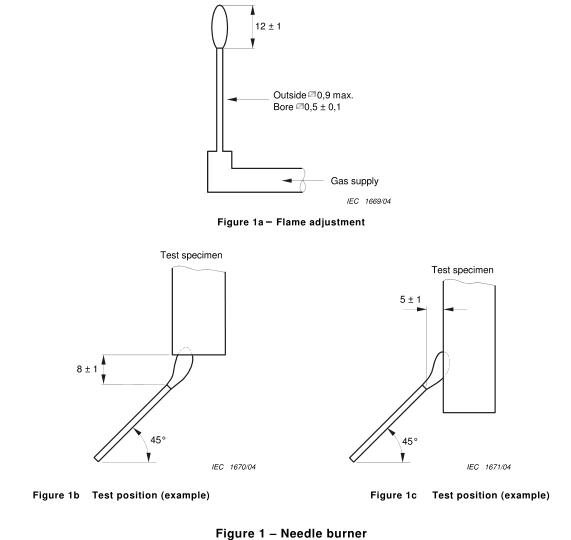

5. Bản vẽ chi tiết đầu đốt ngọn lửa kim (Needle Burner)
