Máy thử nghiệm phóng điện bề mặt IEC60112 điện cực Platinum

Máy Thử Nghiệm Phóng Điện Bề Mặt IEC60112 Điện Cực Platinum

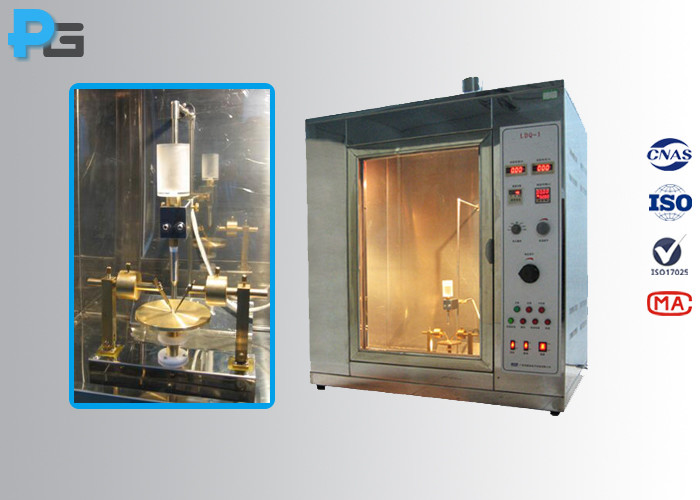

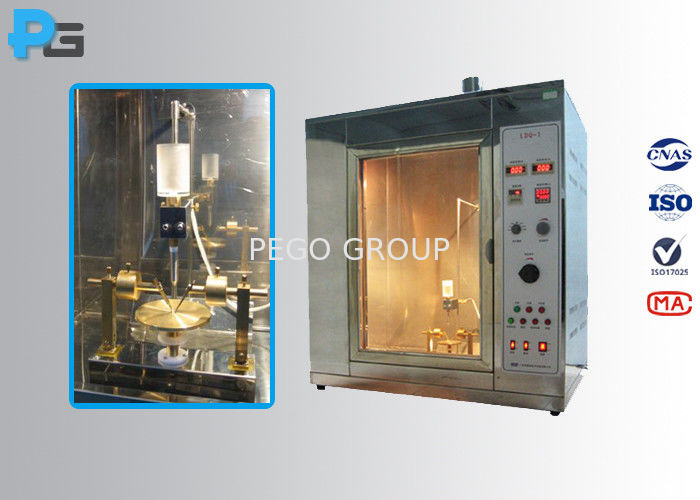

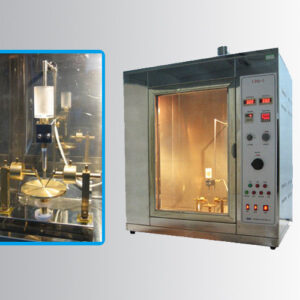

Thiết bị kiểm tra phóng điện bề mặt (IEC60112 Industrial Electrical Test Equipment Tracking Tester with Platinum Electrode) là hệ thống thiết bị đo kiểm chuyên dụng, được thiết kế để xác định chỉ số phóng điện tương đối (CTI) và chỉ số phóng điện thử nghiệm (PTI) trên các bề mặt vật liệu cách điện rắn dưới tác động của điện áp xoay chiều.

1. Tiêu Chuẩn Áp Dụng

Thiết bị thử nghiệm phóng điện bề mặt được sản xuất và tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế:

IEC 60112, IEC 112, IEC 60335-1, IEC 61058-1, IEC 60065, IEC 60669-1, IEC 60884-1, IEC 60950-1, IEC 61010-1, BS 1363, IEC 60598-1, IEC 60320-1, IEC 60898-1, IEC 60400, IEC 60238, IEC 60730-1, GB4207, GB7000.1, UL746A, DIN53480, ASTM D 3638, VDE 0303, DIN 53480, GB/T 4207,…

2. Tính Năng Nổi Bật Của Thiết Bị

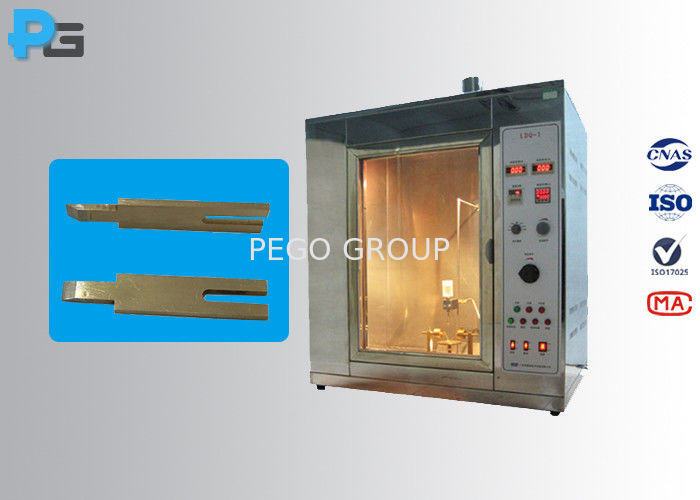

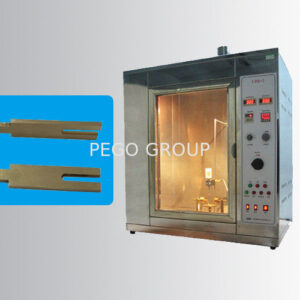

• Điện cực Platinum (Bạch kim): Dễ dàng tháo rời để làm sạch, mài bóng hoặc thay thế bằng vít vặn tay. Mỗi điện cực đều được khắc số sê-ri riêng để phục vụ việc truy xuất nguồn gốc và hiệu chuẩn. Kèm theo chứng nhận độ tinh khiết của Platinum.
• Bộ nhỏ giọt dễ tháo rời: Giúp công tác vệ sinh tiện lợi. Bộ nhỏ giọt trang bị van điện từ, cấu thành từ 3 bộ phận chính dễ tháo lắp: nam châm điện, bình chứa dung dịch và đầu phun nhỏ giọt. Chiều cao của cụm nhỏ giọt có thể điều chỉnh linh hoạt.
• Bình chứa dung dịch trong suốt: Quan sát rõ ràng lượng dung dịch bên trong. Bình có vạch chia mức thể tích và dung tích đủ dùng cho 30 lần thử nghiệm liên tục mà không cần châm thêm; có thể tháo rời để vệ sinh.
• Khung giữ điện cực khớp nối: Cho phép hiệu chỉnh chuẩn xác tất cả các thông số liên quan.
• Tấm đỡ mẫu bằng kính: Dễ dàng tháo lắp và làm sạch.
• Phụ kiện đa dạng: Đi kèm đầy đủ phụ kiện chuyên dụng hỗ trợ quá trình thử nghiệm nhanh chóng và chuẩn xác.
• Hệ thống quạt hút: Quạt thông gió hỗ trợ hút khói và khí thải ra ngoài buồng sau khi hoàn thành thử nghiệm.
• Tấm lót đáy tháo rời: Giúp việc vệ sinh dung dịch thừa và cặn bẩn thuận tiện hơn.

3. Giới Thiệu Chung Về Thiết Bị Đo CTI & PTI

Thiết bị kiểm tra chỉ số phóng điện bề mặt (Tracking Index Tester) được sử dụng để xác định chỉ số chịu phóng điện thử nghiệm (PTI) và chỉ số phóng điện tương đối (CTI) của các vật liệu cách điện rắn trên các mẫu cắt ra từ linh kiện thiết bị hoặc các tấm vật liệu mẫu, thông qua việc đặt điện áp xoay chiều kết hợp dung dịch dẫn điện nhỏ giọt.

Thiết bị được thiết kế dựa trên các tiêu chuẩn IEC60112 (Phương pháp xác định chỉ số phóng điện tương đối và chỉ số chịu phóng điện của vật liệu cách điện rắn), UL746A, GB/T4207, GB4706.1 và TMD 3628-92. Thiết bị chủ yếu được ứng dụng trong các ngành công nghiệp sản xuất thiết bị chiếu sáng, khí cụ điện hạ thế, thiết bị gia dụng, động cơ điện, thiết bị điện tử và thiết bị đo lường.

4. Thông Số Kỹ Thuật Chi Tiết
