Máy thử nghiệm sợi dây nóng đỏ chống cháy an toàn điện tự động thời gian cháy điều chỉnh 999s

Máy thử nghiệm sợi dây nóng đỏ chống cháy an toàn điện tự động thời gian cháy điều chỉnh 999s

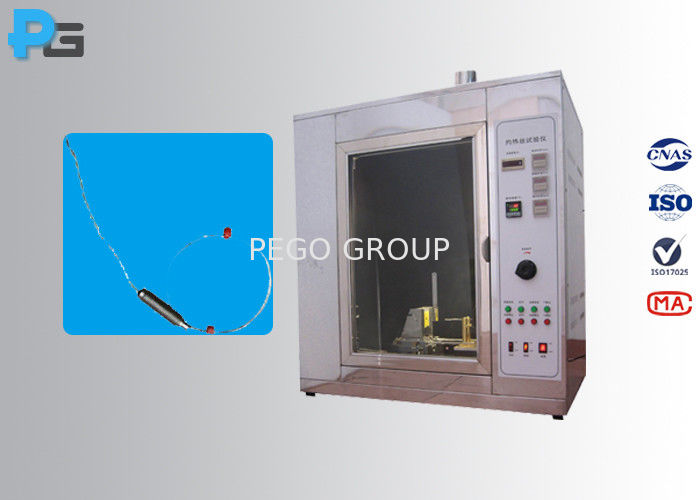

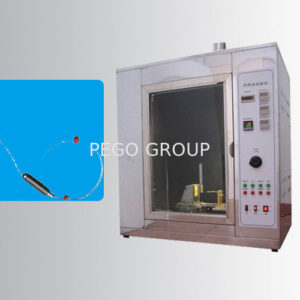

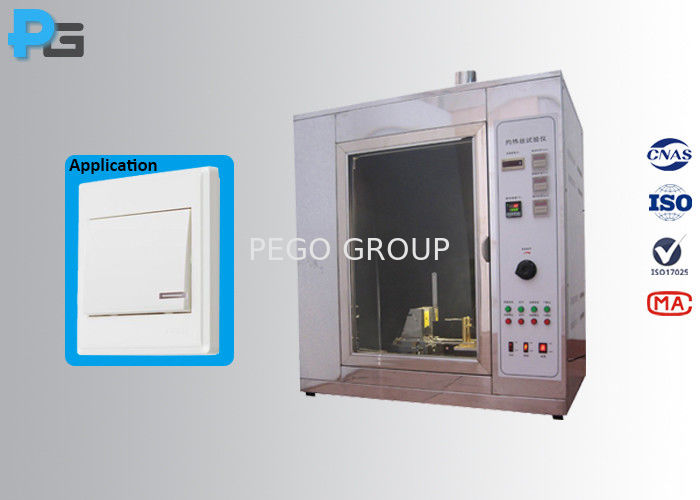

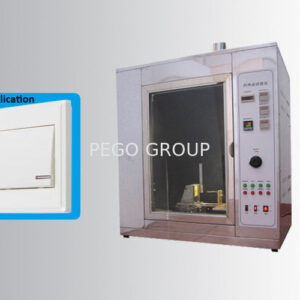

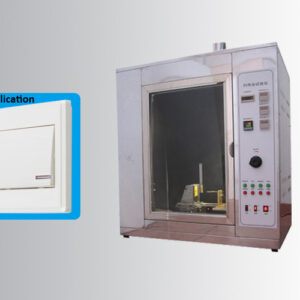

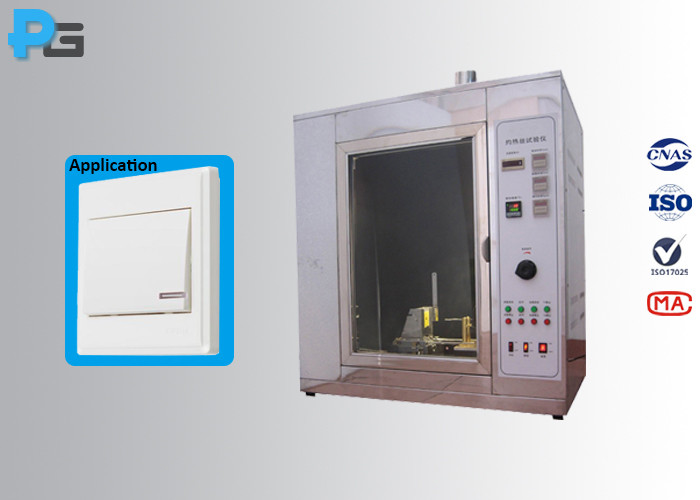

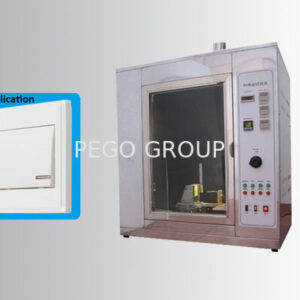

Máy thử nghiệm sợi dây nóng đỏ (Glow Wire Testing Equipment) là thiết bị thử nghiệm an toàn điện chuyên dụng, dùng để đánh giá khả năng chống chịu nhiệt bất thường và khả năng chống cháy của vật liệu nhựa trong các thiết bị chiếu sáng, sản phẩm điện tử và thiết bị gia dụng. Thiết bị sử dụng màn hình hiển thị nhập khẩu, vận hành đơn giản, hiệu suất ổn định, đáp ứng hoàn hảo yêu cầu kiểm định của các phòng quản lý chất lượng (QC) và doanh nghiệp sản xuất.

1. Tiêu chuẩn áp dụng của thiết bị thử nghiệm sợi dây nóng đỏ

Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế và quốc gia bao gồm:

• IEC60695-2-1, IEC60695-2-10 đến IEC60695-2-13
• GB/T5169.10-2006 đến GB/T5169.13-2006 (Phương pháp thử nghiệm cơ bản của sợi dây nóng đỏ, phương pháp thử nghiệm cơ bản của thiết bị dây nóng đỏ)
• UL 746A
• IEC829
• DIN695
• VDE0471

2. Giới thiệu tổng quan về thiết bị và phương pháp thử nghiệm

Thử nghiệm dây nóng đỏ là phương pháp kiểm tra an toàn điện nhằm đánh giá đặc tính chống cháy của vật liệu polyme, vật liệu cách điện sử dụng trong các thiết bị điện. Mục đích chính là phòng ngừa nguy cơ hỏa hoạn bắt nguồn từ các bộ phận bị quá nhiệt hoặc các chi tiết mang điện gây bốc cháy vật liệu nhựa xung quanh. Tình trạng này có thể xuất hiện trong điều kiện vận hành bình thường, sử dụng bất thường hợp lý, hoặc khi sản phẩm gặp sự cố, hư hỏng. Đầu dây nóng đỏ mô phỏng chính xác nguồn nhiệt quá tải tiếp xúc trực tiếp với vật liệu nhựa.

Máy thử nghiệm dây nóng đỏ được thiết kế theo tiêu chuẩn IEC60695-2-10, UL746 và GB/T5169.10. Dây gia nhiệt bằng vật liệu chuyên dụng có đầu nhọn được nung nóng đến nhiệt độ xác định từ 550 ℃ đến 960 ℃ trong vòng 1 phút bằng dòng điện cực đại. Sau đó, đầu dây ép thẳng đứng vào mẫu thử (EUT) với lực tác động tiêu chuẩn 0.95N trong thời gian 30 giây. Người kiểm tra sẽ quan sát mẫu thử và lớp lót phía dưới có bốc cháy hay không, đồng thời ghi lại thời gian cháy để đánh giá mức độ nguy hiểm của mẫu. Thiết bị thường được ứng dụng để kiểm tra tính dễ cháy, chỉ số bắt cháy dây nóng đỏ (GWIT) và chỉ số tính cháy dây nóng đỏ (GWFI) của đèn chiếu sáng, thiết bị điện tử và đồ gia dụng.

3. Thông số kỹ thuật chi tiết của thiết bị

4. Kiến thức chuyên sâu: Thử nghiệm dây nóng đỏ (Glow Wire Testing) là gì?

Thử nghiệm dây nóng đỏ là quy trình kiểm tra an toàn điện bắt buộc nhằm xác định đặc tính chống bắt lửa của vật liệu nhựa cách điện. Tiêu chuẩn IEC60695-2-11 quy định phương pháp thử nghiệm dây nóng đỏ thực hiện trực tiếp trên thành phẩm hoàn chỉnh (GWEPT – Glow-Wire End Product Test). Mục tiêu là đảm bảo thành phẩm không bị bốc cháy hoặc lan truyền ngọn lửa khi tiếp xúc với nguồn nhiệt cao phát sinh do lỗi linh kiện hoặc dòng điện quá tải.

Đối với tiêu chuẩn này, mẫu thử tối ưu nhất là toàn bộ sản phẩm hoàn chỉnh nguyên vẹn. Đầu dây nóng đỏ được áp trực tiếp vào vị trí có nhiều khả năng tiếp xúc với nguồn đánh lửa nhất, hoặc vị trí có bề dày thành nhựa mỏng nhất. Dây nóng đỏ được gia nhiệt đến mức nhiệt độ quy định theo từng tiêu chuẩn sản phẩm cụ thể, tiếp xúc với mẫu thử trong 30 giây, sau đó rút ra và tiếp tục theo dõi mẫu thử trong 30 giây tiếp theo.

Các tiêu chuẩn quốc tế thuộc bộ IEC 60695-2

Bộ tiêu chuẩn thử nghiệm nguy cơ cháy của Ủy ban Kỹ thuật Điện Quốc tế (IEC) gồm 4 phần chính:

• IEC 60695-2-10: Thiết bị thử nghiệm sợi dây nóng đỏ và quy trình thử nghiệm chung.
• IEC 60695-2-11: Phương pháp thử nghiệm tính dễ cháy bằng sợi dây nóng đỏ cho thành phẩm (GWEPT).
• IEC 60695-2-12: Phương pháp thử nghiệm chỉ số dễ cháy bằng sợi dây nóng đỏ (GWFI) đối với mẫu vật liệu.
• IEC 60695-2-13: Phương pháp thử nghiệm nhiệt độ bắt cháy bằng sợi dây nóng đỏ (GWIT) đối với mẫu vật liệu.
• Tiêu chuẩn tương đương của Anh và Châu Âu là BS EN 60695-2.

Thành phần cấu tạo buồng thử nghiệm

• Sợi dây nóng đỏ chuẩn đường kính Φ4mm.
• Mạch điện điều khiển gia nhiệt cho sợi dây.
• Hệ thống đo lường và kiểm soát nhiệt độ dây dẫn chuẩn xác.
• Lớp giấy lụa tiêu chuẩn đặt phía dưới để bắt tàn lửa rơi xuống.
• Buồng thử nghiệm kín, chống gió lùa.
• Thiết bị đếm thời gian tự động chuẩn xác đến 0.1s.
• Cơ cấu kẹp giữ hoặc gá cố định mẫu thử.
• Thước đo chiều cao ngọn lửa.

Quy trình thực hiện thử nghiệm

Quy trình bắt đầu bằng việc nung nóng đầu dây nhiệt đến nhiệt độ quy định. Tiếp theo, mẫu thử được di chuyển tiếp xúc với đầu gia nhiệt (hoặc đầu gia nhiệt di chuyển ép sát vào mẫu thử). Các hiện tượng thực tế và kết quả đo đạc sẽ được hệ thống và kỹ thuật viên ghi nhận chính xác theo tiêu chuẩn quy chuẩn tương ứng.

Các chỉ tiêu quan sát và tiêu chí đánh giá đạt chuẩn

Trong suốt quá trình thử nghiệm, kỹ thuật viên tiến hành theo dõi:

• Mẫu thử có bắt lửa hay không.
• Nếu có bắt lửa, ghi lại thời gian từ khi tiếp xúc đến khi bốc cháy.
• Thời gian cần thiết để ngọn lửa tự tắt sau khi rút dây nhiệt.
• Mẫu thử có bị thiêu rụi hoàn toàn hay không.
• Tàn lửa rơi xuống có làm cháy tấm giấy lụa lót phía dưới buồng đo hay không.

Tiêu chí đánh giá đạt (Pass): Mẫu thử nghiệm được đánh giá là ĐẠT khi đáp ứng một trong hai điều kiện: a) Mẫu hoàn toàn không bốc cháy; hoặc b) Ngọn lửa tự tắt trong vòng 30 giây sau khi rút sợi dây nóng đỏ ra khỏi bề mặt và tàn lửa rơi xuống không làm bốc cháy lớp giấy lụa bên dưới.
