Máy thử nghiệm va đập con lắc IK10 chất liệu thép không gỉ
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm
Máy thử nghiệm va đập con lắc IK10 chất liệu thép không gỉ (IEC60068-2-75 cho thử nghiệm 20J)
1. Giới thiệu sản phẩm
Thiết bị thử nghiệm va đập con lắc được thiết kế và chế tạo tuân thủ theo các tiêu chuẩn IEC60068-2-75 và IEC62262, đồng thời đáp ứng đầy đủ yêu cầu kiểm tra va đập cơ học của các tiêu chuẩn IEC60598, EN50102, GB2423.55-2006, GB20138-2006,… Thiết bị chuyên dùng để thử nghiệm tác động va đập cơ học trên tấm kim loại, vỏ thiết bị và các sản phẩm công nghiệp. Thiết bị cho phép điều chỉnh linh hoạt tiến/lùi, trái/phải và dễ dàng tùy chỉnh góc thử nghiệm.
2. Thông số kỹ thuật chính
- Góc va đập: 0 ~ 90° (có thể điều chỉnh)
- Chiều dài thanh lắc: 1000mm
- Búa va đập: 0.5kg, 1.7kg, 5kg; búa thép 5kg kèm thanh lắc
- Chiều cao va đập: 200 ~ 1200mm (có thể điều chỉnh)
- Năng lượng va đập: 2J, 5J, 10J, 20J
3. Ghi chú cấu hình
Cấu hình tiêu chuẩn của thiết bị bao gồm các đầu búa 0.5kg, 1.7kg và 5kg phục vụ thử nghiệm các cấp từ IK07 đến IK10. Đầu búa 10kg phục vụ thử nghiệm năng lượng 50J là thiết bị tùy chọn (optional).
4. Đặc tính của các phần tử va đập (Characteristics of Striking Elements)
| Characteristics of Striking Elements | ||||||
|---|---|---|---|---|---|---|
| Energy / J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
| Equivalent mass ±2% kg | 0.25 (0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| Material | Nylon | Steel | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | – | – | 6 | – | 10 | 17 |
| l / mm | Depends | |||||
5. Bảng thông số chiều cao rơi (Fall Height)
| Fall Height | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energy / J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Equivalent mass / kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| Fall height ±1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
6. Cấp bảo vệ chống va đập cơ học bên ngoài (Degrees of protection against external mechanical impacts)
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
|---|---|---|---|---|---|---|---|---|---|
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |

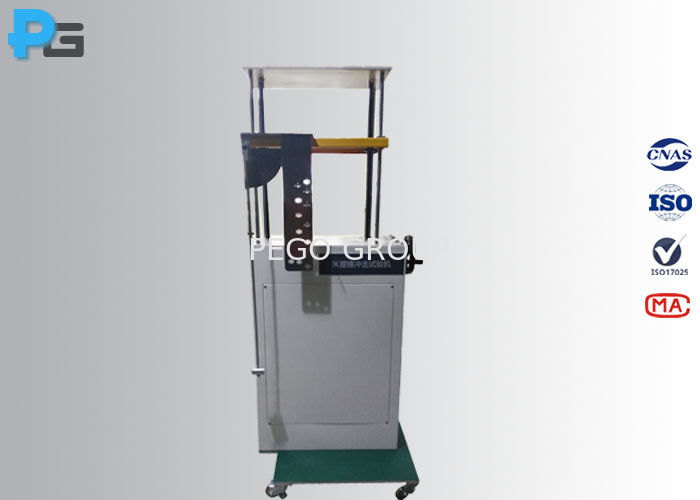

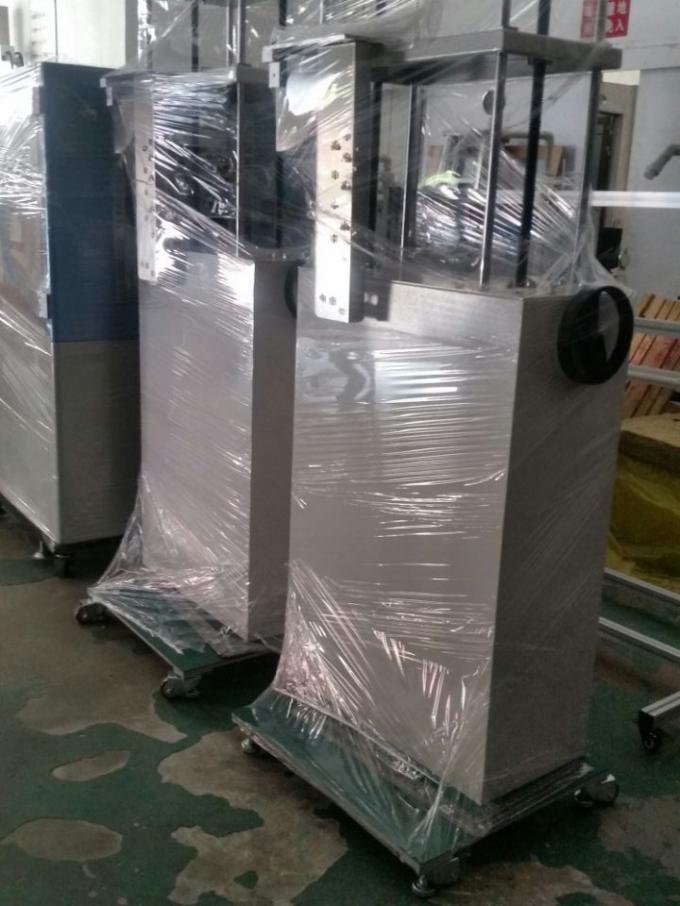

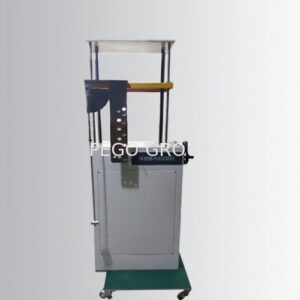

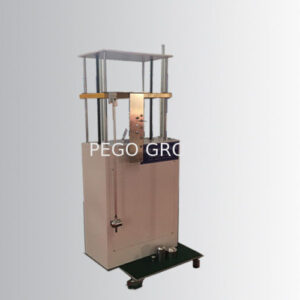

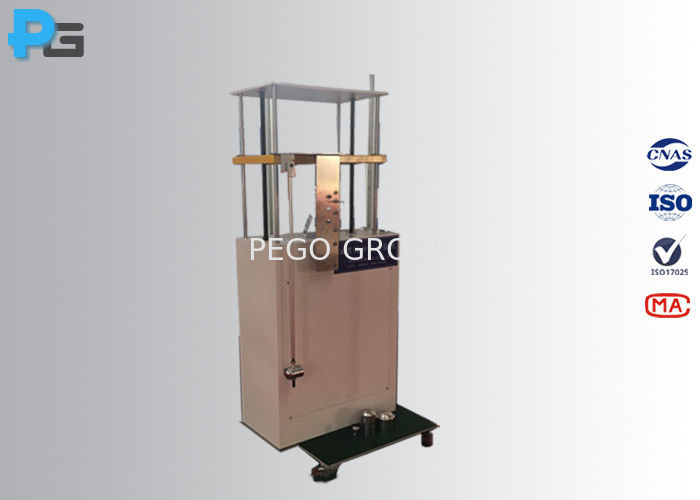

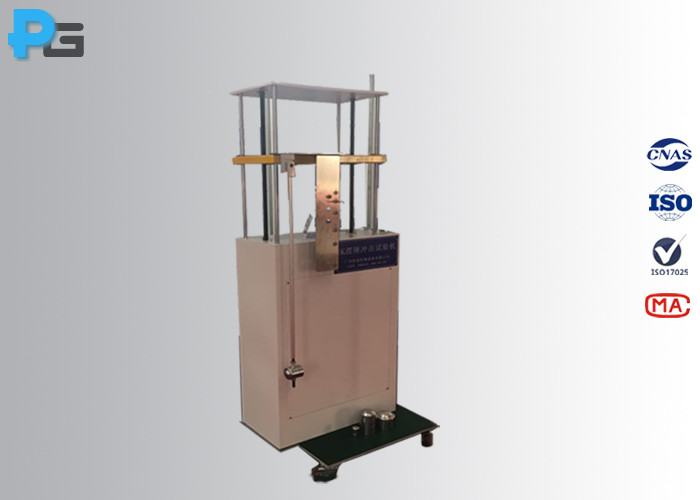

7. Hình ảnh thiết bị
