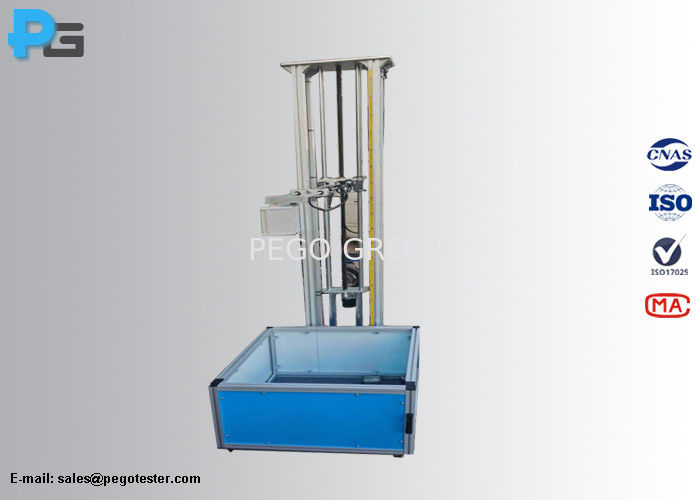

1. Giới thiệu tổng quan

Thiết bị thử nghiệm va đập rơi bi thép được thiết kế và chế tạo tuân thủ theo các yêu cầu nghiêm ngặt của tiêu chuẩn IEC61010-1 điều khoản 8.2 và Hình 10, IEC60601-1 điều khoản 15.3.3, IEC60950-1 điều khoản 4.4.5 và Hình 4A, IEC60598-1 điều khoản 4.13.4, cũng như IEC62368-1 Phụ lục điều khoản T.6 và Hình T.1. Thiết bị có thể cấu hình linh hoạt nhiều loại bi thép khác nhau nhằm đáp ứng các yêu cầu tiêu chuẩn đa dạng.

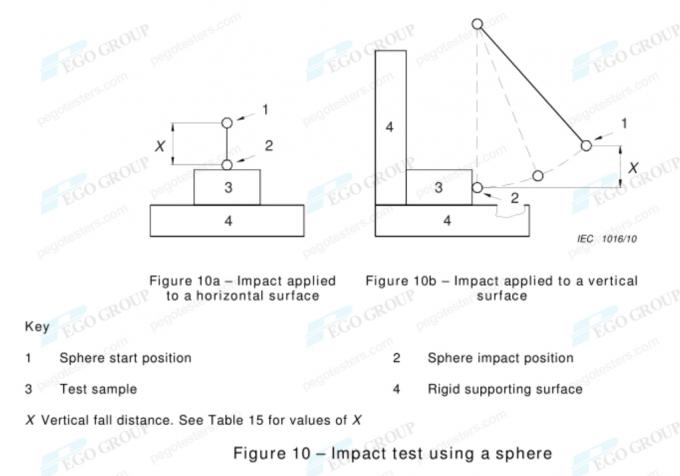

Hệ thống hỗ trợ cả hai phương pháp: thử nghiệm va đập con lắc bi thép (pendulum sphere impact) và va đập rơi tự do thẳng đứng (vertical drop sphere impact). Thiết bị vận hành dựa trên nguyên lý lực hút của nam châm điện để giữ các quả bi thép; việc nhả hoặc giữ bi thép thử nghiệm được điều khiển thông qua quá trình đóng/ngắt nguồn điện của nam châm điện để thực hiện cú rơi va đập chính xác. Đối với thử nghiệm va đập con lắc, quả cầu được nâng lên bằng dây cáp thép và năng lượng va đập tạo ra bởi độ chênh lệch chiều cao được định lượng chính xác theo yêu cầu thử nghiệm.

Cấu hình tiêu chuẩn mặc định của máy thử va đập rơi bi là bi thép đường kính Φ50mm; ngoài ra khách hàng có thể tùy chọn thêm bi thép Φ50.8mm theo tiêu chuẩn UL. Do bi thép không gỉ không có từ tính, các bi thép tiêu chuẩn kèm theo máy sử dụng thép ổ bi (bearing steel). Người sử dụng cần lưu ý tra dầu mỡ bảo dưỡng định kỳ để chống rỉ sét.

2. Tiêu chuẩn áp dụng

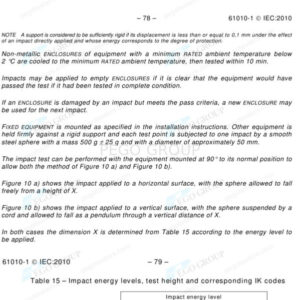

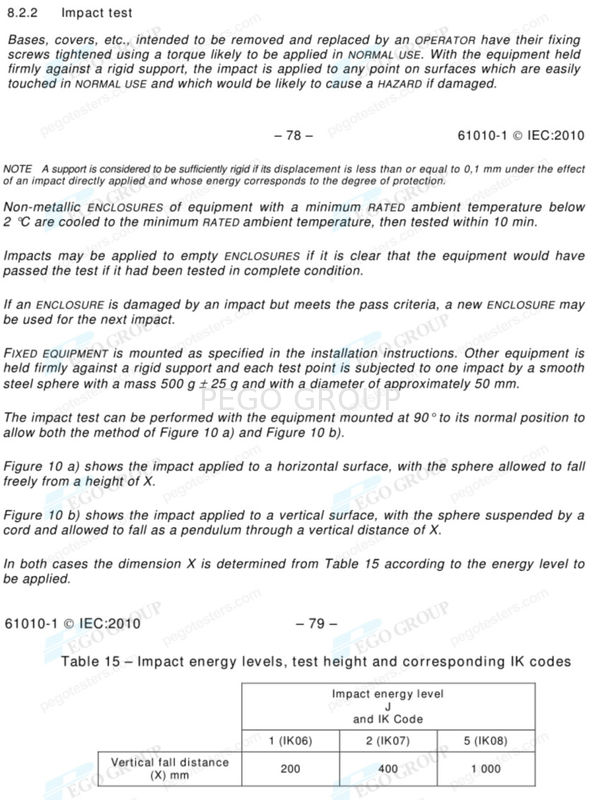

• IEC61010-1 Thiết bị điện dùng trong phòng thử nghiệm, điều khiển và đo lường – Phần 1: Yêu cầu chung về an toàn cơ bản và tính năng thiết yếu (Điều khoản 8.2 và Hình 10)
• IEC60601-1:2020 Thiết bị điện y tế – Phần 1: Yêu cầu chung về an toàn cơ bản và tính năng thiết yếu (Điều khoản 15.3.3)
• IEC60950-1 Thiết bị công nghệ thông tin – An toàn – Phần 1: Yêu cầu chung (Điều khoản 4.4.5 và Hình 4A)
• IEC62368-1 Thiết bị công nghệ âm thanh/hình ảnh, thông tin và truyền thông – Phần 1: Yêu cầu an toàn (Phụ lục T.6 và Hình T.1)
• IEC60598-1 Đèn điện – Phần 1: Yêu cầu chung và thử nghiệm (Điều khoản 4.13.4)

3. Ứng dụng thực tế

Thiết bị thử va đập bi thép rơi tự do được sử dụng chủ yếu để mô phỏng tác động va đập rơi tự do của vật thể từ một độ cao xác định, từ đó đánh giá cơ tính và độ bền của vật liệu, sản phẩm hoặc cấu trúc liên quan. Các ứng dụng cụ thể bao gồm:

3.1 Kiểm tra hiệu suất vật liệu

• Đánh giá độ dẻo dai của vật liệu (Material Toughness): Cho phép bi thép rơi xuống bề mặt vật liệu cần thử nghiệm từ các độ cao khác nhau, quan sát mức độ biến dạng, rạn nứt và các tình trạng hư hỏng khác dưới tác động lực va đập, từ đó xác định độ dẻo dai của vật liệu. Trong nghiên cứu và phát triển vật liệu kim loại, phương pháp này giúp so sánh khả năng chống chịu va đập của các kim loại có thành phần hoặc quy trình nhiệt luyện khác nhau, làm cơ sở tối ưu hóa vật liệu.
• Nghiên cứu đặc tính mỏi của vật liệu (Material Fatigue Characteristics): Thực hiện các thử nghiệm va đập bi thép lặp lại nhiều lần nhằm mô phỏng tải trọng va đập mà vật liệu phải chịu đựng trong quá trình sử dụng lâu dài, phân tích sự tích lũy tổn hại do mỏi và dự đoán tuổi thọ sử dụng của vật liệu trong thực tế.

3.2 Kiểm tra chất lượng sản phẩm hoàn thiện

• Đánh giá khả năng bảo vệ của bao bì: Đặt sản phẩm đã đóng gói vào thiết bị thử nghiệm và thả rơi bi thép lên bao bì để mô phỏng các va đập phát sinh trong quá trình vận chuyển và bốc dỡ. Thử nghiệm giúp kiểm tra vật liệu và cấu trúc bao bì có bảo vệ sản phẩm hiệu quả hay không, từ đó tối ưu hóa thiết kế bao bì và giảm thiểu thiệt hại hàng hóa trong chuỗi logistics.
• Thử nghiệm độ bền rơi va đập của sản phẩm điện tử: Đối với các thiết bị điện tử như điện thoại di động, máy tính bảng, mẫu thử được cố định trên bàn gá để tiến hành va đập bi thép, nhằm đánh giá khả năng chịu lực của vỏ máy, màn hình, linh kiện bên trong khi chịu va đập ngẫu nhiên. Thử nghiệm hỗ trợ cải tiến thiết kế kết cấu, tăng cường độ tin cậy và độ bền của sản phẩm.
• Kiểm tra độ bền sản phẩm thủy tinh, kính: Đối với bình chứa thủy tinh, kính cửa sổ xe cơ giới, thử nghiệm thả bi thép giúp xác định khả năng chống va đập, đảm bảo sản phẩm đáp ứng đầy đủ các tiêu chuẩn chất lượng và yêu cầu an toàn khi sử dụng thông thường cũng như khi xảy ra sự cố va chạm.

3.3 Ứng dụng trong lĩnh vực xây dựng và kỹ thuật công trình

• Thử nghiệm khả năng chống va đập của ngói lợp mái: Thả rơi bi thép lên bề mặt ngói lợp để mô phỏng tác động từ các yếu tố tự nhiên như mưa đá, đánh giá khả năng chịu lực va đập của ngói, cung cấp cơ sở lựa chọn vật liệu và kiểm soát chất lượng, đảm bảo khả năng chống thấm và an toàn kết cấu công trình trong điều kiện thời tiết khắc nghiệt.
• Nghiên cứu khả năng chống va đập của bê tông: Thông qua thử nghiệm rơi bi thép, các kỹ sư nghiên cứu phản ứng cơ học của bê tông dưới tải trọng va đập, cung cấp dữ liệu kỹ thuật quan trọng cho các công trình chịu lực va chạm cao như công trình bảo vệ quân sự và kết cấu chống nổ.

3.4 Ứng dụng trong nghiên cứu khoa học và giảng dạy

• Cung cấp dữ liệu cho nghiên cứu học thuật: Trong nghiên cứu khoa học vật liệu và cơ học, thiết bị hỗ trợ thu thập dữ liệu phản ứng động lực học của vật liệu dưới tải trọng va đập (như ứng suất, biến dạng, quy luật phá hủy), làm căn cứ thực nghiệm để xây dựng và kiểm chứng các mô hình lý thuyết động lực học va chạm.
• Công cụ minh họa thực hành giảng dạy: Thiết bị phục vụ thực hành, minh họa trực quan trong các chuyên ngành kỹ thuật, giúp sinh viên quan sát hiện tượng va đập thực tế, nắm vững kiến thức về cơ tính vật liệu và động lực học va chạm.

4. Thông số kỹ thuật

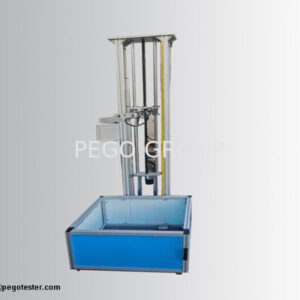

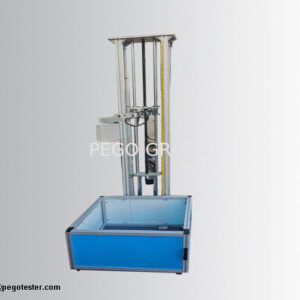

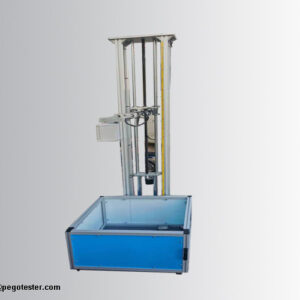

5. Hình ảnh thiết bị thực tế
