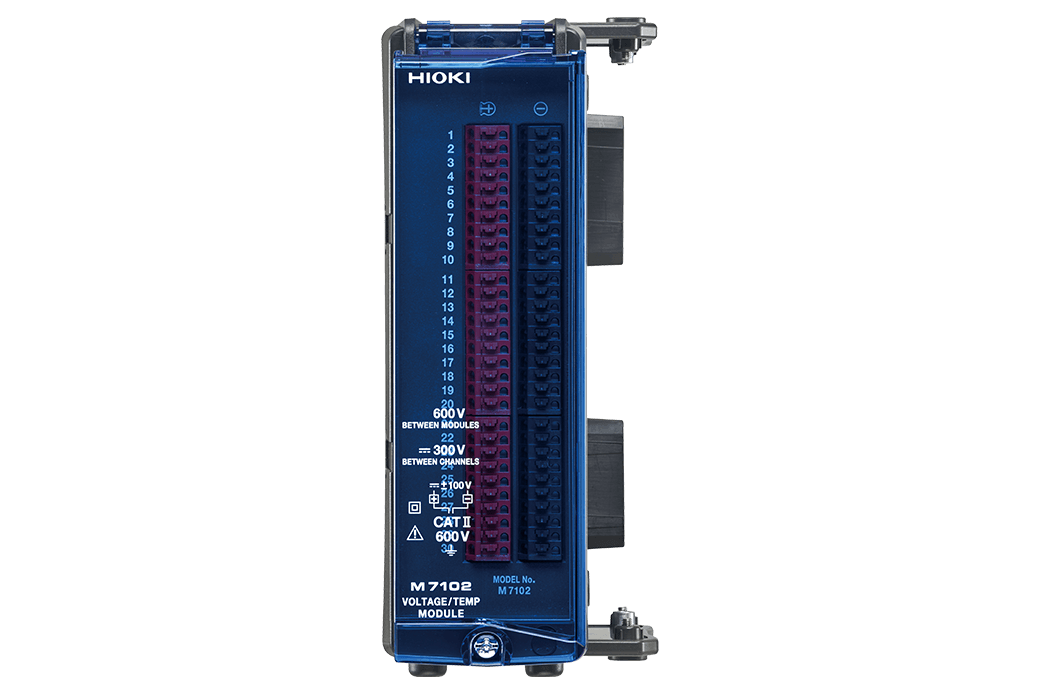

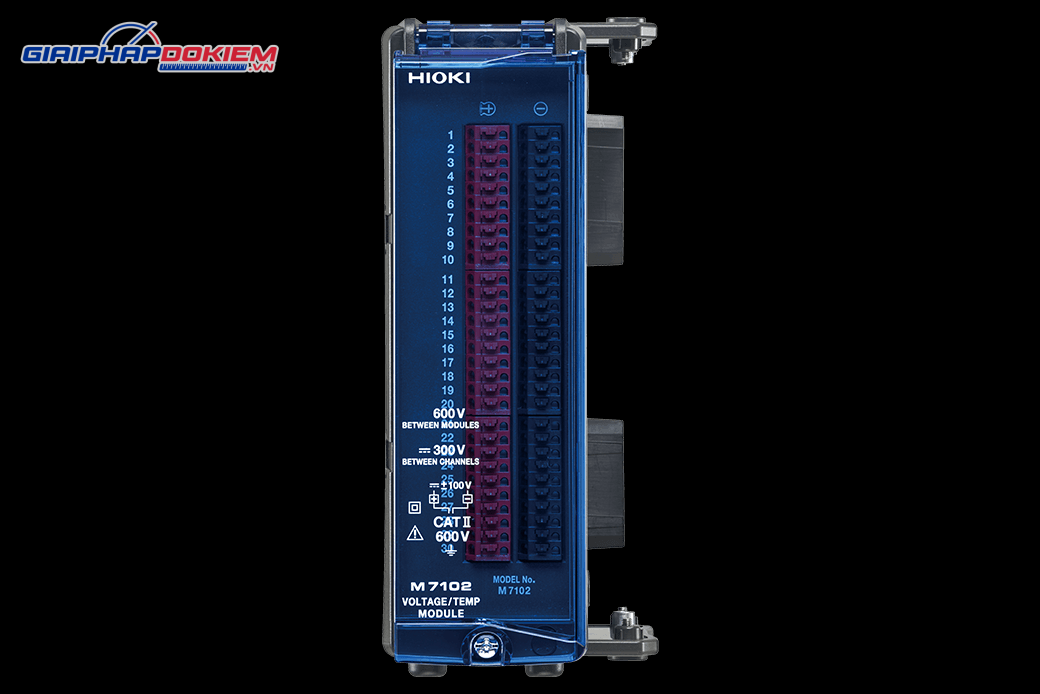

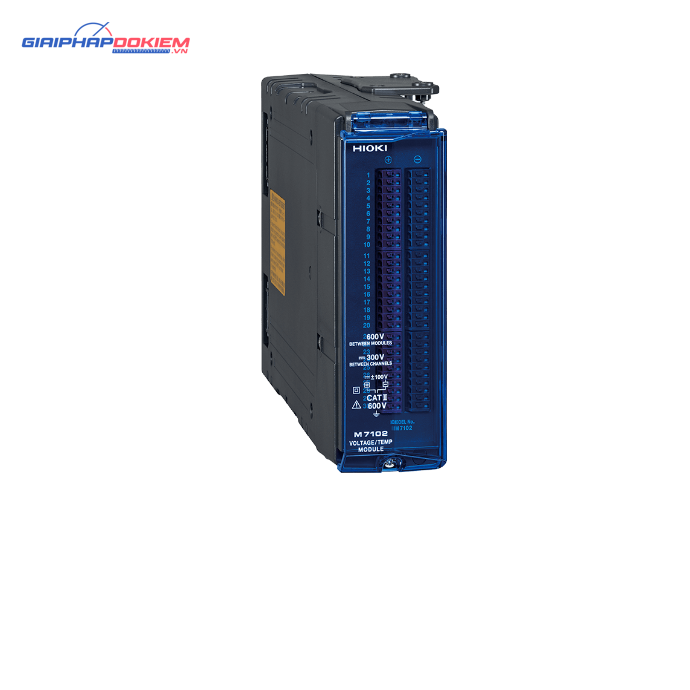

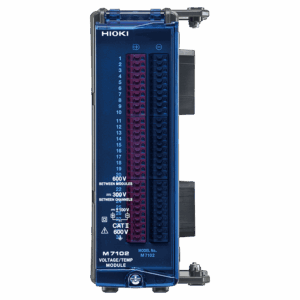

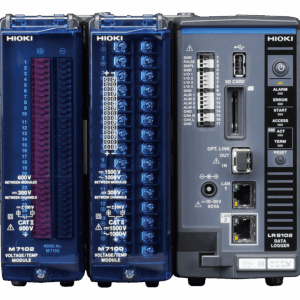

Mô-đun điện áp/nhiệt độ Hioki M7102

Không cần phải tìm kiếm xa xôi cho một giải pháp kiểm tra pin hoặc đo lường đa điểm trong các tình huống như kiểm tra sự cháy của chất bán dẫn. M7102, một mô-đun đo lường, mang lại hiệu suất cao trong không gian nhỏ gọn và có khả năng ghi lại dữ liệu điện áp và nhiệt độ trên tới 30 kênh.

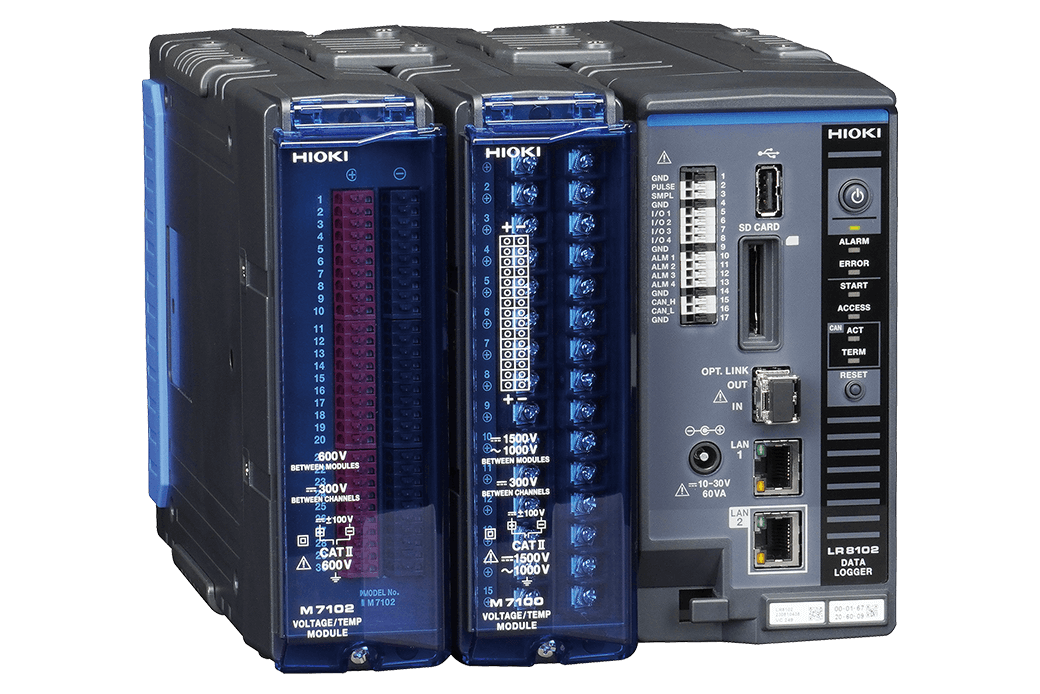

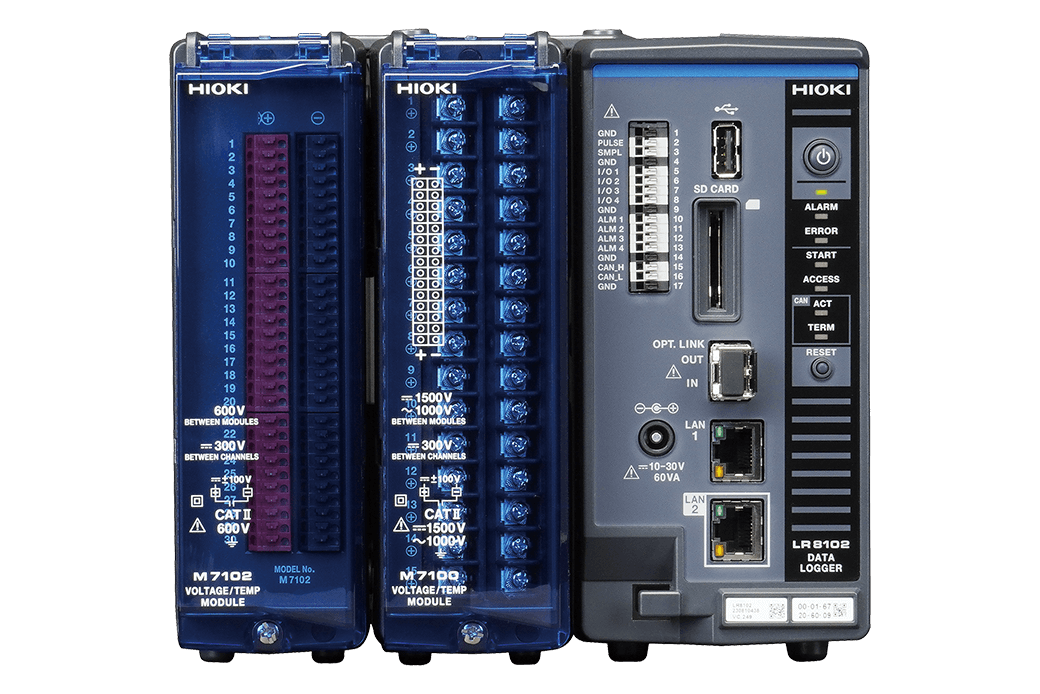

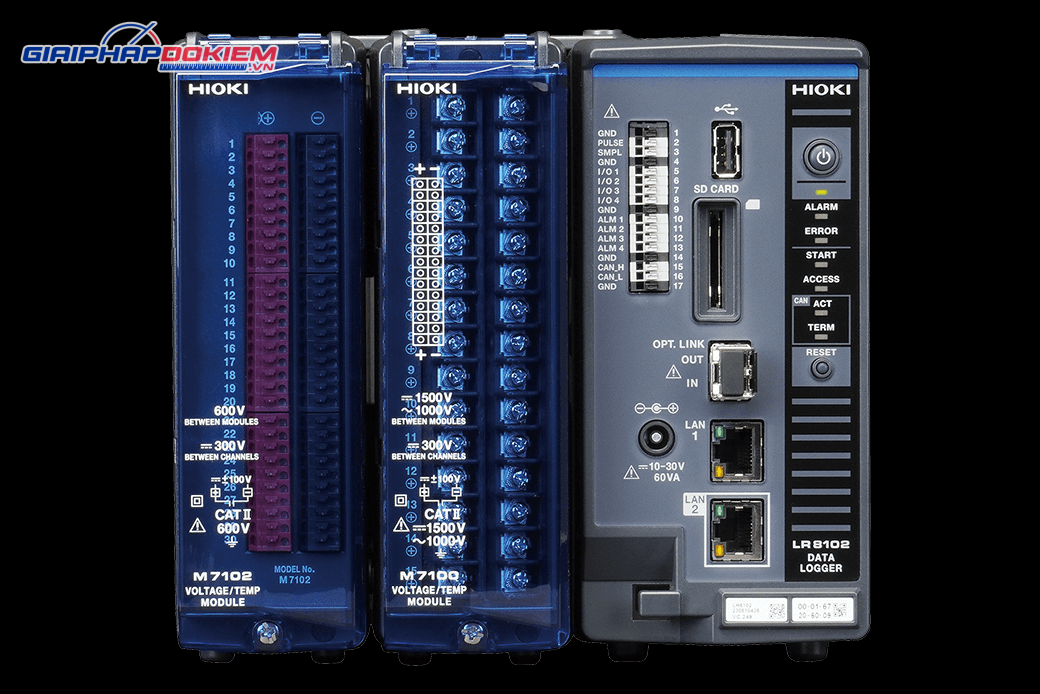

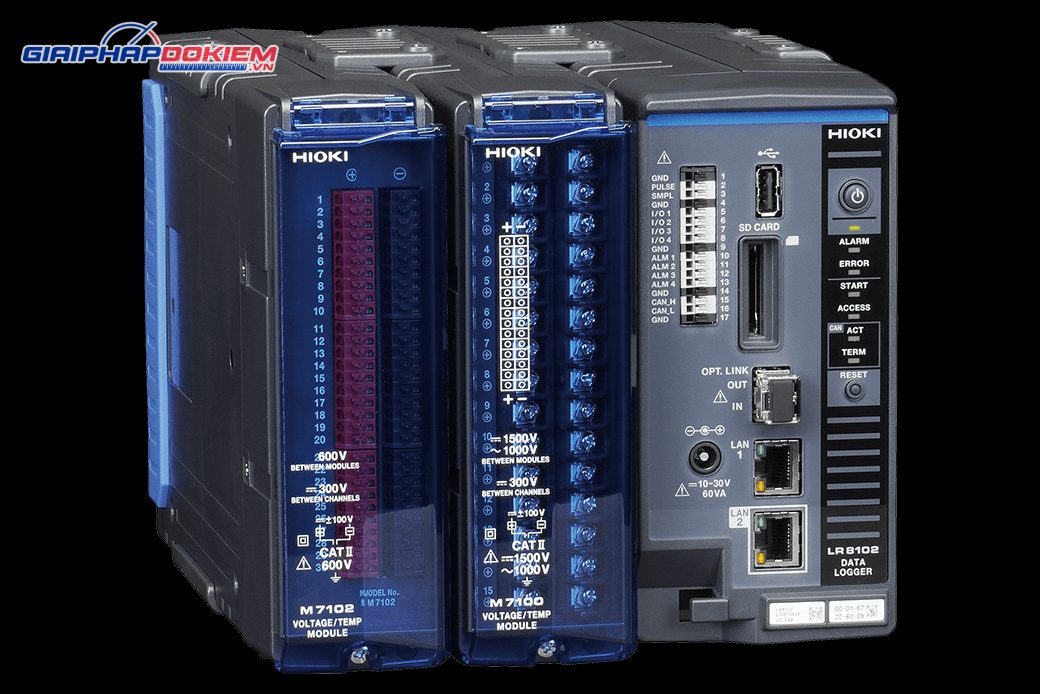

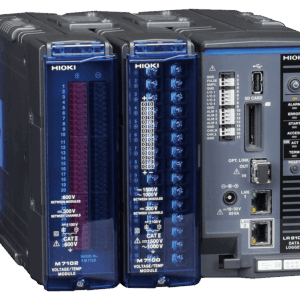

Với khả năng kết nối lên đến 10 mô-đun đo lường vào một bộ ghi dữ liệu duy nhất, bạn có thể mở rộng số kênh lên đến 300. Tiêu chuẩn giá đỡ 19 inch của JIS và EIA cho phép bố trí một bộ ghi dữ liệu và sáu mô-đun đo lường, cung cấp tới 180 kênh cho mỗi giá đỡ. Đi xa hơn, khi kết nối tối đa 10 mẫu LR8102 tiên tiến với cáp quang, việc lấy mẫu có thể được đồng bộ hóa, nâng cao khả năng mở rộng lên tới 3000 kênh.

Hioki M7102 rất thích hợp cho việc áp dụng trong việc đo điện áp và nhiệt độ tại nhiều điểm, dùng trong quá trình kiểm tra khi hình thành tế bào pin hoặc thử nghiệm burn-in đối với bán dẫn.

Vật liệu cách nhiệt

Đảm bảo an toàn khi kiểm tra điện áp cell của bộ pin 600 V: Đã mở khóa thành tích

Tốc độ cao

Lấy mẫu nhanh, dữ liệu biến động điện áp chi tiết

Hioki M7102 là một thiết bị lý tưởng để theo dõi sự thay đổi của điện áp và nhiệt độ trong các tế bào pin, đặc biệt trong các quá trình kiểm tra sạc và xả của bộ pin xe. Với khả năng điều chỉnh tốc độ lấy mẫu dựa trên số lượng kênh được sử dụng, thiết bị này đảm bảo tính linh hoạt và hiệu quả cao trong việc ghi lại dữ liệu:

• Khi hoạt động từ 1 đến 30 kênh, M7102 có thể cung cấp tốc độ lấy mẫu lên đến 20 ms.
• Trong trường hợp giảm số lượng kênh xuống còn từ 1 đến 15, thiết bị có khả năng tăng tốc độ lấy mẫu lên tối đa 10 ms.

Nhờ vậy, M7102 cung cấp khả năng ghi dữ liệu chính xác và nhanh chóng, từ đó giúp người dùng có cái nhìn chi tiết và đáng tin cậy về hiệu suất và độ ổn định của bộ pin trong các điều kiện vận hành khác nhau.

Hiệu suất đo lường

Đo điện áp pin một cách tự tin

Các mô-đun đo lường của thiết bị giảm thiểu dòng điện rò rỉ nhờ vào điện trở đầu vào cao từ 100 MΩ. Thiết bị cung cấp phạm vi đo 6V cho pin lithium-ion và 2 V cho pin nhiên liệu, đồng thời đảm bảo độ chính xác cao với độ phân giải A/D 18 bit.

Ứng dụng của Mô-đun điện áp/ nhiệt độ Hioki M7102

• Bộ thiết bị ghi dữ liệu Hioki M7102 có thể tương tác với hệ thống mô phỏng HIL nhờ đầu ra dữ liệu thời gian thực, tốc độ cao.
• Kiểm tra sạc/xả pin điện áp cao.

Thông số chung của Hioki M7102

Độ chính xác của Mô-đun điện áp/ nhiệt độ Hioki M7102 được đảm bảo: 1 năm

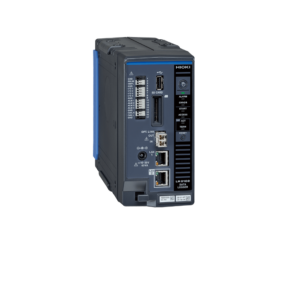

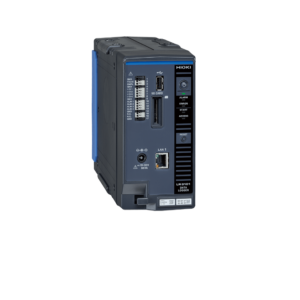

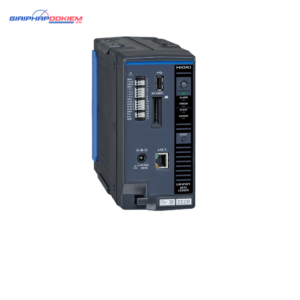

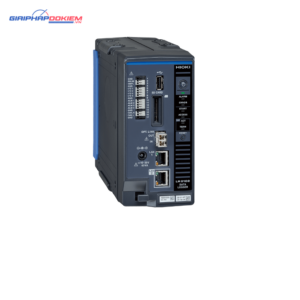

Các mô hình tương thích	Bộ ghi dữ liệu LR8101: Model tiêu chuẩn Bộ ghi dữ liệu LR8102: Model cao cấp
Dải nhiệt độ và độ ẩm hoạt động	−10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)
Chịu được điện áp	3,6 kV AC trong 1 phút (dòng điện nhạy 1 mA) Giữa kênh đầu vào (+, −) và LR8101/LR8102, giữa các mô-đun 350 V AC trong 1 phút (dòng điện nhạy 1 mA) giữa kênh đầu vào (+, −)
Số kênh đầu vào	30 kênh
Thiết bị đầu cuối đầu vào	Khối đầu cuối loại nút nhấn (2 đầu cuối trên mỗi kênh), được trang bị nắp khối đầu cuối
Các thông số đo	Vôn Nhiệt độ (Cặp nhiệt điện: K, J, E, T, N, R, S, B, C)
Phương pháp nhập	Phương pháp quét sử dụng rơle bán dẫn, đầu vào không cân bằng nổi Tất cả kênh bị cô lập
Độ phân giải A/D	18 bit
Điện áp đầu vào tối đa	±100V DC
Điện áp tối đa giữa kênh	300 V DC
Điện áp nối đất tối đa danh định	600V AC, DC ở loại đo II, quá điện áp nhất thời dự kiến 4000 V
Điện áp định mức tối đa giữa các mô-đun	600V AC, DC
Kháng đầu vào	100 MΩ trở lên (điện áp từ 10 mV fs đến 6 V fs, phạm vi 1-5 V fs, cặp nhiệt điện tất cả các phạm vi) 1 MΩ ±5% (điện áp từ 10 V fs đến 100 V fs)
Khoảng thời gian làm mới dữ liệu	10 mili giây (*1), 20 mili giây (*2), 50 mili giây, 100 mili giây, 200 mili giây, 500 mili giây, 1 giây, 2 giây, 5 giây, 10 giây
Dải đo	Điện áp: 10 mV fs, 20 mV fs, 100 mV fs, 200 mV fs, 1 V fs, 2 V fs, 6 V fs, 10 V fs, 20 V fs, 60 V fs, 100 V fs, 1-5 V fs Cặp nhiệt điện: 100oC fs, 500oC fs, 2000oC fs
Kích thước và trọng lượng	Xấp xỉ. 53W × 166H × 263D mm (2,1W × 6,5H × 10,4D in.), Xấp xỉ. 1,2 kg (2,6 lb)
Phụ kiện đi kèm	Hướng dẫn sử dụng × 1

*1: Khi cài đặt phát hiện đứt dây cặp nhiệt điện ở chế độ TẮT, và số lượng kênh hoạt động nằm trong khoảng từ 1 đến 15, lựa chọn này có thể được áp dụng.

*2: Lựa chọn này khả dụng khi cài đặt phát hiện đứt dây cặp nhiệt điện là TẮT hoặc BẬT, miễn là số lượng kênh hoạt động từ 1 đến 15.
