Giới thiệu máy ghi dữ liệu Hioki LR8101

Người ta đang kỳ vọng vào các khả năng đặc biệt từ hệ thống đo đạc trong việc áp dụng hiệu quả năng lượng và phát triển công nghệ di động điện tử.

Hioki LR8101 đưa ra các phương án cho phép chuyển hóa thách thức gặp phải bởi hệ thống đo lường thành những thuận lợi, ví dụ như việc bảo vệ an toàn cho các hệ thống điện áp lớn, tăng cường số kênh đo đạc đa dạng và thúc đẩy khả năng tương thích dữ liệu với hệ thống ở cấp độ cao hơn.

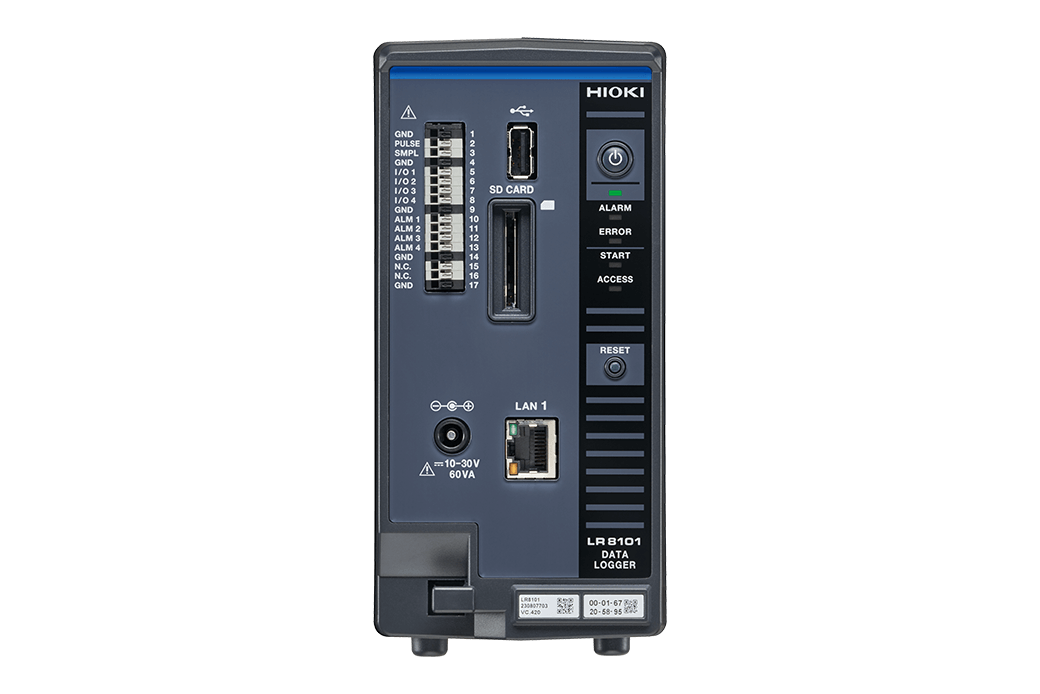

Máy ghi dữ liệu Hioki LR8101

Tính năng của Hioki LR8101

  • Nâng cấp hệ thống đo đạc bằng việc bổ sung mô-đun theo nhu cầu để tối ưu hóa công suất.
  • Kết nối lên đến 10 mô-đun cho mỗi thiết bị, tăng cường khả năng linh hoạt và hiệu quả.
  • Hioki LR8101 truyền tải dữ liệu nhanh chóng, cung cấp cập nhật trong thời gian thực.

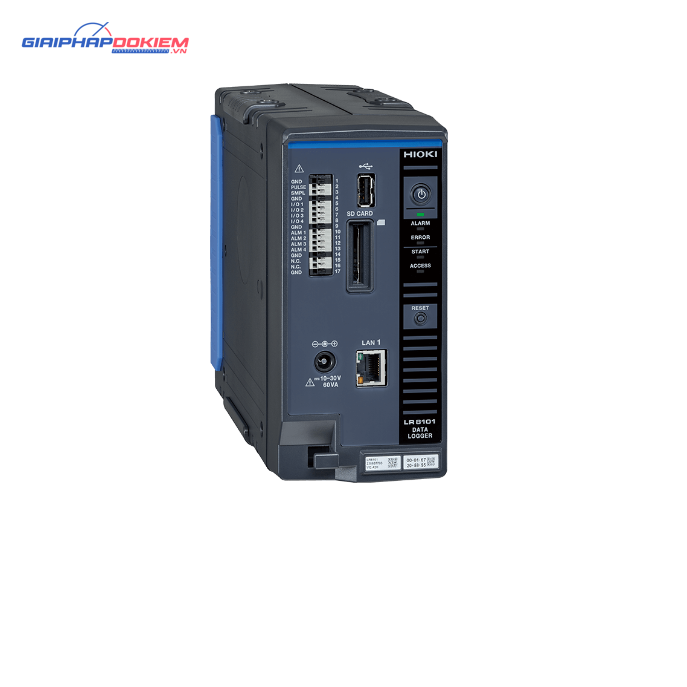

Hioki LR8101
Hioki LR8101

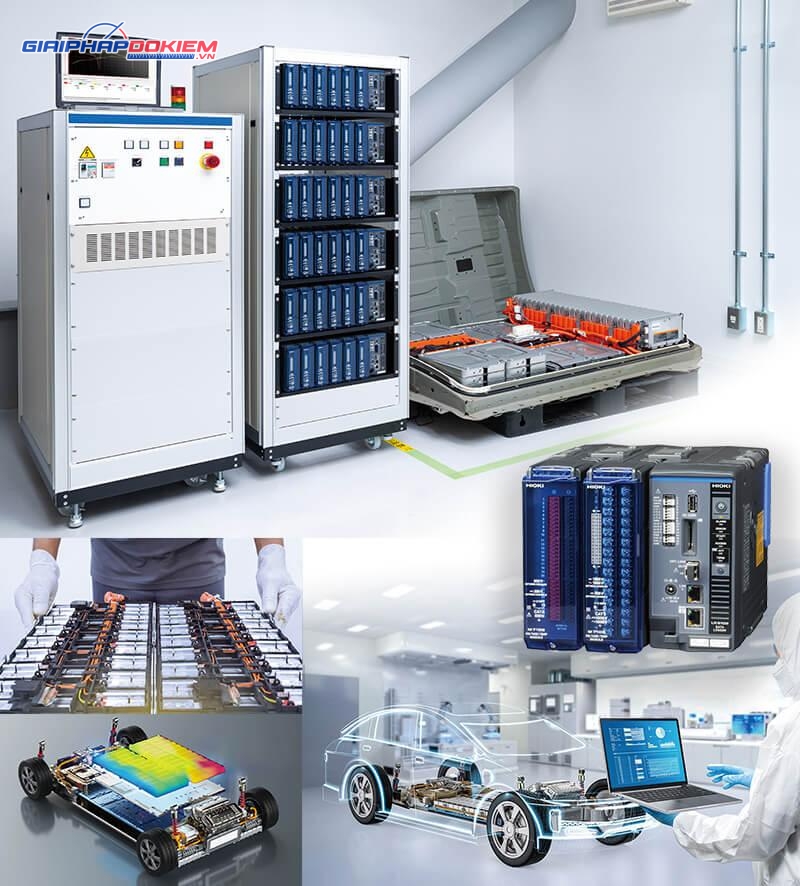

Khả năng thu thập dữ liệu từ bộ pin điện áp cao được nâng cao

Thích hợp để kiểm tra sạc/xả pin

Khái niệm sản phẩm

Bộ pin gồm nhiều tế bào liên kết nối tiếp, tạo nên một khối lượng lớn. Sự biến đổi tính chất của từng tế bào có thể ảnh hưởng tiêu cực đến hiệu suất của toàn bộ bộ pin, do đó, việc theo dõi chính xác điện áp và nhiệt độ ở mức độ tế bào trở nên thiết yếu.

Trong lĩnh vực sản xuất, người ta đang phát triển các loại pin với điện áp càng ngày càng cao để phục vụ cho xe điện (EV). Khi mức điện áp của pin tăng từ 400 V lên 800 V, việc đo lường điện áp và nhiệt độ một cách an toàn càng trở nên phức tạp.

Bây giờ, thiết bị được sử dụng để kiểm tra việc sạc và xả của các bộ pin điện áp cao này yêu cầu phải có khả năng chịu đựng điện áp nối đất cao hơn và các mô-đun được thiết kế để đối mặt với điện áp cao hơn.

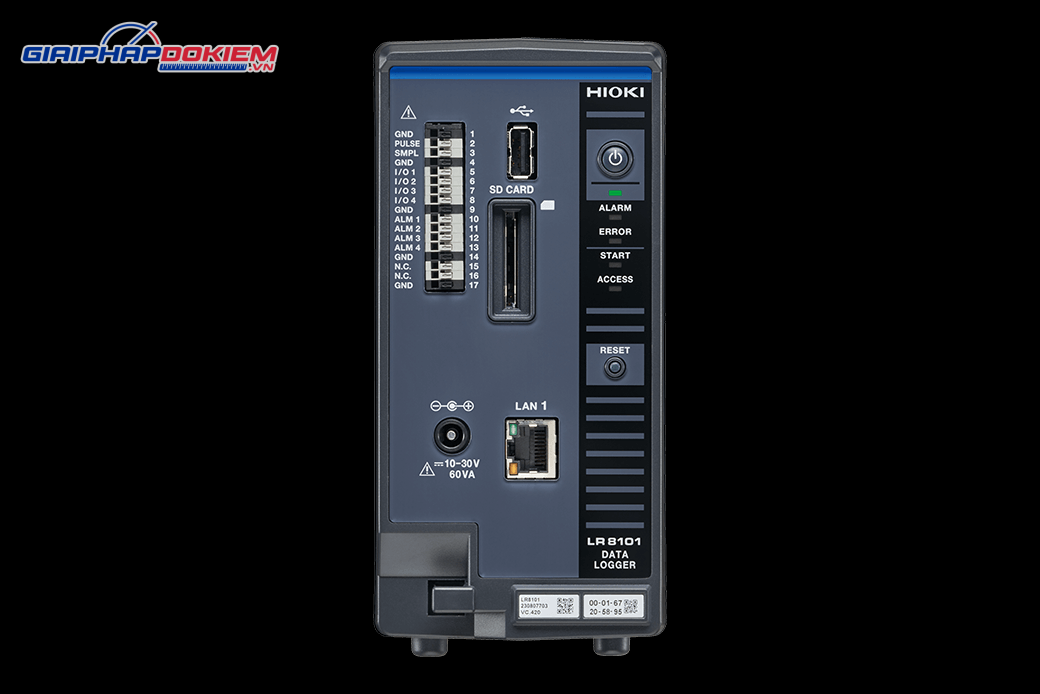

Máy ghi dữ liệu Hioki LR8101

Các mô-đun lý tưởng để sử dụng đo điện áp các ngăn xếp trong bộ pin và trong thử nghiệm sạc/xả trên dây chuyền sản xuất pin:

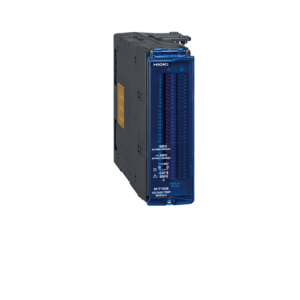

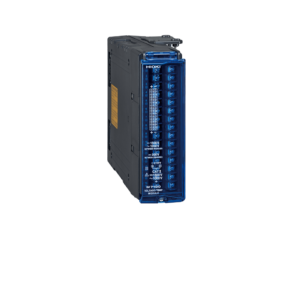

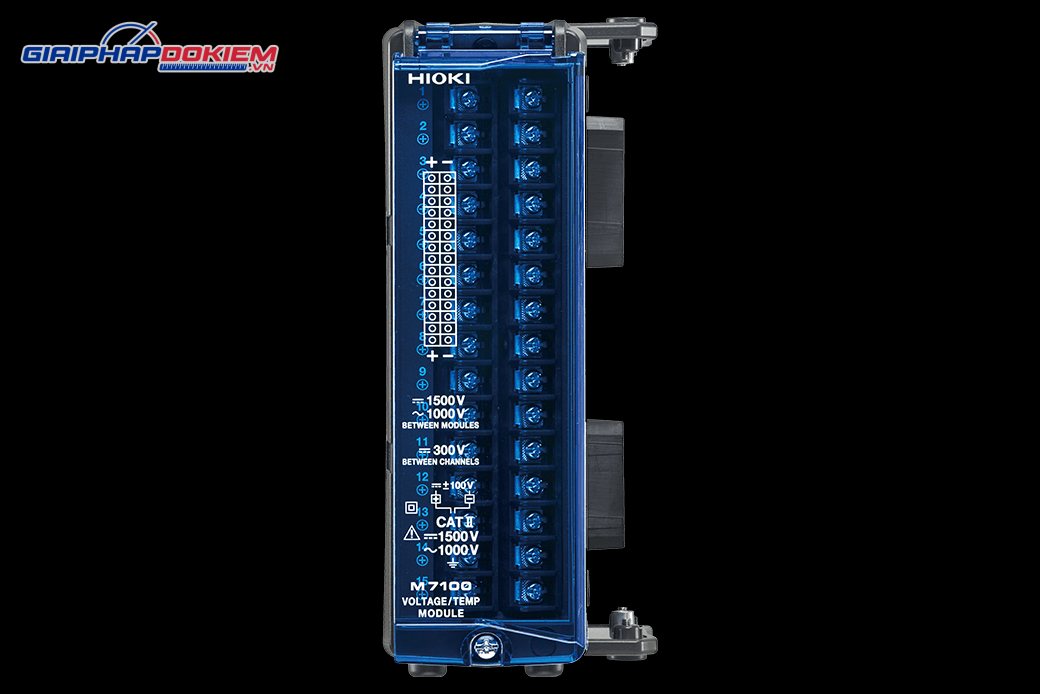

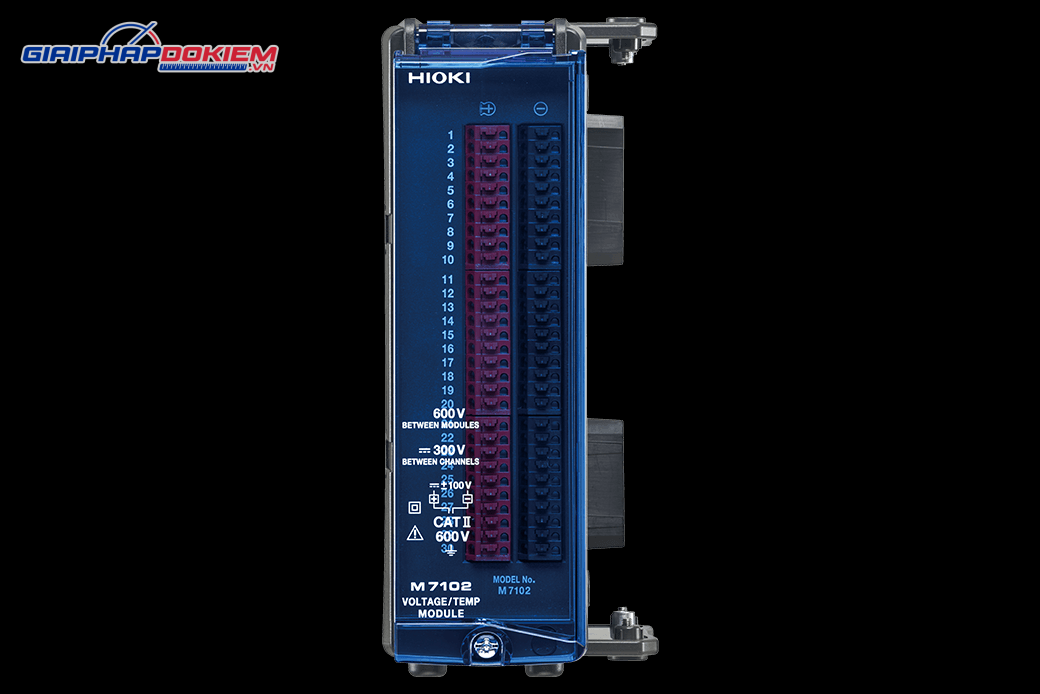

Mô-đunMô-đun điện áp/nhiệt độ M7100Mô-đun điện áp/nhiệt độ M7102
Bộ pinĐối với bộ pin 600 V đến 1500 VĐối với bộ pin 600 V trở xuống
Tối đa. điện áp nối đất định mức1500 V DC, 1000 V AC (CAT II)600V DC, 600V AC (CAT II)
Tối đa. điện áp định mức giữa mô-đun với mô-đun1500 V DC, 1000 V AC600V DC, 600V AC
Tối đa. số kênh15 kênh mỗi mô-đun30 kênh mỗi mô-đun
Tỷ lệ lấy mẫuLên đến 5 mili giâyLên đến 10 mili giây

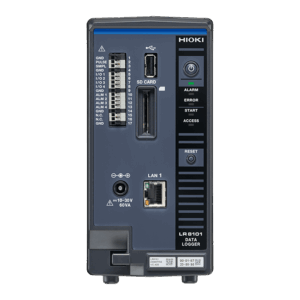

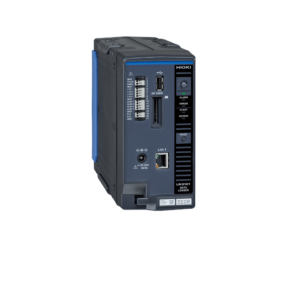

Ngoại cảnhMáy ghi dữ liệu Hioki LR8101Máy ghi dữ liệu Hioki LR8101
Để biết thêm chi tiết sản phẩm

Thông số kỹ thuật chung của LR8101

Độ chính xác của Hioki LR8101 được đảm bảo: 1 năm
Dòng sản phẩmBộ ghi dữ liệu LR8102Bộ ghi dữ liệu LR8101
Các mô-đun có thể kết nốiXem [Tùy chọn] > [Mô-đun đo có thể kết nối]
Số lượng kết nối mô-đun tối đa10
Số lượng bộ ghi nhật ký có thể đồng bộ hóa tối đa10
(Yêu cầu cáp kết nối quang)
N/A
NguồnBộ đổi nguồn AC Z1016 được thiết kế để hoạt động với nguồn điện 12 V DC, chấp nhận biến động lên đến ±10%. Đối với nguồn điện từ bên ngoài, thiết bị này có thể hỗ trợ dải điện áp từ 10 V DC đến 30 V DC, đảm bảo linh hoạt và tương thích với nhiều loại nguồn điện khác nhau.
Dải nhiệt độ và độ ẩm hoạt động−10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)
Số cổng LAN21
Phương thức kết nối[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP[Chức năng LAN2]
XCP trên Ethernet (UDP)
Dữ liệu đo có thể được xuất ra bằng UDP
[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP
Phương tiện bên ngoàiỔ USB, Đảm bảo hoạt động: Z4006 (16 GB)
Hỗ trợ thẻ nhớ SD/thẻ nhớ SDHC, Bảo đảm hoạt động: Z4001 (2 GB), Z4003 (8 GB)
Thiết bị đầu cuối điều khiển bên ngoàiĐầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu cuối GND (5), giao diện CAN (1)Đầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu nối GND (5)
Kích thước và trọng lượng– Không có mô-đun:
Xấp xỉ. 80W × 166H × 238D mm (3,1W × 6,5H × 9,4D in.) (không bao gồm các phần nhô ra), Xấp xỉ. 1,5 kg (3,3 lb)
– Với 1 chiếc M7100 được cài đặt:
Xấp xỉ. 134W × 166H × 263D mm (5,3W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
– Với 10 M7100 được cài đặt:
Xấp xỉ. 620W × 166H × 263D mm (24,4W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
Phụ kiệnThận trọng khi sử dụng ×1, Hướng dẫn khởi động ×1, DVD ×1 (Hướng dẫn khởi động, Tiện ích ghi nhật ký, Sổ tay hướng dẫn, Trình chỉnh sửa CAN, Sổ tay hướng dẫn tiện ích ghi nhật ký, Hướng dẫn sử dụng Lệnh truyền thông, Hướng dẫn sử dụng CAN Editor)
Ghi chú: Hioki LR8101không bao gồm bộ chuyển đổi AC. Phải mua riêng Bộ đổi nguồn AC Z1016 hoặc Cáp nguồn L1012.
