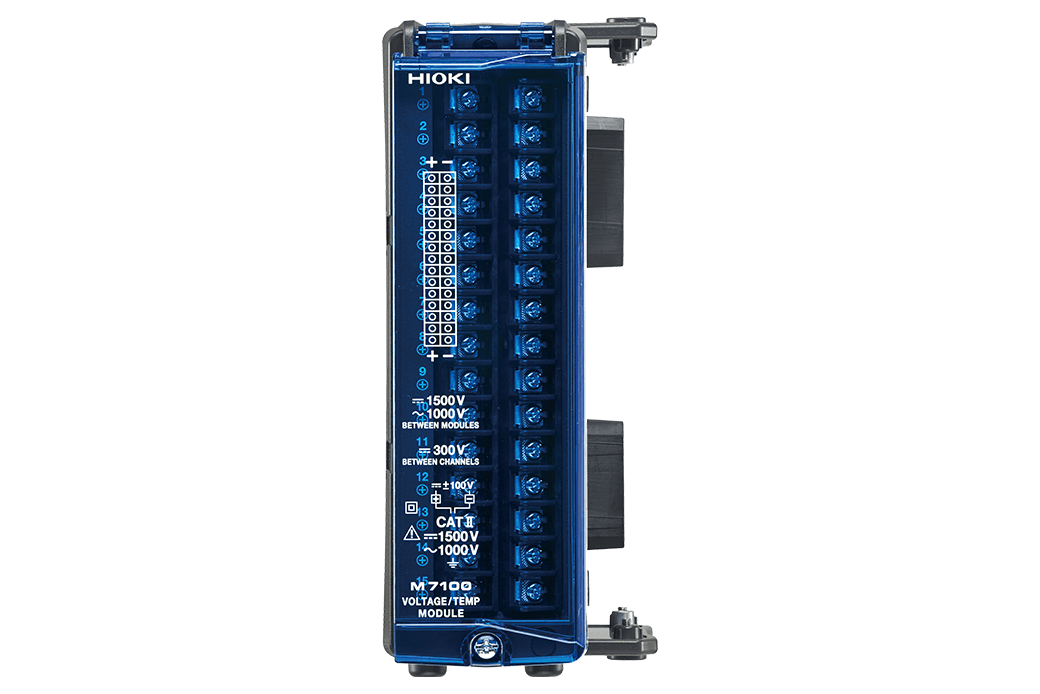

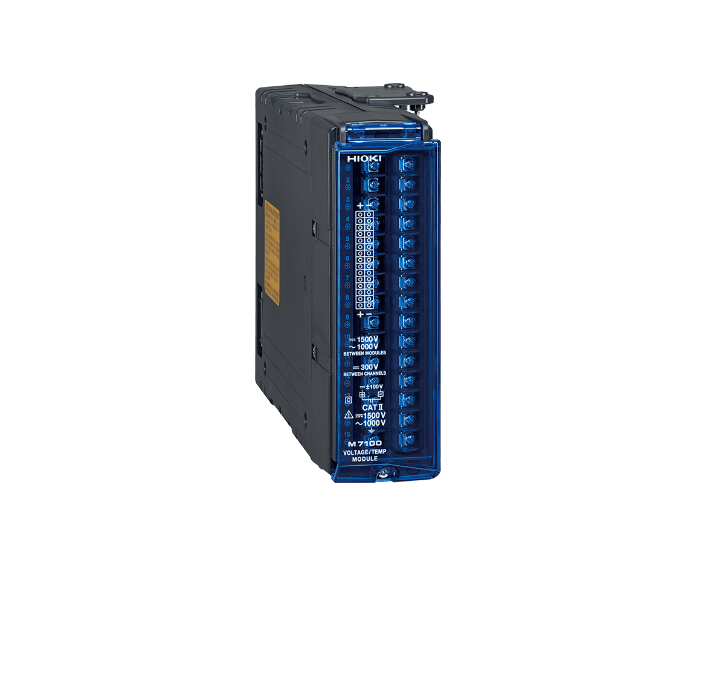

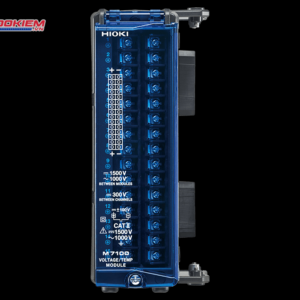

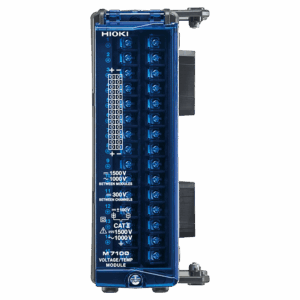

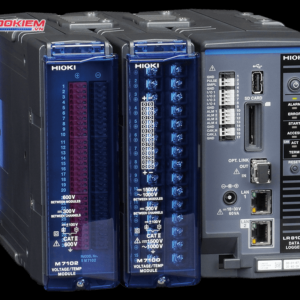

Mô-đun điện áp/nhiệt độ Hioki M7100

Giá (chưa VAT): Liên hệ

Model: M7100 Tình trạng: Còn hàng Nhà sản xuất: Xuất xứ: Nhật Bản Bảo hành: 12 tháng

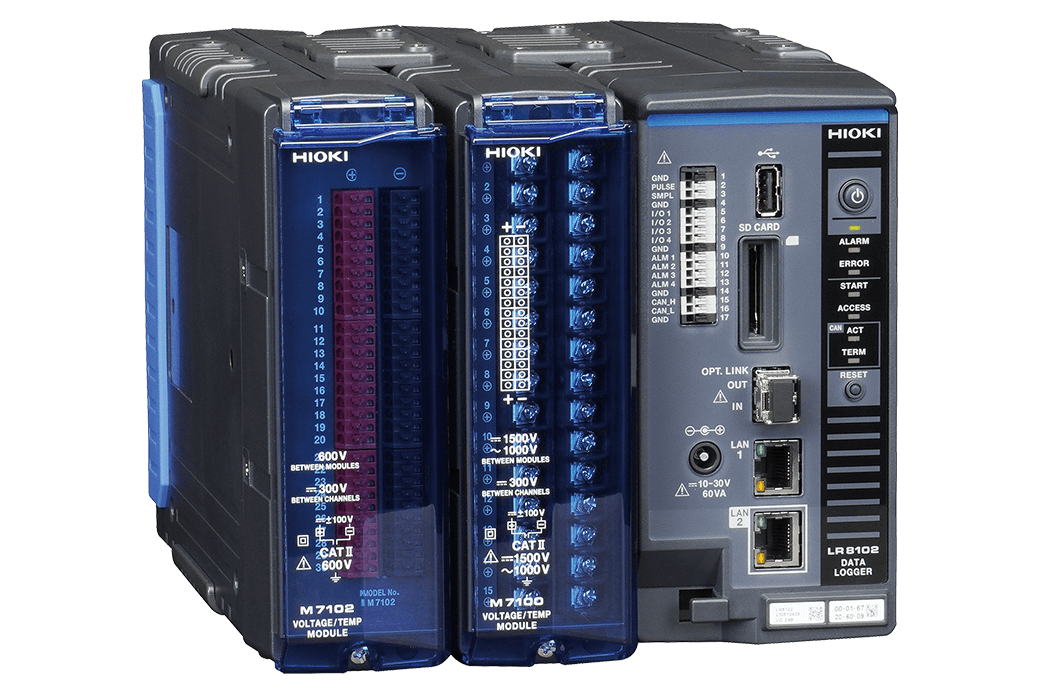

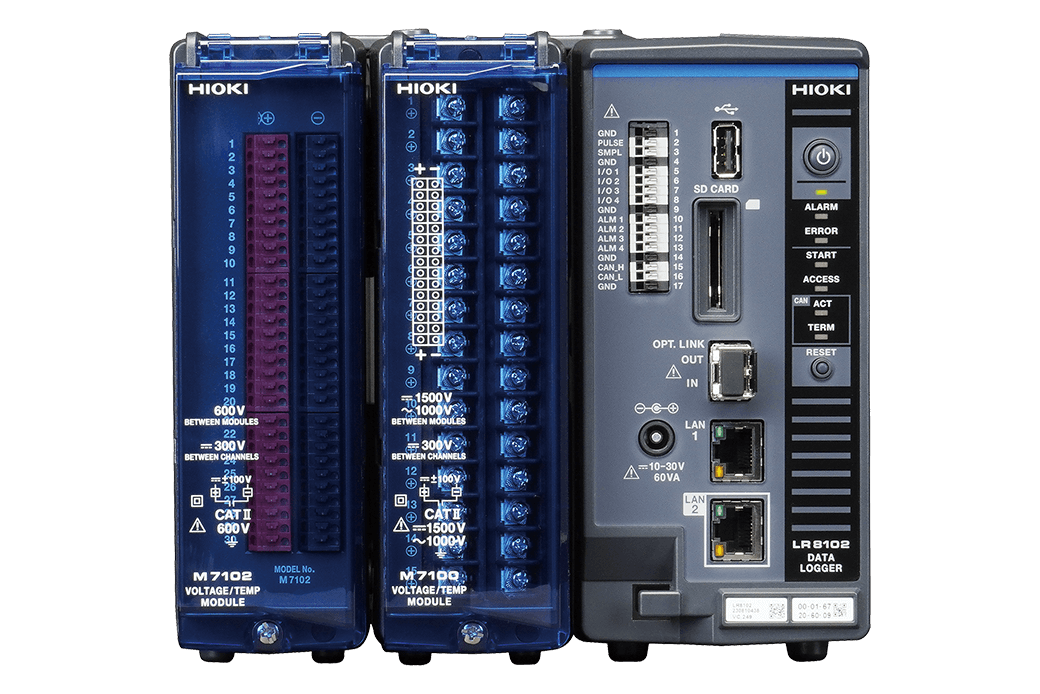

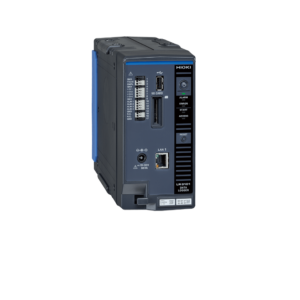

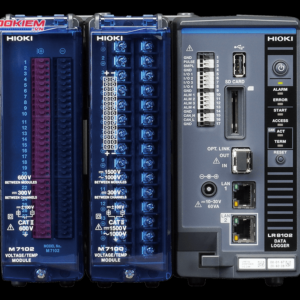

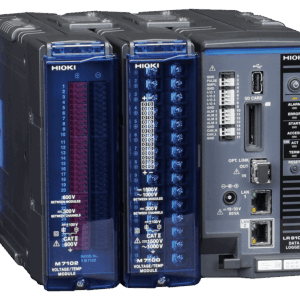

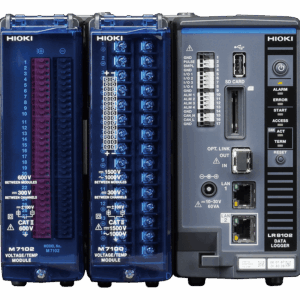

Phụ kiện cho: Hioki LR8101/LR8102

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Tổng quan về Mô-đun điện áp/nhiệt độ Hioki M7100

Hioki M7100 là Mô-đun điện áp/nhiệt độ:

  • Với bộ pin từ 600 V đến 1500 V.
  • Kiểm tra 15 kênh, bao gồm điện áp và độ nóng (sử dụng cặp nhiệt).
  • Phép đo điện áp động lực với độ đo chính xác cao.
  • Ghi lại dữ liệu ở tốc độ nhanh, có khả năng xuất thông tin của từng cell trong thời gian cực ngắn lên đến 5 ms, hỗ trợ HIL (*1).

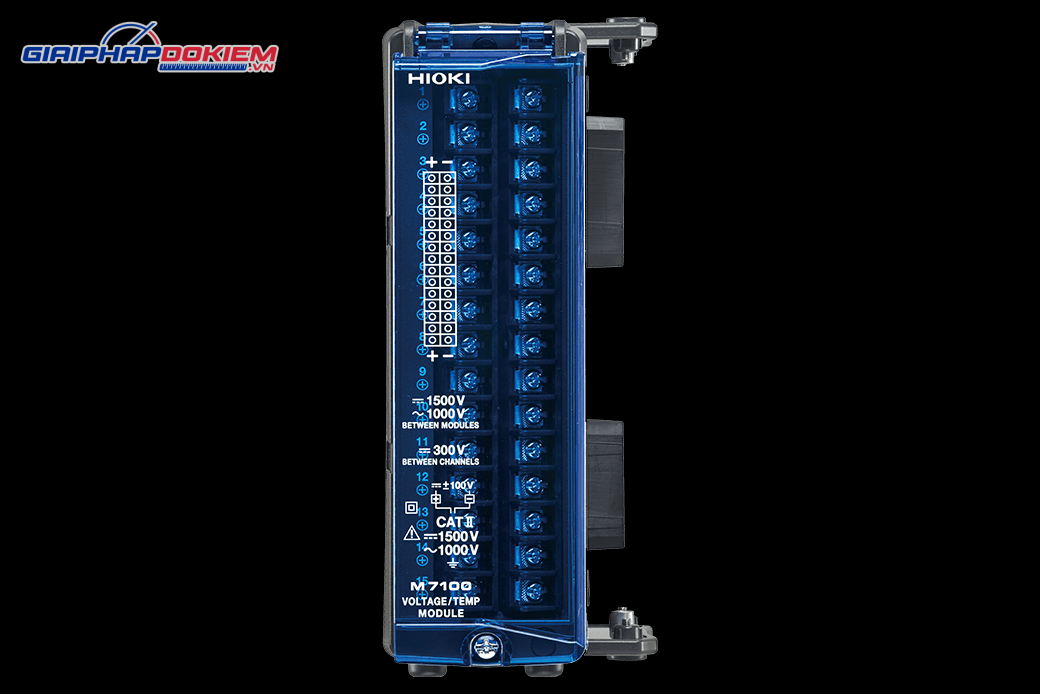

Hioki M7100
Hioki M7100

Tính năng của Hioki M7100

Hioki M7100 lý tưởng để thu thập dữ liệu từ các tế bào pin điện áp cao

Khả năng mở rộng

Đề xuất cải thiện hệ thống pin cao cấp. Hãy bảo vệ tương lai của hệ thống bằng việc nâng cao khả năng chứa thêm nhiều tế bào pin cho những ngày sắp tới. Thiết bị M7100 có khả năng kiểm tra điện áp và nhiệt độ qua 15 kênh với khả năng lấy mẫu chỉ trong 10 ms. Khi hoạt động dưới 8 kênh, thiết bị này đạt được hiệu suất cao hơn, cụ thể là lấy mẫu chỉ trong 5 ms.

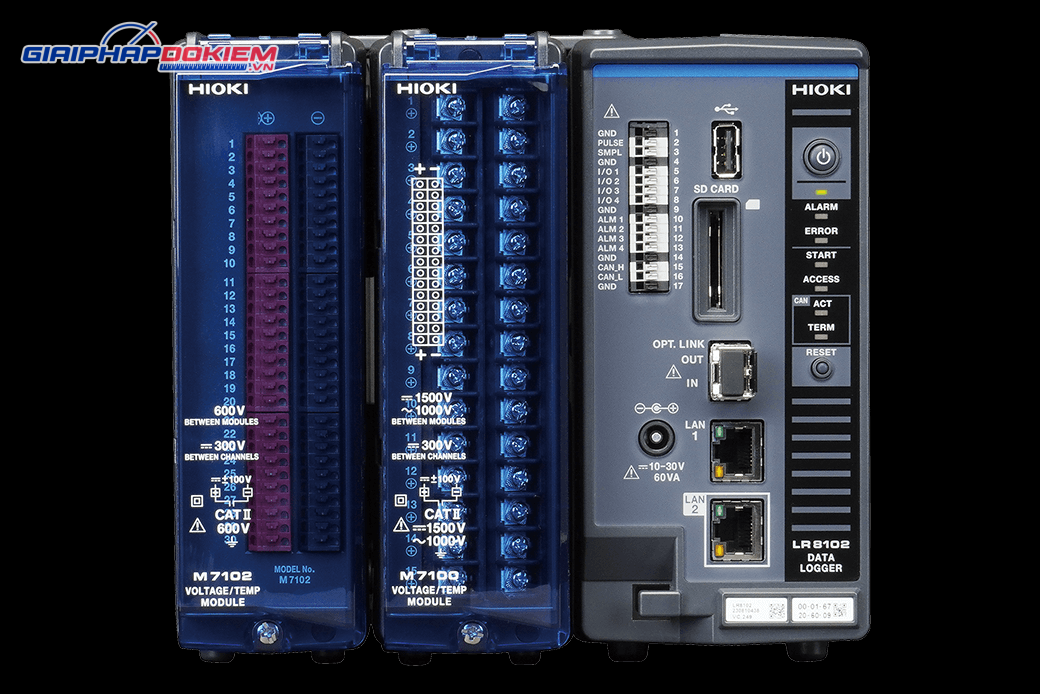

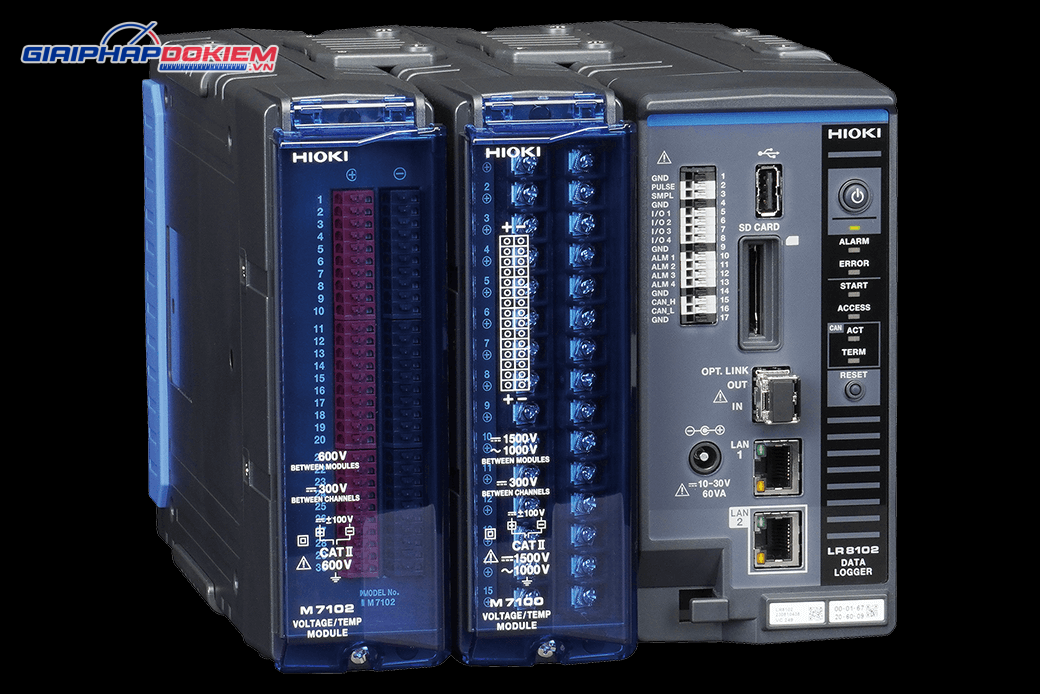

Mô-đun điện áp/nhiệt độ Hioki M7100 Mô-đun điện áp/nhiệt độ Hioki M7100 Mô-đun điện áp/nhiệt độ Hioki M7100

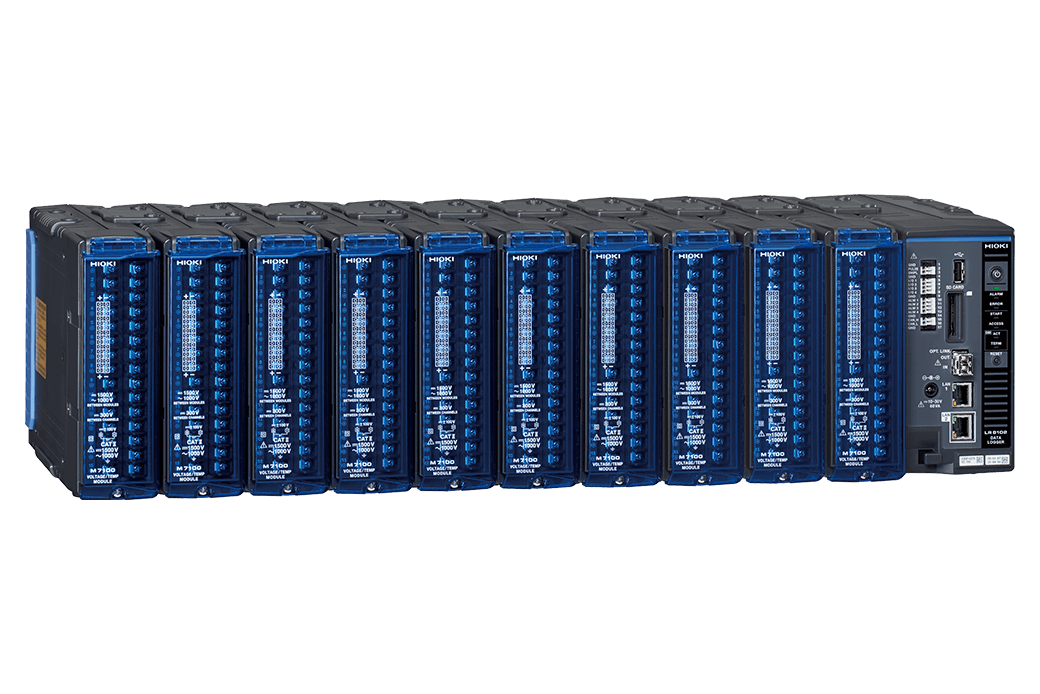

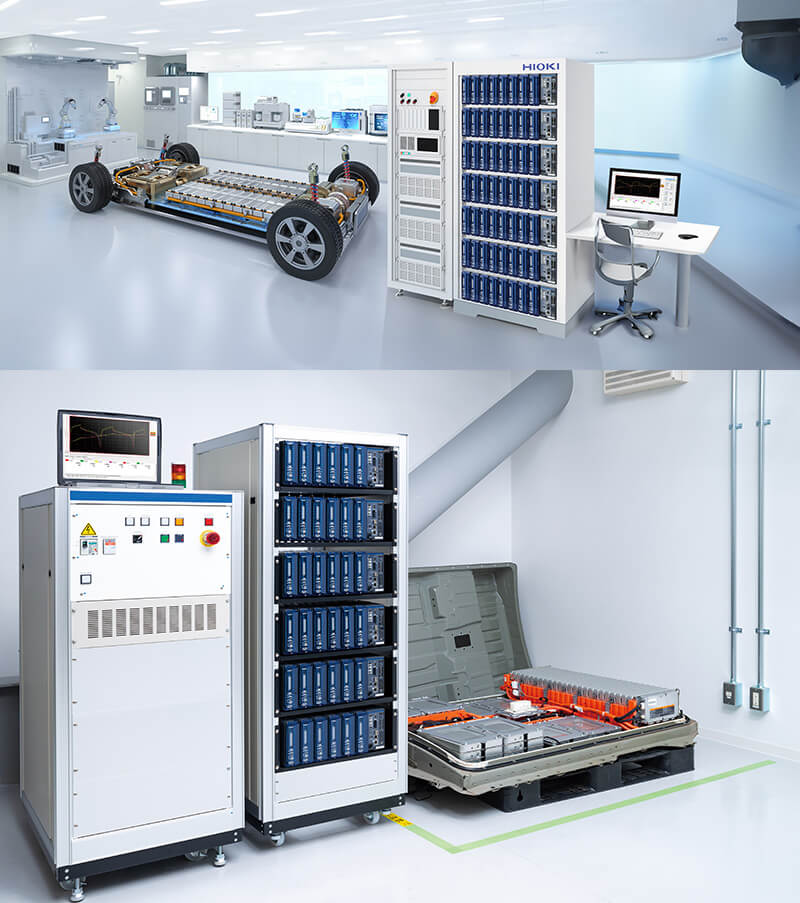

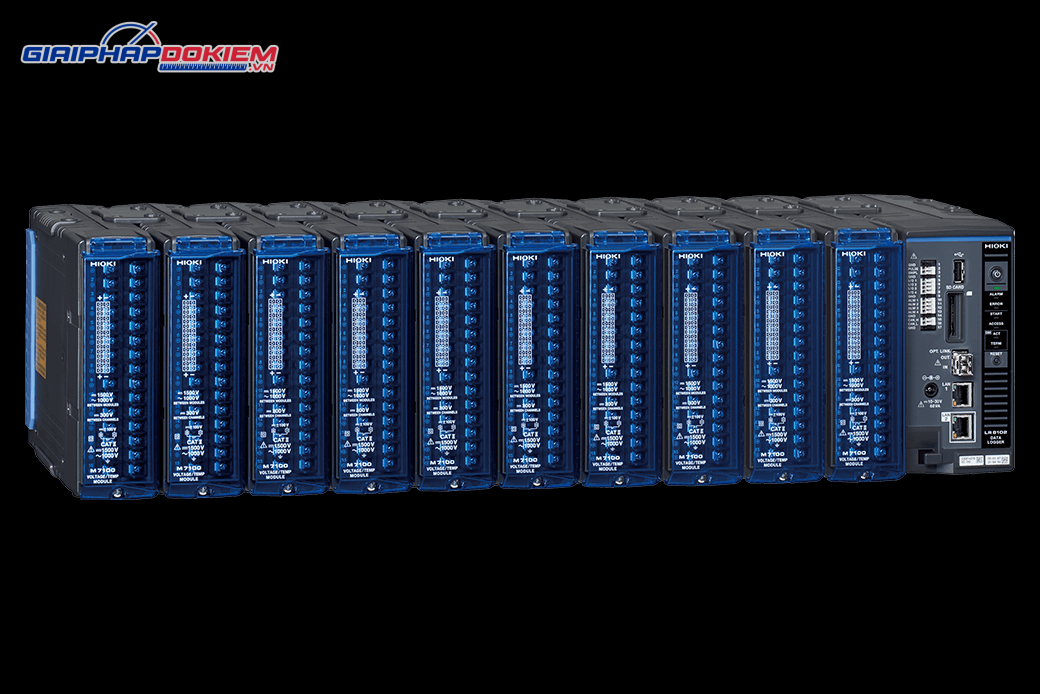

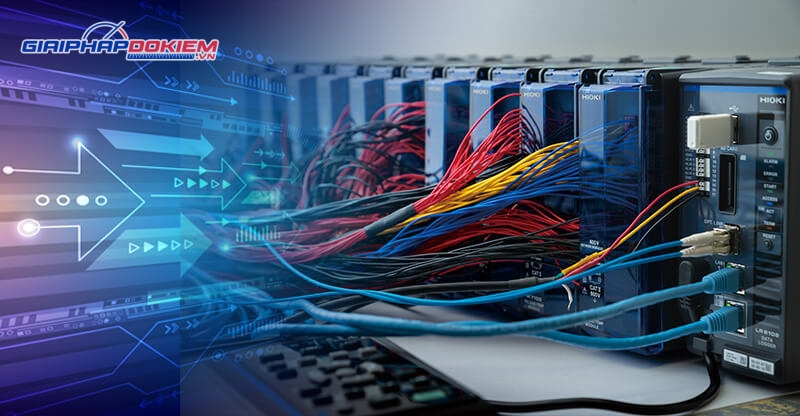

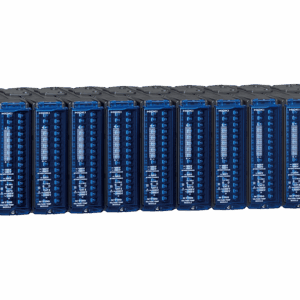

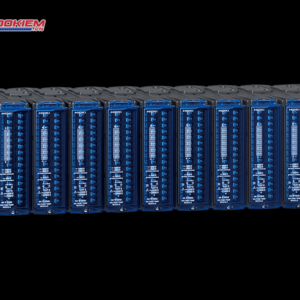

Có thể mở rộng lên đến 10 bộ đo và gắn chúng vào một bộ ghi dữ liệu duy nhất, tăng cường khả năng theo dõi lên đến 150 kênh. Một giá đỡ chuẩn 19 inch theo quy định JIS và EIA có sức chứa một bộ ghi dữ liệu và 6 bộ đo, tổng cộng 90 kênh cho mỗi kệ. Đặc biệt, khi kết nối tối đa 10 thiết bị LR8102 tiên tiến qua cáp quang, việc lấy mẫu có thể được đồng bộ, mở rộng khả năng đo lên đến 1500 kênh.

Tính linh hoạt trong việc mở rộng đảm bảo khả năng sẵn sàng của bạn cho việc kiểm định các hệ thống điện áp cao trong tương lai, với số lượng tế bào pin tăng thêm.

Mô-đun điện áp/nhiệt độ Hioki M7100

Vật liệu cách nhiệt

Đảm bảo an toàn khi kiểm tra điện áp cell của bộ pin 1500 V: Đã mở khóa thành tích

Điện áp tiếp đất lên đến 1500 V DC (Danh mục II) được quy định phù hợp với tiêu chuẩn an toàn EN IEC 61010. Mặc dù điện áp mỗi tế bào pin chỉ vào khoảng 4 V, nhưng để đảm bảo an toàn khi đo điện áp trong một bộ pin có điện áp lên đến 800 V – loại đã được đưa vào sử dụng rộng rãi trong thương mại – cần thiết phải sử dụng thiết bị có điện áp tiếp đất định mức tối thiểu là 800 V DC.

Nhờ vào khả năng chịu điện áp tiếp đất tối đa 1500 V, Mô-đun điện áp/nhiệt độ Hioki M7100 có thể thực hiện các bài kiểm tra an toàn cho pin 800 V và cung cấp một lớp an toàn đáng kể.

Ngoài ra, thiết bị Hioki M7100 còn có thể áp dụng để kiểm tra điện áp và nhiệt độ của các thế hệ pin tiếp theo có điện áp vượt quá 800 V và các hệ thống lưu trữ năng lượng, bao gồm cả những hệ thống lưu trữ năng lượng có điện áp trên 1000 V.

Mô-đun điện áp/nhiệt độ Hioki M7100

Tốc độ cao

Việc tăng tốc truyền dữ liệu lên tới 5 ms cho phép chuyển dữ liệu từ tất cả các ô pin đến hệ thống Hardware-In-the-Loop (HIL) một cách nhanh chóng và trong thời gian thực, đặc biệt là khi chỉ sử dụng thiết bị LR8102. Bộ ghi dữ liệu này có thể gửi thông tin liên tục và nhanh chóng đến hệ thống ngược dòng thông qua giao thức UDP, đảm bảo tốc độ truyền dữ liệu cao và hiệu quả.

Với khả năng lấy mẫu dữ liệu cực nhanh, chỉ trong vòng 5 ms, và khả năng xuất dữ liệu ngay tức thì, Hioki M7100 đặc biệt hữu ích trong việc cung cấp dữ liệu điện áp từng ô một cách liên tục và chính xác cho các quá trình mô phỏng thời gian thực trên hệ thống HIL.

Chức năng này không chỉ cải thiện khả năng mô phỏng và kiểm tra hiệu quả các tình huống sạc và xả trên các hệ thống pin, mà còn tăng cường khả năng phân tích toàn diện, giúp cải thiện sự đồng bộ giữa tổng điện áp được giám sát và dữ liệu điện áp của từng ô pin. Điều này mang lại lợi ích đáng kể trong việc phát triển và kiểm thử hệ thống pin, cũng như trong quá trình nâng cấp và duy trì chất lượng hệ thống sạc/xả.

  • *1: Chức năng giao tiếp CẬP NHẬT dành riêng cho Bộ ghi dữ liệu LR8102.
  • *2: Tốc độ lấy mẫu 5 ms khả dụng khi sử dụng 1 đến 8 kênh đo. (chỉ điện áp)

Mô-đun điện áp/nhiệt độ Hioki M7100

Hiệu suất đo lường

Đo điện áp pin

Dòng điện rò rỉ đến bộ ghi dữ liệu có thể được hạn chế tối thiểu nhờ vào việc các mô-đun đo được thiết kế với điện trở đầu vào tối thiểu 100 MΩ. Cải tiến này giúp đảm bảo rằng việc thu thập dữ liệu được thực hiện một cách chính xác và ổn định, giảm thiểu sự nhiễu loạn có thể ảnh hưởng đến kết quả đo.

Ngoài ra, Hioki M7100 cung cấp các phạm vi đo lường được tối ưu hóa cho các loại pin khác nhau: 6 V cho pin lithium-ion và 2 V cho pin nhiên liệu. Sự linh hoạt này cho phép nó phù hợp với nhiều ứng dụng khác nhau, từ xe điện đến các hệ thống lưu trữ năng lượng tái tạo.

Độ chính xác cao trong việc đo điện áp pin được đảm bảo nhờ vào độ phân giải A/D 18 bit, cho phép phát hiện những thay đổi nhỏ trong điện áp pin, từ đó cung cấp dữ liệu chính xác để phân tích và tối ưu hóa hiệu suất của pin.

Mô-đun điện áp/nhiệt độ Hioki M7100

Ứng dụng của Mô-đun điện áp/nhiệt độ Hioki M7100

Thông số kỹ thuật của M7100

Độ chính xác của Hioki M7100 được đảm bảo: 1 năm
Các mô hình tương thíchBộ ghi dữ liệu LR8101: Model tiêu chuẩn
Bộ ghi dữ liệu LR8102: Model cao cấp
Dải nhiệt độ và độ ẩm hoạt động−10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)
Chịu được điện áp7,4 kV AC trong 1 phút (dòng điện nhạy 1 mA)
Giữa kênh đầu vào (+, −) và LR8101 hoặc LR8102, giữa các mô-đun 350 V AC trong 1 phút (dòng điện nhạy 1 mA), giữa kênh đầu vào (+, −)
Số kênh đầu vào15 kênh
Thiết bị đầu cuối đầu vàoKhối đầu cuối loại vít M3 (2 đầu cuối trên mỗi kênh), được trang bị nắp khối đầu cuối
Các thông số đoVôn
Nhiệt độ (Cặp nhiệt điện: K, J, E, T, N, R, S, B, C)
Phương pháp nhậpPhương pháp quét sử dụng rơle bán dẫn, đầu vào không cân bằng nổi
Tất cả kênh bị cô lập
Độ phân giải A/D18 bit
Điện áp đầu vào tối đa±100V DC
Điện áp tối đa giữa kênh300 V DC
Điện áp nối đất tối đa danh định1500 V DC ở loại đo II, quá điện áp nhất thời dự đoán 8000 V
1000 V AC ở loại đo II, quá điện áp nhất thời dự đoán 6000 V
Điện áp định mức tối đa giữa các mô-đun1500 V DC, 1000 V AC
Kháng đầu vào100 MΩ trở lên (phạm vi điện áp 10 mV fs đến 6 V fs, phạm vi 1-5 V fs, tất cả phạm vi cặp nhiệt điện)
1 MΩ ±5% (điện áp từ 10 V fs đến 100 V fs)
Khoảng thời gian làm mới dữ liệu5 mili giây (*1), 10 mili giây (*2), 20 mili giây, 50 mili giây, 100 mili giây, 200 mili giây, 500 mili giây, 1 giây, 2 giây, 5 giây, 10 giây
Dải đoĐiện áp: 10 mV fs, 20 mV fs, 100 mV fs, 200 mV fs, 1 V fs, 2 V fs, 6 V fs, 10 V fs, 20 V fs, 60 V fs, 100 V fs, 1-5 V fs
Cặp nhiệt điện: 100oC fs, 500oC fs, 2000oC fs
Kích thước và trọng lượngXấp xỉ. 53W × 166H × 263D mm (2,1W × 6,5H × 10,4D in.), Xấp xỉ. 1,3 kg (2,9 lb)
Phụ kiện đi kèmHướng dẫn sử dụng × 1
  • *1: Có thể được chọn khi tất cả kênh đo trên mô-đun được đặt ở dải điện áp và số kênh đang được sử dụng là từ 1 đến 8.
  • *2: Có thể được chọn khi phát hiện đứt dây cặp nhiệt điện được đặt thành TẮT.
