Giới thiệu máy ghi dữ liệu Hioki LR8102

Các thiết bị đo lường ngày càng cần phải có khả năng tinh vi khi áp dụng năng lượng hiệu quả và các công nghệ di động điện tử đang phát triển.

Máy ghi dữ liệu Hioki LR8102 thúc đẩy việc chuyển các thách thức của hệ thống đo lường thành cơ hội, bằng cách bảo đảm an toàn cho các hệ thống có điện áp cao, cung cấp một lượng lớn các kênh đo lường và thực hiện khả năng tương thích dữ liệu với các hệ thống nguồn điện trên cao.

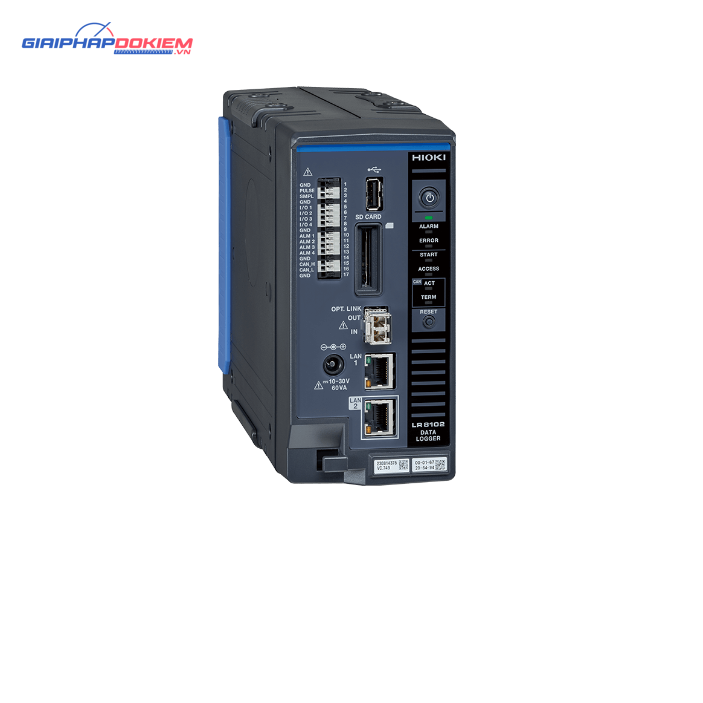

Máy ghi dữ liệu Hioki LR8102

Tính năng của Hioki LR8102

  • Có thể thêm mô-đun đo lường để xây dựng hệ thống đo lường mong muốn.

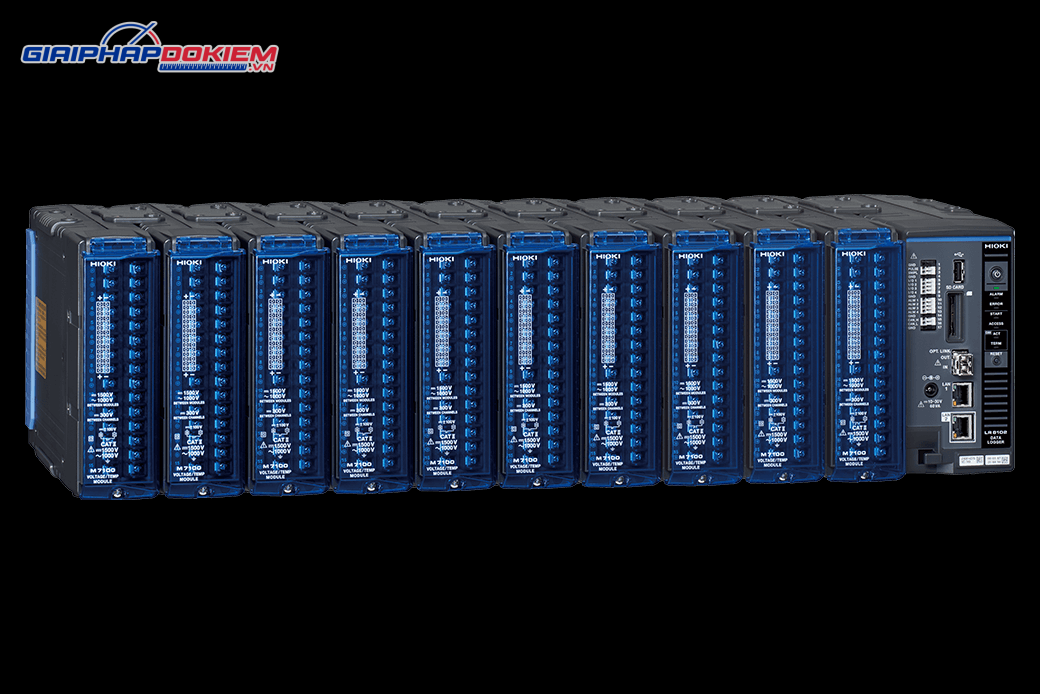

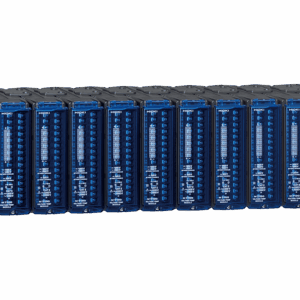

  • Bạn có thể kết nối tối đa 10 mô-đun đo lường trên mỗi bộ ghi.
  • Đối với [LR8102], bạn có thể bổ sung các kênh bằng cách đồng bộ hóa lấy mẫu từ nhiều bộ ghi.
  • [LR8102] Dữ liệu có thể được truyền với tốc độ cao và ở thời gian thực.

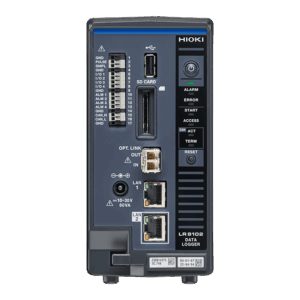

Hioki LR8102
Hioki LR8102

Khả năng thu thập dữ liệu từ bộ pin điện áp cao

Thích hợp để kiểm tra sạc/xả pin

Khái niệm sản phẩm

Bộ pin bao gồm một số lượng lớn các tế bào được kết nối nối tiếp. Vì sự thay đổi về đặc điểm của tế bào có thể dẫn đến suy giảm hiệu suất tổng thể của bộ pin, việc xác định hành vi điện áp và nhiệt độ ở cấp độ tế bào là cực kỳ quan trọng.

Các nhà sản xuất đang thiết kế pin có điện áp ngày càng cao để sử dụng cho xe điện (EV). Khi điện áp pin tăng từ 400 V lên 800 V, việc đo điện áp và nhiệt độ của pin một cách an toàn sẽ trở nên khó khăn hơn.

Các thiết bị dùng để tiến hành kiểm tra sạc/xả các bộ pin điện áp cao này giờ đây phải có điện áp nối đất và mô-đun với mô-đun cao hơn trước đây.

Máy ghi dữ liệu Hioki LR8102

Các mô-đun lý tưởng để sử dụng đo điện áp các ngăn xếp trong bộ pin và trong quá trình thử nghiệm sạc/xả trên dây chuyền sản xuất pin:

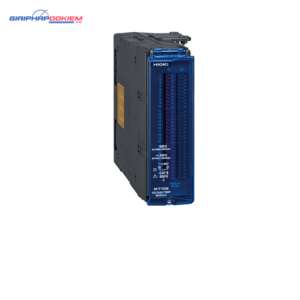

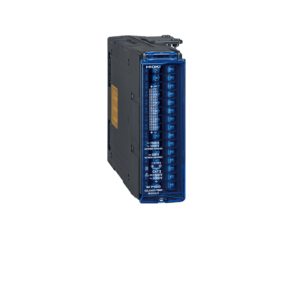

Mô-đunMô-đun điện áp/nhiệt độ M7100Mô-đun điện áp/nhiệt độ M7102
Bộ pinBộ pin 600 V đến 1500 VBộ pin 600 V trở xuống
Tối đa. điện áp nối đất định mức1500 V DC, 1000 V AC (CAT II)600V DC, 600V AC (CAT II)
Tối đa. điện áp định mức giữa mô-đun với mô-đun1500 V DC, 1000 V AC600V DC, 600V AC
Tối đa. số kênh15 kênh mỗi mô-đun30 kênh mỗi mô-đun
Tỷ lệ lấy mẫuLên đến 5 mili giâyLên đến 10 mili giây
Ngoại cảnhMáy ghi dữ liệu Hioki LR8102Máy ghi dữ liệu Hioki LR8102
Để biết thêm chi tiết sản phẩm

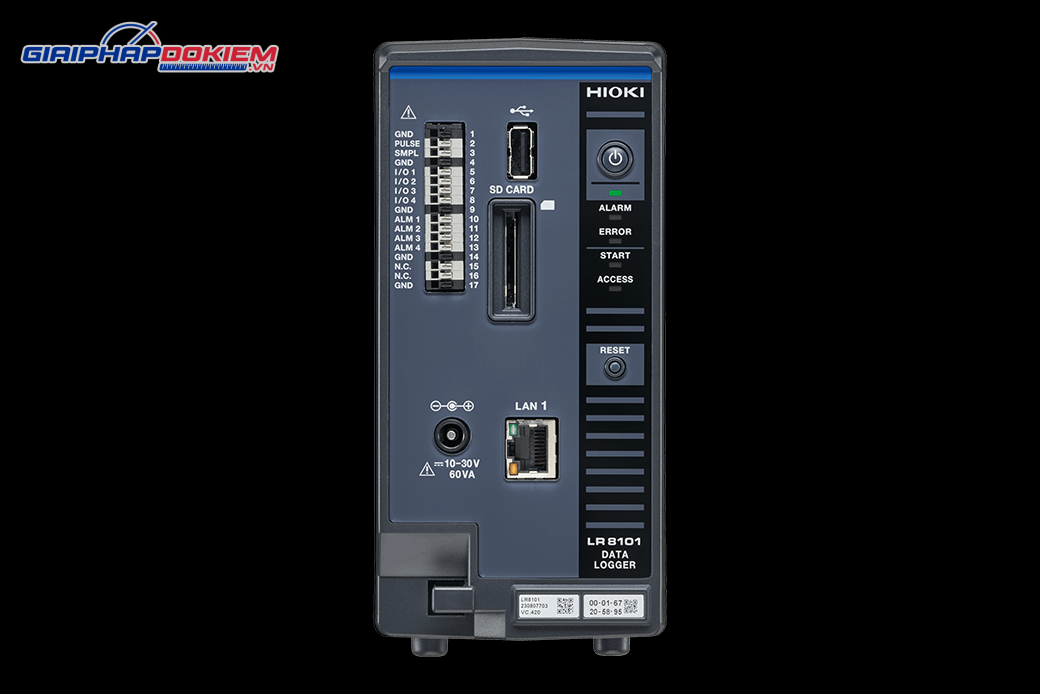

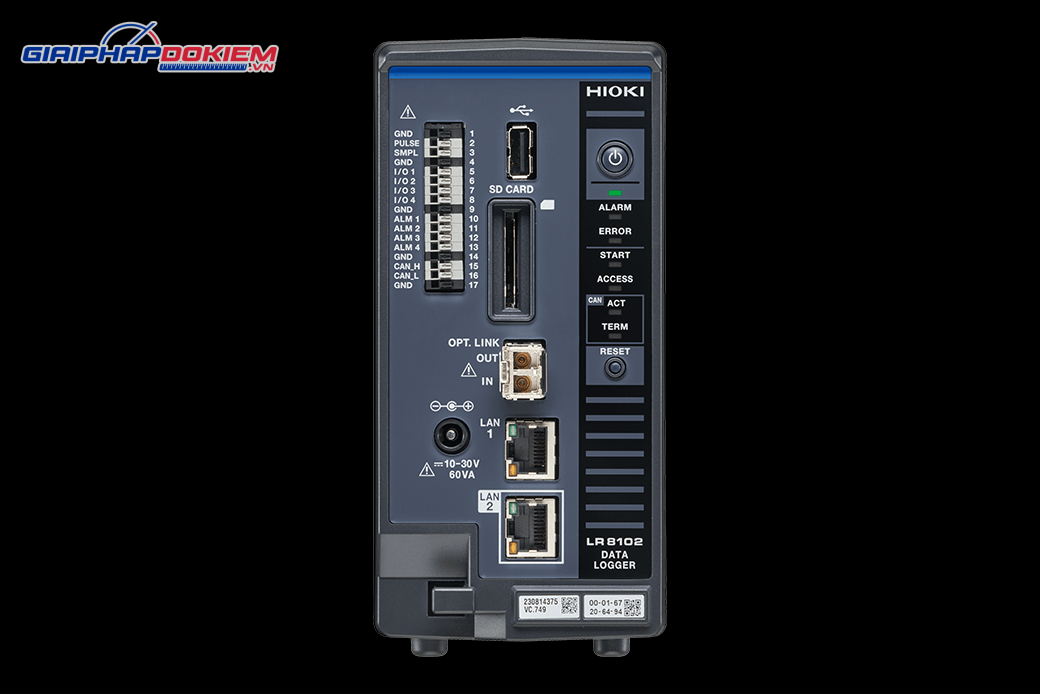

Sự khác biệt giữa LR8101 (Mẫu tiêu chuẩn) và LR8102 (Mẫu nâng cao)

Chức năngLR8102
Mô hình nâng cao
LR8101
Mẫu tiêu chuẩn
Kết nối tối đa 10 mô-đun đo lường
Lưu dữ liệu trên thẻ SD hoặc ổ USB
Điều khiển thiết bị và truyền dữ liệu bằng các lệnh giao tiếp
Dữ liệu đầu ra dựa trên UDP (Truyền dữ liệu tốc độ cao)
(*1)
N/A
Nhiều logger được đồng bộ hóa để đo lường
(*2)
N/A
Dữ liệu đầu ra qua CAN
(*3)
N/A
Ngoại cảnhMáy ghi dữ liệu Hioki LR8102Máy ghi dữ liệu Hioki LR8102

*1: Dữ liệu đầu ra dựa trên UDP

Dữ liệu đo được cung cấp cho mỗi lần lấy mẫu trong thời gian thực và đạt tốc độ nhanh nhất trong khoảng thời gian 5 ms. Điều này rất hữu ích khi cần xử lý thời gian thực, như trong các ứng dụng HIL (Hardware-in-the-Loop).

*2: Nhiều bộ ghi được đồng bộ hóa để đo

Đo lường đồng bộ được kích hoạt thông qua việc sử dụng Cáp kết nối quang L6101 (1 m) tùy chọn hoặc Cáp kết nối quang L6102 (10 m). Dữ liệu đo từ tất cả các thiết bị được đồng bộ hóa có thể được xuất ra qua mạng LAN2 của thiết bị chính.

*3: Xuất dữ liệu qua CAN

Giá trị đo được có thể được xuất ra thông qua Mạng khu vực điều khiển (CAN). Thông tin này có thể được sử dụng để tích hợp dữ liệu với thông tin từ các thiết bị trên xe, ví dụ như hệ thống quản lý pin (BMS).

Thông số kỹ thuật chung của LR8102

Độ chính xác của Hioki LR8102 được đảm bảo: 1 năm
Dòng sản phẩmBộ ghi dữ liệu LR8102Bộ ghi dữ liệu LR8101
Các mô-đun có thể kết nốiXem [Tùy chọn] > [Mô-đun đo có thể kết nối]
Số lượng kết nối mô-đun tối đa10
Số lượng bộ ghi nhật ký có thể đồng bộ hóa tối đa10
(Yêu cầu cáp kết nối quang)
N/A
NguồnBộ đổi nguồn AC: Bộ đổi nguồn AC Z1016 (hoạt động trên 12 V DC ±10%)
Nguồn điện bên ngoài: 10 V DC đến 30 V DC
Dải nhiệt độ và độ ẩm hoạt động−10 ° C đến 50 ° C (14 ° F đến 122 ° F), 80% RH trở xuống (không ngưng tụ)
Số cổng LAN21
Phương thức kết nối[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP[Chức năng LAN2]
XCP trên Ethernet (UDP)
Dữ liệu đo có thể được xuất ra bằng UDP
[Chức năng LAN1]
Thu thập dữ liệu và thiết lập điều kiện ghi bằng Logger Utility
Đặt địa chỉ IP ban đầu bằng Logger Utility
Cài đặt và điều khiển ghi bằng lệnh giao tiếp
Thu thập dữ liệu theo cách thủ công bằng Máy chủ FTP
Tự động gửi dữ liệu qua FTP (FTP client)
Chức năng máy chủ HTTP
XCP trên Ethernet (TCP)
Chức năng máy khách NTP
Phương tiện bên ngoàiỔ USB, Đảm bảo hoạt động: Z4006 (16 GB)
Hỗ trợ thẻ nhớ SD/thẻ nhớ SDHC, Bảo đảm hoạt động: Z4001 (2 GB), Z4003 (8 GB)
Thiết bị đầu cuối điều khiển bên ngoàiĐầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu cuối GND (5), giao diện CAN (1)Đầu vào xung/logic (1), Đầu vào lấy mẫu bên ngoài (1), Đầu vào và đầu ra bên ngoài (4), Đầu ra cảnh báo (4), Đầu nối GND (5)
Kích thước và trọng lượng– Không có mô-đun:
Xấp xỉ. 80W × 166H × 238D mm (3,1W × 6,5H × 9,4D in.) (không bao gồm các phần nhô ra), Xấp xỉ. 1,5 kg (3,3 lb)
– Với 1 chiếc M7100 được cài đặt:
Xấp xỉ. 134W × 166H × 263D mm (5,3W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
– Với 10 M7100 được cài đặt:
Xấp xỉ. 620W × 166H × 263D mm (24,4W × 6,5H × 10,4D in.) (không bao gồm các phần nhô ra)
Phụ kiệnThận trọng khi sử dụng ×1, Hướng dẫn khởi động ×1, DVD ×1 (Hướng dẫn khởi động, Tiện ích ghi nhật ký, Sổ tay hướng dẫn, Trình chỉnh sửa CAN, Sổ tay hướng dẫn tiện ích ghi nhật ký, Hướng dẫn sử dụng Lệnh truyền thông, Hướng dẫn sử dụng CAN Editor)
Ghi chú: Hioki LR8102 không bao gồm bộ chuyển đổi AC. Phải mua riêng Bộ đổi nguồn AC Z1016 hoặc Cáp nguồn L1012.
