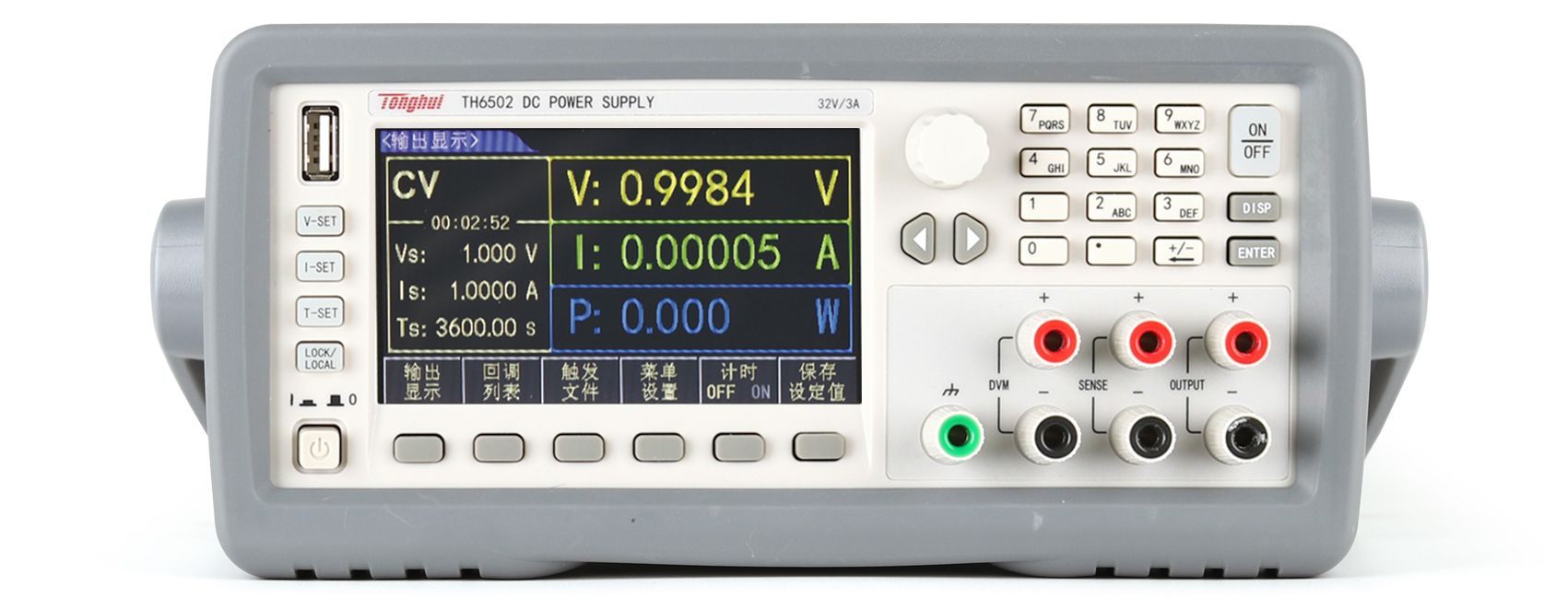

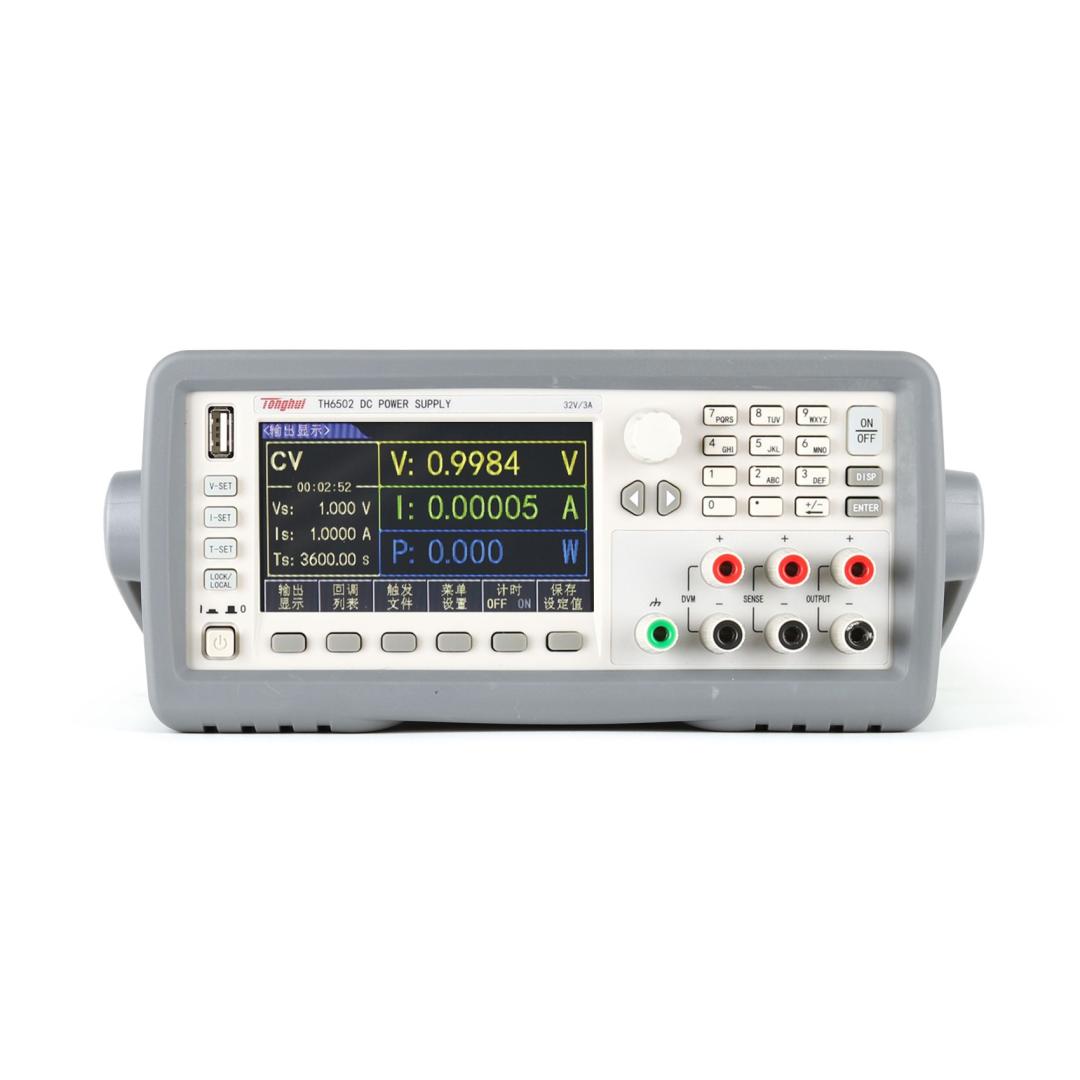

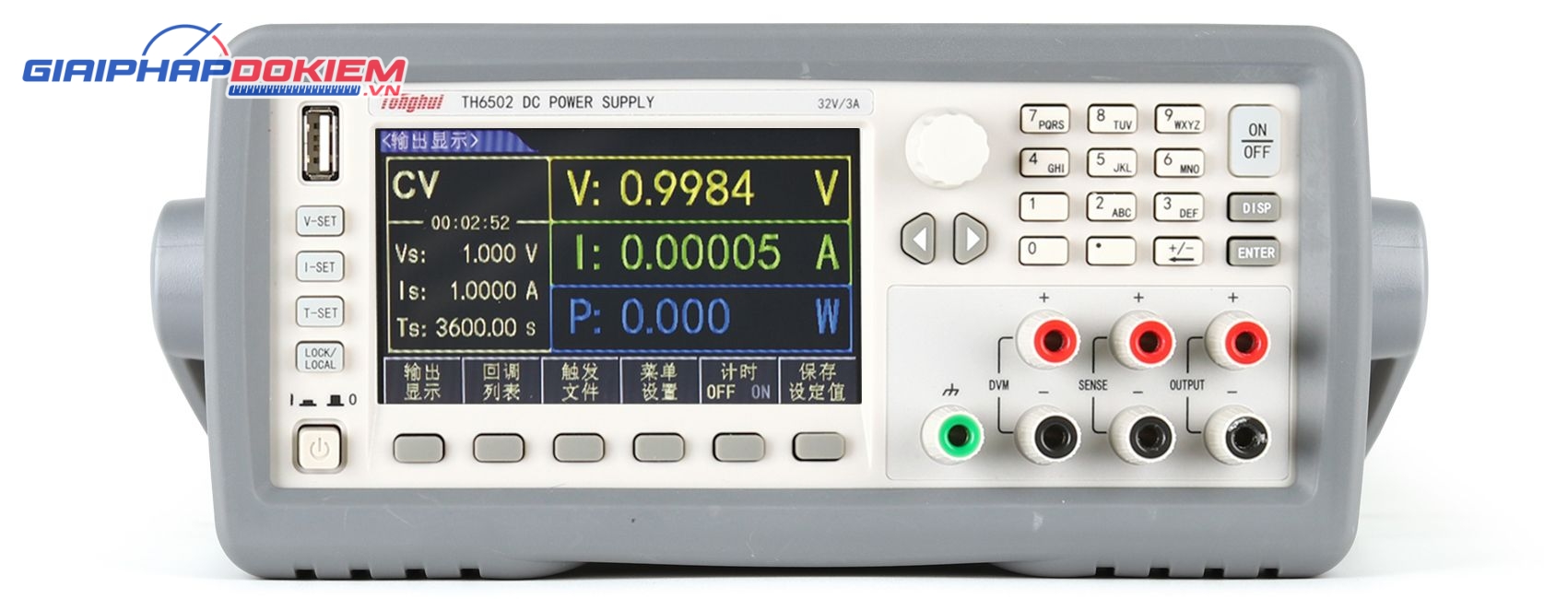

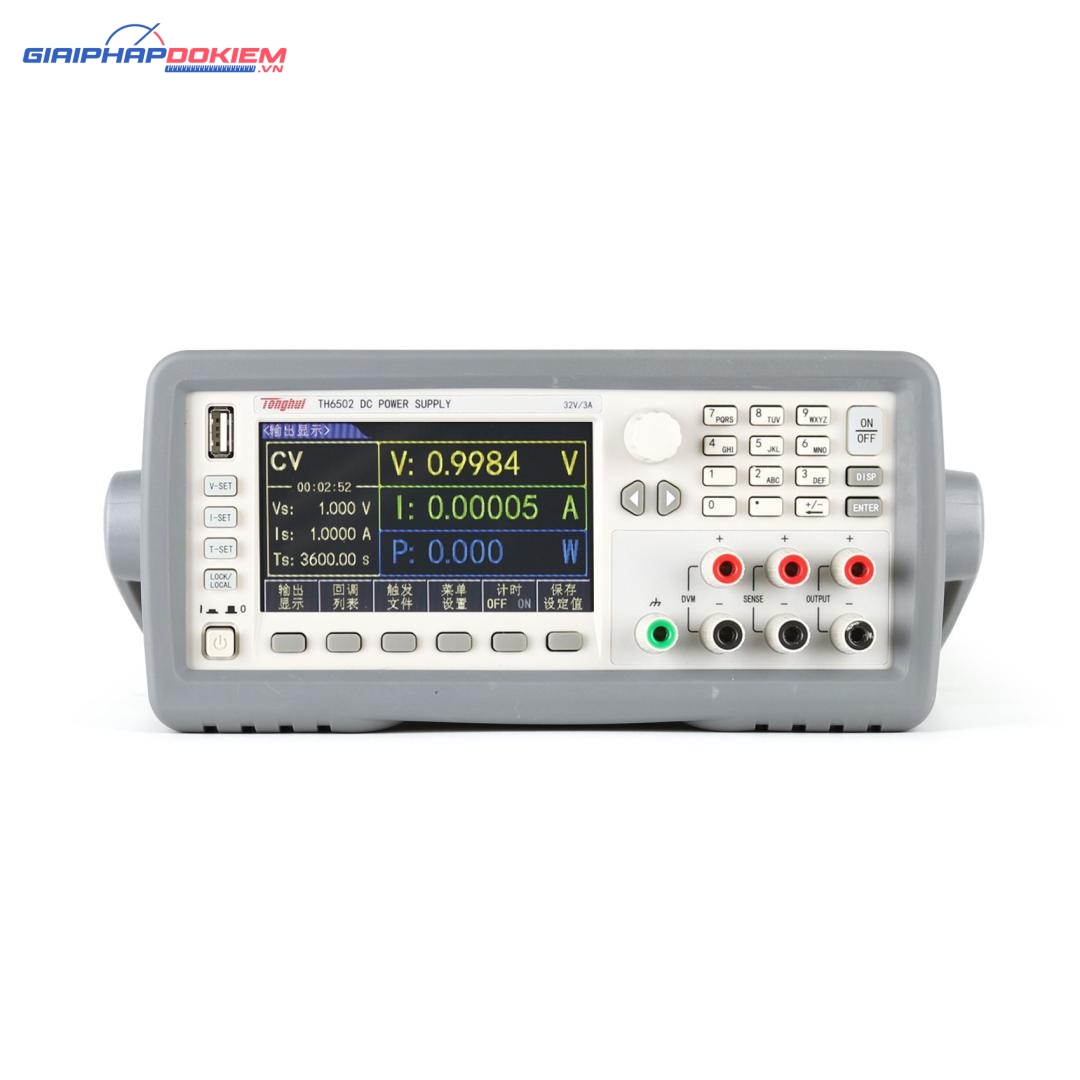

Nguồn DC lập trình tuyến tính TongHui TH6502

Nguồn DC lập trình tuyến tính TongHui TH6502

Dòng nguồn DC lập trình độ chính xác cao TH6500 bao gồm sáu mẫu (96W-216W), với ưu điểm nổi bật nhất là độ chính xác và độ phân giải cực cao, cũng như thời gian tăng điện áp cực nhanh. Thiết bị tích hợp vôn kế và ôm kế để dễ dàng kiểm tra điện áp và điện trở bên ngoài.

Dòng nguồn TH6500 đều có thiết kế đầu ra tuyến tính, lập trình được, mang lại hiệu suất vượt trội với đặc điểm là độ gợn sóng thấp, độ nhiễu thấp, độ chính xác cao và độ ổn định mạnh mẽ. Toàn bộ dòng sản phẩm đều được trang bị màn hình LED TFT 4,3 inch, hiển thị đồng thời tất cả các cài đặt và thông số đầu ra để mang lại trải nghiệm người dùng trực quan hơn. Thiết kế giao diện người dùng sử dụng thao tác dựa trên menu, với các phím mềm và núm xoay để điều khiển và nhập thông số, giúp việc sử dụng thuận tiện và nhanh chóng, rất phù hợp cho các hoạt động dây chuyền sản xuất nhanh và các ứng dụng trong trường đại học và phòng thí nghiệm.

Dòng TH6500 còn sở hữu khả năng chỉnh sửa mạnh mẽ. Thiết bị có thể lưu trữ 10 tệp kiểm tra, mỗi tệp gồm 100 bước kiểm tra có thể chỉnh sửa, có thể được truy xuất chỉ bằng một cú nhấp chuột khi cần thiết, và cũng hỗ trợ xuất tệp kiểm tra theo chu kỳ.

Dòng sản phẩm TH6500 được trang bị tiêu chuẩn các giao diện RS232, USB HOST và USB DEVICE, cùng với giao diện GPIB tùy chọn. Nó hỗ trợ các giao thức truyền thông SCPI và MODBUS, cho phép dễ dàng lựa chọn phần mềm máy tính chủ hoặc chỉnh sửa tùy chỉnh để đáp ứng nhu cầu tích hợp hệ thống. Kích thước nhỏ gọn, kích thước khung máy tiêu chuẩn và các đầu ra ở mặt trước và mặt sau giúp bộ nguồn dòng TH6500 dễ dàng tích hợp vào các giá đỡ máy chủ tiêu chuẩn.

Đặc trưng

A. Độ chính xác cao, độ gợn sóng thấp, độ nhiễu thấp

Nguồn điện DC hiệu suất cao là yếu tố cơ bản để kiểm tra chính xác. Dòng TH6500 tự hào có độ chính xác cao nhất trong dòng TH6000, với độ phân giải đọc điện áp và dòng điện lên đến 0,1mV và 0,01mA tương ứng. Độ gợn sóng đầu ra được kiểm soát trong phạm vi 3mVp-p, giảm đáng kể tác động tiềm tàng của nhiễu lên thiết bị cần kiểm tra.

B. Tạo điều kiện thuận lợi cho việc tích hợp tự động hóa

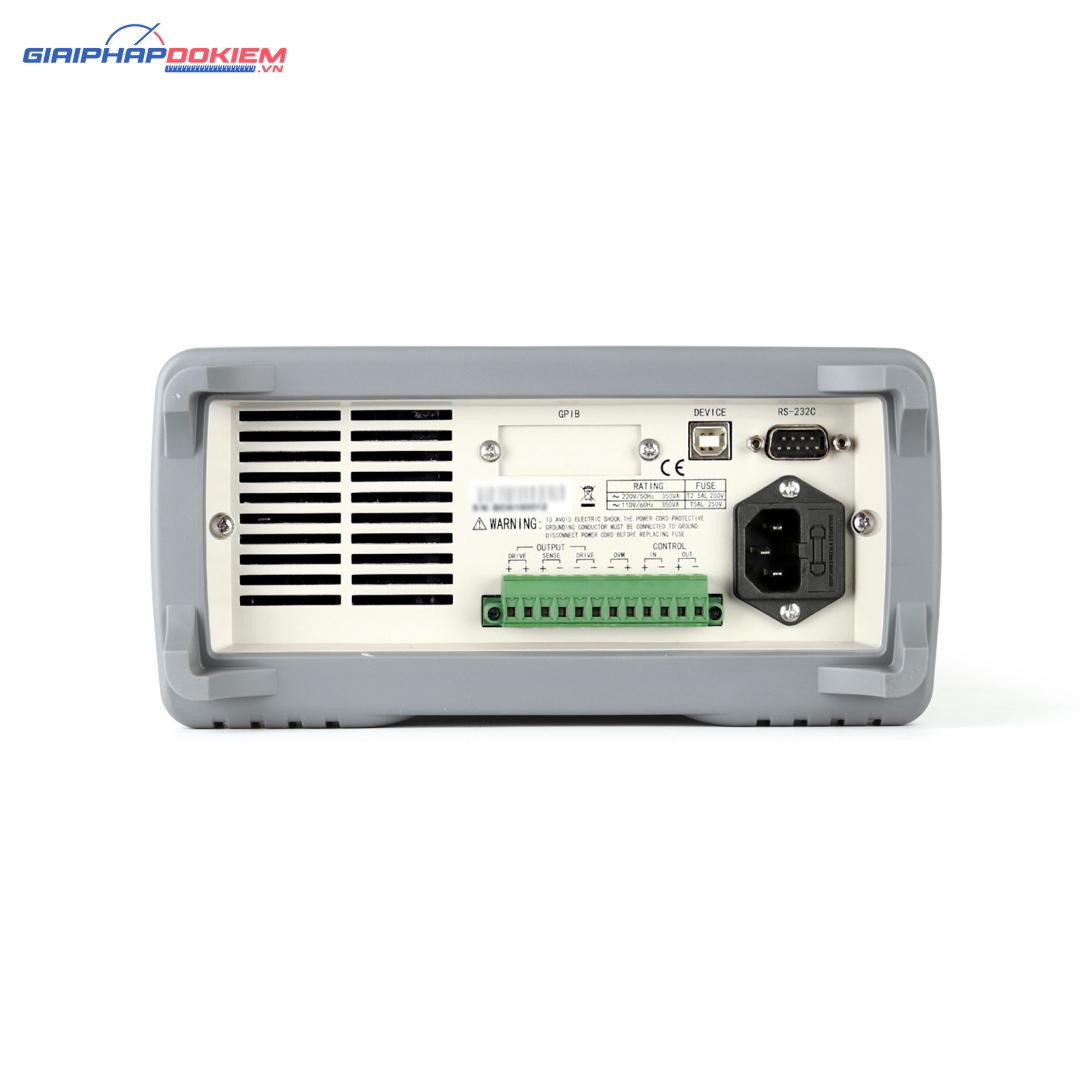

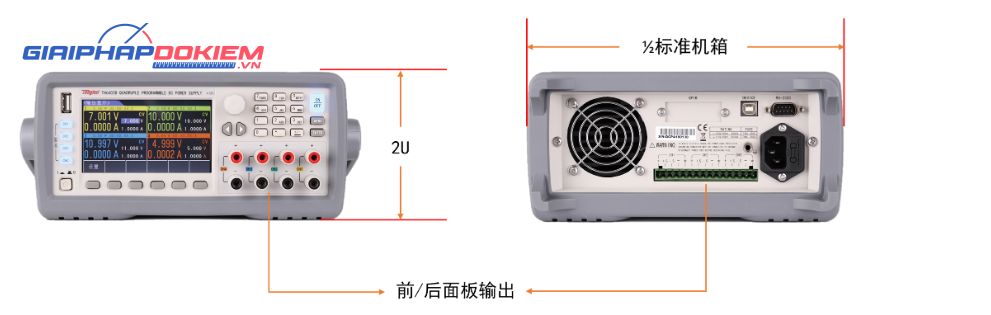

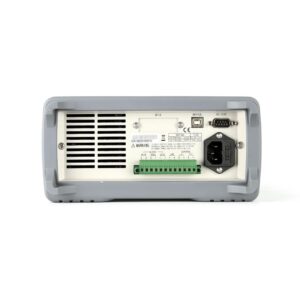

Bộ nguồn dòng TH6500 được trang bị các đầu ra, đầu thu mẫu và đầu kiểm tra ở cả mặt trước và mặt sau. Chúng có kích thước khung tiêu chuẩn 1/2 và được trang bị đầy đủ các giao diện truyền thông, hỗ trợ các giao thức truyền thông SCPI và MODBUS, giúp dễ dàng tích hợp vào các hệ thống tự động hóa.

C. Chức năng bù từ xa

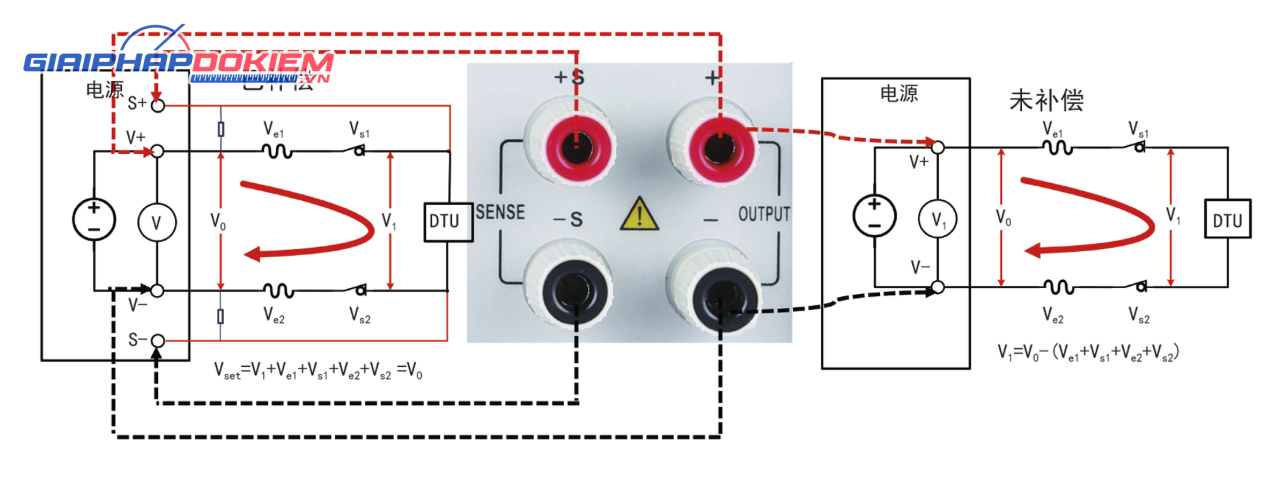

Khi dòng điện đầu ra của thiết bị lớn và dây dẫn mỏng, có điện trở cao, một điện áp lớn sẽ được tạo ra trên dây dẫn từ đầu ra của thiết bị đến thiết bị cần kiểm tra (DUT), khiến điện áp thực tế trên DUT thấp hơn điện áp đầu ra của thiết bị. Sử dụng chức năng bù từ xa có thể bù lại sự sụt giảm điện áp trên dây dẫn thử nghiệm, đảm bảo điện áp trên DUT bằng với điện áp đầu ra đã được thiết lập.

D. Thiết kế lấy con người làm trung tâm

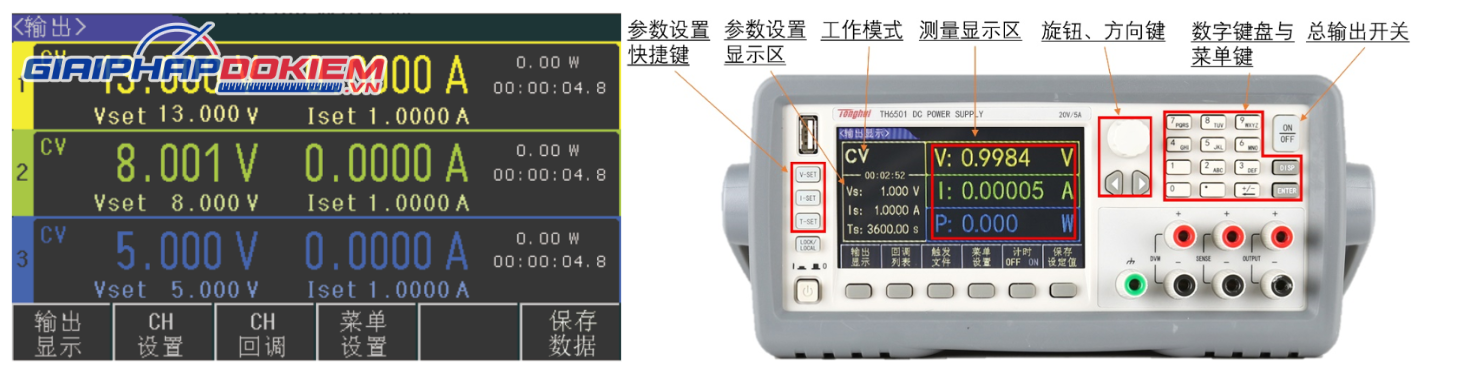

Toàn bộ dòng sản phẩm H6500 đều được trang bị màn hình LCD TFT 4,3 inch, hiển thị đồng thời tất cả các thông số cài đặt và đầu ra trên cùng một màn hình. Phía bên trái màn hình, tương ứng với khu vực cài đặt thông số, có các nút cài đặt nhanh cho điện áp, dòng điện và thời gian, giúp việc sử dụng thuận tiện và trực quan hơn. Núm xoay mã hóa kỹ thuật số và bàn phím số cho phép nhập các thông số cài đặt nhanh chóng và chính xác, tránh được sự thiếu hiệu quả và không chính xác liên quan đến việc điều chỉnh bằng chiết áp.

E. Khả năng chỉnh sửa mạnh mẽ

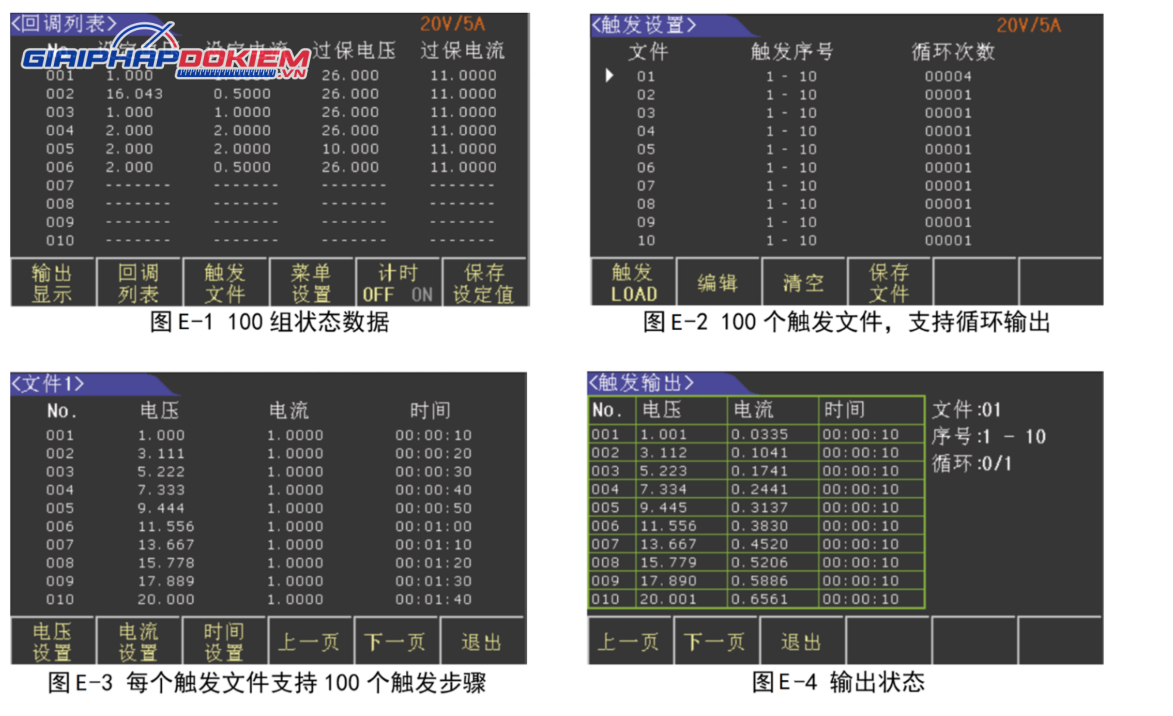

Danh sách gọi lại của thiết bị có thể lưu trữ 100 bộ dữ liệu trạng thái. Mỗi bộ có thể có điện áp, dòng điện, điện áp bảo vệ quá tải và dòng điện bảo vệ quá tải được thiết lập, và có thể được gọi lại trực tiếp từ danh sách gọi lại khi cần (Hình E-1). Thiết bị cũng có chức năng gọi lại nhanh 100 tệp kích hoạt (Hình E-2), mỗi tệp chứa 100 bước kích hoạt (Hình E-3). Mỗi bước kích hoạt cho phép chỉnh sửa điện áp đầu ra, dòng điện đầu ra và thời gian đầu ra, và mỗi tệp kiểm tra cho phép chỉnh sửa số lượng đầu ra vòng lặp. Khi nhận được tín hiệu kích hoạt, nguồn điện sẽ thực hiện các tác vụ đầu ra theo trình tự của tệp kiểm tra và trạng thái đầu ra được hiển thị trên trang <Đầu ra kích hoạt> (Hình E-4).

F. Chức năng ghi dữ liệu

Dòng sản phẩm TH6500 cũng có thể ghi lại điện áp đầu ra, dòng điện đầu ra và dữ liệu thời gian, với tốc độ lấy mẫu dữ liệu khoảng 100ms. Sau khi thu thập dữ liệu hoàn tất, dữ liệu được lưu dưới dạng bảng tính Excel trên ổ USB để dễ dàng phân tích sau này.

G. Chức năng đo điện áp và điện trở

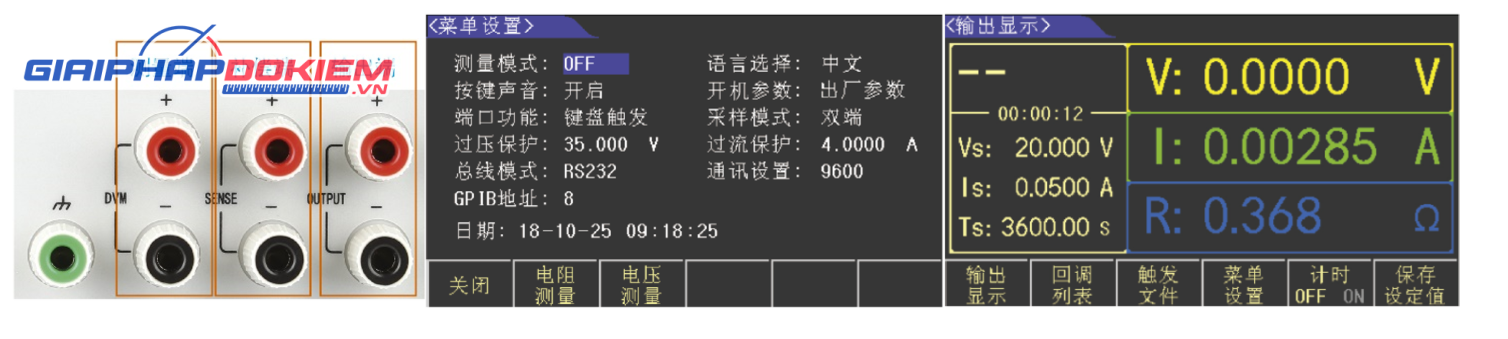

Bộ nguồn dòng TH6500 được trang bị vôn kế kỹ thuật số 5,5 chữ số và đồng hồ đo điện trở miliôm để đo điện áp và điện trở bên ngoài.

Ứng dụng TongHui TH6502

■  Kiểm tra tổng quát cho nghiên cứu và phát triển cũng như xác minh thiết kế

■  Kiểm tra và bảo trì định kỳ các bàn làm việc trên dây chuyền sản xuất

■  Kiểm thử tích hợp thiết bị tự động

■  Thử nghiệm mô phỏng hệ thống quang điện mặt trời

■  Thử nghiệm mô phỏng xe năng lượng mới

■  Phòng thí nghiệm giảng dạy

Thông số kỹ thuật
