Phụ kiện phân tích máy phổ Siglent F604MS

Giới thiệu Phụ kiện phân tích máy phổ Siglent F604MS

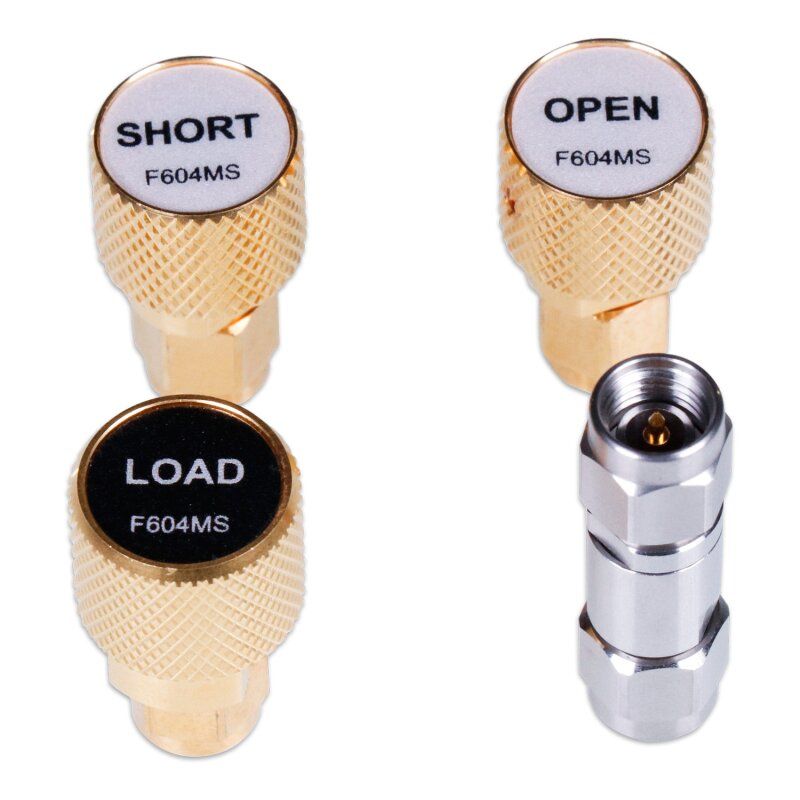

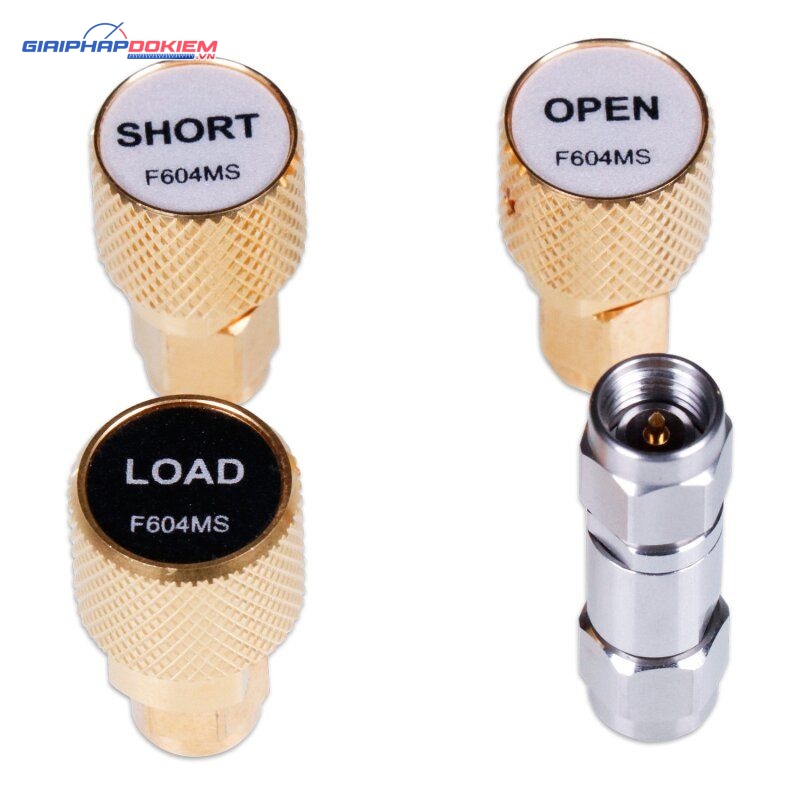

Phụ kiện phân tích máy phổ Siglent F604MS được sử dụng để hiệu chuẩn các máy phân tích phổ và vector của Siglent. Các chuẩn này bao gồm điện trở kết thúc cố định 50 Ω, tải hở, tải ngắn mạch và bộ chuyển đổi xuyên mạch.

Thông số kỹ thuật của F604MS rất giống với bộ hiệu chuẩn cơ khí Keysight 85033E và có thể được sử dụng như một thiết bị thay thế gần đúng cho 85033E, hoặc sử dụng chuẩn của 85033E trong các máy phân tích mạng.

Thông số kỹ thuật của Siglent F604MS

Mở 3.5mm-Đực DC – 9 GHz, Độ lệch pha* ≤ ± 0.8°
Ngắn 3.5mm-Đực DC – 9 GHz, Độ lệch pha* ≤ ± 0.8°
Tải 3.5mm-Đực DC – 9 GHz, SWR ≤ 1.032 (Suy hao phản xạ ≥ -36 dB)
Thông qua 3.5mm-Đực sang 3.5mm-Đực DC – 9 GHz, SWR ≤ 1.06 (Suy hao phản xạ ≥ -31 dB), 9 – 26.5 GHz, SWR ≤ 1.1 (Suy hao phản xạ ≥ -26 dB), Suy hao chèn ≤ 0.1 dB, Độ trễ = 82.0 ps

Trở kháng: 50 Ω
Công suất: 1 W
Giao diện tiêu chuẩn: Tiêu chuẩn IEC 60169-23
Độ bền: > 2000 lần
Mô-men xoắn: 0,9 Nm
Cờ lê: 8 mm
Nhiệt độ: -15 °C đến +35 °C
