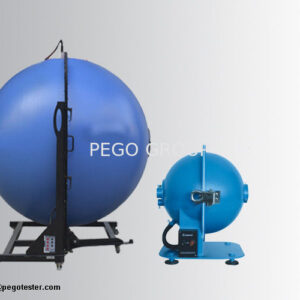

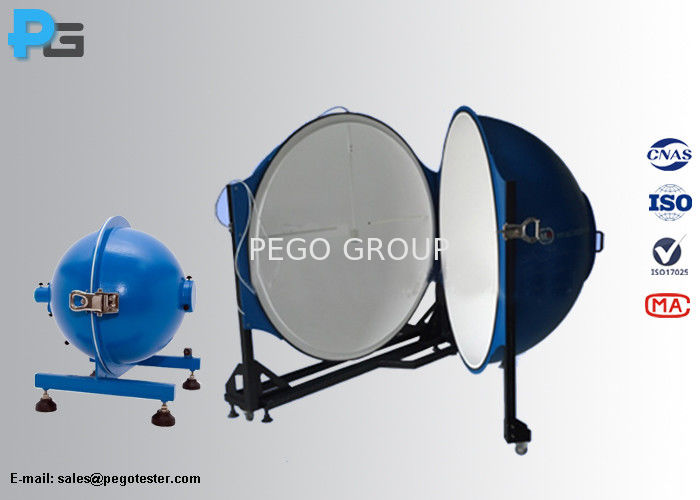

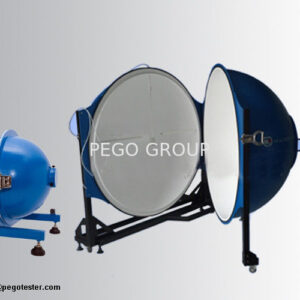

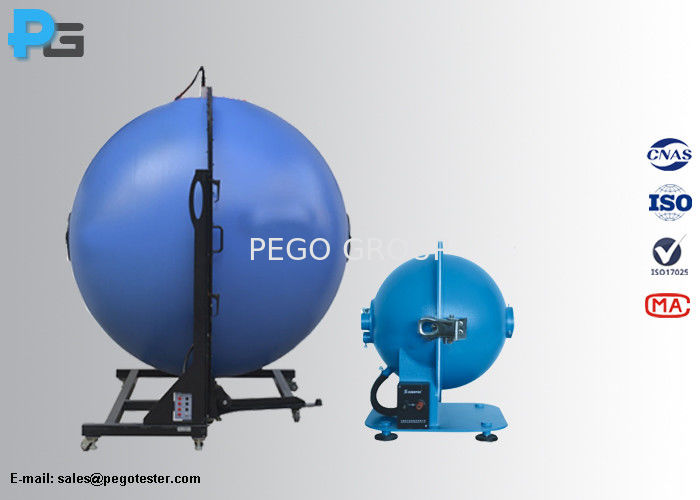

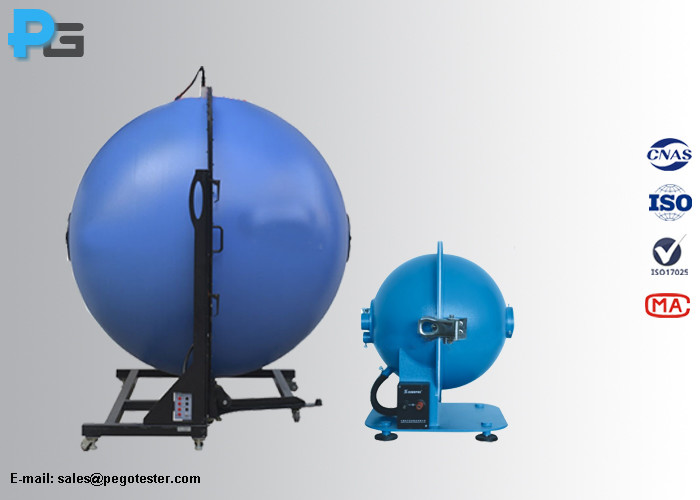

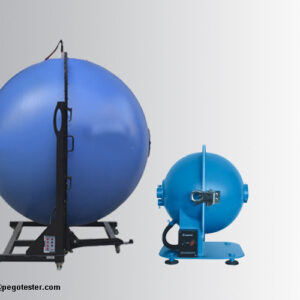

Quả cầu tích phân quang phổ kế hỗ trợ bóng tuýp, phản xạ khuếch tán 0.93 thép carbon

Quả cầu tích phân quang phổ kế hỗ trợ bóng tuýp, phản xạ khuếch tán 0.93 thép carbon

1. Giới thiệu tổng quan (Introduction)

Quả cầu tích phân (Integrating Sphere) là một hình cầu rỗng với lớp phủ vật liệu phản xạ khuếch tán màu trắng trên thành trong. Một hoặc nhiều khẩu độ được thiết kế trên thành cầu để đóng vai trò là cửa vào của ánh sáng và cửa nhận tín hiệu để đặt thiết bị tiếp nhận quang học. Thành bên trong của quả cầu tích phân phải đảm bảo bề mặt hình cầu đạt tiêu chuẩn cao, thông thường yêu cầu độ lệch so với bề mặt hình cầu lý tưởng không quá 0.2% đường kính trong.

Bề mặt bên trong quả cầu được phủ một lớp vật liệu phản xạ khuếch tán lý tưởng, có hệ số phản xạ khuếch tán gần bằng 1. Vật liệu thường được sử dụng là magie oxit (magnesium oxide) hoặc bari sulfat (barium sulfate), được trộn đều với chất kết dính gum và phun đều lên thành trong. Nhờ đó, ánh sáng đi vào quả cầu tích phân sẽ phản xạ nhiều lần trên lớp phủ thành trong để tạo ra độ rọi đồng đều. Nhằm đạt độ chính xác đo lường cao nhất, tỷ lệ khẩu độ của quả cầu tích phân luôn được thiết kế nhỏ nhất có thể.

2. Thông số kỹ thuật (Parameters)

• Chất liệu (Material): Thép carbon (carbon steel).
• Kích thước quả cầu và ứng dụng kiểm tra:

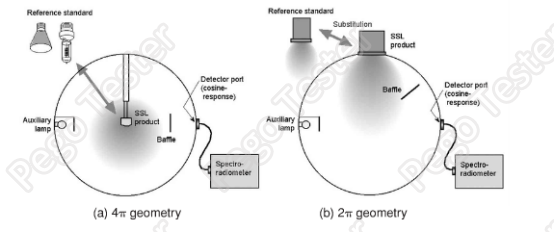

• Cấu trúc đo lường (Test structure):
  • Cấu trúc 4π (4π Structure): Đèn cần kiểm tra được gắn ở trung tâm của quả cầu (The lamp under test is mounted in the center of the ball).
  • Cấu trúc 2π (2π Structure): Đèn cần kiểm tra được gắn ở bề mặt/cửa mở của quả cầu (The lamp under test is mounted in the surface of the ball).

• Tiêu chuẩn lớp phủ: Đáp ứng đầy đủ yêu cầu của tiêu chuẩn CIE NO.84 (1989), sử dụng vật liệu phủ R93 với hệ số phản xạ ρ ≈ 0.93.
• Đui đèn và đồ gá kẹp (Lamp holder and clamps):
  • Quả cầu từ 1m trở lên (1m above): Trang bị đui E40, E27, E14, GU10, G13/G15 (có đế đỡ tích hợp – built-in support base).
  • Quả cầu 0.3m: Trang bị đồ gá kẹp chuyên dụng cho SMD, DIP, power LED clamps.

3. Câu hỏi thường gặp (FAQ)

1). Khẩu độ trên thành quả cầu có thể tùy chỉnh theo yêu cầu không? (Does the apertures in the wall of sphere can be customized?)

Trả lời: Có (Yes).

2). Quả cầu tích phân có tích hợp mạch điện không? (Does the sphere has any electric circuit?)

Trả lời: Có, nếu cần thiết (Yes, if necessary).
