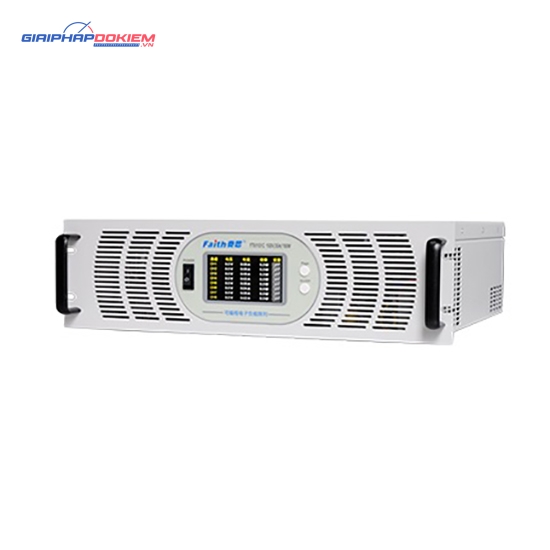

Tải điện tử DC đa kênh Faith FT615S (6A, 500V, 300W)

Tải điện tử DC đa kênh Faith FT615S (6A, 500V, 300W)

Tải điện tử DC đa kênh Faith FT615S là một hệ thống kiểm tra mô-đun hóa, được thiết kế để thử nghiệm đồng thời nhiều nguồn điện DC, đặc biệt là các nguồn có điện áp cao. Hệ thống này bao gồm một khung chính (mainframe) và nhiều mô-đun tải FT615S có thể tháo rời.

Hệ thống tải điện tử đa kênh được thiết kế chủ yếu cho các ứng dụng kiểm tra tự động (ATE – Automated Test Equipment). Chức năng chính của nó là mô phỏng tải cho các bộ nguồn có nhiều ngõ ra hoặc kiểm tra đồng thời một lượng lớn các sản phẩm giống nhau (như driver LED, adapter cao áp) để tăng tốc độ sản xuất và kiểm soát chất lượng.

Các Đặc Điểm và Tính Năng Nổi Bật

• Thiết kế Mô-đun (Modular): Cho phép người dùng tùy chỉnh hệ thống bằng cách lắp đặt số lượng và loại mô-đun tải khác nhau vào cùng một khung chính, mang lại sự linh hoạt cao.
• Chuyên dụng cho Cao áp: Mô-đun FT615S với điện áp 500V lý tưởng để kiểm tra các nguồn điện cho xe điện, viễn thông và thiết bị công nghiệp.
• Tiết kiệm Không gian: Tích hợp nhiều kênh tải vào một thiết bị duy nhất, giúp tiết kiệm đáng kể không gian so với việc sử dụng nhiều tải đơn lẻ.
• Các Chế độ Hoạt động Toàn diện (trên mỗi kênh):
  • CC (Constant Current – Ổn Dòng)
  • CV (Constant Voltage – Ổn Áp)
  • CR (Constant Resistance – Ổn Điện Trở)
  • CP (Constant Power – Ổn Công Suất)
• Chế độ Động (Dynamic Mode): Cho phép chuyển đổi nhanh giữa hai mức tải để kiểm tra tốc độ đáp ứng của nguồn.
• Bảo vệ Toàn diện: Mỗi kênh đều có các tính năng bảo vệ quá áp (OVP), quá dòng (OCP), quá công suất (OPP), quá nhiệt (OTP) và chống phân cực ngược.
• Điều khiển Tập trung: Toàn bộ các kênh được điều khiển và giám sát thông qua một giao diện duy nhất trên khung chính hoặc qua máy tính.

Các Ứng Dụng Tiêu Biểu

Với cấu trúc đa kênh và khả năng chịu điện áp cao, hệ thống này đặc biệt hiệu quả cho:

• Kiểm tra Nguồn Viễn thông và Server: Kiểm tra các bộ nguồn có ngõ ra phụ cao áp.
• Dây chuyền Sản xuất: Kiểm tra hàng loạt các sản phẩm như driver cho đèn LED, bộ sạc cho xe điện (OBC) ở mức công suất thấp, và các bộ chuyển đổi DC-DC cao áp.
• Kiểm tra Pin và BMS: Đánh giá các mô-đun pin cao áp hoặc các chuỗi cell pin (cell string) một cách đồng thời.
• Hệ thống Kiểm tra Tự động (ATE): Là thành phần cốt lõi trong các hệ thống ATE để kiểm tra các sản phẩm điện tử công suất.

Thông số kỹ thuật

Dòng điện: 6A

Điện áp: 500V

Công suất: 300W

Điện áp hoạt động tối thiểu: 5V@6A

Số kênh tối đa: 6

Đầu vào AC: 220VAC ± 10%

Hệ số nhiệt độ: 40ppm/℃
