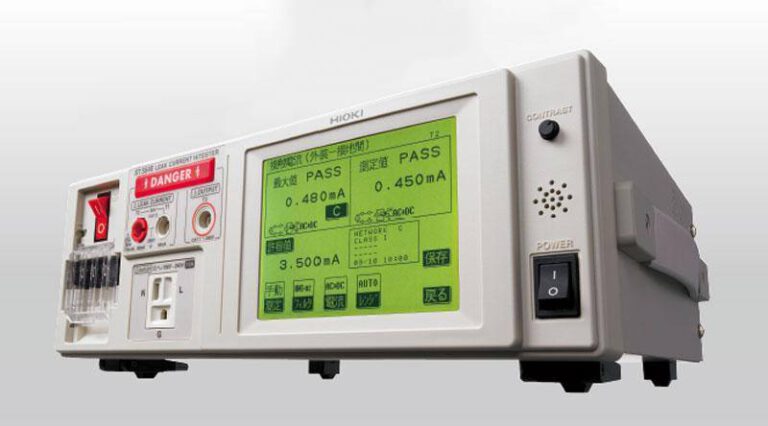

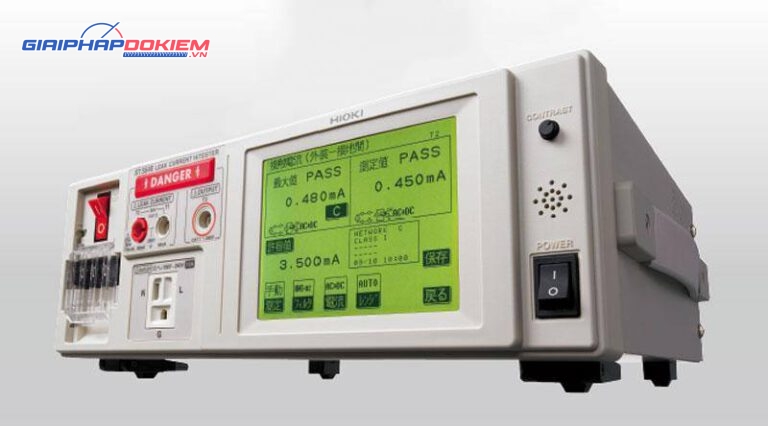

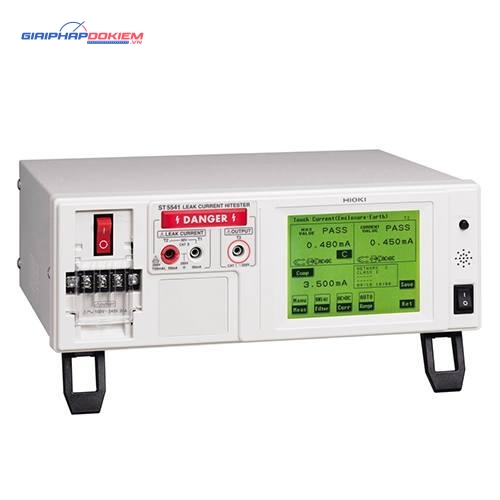

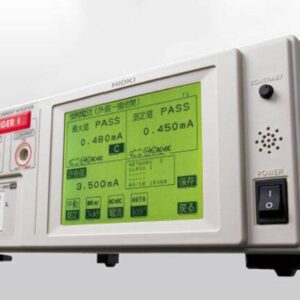

Thiết bị đo dòng rò Hioki ST5541

Name: Thiết bị đo dòng rò Hioki ST5541 - Giải Pháp Đo Kiểm
Brand: HIOKI
SKU: ST5541

Giá (chưa VAT): Liên hệ

Model: ST5541 Tình trạng: Còn hàng Nhà sản xuất: HIOKI Xuất xứ: Nhật Bản Bảo hành: 12 tháng

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Đặt hàng Thêm vào giỏ hàng HOTLINE Gọi ngay 0901668234

Messenger

Zalo

Tổng quan thiết bị đo dòng rò Hioki ST5541

Để đảm bảo an toàn khi sử dụng các sản phẩm điện, việc thực hiện các thử nghiệm an toàn điện như đo điện trở cách điện, kiểm tra điện áp chịu đựng, đo điện trở tiếp đất và dòng điện rò là không thể thiếu.

Máy đo dòng rò Hioki ST5541 tuân thủ các quy định pháp lý và tiêu chuẩn liên quan đến thiết bị điện trong lĩnh vực y tế cũng như các thiết bị điện thông thường, và có khả năng đo dòng điện rò rỉ trong mọi loại sản phẩm điện từ máy tính đến thiết bị y tế.

ST5541 cung cấp hỗ trợ cho các mạng tuân thủ tiêu chuẩn (ngoại trừ các thiết bị điện trong lĩnh vực y tế).

Tính năng của Hioki ST5541

Để tuân thủ Đạo luật An toàn Vật liệu và Thiết bị Điện cùng các tiêu chuẩn JIS/IEC/UL, chức năng chuyển đổi phân cực không bị gián đoạn, giúp giảm thời gian chu kỳ một cách đáng kể.
Cung cấp hỗ trợ dòng điện danh định lên đến 20 A, tạo điều kiện thuận lợi hơn cho việc kiểm tra các sản phẩm tuân thủ các tiêu chuẩn mới.
Bảng điều khiển cảm ứng được thiết kế đơn giản và tương tác, mang lại sự thuận tiện trong quá trình vận hành.
Chức năng giao tiếp và hỗ trợ I/O bên ngoài cho phép thực hiện kiểm tra tự động trên dây chuyền sản xuất.

Đối với phép đo tuân thủ tiêu chuẩn và quy định của các thiết bị điện sử dụng chung

Có nhiều tiêu chuẩn khác nhau liên quan đến mạng, bao gồm cả tiêu chuẩn về điện trở mô phỏng cơ thể, và để thực hiện các phép đo cần phải sử dụng mạng tuân thủ các tiêu chuẩn đó. ST5541 cung cấp hỗ trợ tiêu chuẩn cho các mạng tuân thủ các tiêu chuẩn, tuy nhiên không bao gồm các thiết bị điện sử dụng trong lĩnh vực y tế.

3157 Tiêu chuẩn an toàn cho thiết bị điện bệnh viện JIS T 1022:2006 Đo lường

Để kết hợp các dụng cụ để kiểm tra dòng rò và kiểm tra dây dẫn an toàn, bạn có thể sử dụng các dụng cụ sau:

ST5540 và ST5541: Dùng để kiểm tra dòng điện rò rỉ.

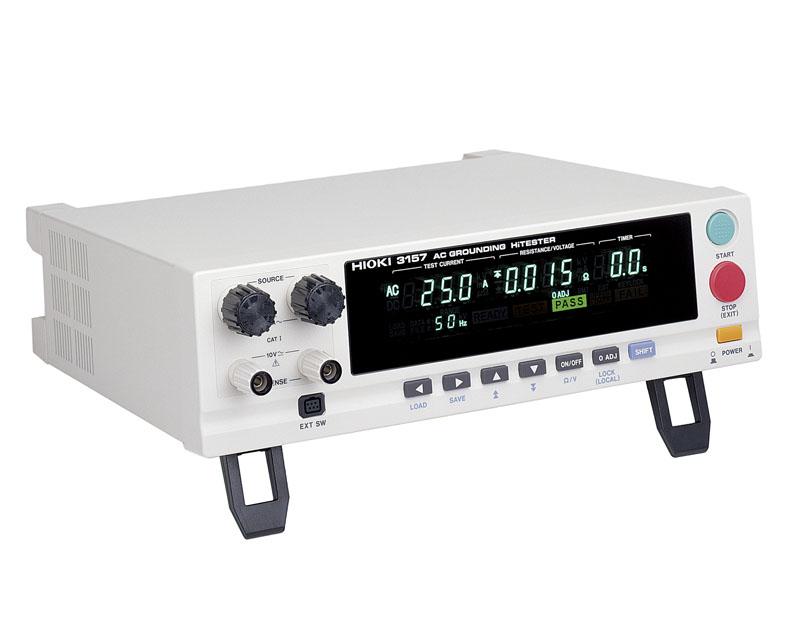

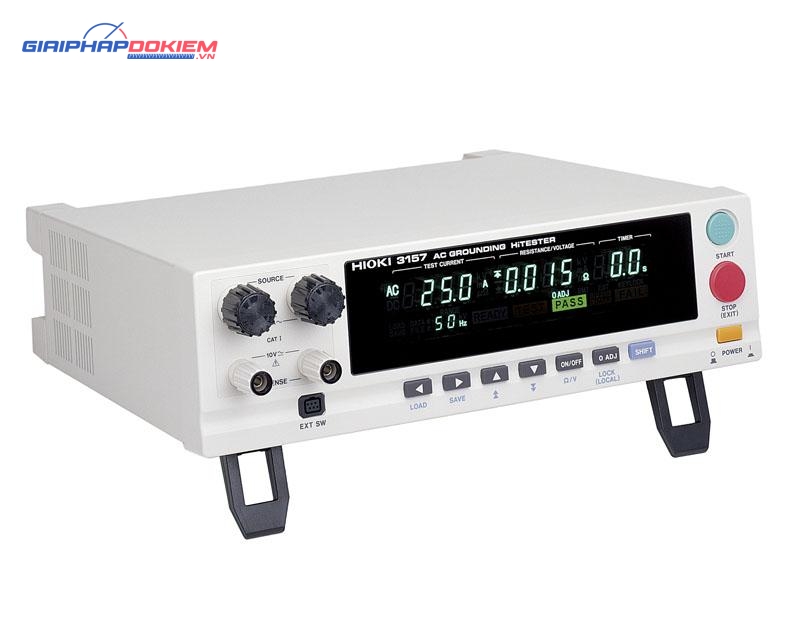

3157: Sử dụng để thử nghiệm dây dẫn an toàn, còn được biết đến là thử nghiệm điện trở đường nối đất hoặc thử nghiệm dây dẫn nối đất. Ngoài ra, 3157 cũng có thể được áp dụng để tiến hành các phép đo theo tiêu chuẩn an toàn JIS T 1022: 2006 cho thiết bị điện bệnh viện.

Đặc tính kỹ thuật cơ bản của ST5541

Độ chính xác của ST5541 được đảm bảo: 1 năm

Phương pháp đo lường	Đo điện áp rơi trên các điểm điện trở mô phỏng cơ thể, Tính toán và hiển thị các giá trị dòng điện, Đo hiệu dụng thực, Đơn vị đo nổi so với mặt đất của thiết bị.
Chế độ đo	Đo dòng điện rò, đo dòng điện an toàn dây dẫn, đo điện áp
Tuân thủ tiêu chuẩn (NW: Điện trở mô phỏng cơ thể)	[NW-A] • Đạo luật An toàn Vật liệu và Thiết bị Điện [Tây Bắc-C] • Đo dòng điện chạm và dòng điện bảo vệ : IEC 60990:2016 • Thiết bị điện đo lường, điều khiển và sử dụng trong phòng thí nghiệm: IEC 61010-1:2010+ A1:2016 • Thiết bị công nghệ thông tin: IEC60950-1:2005+ A1:2009+ A2:2013 • Thiết bị âm thanh, video và thiết bị điện tử tương tự: IEC 60065:2014 • Hệ thống bảo vệ nhân sự cho EV: UL 2231-1:2012 (Sửa đổi 2016), UL-2231-2:2012 (Sửa đổi 2016) [NW-D] • Đối với UL: UL 1492:1996 (Sửa đổi 2013) [Tây Bắc-G] • Thiết bị điện để đo lường, điều khiển và sử dụng trong phòng thí nghiệm; mạch đo dòng điện điện trong điều kiện ẩm ướt: IEC 61010-1:2010+ A1:2016
Đo dòng điện	Dòng điện rò đất, đo dòng điện tự do, 3 loại dòng điện tiếp xúc, 3 loại dòng điện rò rỉ bao vây
Dòng đo	DC, AC (hiệu dụng thực, 15 Hz đến 1 MHz), AC+DC (hiệu dụng thực, 15 Hz đến 1 MHz), đỉnh AC (15 Hz đến 1 MHz)
Dải đo	Chế độ DC / AC / AC + DC: 50,00 mA / 5.000 mA / 500,0 μA / 50,00 μA Chế độ đỉnh AC: 75,0 mA / 10,00 mA / 1.000 mA / 500,0 μA
Độ chính xác của phép đo (đo dòng điện điện)	Đo DC: ± 2.0% rdg. ± 6 dgt. (điển hình) Đo AC / AC + DC: ± 2.0% rdg. ± 6 dgt. (15 Hz đến 100 kHz, điển hình.) Đo đỉnh AC: ± 2.0% rdg. ± 6 dgt. (15 Hz đến 10 kHz, điển hình)
Kết nối	I/O bên ngoài, USB 1.1 (giao tiếp), RS-232C
Chức năng	Kiểm tra tự động, sao lưu dữ liệu, lưu trữ dữ liệu cho 100 thiết bị mục tiêu, đồng hồ, đầu ra được in (tùy chọn), v.v.
Nguồn	100/120/220/240 V AC (chỉ định tại thời điểm đặt hàng), 50/60 Hz, công suất định mức 30 VA
Mục tiêu đầu vào cung cấp điện cho thiết bị	100 đến 250 V AC, 50/60 Hz, Dòng dòng điện đầu vào định mức từ hộp đấu dây: 20 A
Mục tiêu đầu ra cung cấp điện cho thiết bị	Đầu ra từ hộp đấu dây: 20 A, Đầu ra từ ổ cắm: 15 A
Kích thước và khối lượng	320 mm (12,60 inch) W × 110 mm (4,33 inch) H × 253 mm (9,96 inch) D, 4,5 kg (158,7 oz)
Phụ kiện	Dây đo L2200 (Đỏ ×1, Đen ×1) ×1 bộ, Dây nguồn ×3, Đầu dò kèm theo 9195 ×1, Cầu chì dự phòng cho dây đo ×1, Hướng dẫn sử dụng ×1, CD-ROM ×1

ST5540, ST5541 Danh sách các chức năng (Mạng)

Mục	ST5540	ST5541
Mạng A (Đạo luật An toàn Vật liệu và Thiết bị Điện)	○	○
Mạng B (Thiết bị điện dùng trong y tế)	○	–
Mạng C (IEC 60990)	○	○
Mạng D (UL)	○	○
Mạng E (Mục đích chung 1)	○	○
Mạng F (Mục đích chung 2)	○	○
Mạng G (IEC 61010-1)	○	○

Danh sách các chức năng (Các chức năng chính)

Mục	ST5540	ST5541
Bật nguồn chức năng chuyển đổi phân cực	○	○
Dòng định dòng điện 20 A	○	○
Chức năng kiểm tra cầu chì bị nổ	○	○
Chuyển đổi băng tần	○	–
110% điện áp đầu ra (đầu cuối T3)	○	–
Đầu cuối S10, S12, S13, E	○	–

Danh sách chức năng (Chế độ kiểm tra dòng điện)

Mục	ST5540	ST5541
dòng điện rò đất	○	○
cảm ứng dòng điện	○	○
dòng điện phụ của bệnh nhân	○	–
dòng điện rò bệnh nhân	○	–
Tổng dòng điện rò bệnh nhân	○	–
miễn phí dòng điện	○	○
Vỏ bọc -dòng điện rò đất	○	○
Vỏ bọc -dòng điện rò rỉ vỏ bọc	○	○
Vỏ – Dòng dòng điện	○	○
dòng điện rò bệnh nhân I	○	–
dòng điện rò bệnh nhân II	○	–
dòng điện rò bệnh nhân III	○	–
