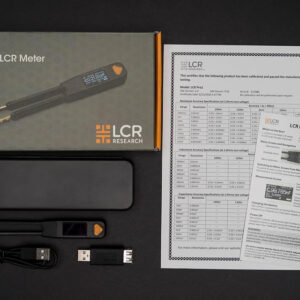

Giới thiệu Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus (100kHz, test led)

Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus là máy đo LCR kiểu nhíp tốt nhất mà chúng tôi từng sản xuất. Nó có tất cả các tính năng tuyệt vời đi kèm với LCR Pro1, cùng với chức năng kiểm tra đèn LED bổ sung và độ nhạy tuyệt vời để đo độ tự cảm rất nhỏ xuống chỉ còn vài nH nhờ thiết kế có độ ồn cực thấp và tần số kiểm tra 100kHz.

Trong thử nghiệm Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus làm sáng đèn LED và hiển thị các thông số điện của nó, chẳng hạn như cực tính, điện áp thuận và dòng điện thuận. Khi kiểm tra đèn LED hai chiều, các thông số điện sẽ được hiển thị theo từng hướng.
​

Các tính năng chính Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus

– Thao tác dễ dàng – sử dụng một tay, đầy đủ các phím tắt
– Lựa chọn hoàn toàn tự động/thủ công
– Độ chính xác cao – R: 0,1%, L: 0,2%, C: 0,2%
– 5 tần số kiểm tra – 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
– 3 điện áp thử nghiệm – 0,2Vrms, 0,5Vrms, 1,0Vrms
– Dải đo rộng – R: 20mΩ đến 10MΩ, C: 0,1pF đến 10mF, L: 10nH đến 1H
– Kích thước nhỏ – 151 x 19 x 15mm
– Màn hình OLED lớn – 0,96”, độ phân giải 128 x 64
– Đầu mạ vàng cực kỳ chính xác
– Pin LiPO có thể sạc lại bằng sạc USB
– Điều khiển từ xa PC để ghi dữ liệu và lập trình
– Nhiều chức năng – R, L, C, Z, ESR, DCR, D, Q, θ, diode, phân loại, ghi và liên tục

Một bước đột phá về độ chính xác

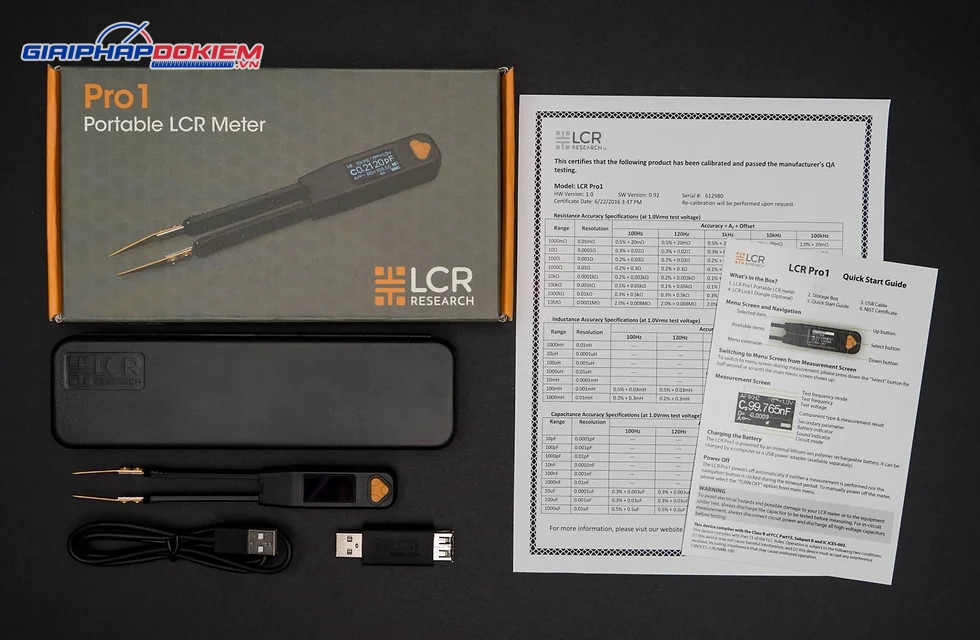

– Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus mang lại độ chính xác cao chỉ có ở máy đo LCR để bàn cao cấp. Nó cung cấp độ chính xác cơ bản 0,1% cho điện trở và 0,2% cho điện dung và điện cảm với độ phân giải 5 chữ số. Mỗi thiết bị đều được hiệu chuẩn đầy đủ trong quá trình sản xuất và được vận chuyển kèm theo chứng nhận hiệu chuẩn có thể theo dõi của NIST (Viện Tiêu chuẩn và Công nghệ Quốc gia).

– Tần số kiểm tra có thể được chọn từ 100Hz đến 100kHz. 100kHz là lý tưởng để đo độ tự cảm nhỏ dưới 1uH. Điện áp thử nghiệm có thể được chọn từ 0,2Vrms đến 1,0Vrms. 1.0Vrms cho phép đo chính xác các tụ gốm có hằng số điện môi cao (K), chẳng hạn như loại X5R. 0,2Vrms được thiết kế đặc biệt để gỡ lỗi trong mạch vì nó đủ thấp để ngăn các chip silicon hoạt động trong quá trình đo.

Mẹo siêu chính xác

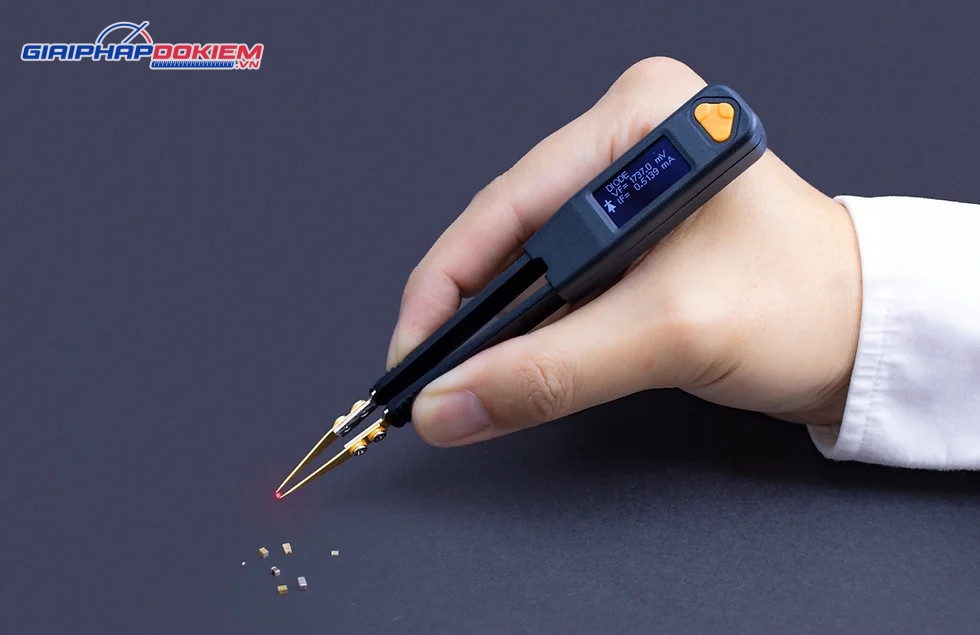

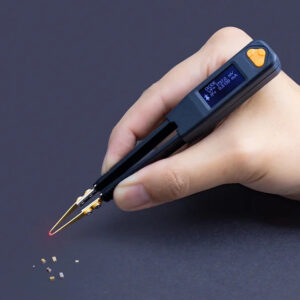

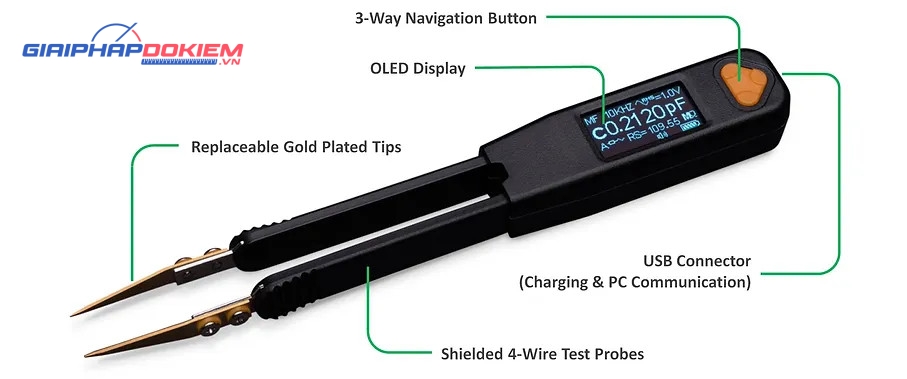

Các đầu mạ vàng được thiết kế lại chính xác hơn bao giờ hết. Bạn có thể sử dụng chúng để chọn và đo các thành phần SMD một cách nhanh chóng và đáng tin cậy, ngay cả đối với các bộ phận có kích thước nhỏ tới 01005. Nhờ các mẹo chính xác, bạn có thể dễ dàng tiếp cận thành phần đang được kiểm tra mà không cần chạm vào các thành phần lân cận trong quá trình khắc phục sự cố trong mạch ngay cả trong một khu vực rất đông đúc.

Giao diện người dùng độ nét cao

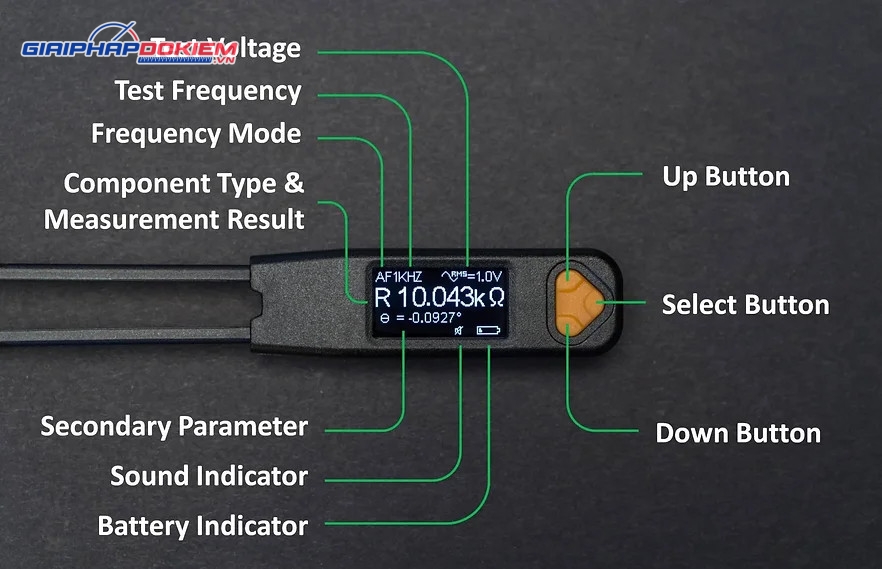

– LCR Pro1 được trang bị màn hình OLED 0,96 inch, gấp đôi kích thước màn hình 0,91 inch của người tiền nhiệm. Các pixel cũng được nhân đôi từ 128*32 lên 128*64. Phông chữ lớn hơn và nhiều thông tin hơn có thể được hiển thị để bạn đọc kết quả và điều hướng menu thuận tiện hơn.

– LCR Pro1 có đầy đủ các phím tắt tiện dụng giúp bạn chuyển đổi các loại thông số nhanh chóng và dễ dàng hơn. Trong quá trình đo, bạn có thể nhanh chóng chọn các cài đặt khác nhau bằng cách nhấp một lần, nhấp đúp hoặc giữ nút điều hướng.

Kết nối PC

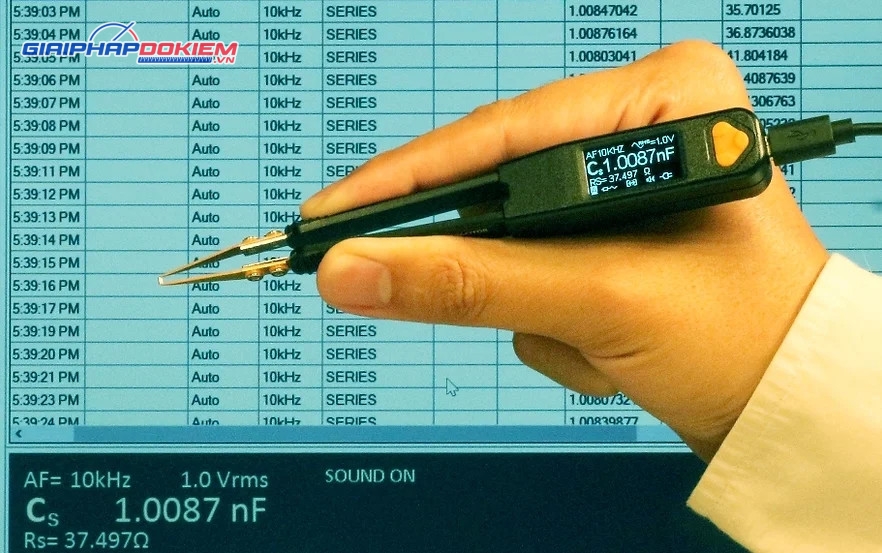

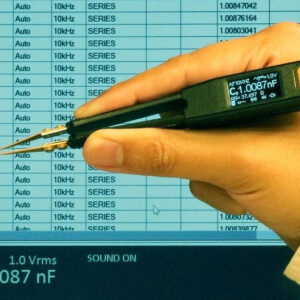

LCR Pro1 có thể thực hiện các phép đo và sạc pin đồng thời khi kết nối với PC thông qua Link1, mô-đun giao tiếp kiểu khóa USB. Sử dụng phần mềm LCR Data Logger, bạn có thể điều khiển từ xa thiết bị từ PC để thiết lập tham số, lập trình và ghi dữ liệu.

Thông số kỹ thuật Thiết bị đo LCR dạng nhíp LCR Research LCR Pro1 Plus (100kHz, test led)

– Đặc tính sản phẩm

 Kích thước (L x W x H): 151 x 19 x 15mm

Trọng lượng: 30g

Tuổi thọ pin: Sử dụng cả ngày trong điều kiện thông thường, một năm ở chế độ chờ

Thời gian sạc: 2,5 giờ (điển hình)

– Thông số tín hiệu thử nghiệm
Tần số kiểm tra: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz

Điện áp thử nghiệm: 0,2Vrms, 0,5Vrms, 1,0Vrms

Trở kháng nguồn: 100Ω

– Phạm vi đo lường
Điện trở: 20mΩ – 10MΩ

Điện dung: 0,1pF – 10mF

Độ tự cảm: 10nH – 1H

– Độ chính xác cơ bản
Điện trở: 0,1%

Điện dung: 0,2%

Độ tự cảm: 0,2%

​
