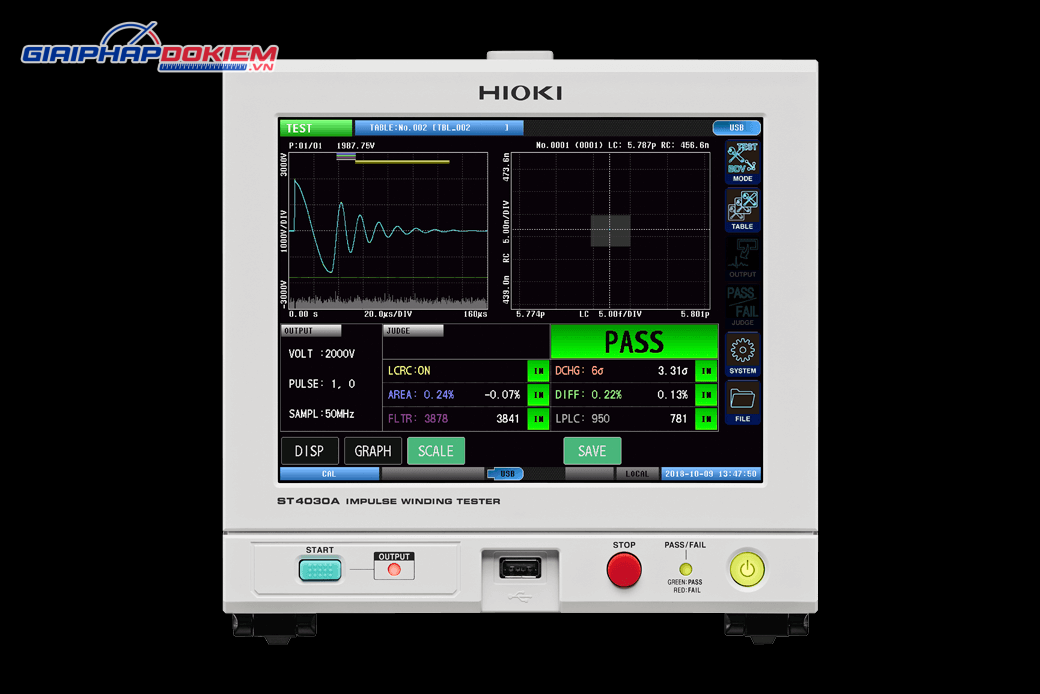

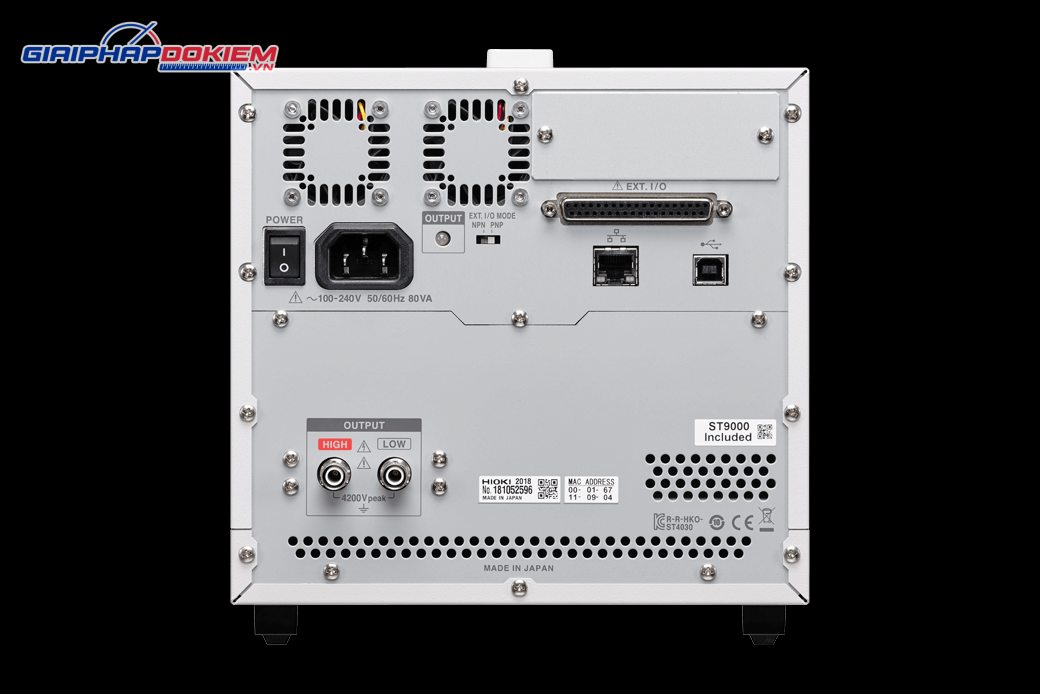

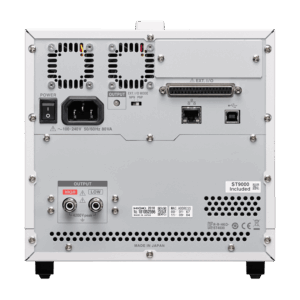

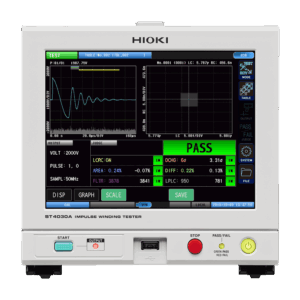

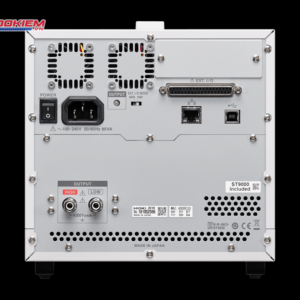

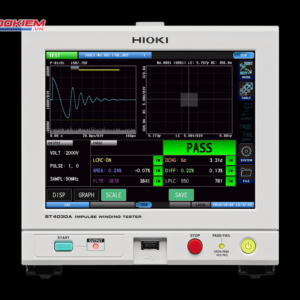

Giới thiệu thiết bị đo xung cuộn dây Hioki ST4030A

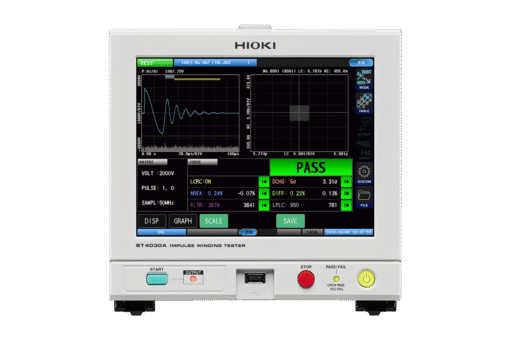

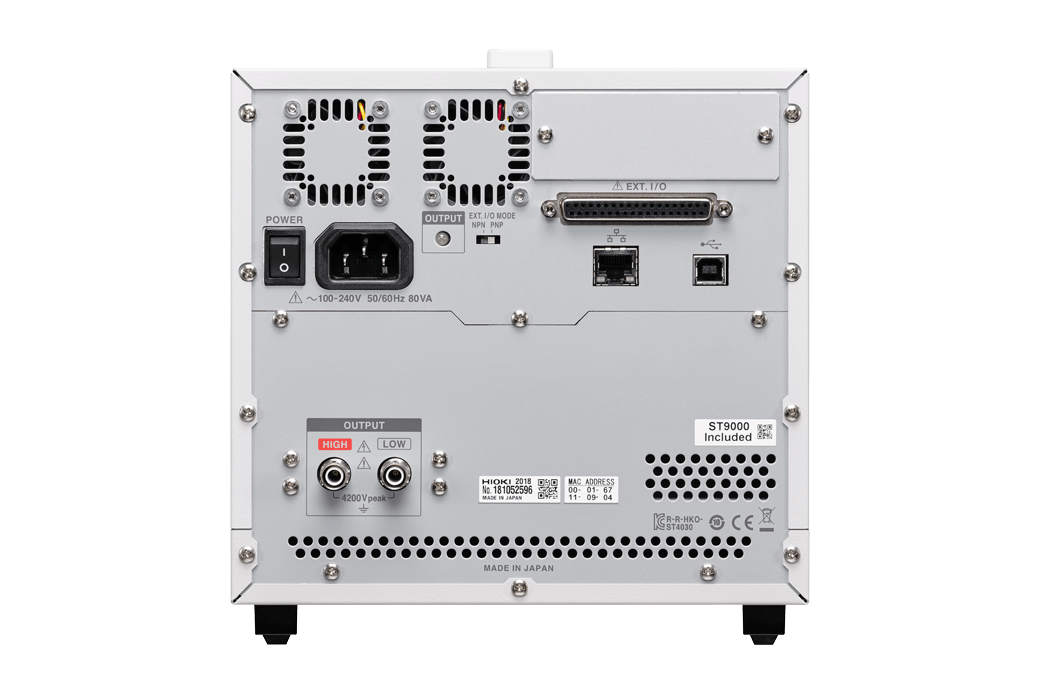

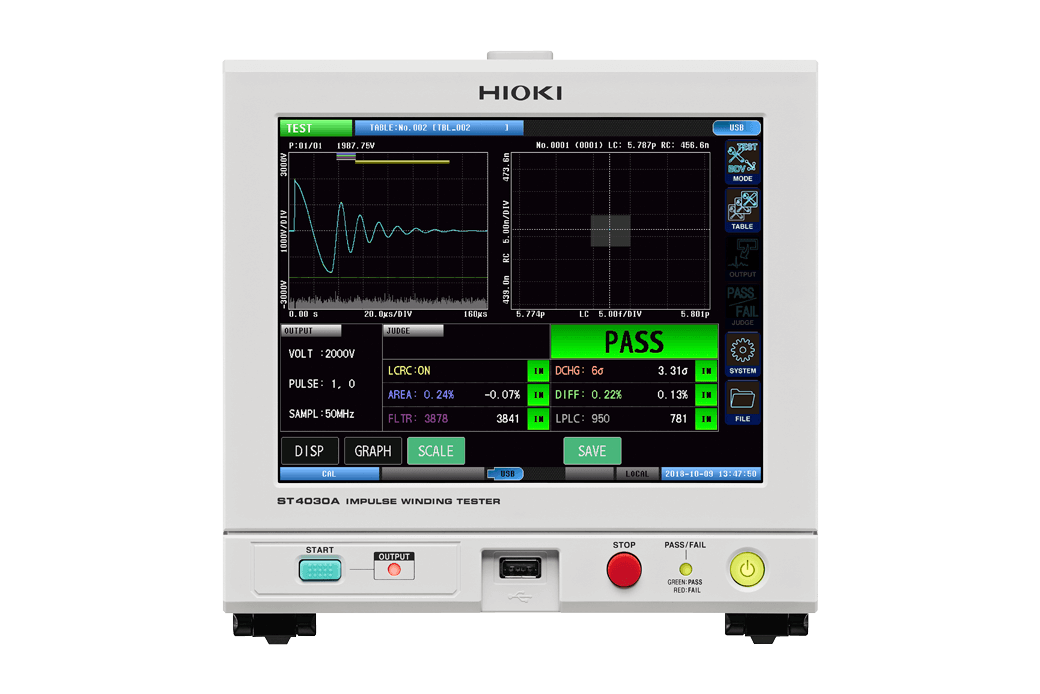

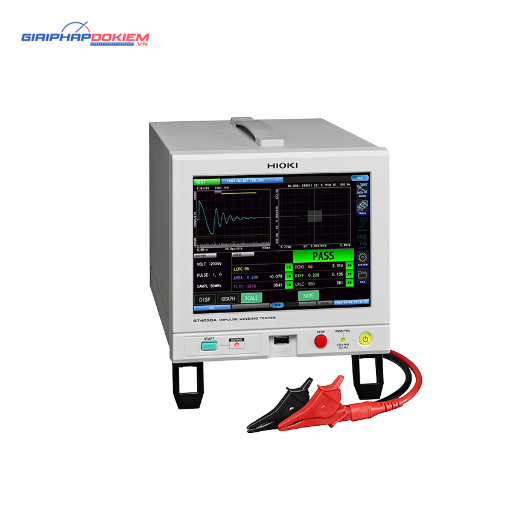

Hioki ST4030A, một thiết bị kiểm tra xung động hoặc xung, hợp nhất chức năng của đồng hồ đo điện trở và bài kiểm tra cách điện, đáp ứng yêu cầu cải thiện chất lượng cho các nhà sản xuất cuộn dây động cơ. Sự ra đời của thiết bị này góp phần vào việc tạo ra các cuộn dây động cơ điện đáng tin cậy hơn, phù hợp với nhu cầu tăng cao của xe điện và công nghệ tự lái.
Cách sử dụng ST4030A
ST4030A là thiết bị có khả năng phát hiện sự cố lớp ngắn giữa các vòng cuộn dây trong cuộn cảm của động cơ, qua việc tìm các lỗi tiềm ẩn. Thiết bị này thực hiện so sánh giữa dạng sóng chuẩn thu được từ một cuộn dây mẫu sau khi áp dụng điện áp xung với dạng sóng của cuộn dây đang được kiểm tra trong một khoảng thời gian xác định.
Qua đó, sự chênh lệch về diện tích giữa chúng cho phép nhận biết một cách dễ dàng và chính xác liệu sản phẩm có đạt yêu cầu hay không. Phương pháp mới do Hioki phát triển, định lượng dạng sóng phản hồi, hỗ trợ việc phát hiện lỗi ngay từ lần đầu tiên thông qua biểu đồ phân loại đạt/không đạt. Để hiểu rõ cách thức cài đặt và tiến hành thử nghiệm một cách nhanh chóng, mời xem video hướng dẫn.
Tính năng của Hioki ST4030A
- Xác định những khuyết điểm chưa từng được nhận biết trước đây.
- Phát hiện và đo lường dạng sóng với độ chính xác tuyệt vời, nhờ khả năng lấy mẫu ở tốc độ cao 200 MHz cùng độ phân giải 12 bit.
- Nhận diện các trường hợp lỗi đơn lẻ bằng cách quy đổi các dạng sóng phản hồi thành giá trị của LC và RC.

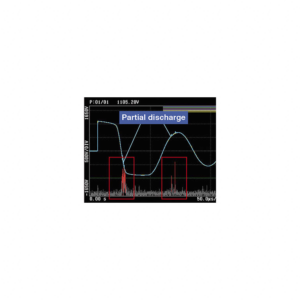

- Điều tra và chẩn đoán tình trạng cách điện bị hỏng, tức là các lỗi mạch ngắn giả, giữa các cuộn dây động cơ qua kiểm tra phóng điện cục bộ cực nhỏ, được tiến hành trong điều kiện có nhiễu (đây là một tính năng tùy chọn).
Lưu ý:
- Nâng cấp cho phép phát hiện phóng điện ST9000 là một lựa chọn thêm vào, có sẵn ngay tại thời điểm đặt hàng cho Máy kiểm tra cuộn dây xung lực ST4030.
- Để thêm tính năng này, cần phải xác định rõ ràng khi bạn tiến hành đặt mua sản phẩm.
Đặc tính kỹ thuật của thiết bị Hioki ST4030A

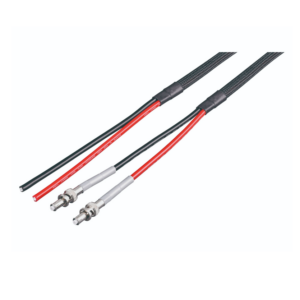

Chức năng đo | • Định lượng (giá trị RC, giá trị LC) của dạng sóng đáp ứng thu được khi đặt điện áp xung, phán đoán đạt / không đạt • Đánh giá dạng sóng sử dụng giá trị AREA, Laplacian, Flutter, v.v. • Được trang bị chức năng kiểm tra điện áp đánh thủng điện môi | |||||
---|---|---|---|---|---|---|
Điện áp đặt | 100 V đến 4200 V (Độ phân giải cài đặt: 10 bước V) Năng lượng áp dụng tối đa: xấp xỉ. 88 mJ | |||||
Dải điện cảm có thể kiểm tra | 10 μH đến 100 mH | |||||
Lấy mẫu | 200 M / 100 M / 50 M / 20 M / 10 MHz, Độ phân giải: 12 bit, Số lượng dữ liệu: 1001 đến 800 điểm (bước 1000 điểm) | |||||
Độ chính xác phát hiện điện áp | [Độ chính xác DC ] ± 5% cài đặt, [Dải AC] 100 kHz: ± 1 dB | |||||
Phương pháp xác định | LC · Đánh giá giá trị RC, đánh giá dạng sóng, đánh giá phóng điện (khi kết hợp ST9000) | |||||
Số lượng bảng điều kiện kiểm tra | 255 (cài đặt điều kiện kiểm tra, cài đặt điều kiện phán đoán, dạng sóng chính) | |||||
Thời gian kiểm tra | Khoảng 60 ms (3000 V, 1 xung, giá trị tham chiếu tại quyết định TẮT) | |||||
Hiển thị | Tinh thể lỏng TFT màu SVGA 8,4 inch (800 × 600 điểm), bảng điều khiển cảm ứng | |||||
Kết nối | Tiêu chuẩn: EXT.I / O, USB host (bộ nhớ), thiết bị USB (giao tiếp), LAN Tùy chọn: RS-232C (Z3001), GP-IB (Z3000) | |||||
Nguồn | 100 V đến 240 V AC, 50/60 Hz, tối đa 80 VA. | |||||
Kích thước và khối lượng | 215 mm (8,46 in) W × 200 mm (7,87 in) H × 348 mm (13,7 in) D, 6,7 kg (236,3 oz) | |||||
Phụ kiện | Dây nguồn × 1, Sách hướng dẫn × 1, Ghi chú sử dụng × 1, Đĩa ứng dụng × 1 |
Ứng dụng của máy đo xung cuộn dây Hioki ST4030A
- Kiểm tra tự động xung của stato động cơ thông qua việc sử dụng rơ le điện áp cao.
- Thực hiện phóng điện cục bộ tự động (RPDIV) dựa trên điện áp xung, phù hợp với tiêu chuẩn IEC 61934.
- Sử dụng máy đo xung và máy hiện sóng để kiểm tra phóng điện từng phần trên bộ khởi động của động cơ.
