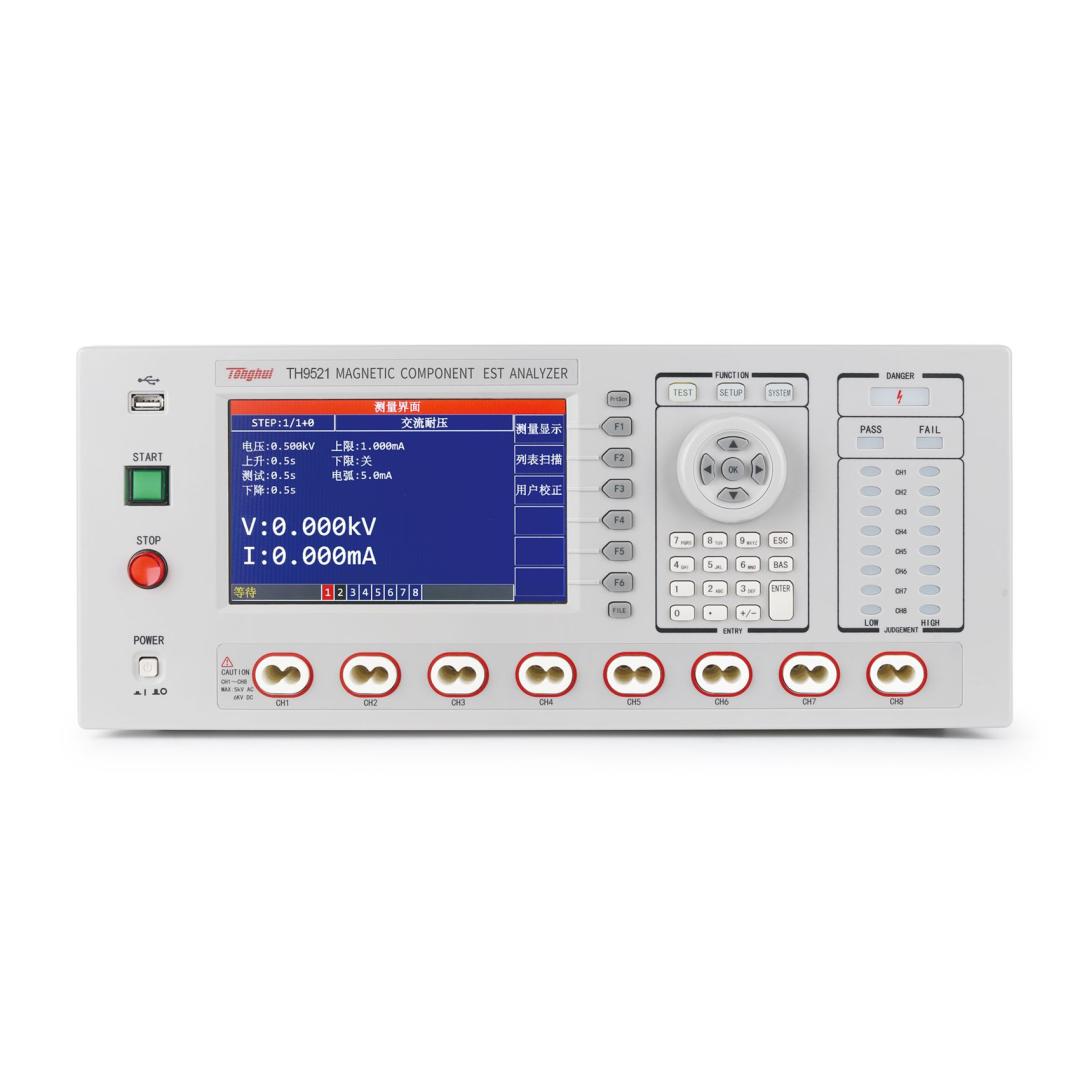

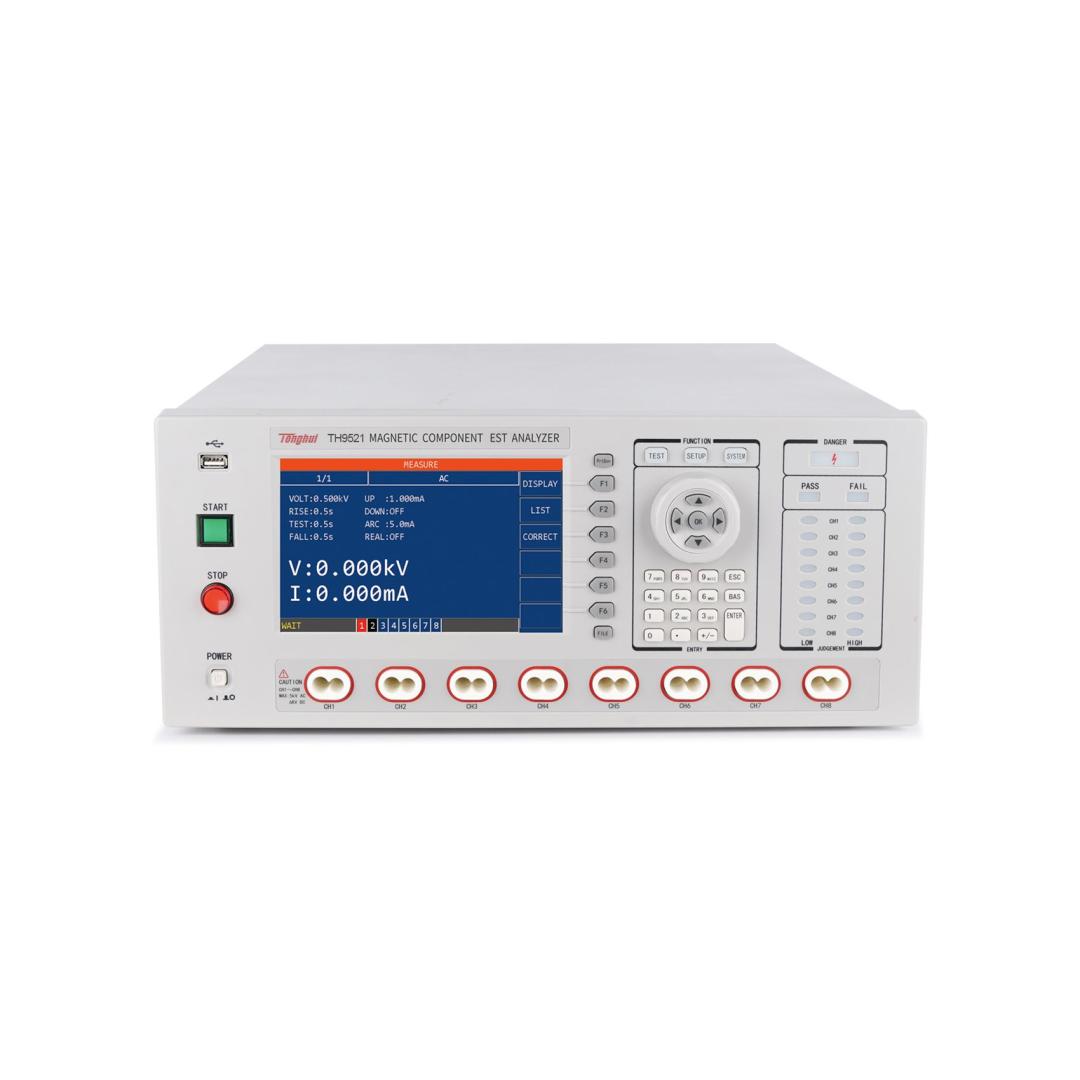

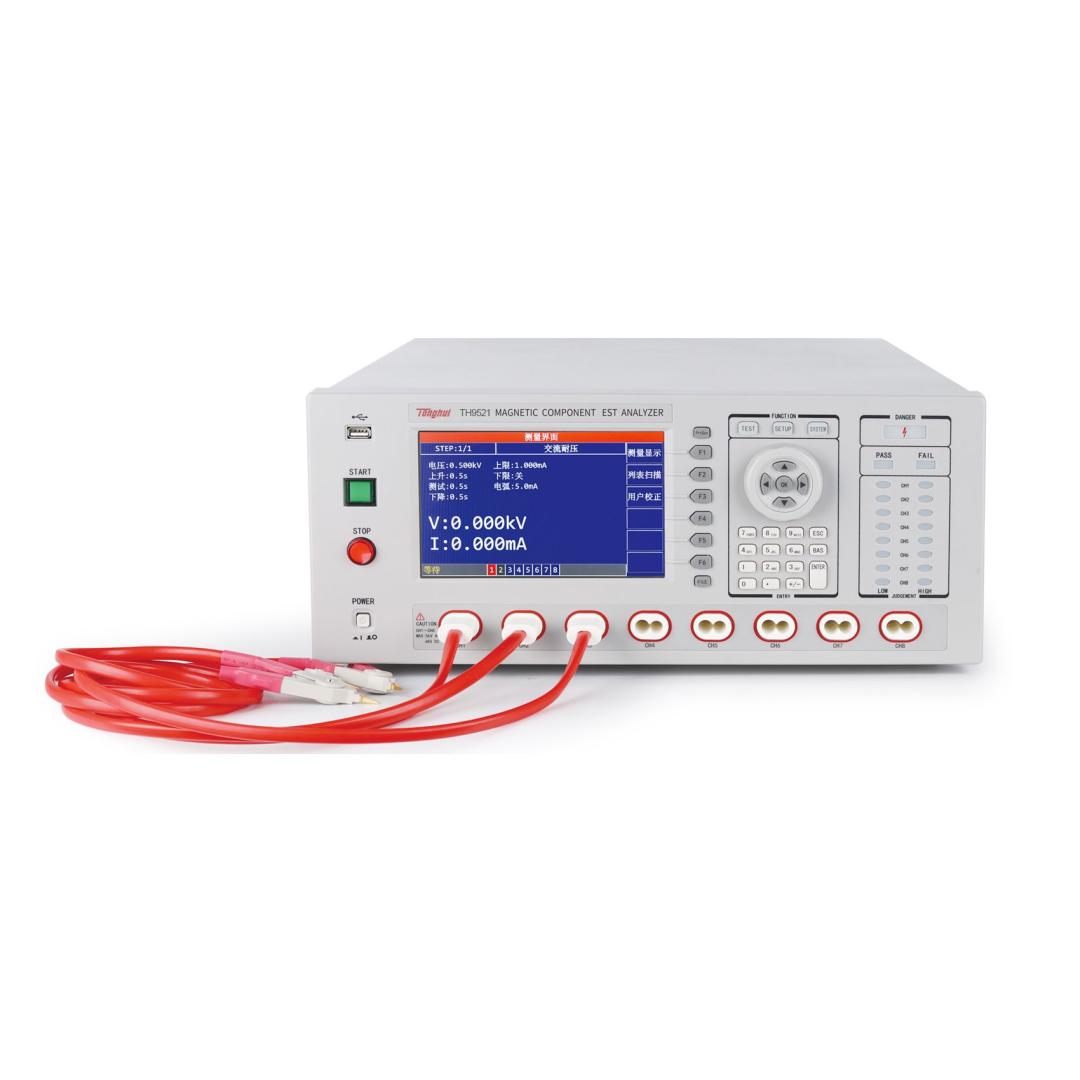

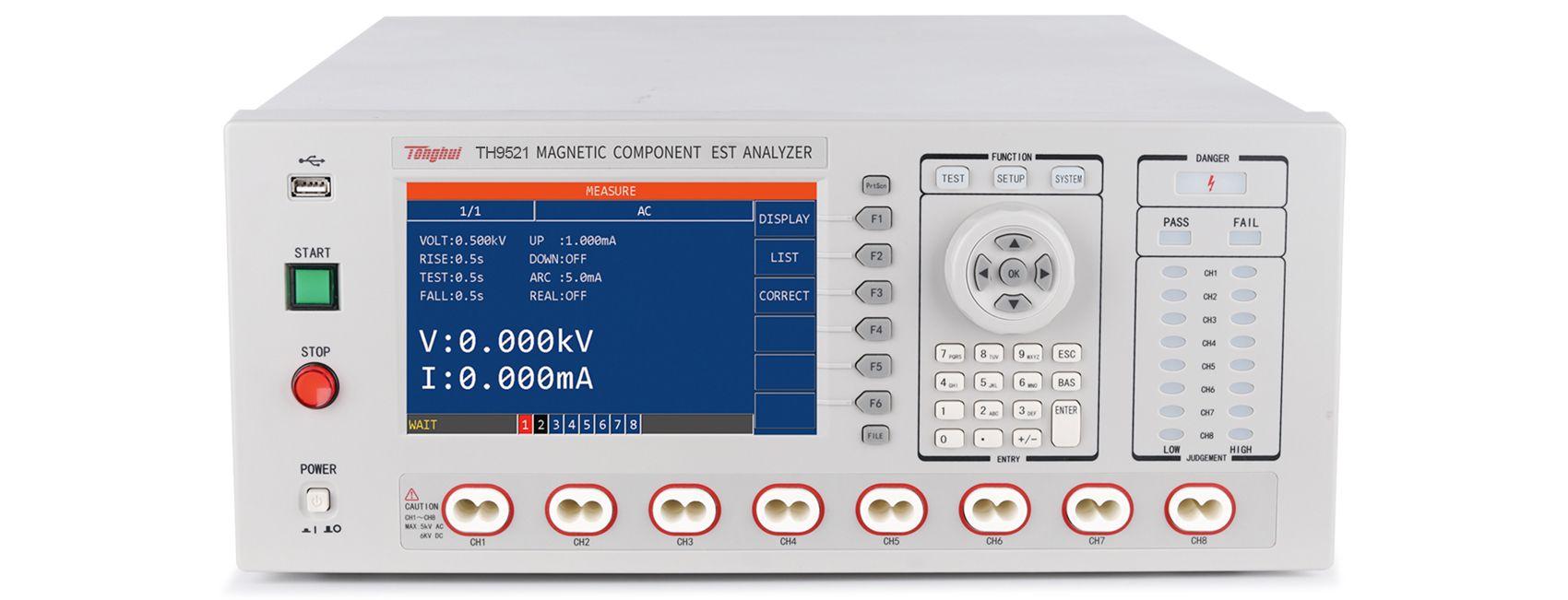

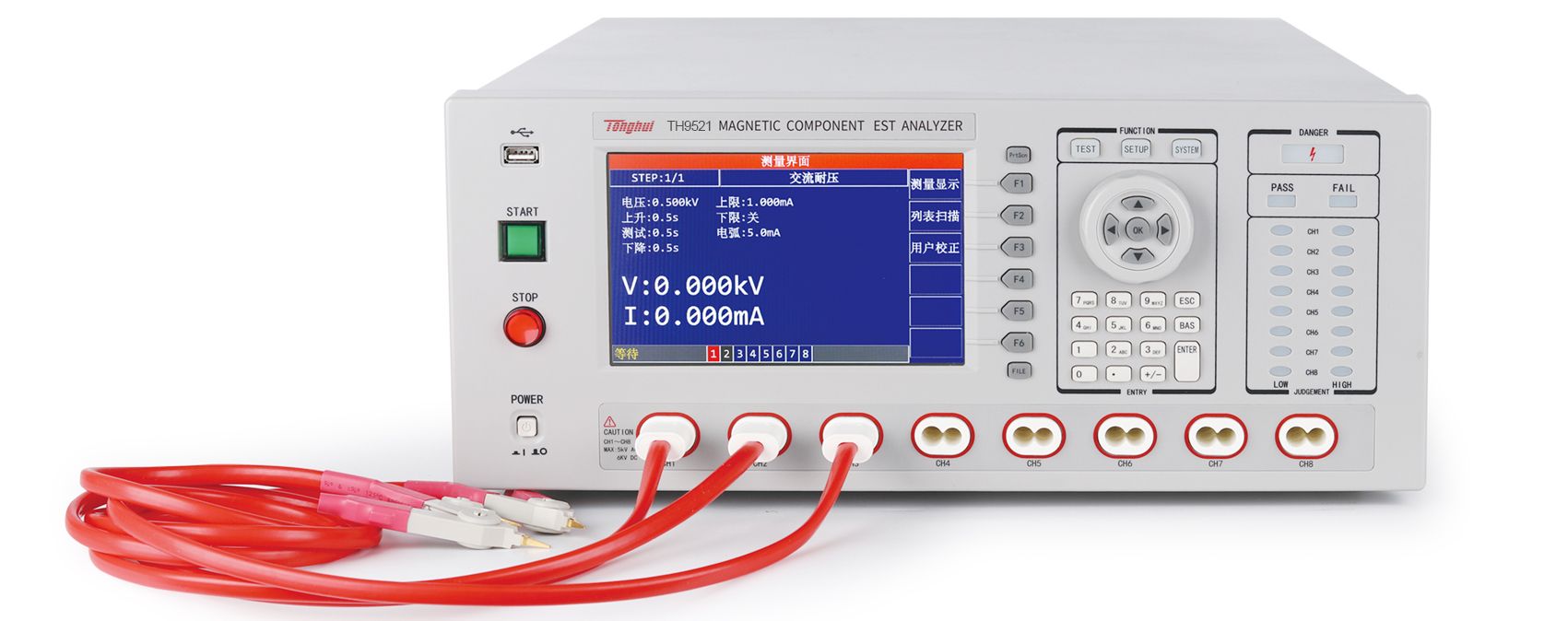

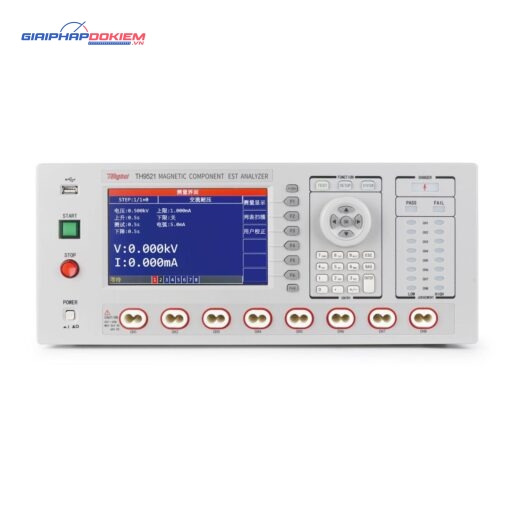

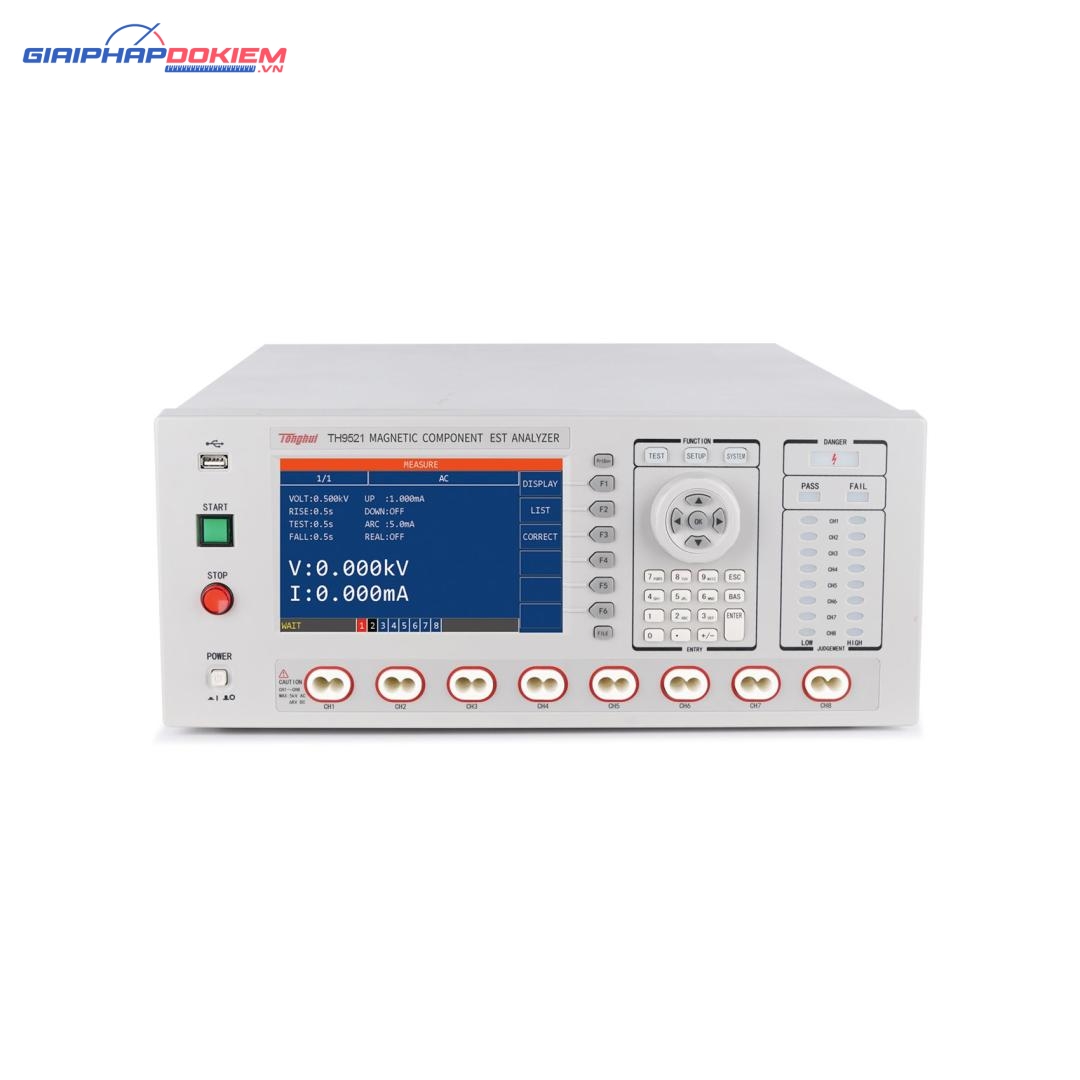

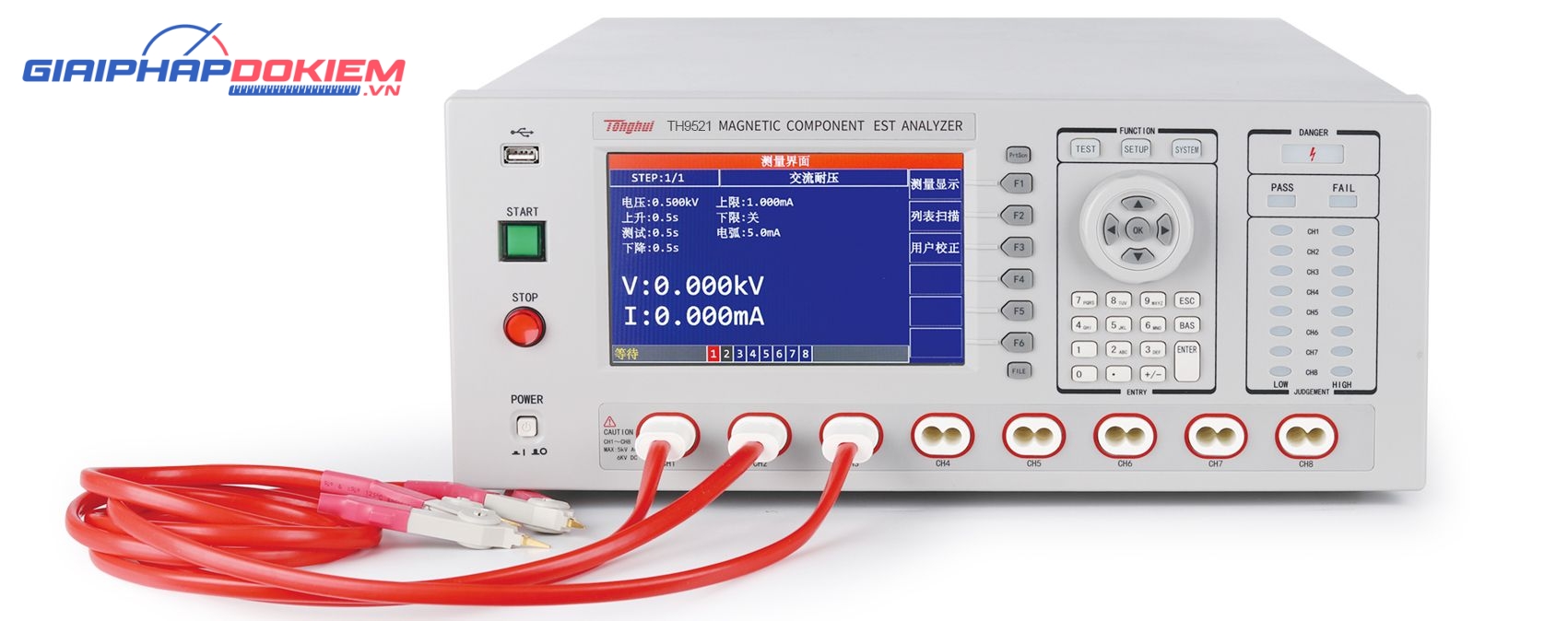

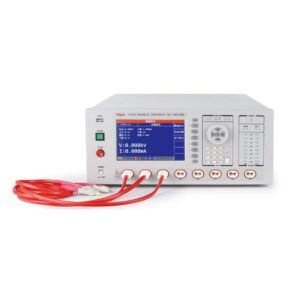

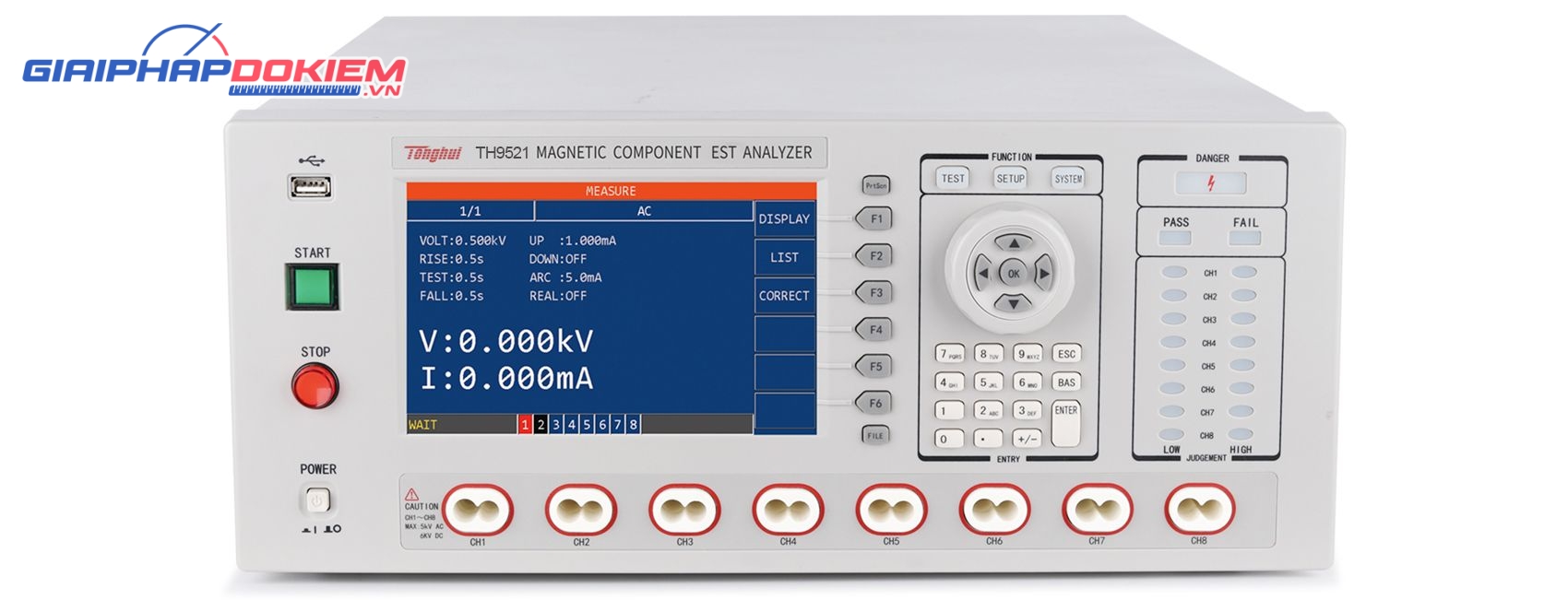

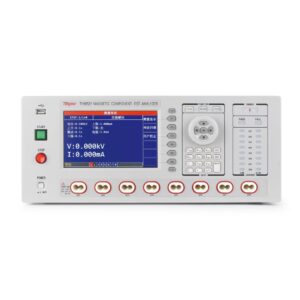

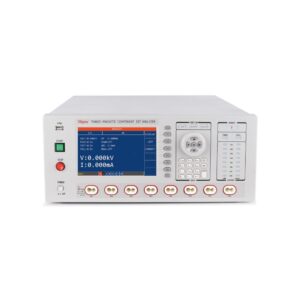

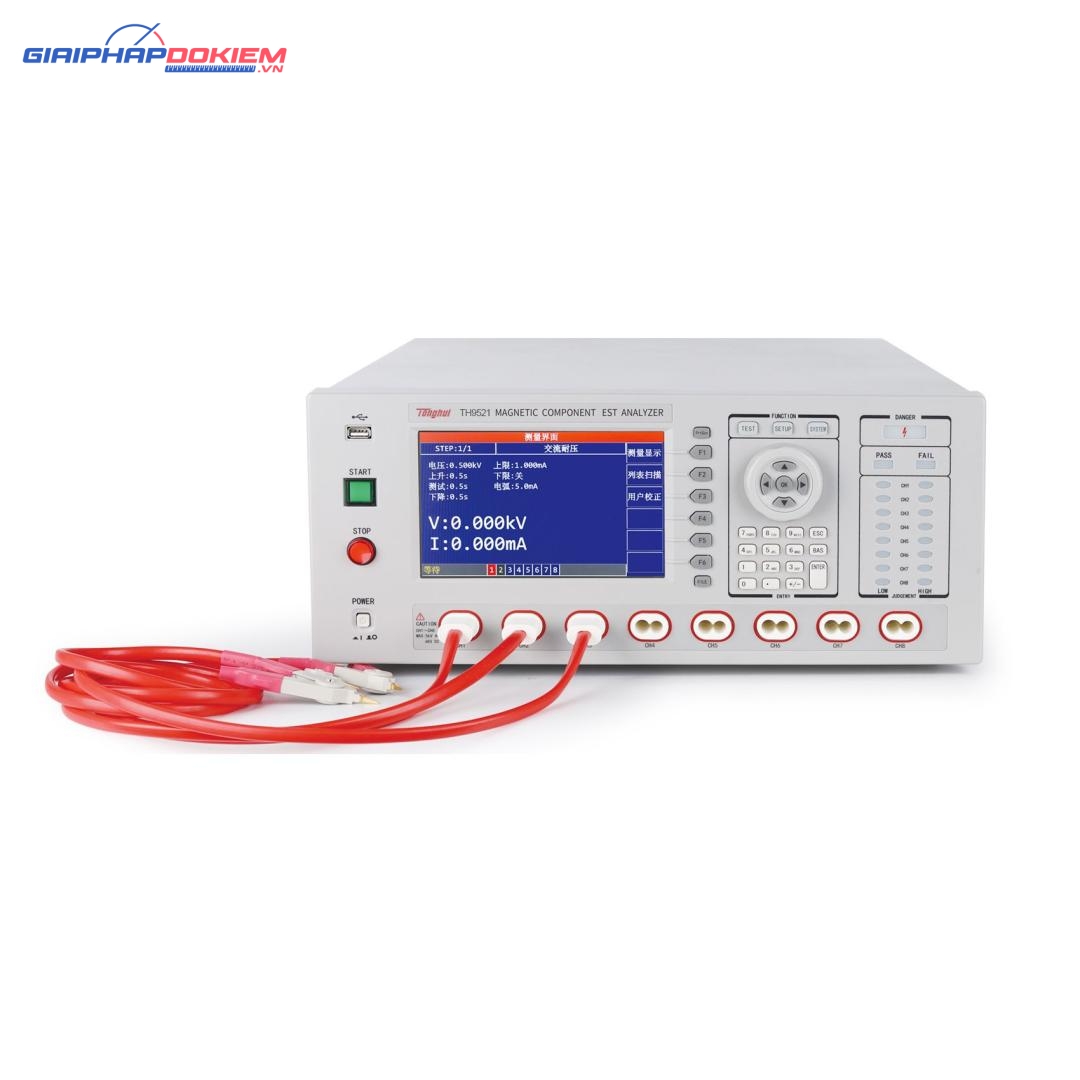

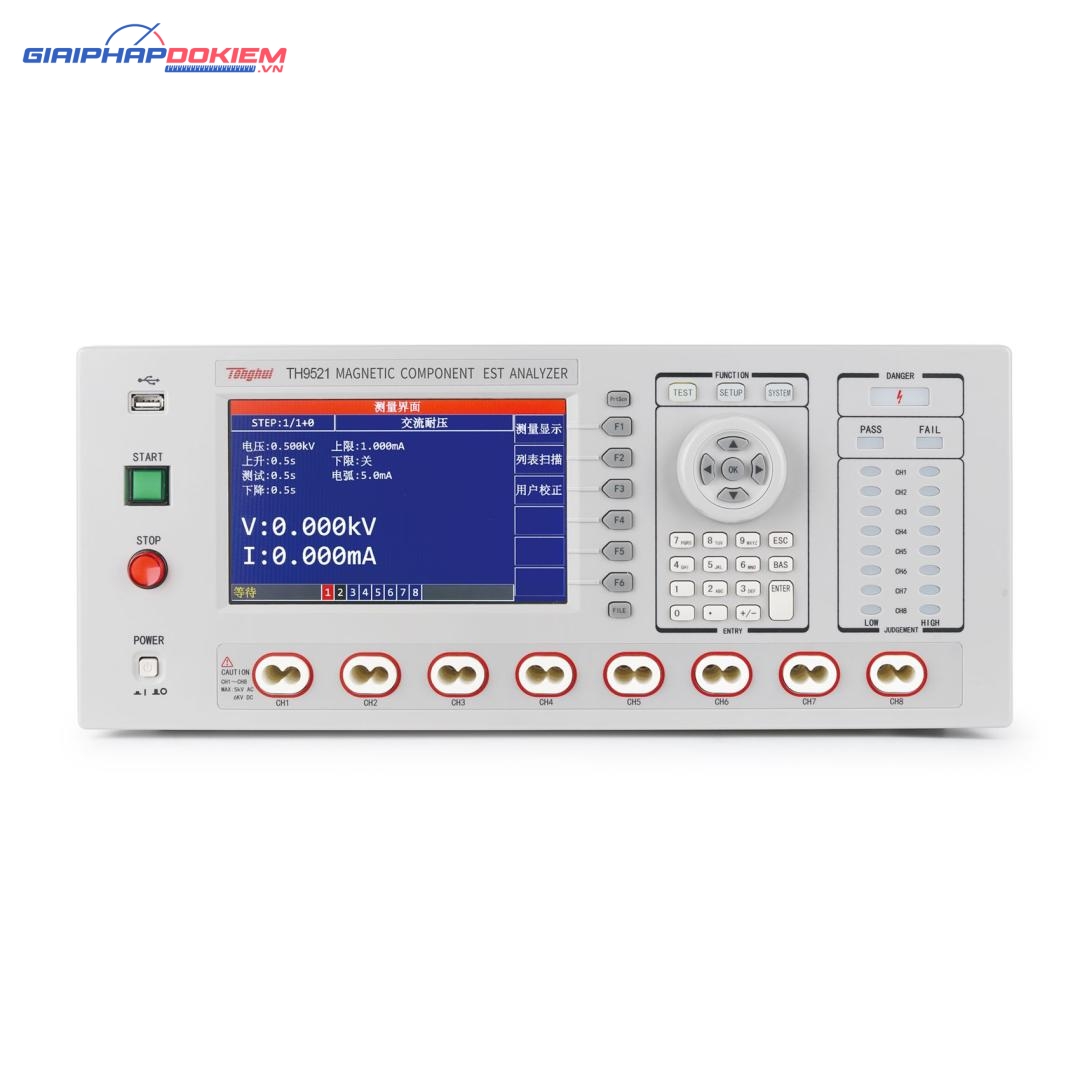

Thiết bị kiểm tra an toàn điện TongHui TH9521
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Giới thiệu thiết bị kiểm tra an toàn điện TongHui TH9521
Hệ thống phân tích toàn diện TongHui TH9521/A thực hiện sáu chức năng chính của điện áp chịu đựng AC, điện áp chịu được DC, điện trở cách điện, kiểm tra cách điện giữa các vòng, kiểm tra điện trở DC thấp và độ tự cảm (TH9521A tùy chọn) trong một máy duy nhất. Đối với các hạng mục thử nghiệm cần thiết cho các thành phần cuộn dây, chẳng hạn như điện áp chịu đựng an toàn, cách điện giữa các vòng, giá trị điện trở cuộn dây và độ tự cảm của cuộn dây (TH9521A tùy chọn), trước đây cần có bốn thiết bị khác nhau để tiến hành các thử nghiệm riêng biệt, nhưng giờ đây chúng có thể được thực hiện trong một máy duy nhất.
Dựa vào công nghệ phân tích thành phần phong phú của Tonghui Electronics, TongHui TH9521/A mang lại nhiều lợi ích hơn là sự chồng chất đơn giản của bốn thiết bị thông thường: thiết kế nguồn AC 500VA/200VA, điện áp cao đầu ra 5kV AC/6kV DC và điện áp điện trở cách điện tăng lên 5kV ( TongHui TH9521), điện áp thử nghiệm cách điện giữa các vòng được tăng lên 6kV (TH9521), thiết bị thử nghiệm điện áp cao mới thực hiện thử nghiệm điện trở và điện cảm DC bốn cực thấp với tần số thử nghiệm lên đến 100kHz. Việc áp dụng công nghệ mới đảm bảo chất lượng sản phẩm ngày càng tốt hơn. Máy độc lập được trang bị giao diện quét tám kênh. Mỗi kênh có thể được đặt ở ba trạng thái: cao cấp, cấp thấp và tắt. Nó có thể kiểm tra tới tám nhóm thiết bị để đáp ứng nhu cầu ứng dụng của người dùng.
Giao diện vận hành đơn giản và dễ sử dụng của TongHui TH9521/A, chỉ báo kết quả sắp xếp bắt mắt, bảo vệ điện áp cao hoàn chỉnh, chức năng giao diện phong phú, chức năng truyền dữ liệu và lưu trữ dữ liệu thuận tiện sẽ đơn giản hóa quá trình thử nghiệm của bạn và cải thiện đáng kể việc thử nghiệm sản phẩm. hiệu quả.
Các chức năng đo chính
TongHui TH9521 tích hợp nhiều chế độ kiểm tra trong một thiết bị duy nhất, giúp tiết kiệm không gian và tối ưu hóa quy trình làm việc:
Kiểm tra điện áp xoay chiều (AC Hipot): Kiểm tra khả năng chịu tải điện áp cao AC của lớp cách điện.
Kiểm tra điện áp một chiều (DC Hipot): Đánh giá độ bền cách điện dưới dòng điện DC.
Đo điện trở cách điện (Insulation Resistance – IR): Xác định giá trị điện trở giữa các bộ phận dẫn điện và vỏ máy.
Kiểm tra dòng rò (Leakage Current): Đảm bảo dòng rò trong ngưỡng an toàn cho người sử dụng.
Ứng dụng TongHui TH9521:
■ Phân tích và kiểm tra toàn diện các động cơ
■ Phân tích và kiểm tra toàn diện máy biến áp
■ Kiểm tra toàn diện điện cảm
■ Phân tích và kiểm tra toàn diện đặc tính cuộn cảm của trạm sạc
■ Phân tích và kiểm tra toàn diện các linh kiện từ tính
Thông số kỹ thuật:
| Model | TongHui TH9521 | TongHui TH9521A | |||||
| Số lượng kênh | 8 | ||||||
| Kiểm tra khả năng chịu áp suất | |||||||
| Điện áp đầu ra | Máy điều hòa không khí | 0,050 – 5,000kV , bước tăng 0,001kV , tần số 50Hz/60Hz ±0,1% , dạng sóng hình sin | |||||
| DC | 0,050 – 6,000kV , với bước tăng 0,01kV. | ||||||
| sự chính xác | ±(1% điểm đặt + 0,1% thang đo đầy đủ ) | ||||||
| Tỷ lệ điều chỉnh | ≤(1% công suất đầu ra + 0,1% công suất toàn thang ) công suất định mức | ||||||
| Phạm vi hiện tại | Máy điều hòa không khí | Điện áp ≤ 4.000kV : 0,001mA – 120,0mA; Điện áp > 4.000kV : 0,001mA – 100,0mA. | 0,001mA – 40,0mA | ||||
| DC | 0,1μA – 20,00mA | 0,1μA – 10,00mA | |||||
| sự chính xác | ±(1% giá trị đọc + 0,5% giá trị toàn thang đo ) | ||||||
| Công suất đầu ra | Máy điều hòa không khí | 500VA | 200VA | ||||
| DC | 120VA | 60VA | |||||
| cung tròn | Máy điều hòa không khí | 1.0mA – 20.0mA , bước tăng 0.1mA | |||||
| DC | 1.0mA – 10.0mA , bước tăng 0.1mA | ||||||
| Kiểm tra điện trở cách điện | |||||||
| Điện áp đầu ra | phạm vi | 0,050 – 5,000kV , với bước tăng 0,01kV. | 0,050 – 1,000kV , với bước tăng 0,01kV . | ||||
| sự chính xác | ±(1% điểm đặt + 0,1% thang đo đầy đủ ) | ±(1% điểm đặt + 0,1% thang đo đầy đủ ) | |||||
| Phạm vi kiểm tra điện trở | Độ phân giải: 0.100MΩ – 50.00GΩ ; 0.1MΩ | Độ phân giải: 0.100MΩ – 10.00GΩ ; 0.1MΩ | |||||
| Độ chính xác đo lường | ≥500V | 1.000MΩ – 1.000GΩ , ±(3% giá trị đo + 5 chữ số ) | |||||
| 1.000GΩ – 10.00GΩ , ±(7% giá trị đo + 5 chữ số ) | |||||||
| 10,00GΩ – 50,00GΩ , ±(10% giá trị đo + 5 chữ số ) | |||||||
| < 500V | 0,100MΩ – 1,000GΩ , ±(7% giá trị đo + 5 chữ số ) | ||||||
| 1.000GΩ – 50.00GΩ , chỉ mang tính tham khảo, không yêu cầu độ chính xác cao. | |||||||
| Cài đặt thời gian | |||||||
| Thời gian leo lên | Tắt , từ 0,1 giây đến 999,9 giây , với bước tăng 0,1 giây . | ||||||
| Thời gian kiểm tra | 0,7 giây – 999,9 giây , bước tăng 0,1 giây | ||||||
| Thời gian hạ cánh | Tắt , từ 0,1 giây đến 999,9 giây , với bước tăng 0,1 giây . | ||||||
| Thời gian chờ đợi | Tắt , từ 0,1 giây đến 999,9 giây , với bước tăng 0,1 giây . | ||||||
| Kiểm tra cách điện giữa các vòng dây | |||||||
| Điện áp xung đầu ra | 0,1kV – 6,000kV , bước tăng 0,01kV , ±5% giá trị cài đặt ±15V | 0,1kV – 3,000kV , bước tăng 0,01kV , ±5% giá trị cài đặt ±15V | |||||
| Phạm vi kiểm tra điện cảm | ≥10μH | ||||||
| Năng lượng xung | Tối đa 0,36 Jun | ||||||
| Lấy mẫu dạng sóng | Tốc độ lấy mẫu: 12 bit , Tốc độ lấy mẫu: 200MHz , Có thể điều chỉnh 8 cấp độ, Độ sâu lưu trữ : 12kByte , Trung bình mẫu: 1 – 32 | ||||||
| Số xung được áp dụng | Lên đến 32 | ||||||
| Phương pháp phán đoán | So sánh diện tích, so sánh sự khác biệt diện tích, phóng điện hào quang, so sánh sự khác biệt pha. | ||||||
| Chức năng phát hiện mạch hở/ngắn mạch OSC | |||||||
| Chức năng bù nhiệt độ | Tùy chọn Pt500A, bù nhiệt độ, chuyển đổi nhiệt độ | ||||||
| Kiểm tra điện trở thấp DC / Kiểm tra điện trở kiểu Δ và Y | |||||||
| Tín hiệu thử nghiệm | 100 mΩ 1A , 1Ω 0.5A , các loại khác ≤3V | ||||||
| Phạm vi thử nghiệm | 0,01mΩ – 1,2MΩ | ||||||
| sức chống cự | phạm vi | 0,01mΩ – 120,00mΩ | 0,1mΩ – 1200,0mΩ | 0,001Ω – 12,000Ω | 0,01Ω – 120,00kΩ | 0,1kΩ – 1200,0kΩ | |
| sự chính xác | ±(0,5% giá trị đọc + 0,04% giá trị toàn thang đo ) | ±(0,3% giá trị đọc + 0,03% giá trị toàn thang đo ) | ±(0,2% giá trị đọc + 0,03% giá trị toàn thang đo ) | ±(0,1% giá trị đọc + 0,03% giá trị toàn thang đo ) | ±(0,2% giá trị đọc + 0,03% giá trị toàn thang đo ) | ||
| Kiểm tra điện cảm | Cấu hình tiêu chuẩn | Không bắt buộc | |||||
| Thông số kiểm tra | Ls , Lp , Rs , Rp , Q | ||||||
| Độ chính xác đo lường | 0,5% | ||||||
| Tần suất kiểm tra | 100Hz , 120Hz , 1kHz , 10kHz , 100kHz | ||||||
| Kiểm tra mức tín hiệu | 1.0Vrms , độ chính xác 10% | ||||||
