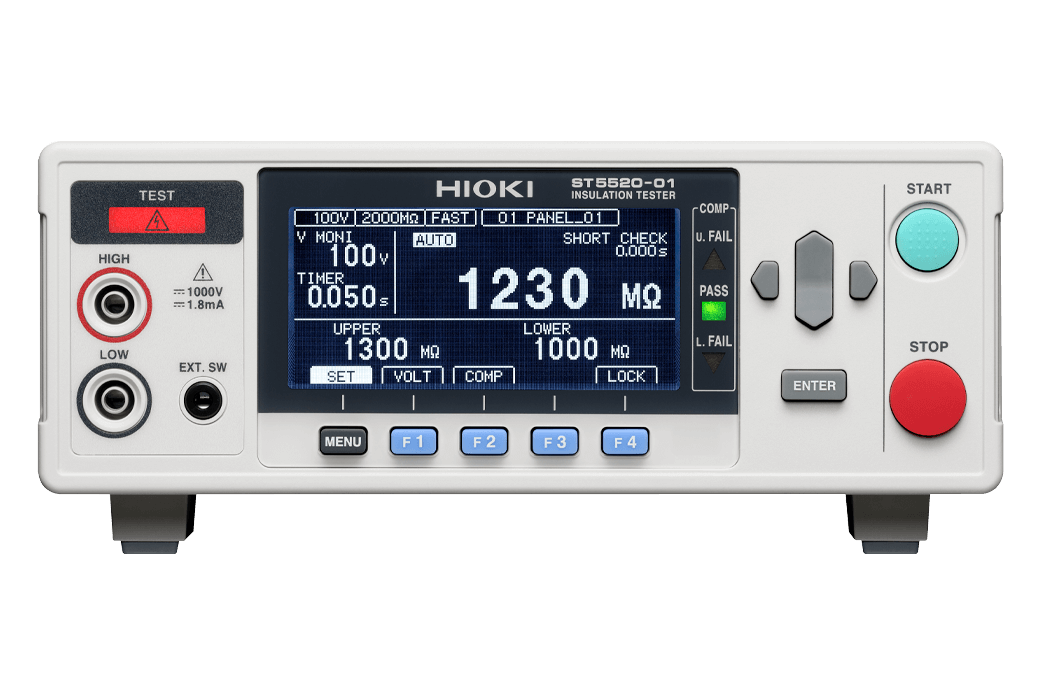

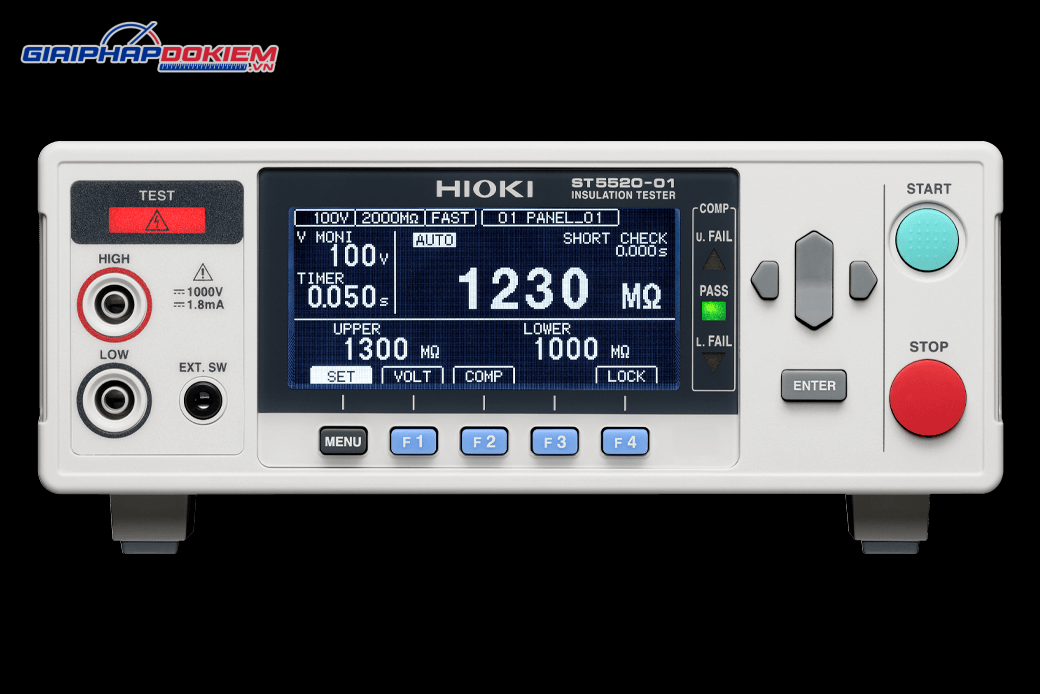

ST5520-01_1_

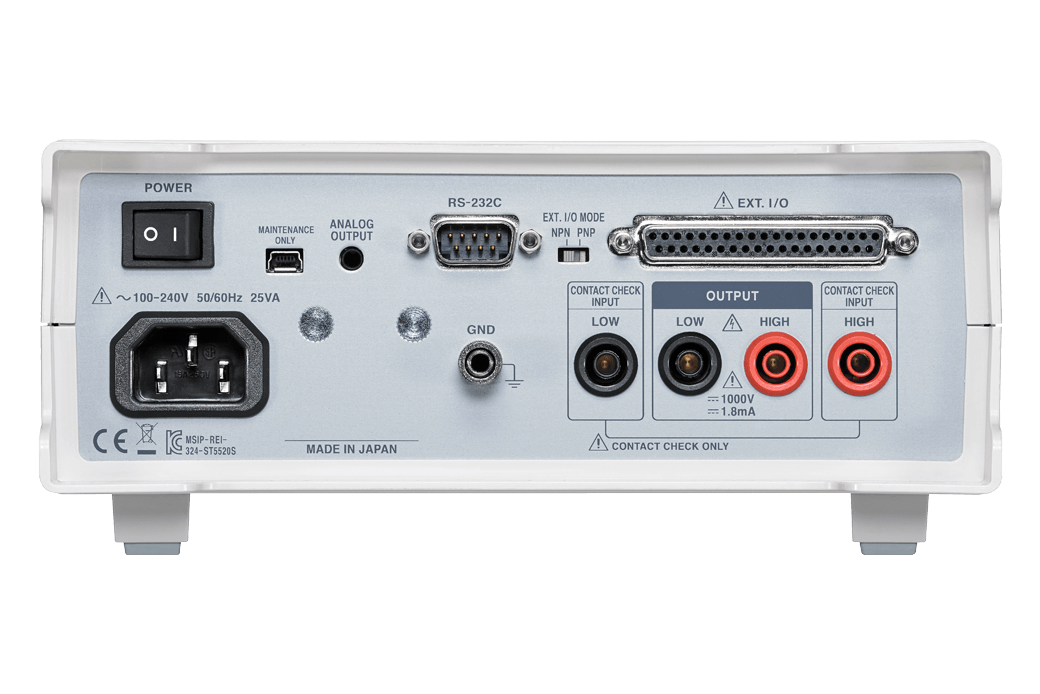

ST5520_2_

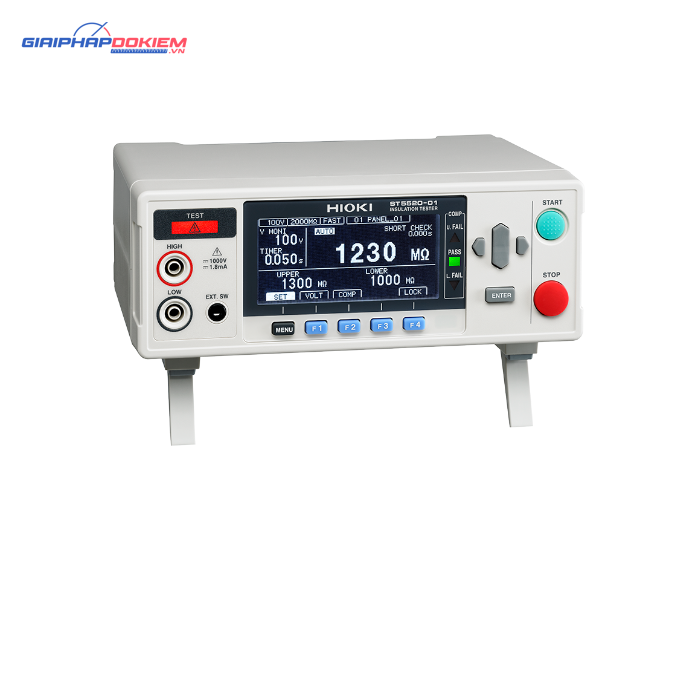

Thiết bị kiểm tra cách điện Hioki ST5520

Giá (chưa VAT): Liên hệ

Model: ST5520 Tình trạng: Còn hàng Nhà sản xuất: Xuất xứ: Nhật Bản Bảo hành: 12 tháng
Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Giới thiệu thiết bị kiểm tra cách điện Hioki ST5520

Thiết bị Hioki kiểm tra an toàn điện được phát triển để xác định điện trở cách điện cho các thiết bị và linh kiện theo chuẩn quốc tế. Hioki ST5520 với tốc độ kiểm tra cách điện nhanh nhất hiện nay, cung cấp tính năng đánh giá nhanh chóng kết quả Đạt hoặc Không đạt chỉ trong 50 ms. Nó cho phép kiểm tra ở mức điện áp từ 25 đến 1000 V với độ phân giải là 1 V.

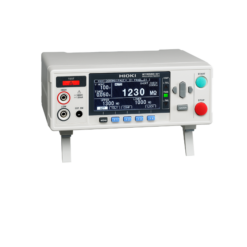

Hioki ST5520
Hioki ST5520

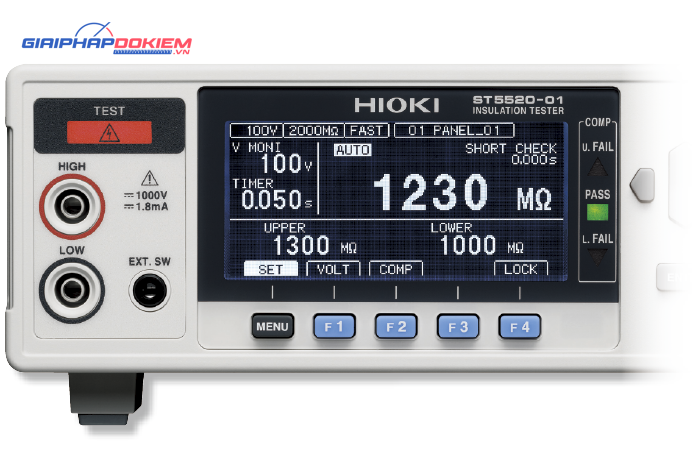

Tính năng nổi bật của Hioki ST5520

  • Thực hiện kiểm tra và đánh giá độ cách điện chỉ trong 50 ms.
  • Tính năng loại bỏ nhanh chóng điện áp dư thừa.
  • Điều chỉnh đa dạng về điện áp kiểm tra đầu ra, phạm vi từ 25 V đến 1000 V với bước điều chỉnh mỗi lần là 1 V.
  • Năng lực kiểm tra sự kết nối của que đo.
  • Khả năng phát hiện tình trạng ngắn mạch.
  • Phù hợp với các dây chuyền lắp ráp và sản xuất pin.

Lưu ý: ST5520 và ST5520-01 không thể hoạt động độc lập. Quý khách cần lựa chọn và sắm thêm các loại đầu đo theo yêu cầu cụ thể của ứng dụng mình để đảm bảo tính tương thích.

Tốc độ kiểm tra nhanh nhất trong ngành

Thiết bị ST5520, dẫn đầu thị trường về tốc độ kiểm tra cách điện, đáp ứng hoàn hảo mọi nhu cầu của dây chuyền sản xuất với khả năng thực hiện kiểm tra cực kỳ nhanh chóng.

Thiết bị kiểm tra cách điện Hioki ST5520

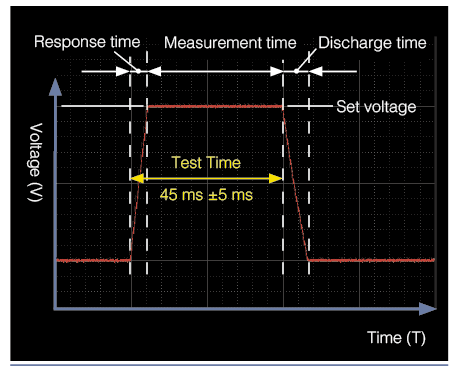

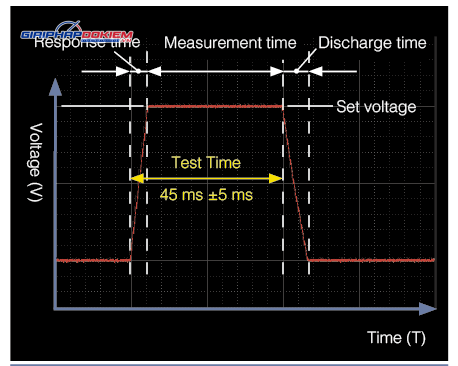

Đánh giá nhanh chỉ trong vòng 50 mili giây

Quá trình kiểm tra được hoàn thành trong vòng 50 mili giây, đánh dấu mức thời gian ngắn nhất trong lĩnh vực này, nhanh hơn 700 mili giây so với các mô hình trước đây của Hioki.

Thiết bị kiểm tra cách điện Hioki ST5520

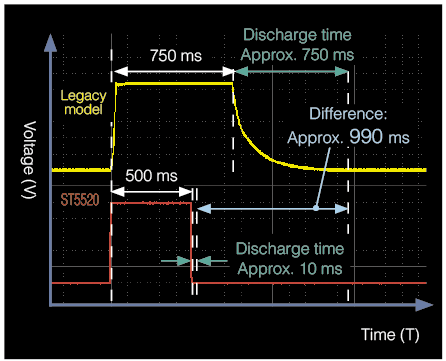

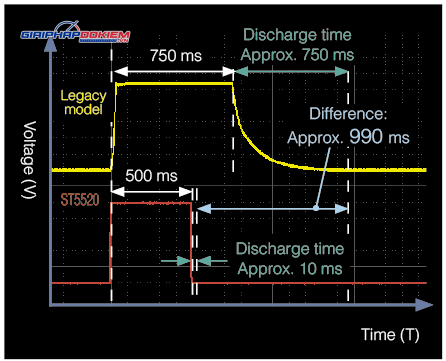

Chức năng xả nhanh điện áp dư

Thời gian để xả điện áp dư thừa sau khi kiểm tra đã được cắt giảm một cách đáng kể so với các mô hình trước đây. Dưới những điều kiện tương đồng, thời gian thực hiện (takt time) được ước lượng cải thiện lên đến 990 mili giây.

Thiết bị kiểm tra cách điện Hioki ST5520

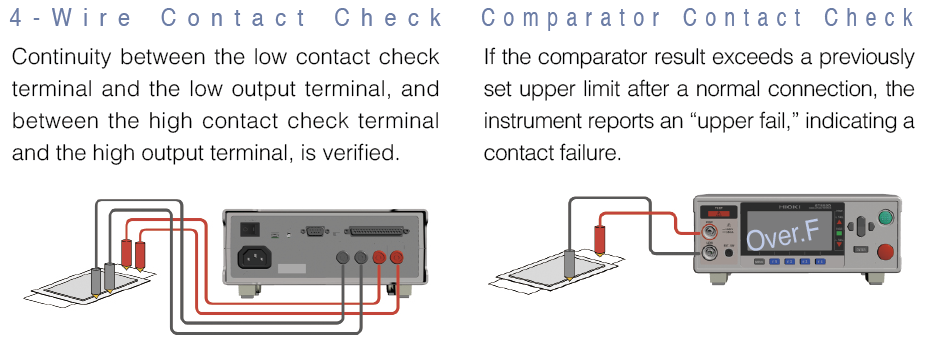

Ngăn ngừa lỗi do tiếp xúc kém

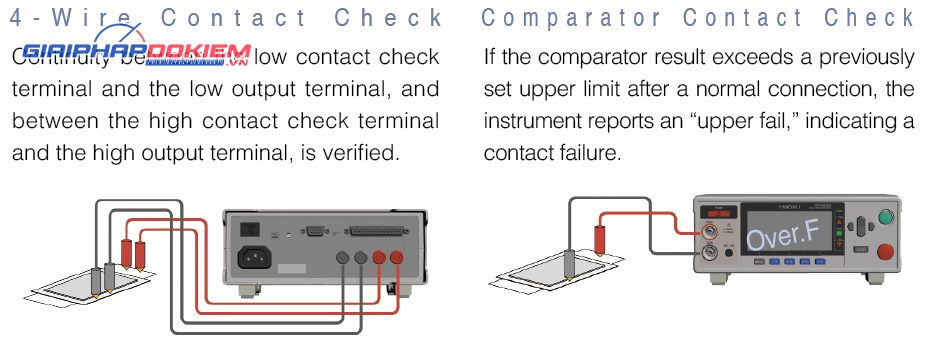

Tính năng này giúp xác minh liệu thiết bị đã được kết nối đúng mực hay chưa. Nó bảo đảm rằng việc đo điện trở chỉ diễn ra khi có sự tiếp xúc đúng đắn, tránh những kết quả không chính xác do kết nối lỏng lẻo. Để thực hiện, có hai phương pháp được áp dụng: phương pháp kiểm tra tiếp điểm qua 4 dây và phương pháp kiểm tra tiếp điểm bằng bộ so sánh.

Thiết bị kiểm tra cách điện Hioki ST5520

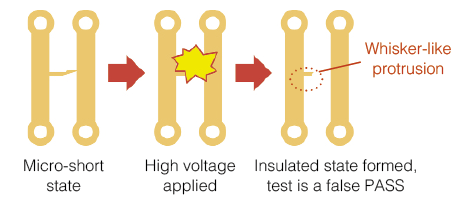

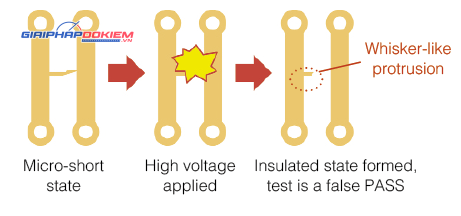

Ngăn chặn nguy cơ tiềm ẩn trước khi ra mắt thị trường

Chức năng này sử dụng điện áp thấp, từ 2 V đến 4 V DC, áp dụng vào mẫu thử để phát hiện sự cố ngắn mạch vi mô trước khi tiến hành các bài thử nghiệm cách điện.

Thiết bị kiểm tra cách điện Hioki ST5520

An toàn và dễ dàng sử dụng

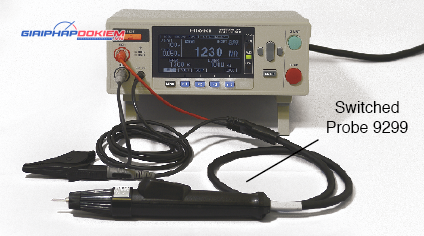

Khi sử dụng đầu đo chuyển đổi 9299, được mua riêng, bạn có thể dễ dàng vận hành ST5520 chỉ bằng việc cầm và giữ đầu đo này.

Thiết bị kiểm tra cách điện Hioki ST5520

Đặc tính kỹ thuật cơ bản của ST5520

Độ chính xác của Hioki ST5520 được đảm bảo: 1 năm
Chức năng đoĐiện trở cách điện (Áp dụng Phương pháp điện áp DC)
Điện áp kiểm tra(Dải đo: Có thể cài đặt AUTO / MANUAL)
25 V ≤ V <100 V (2.000 / 20.00 / 200.0 MΩ),
100 V ≤ V <500 V (2.000 / 20.00 / 200.0 / 2000 MΩ),
500 V ≤ V ≤ 1000 V (2.000 / 20.00 / 200.0 / 4000 MΩ)
Độ chính xác cơ bản± 2% rdg. ± 5 dgt.
25 V ≤ V <100 V [0 đến 20 MΩ]
100 V ≤ V <500 V [0 đến 20 MΩ]
500 V ≤ V ≤ 1000 V [0 đến 20 MΩ]
Tốc độ đoFast: 30 ms/time, Slow: 500 ms/time (có thể lựa chọn)
Hiển thịLCD (tuổi thọ: 100.000 giờ), đèn nền 4 mức
Bộ nhớ trongCác mục đã lưu: đo tỷ lệ điện áp, chế độ kiểm tra, giá trị giới hạn trên / giới hạn dưới của bộ so sánh, thời gian kiểm tra, còi bíp để phân biệt kết quả, dải điện trở, thời gian phản hồi, tốc độ đo
Dung lượng bộ nhớ: lên đến 10 mục (có thể lưu / tải)
Cài đặt bộ so sánhUPPER_FAIL: Giá trị đo được ≥ giá trị giới hạn trên
PASS: Giá trị giới hạn trên> giá trị đo được> giá trị giới hạn dưới
LOWER_FAIL: Giá trị đo được ≤ giá trị giới hạn dưới
Quá trình đánh giáÂm báo beep, PASS / U.FAIL/L. THẤT BẠI: sáng lên trên màn hình LED, Khi UL_FAIL, U.FAIL / L.FAIL sáng đồng thời, đầu ra EXT.I / O, kết quả phán đoán có thể thu được qua RS-232C
Chu trình kiểm traĐịnh nghĩa chu trình kiểm tra: Chu trình kiểm tra = Thời gian đáp ứng + Thời gian đo
Chức năng: Đặt thời gian từ khi áp dụng điện áp cho đến khi đánh giá PASS / FAIL
Phạm vi cấu hình: 0,045 giây đến 999,999 giây (độ phân giải 0,001 giây)
Bộ đếm thời gian đáp ứngKhi bắt đầu kiểm tra, có thể set thời gian từ 0,005 đến 999,999 giây (ở độ phân giải 0,001 giây) để bộ đánh giá so sánh có thể hoạt động
Đầu ra analogDC +4 V fs

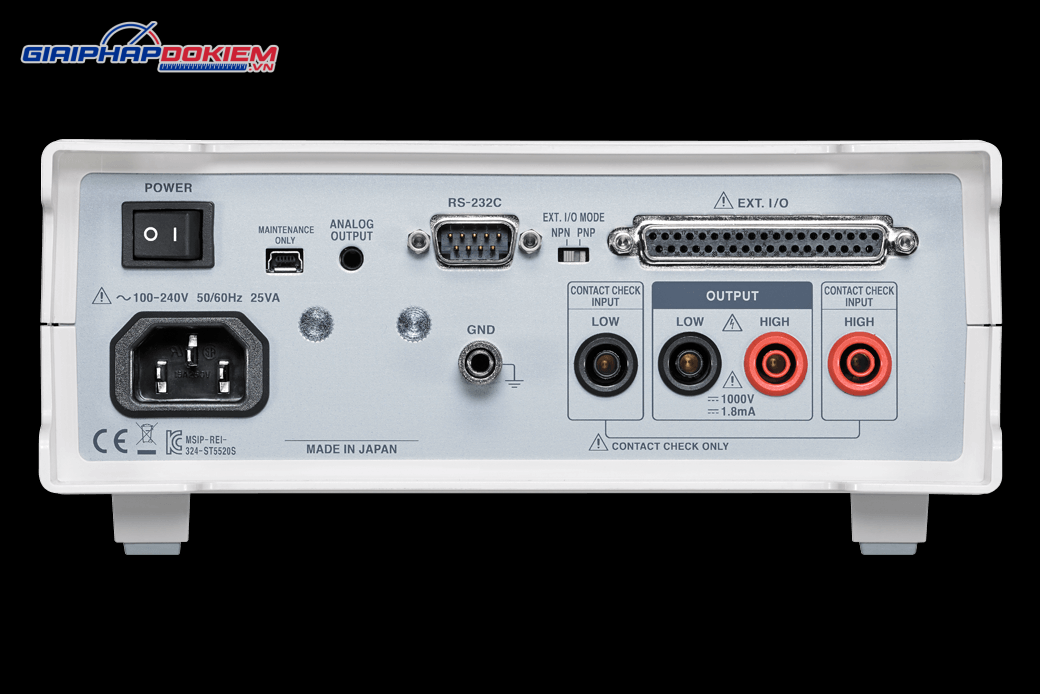

Kết nốiRS-232C (tiêu chuẩn), I / O bên ngoài (Đầu vào điều khiển bên ngoài, Kết quả đánh giá)
Đầu ra BCD (chỉ ST5520-01)
Nguồn100 đến 240 V AC, 50/60 Hz, tối đa 25 VA.
Kích thước và khối lượng215 mm (8,46 in) W × 80 mm (3,15 in) H × 166 mm (6,54 in) D, 1,1 kg (38,8 oz)
Phụ kiệnHướng dẫn sử dụng × 1, Nắp đầu nối × 1, Dây nguồn × 1, EXT. Đầu nối I / O × 1

Ứng dụng của Hioki ST5520

Để phát hiện các khuyết tật cách điện trong pin lithium-ion, việc sử dụng các thiết bị kiểm tra chuyên dụng là cần thiết. Các thiết bị này đánh giá chất lượng cách điện và phát hiện sự không ổn định hoặc hỏng hóc trong cấu trúc điện tử của pin, đảm bảo an toàn và hiệu suất làm việc cao cho pin lithium-ion trong quá trình sử dụng.

Thiết bị kiểm tra cách điện Hioki ST5520 Thiết bị kiểm tra cách điện Hioki ST5520
