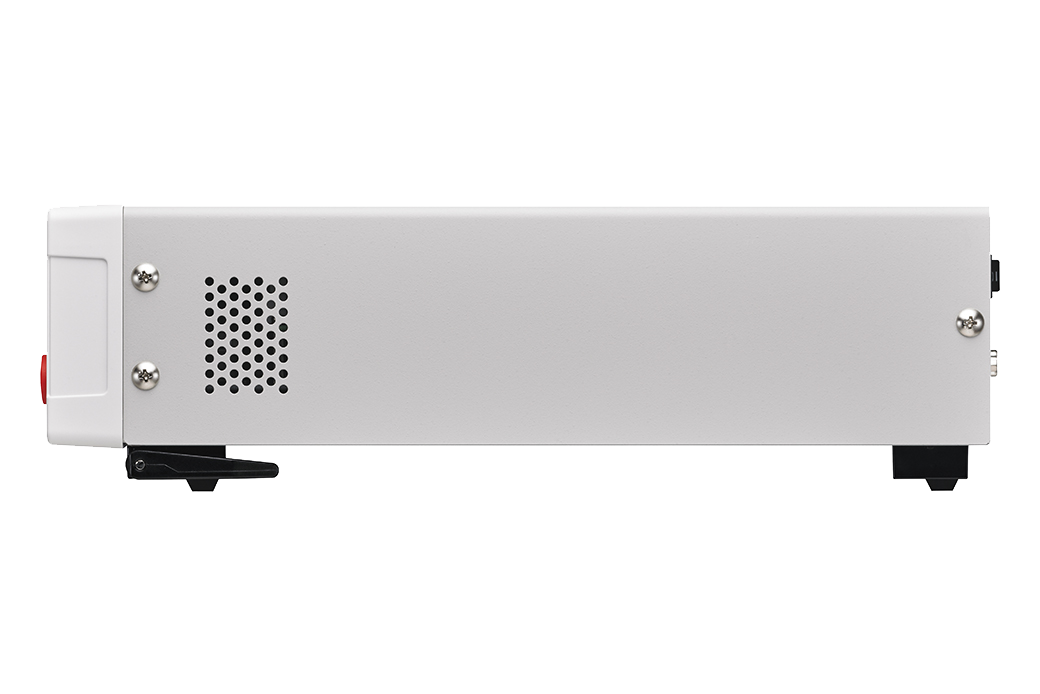

BT5525_03_1040_694

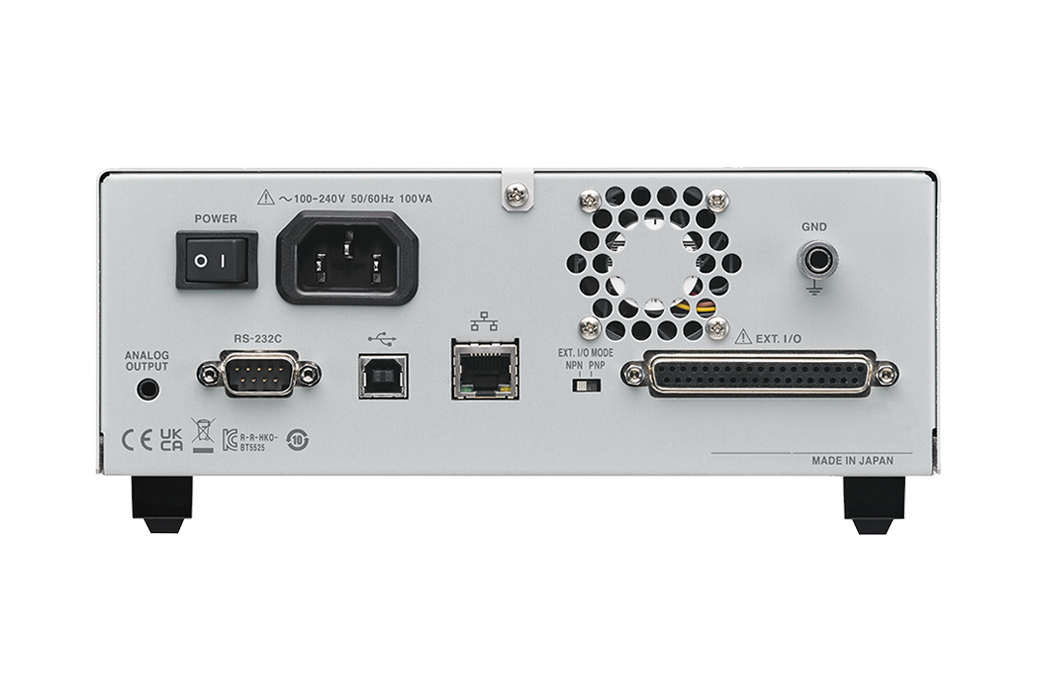

BT5525_1040-694_2

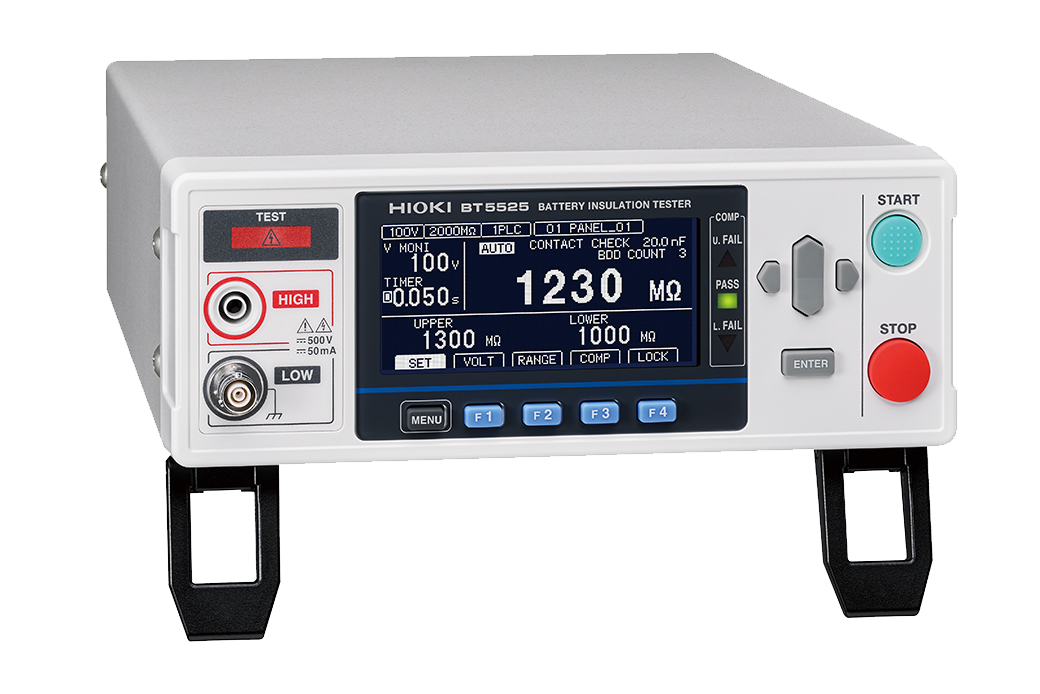

BT5525_ST_1_1040_694_0

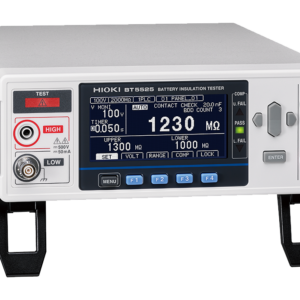

Thiết bị kiểm tra cách điện pin Hioki BT5525

Giá (chưa VAT): Liên hệ

Model: BT5525 Tình trạng: Còn hàng Nhà sản xuất: Xuất xứ: Nhật Bản Bảo hành: 12 tháng
Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Giới thiệu thiết bị kiểm tra cách điện pin Hioki BT5525

Thiết bị Hioki BT5525 đánh giá khả năng cách điện của pin, hỗ trợ ngăn chặn nguy cơ từ những lô hàng có khả năng lỗi tiềm ẩn, tránh nguy cơ gây cháy.

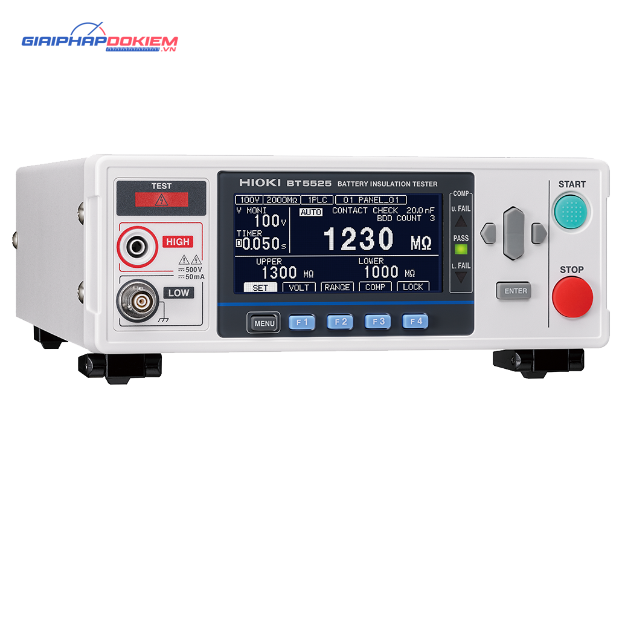

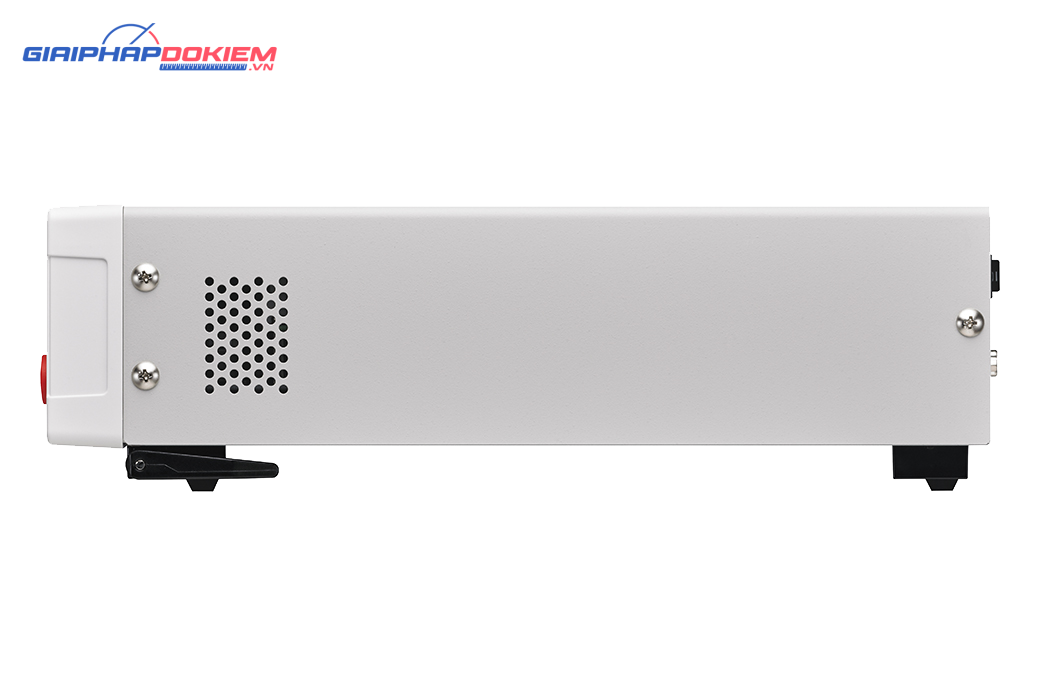

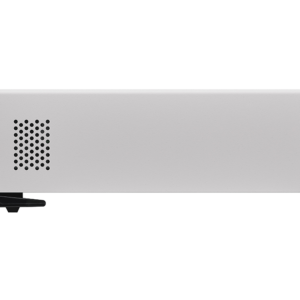

Hioki BT5525
Hioki BT5525

Tính năng chính của Hioki BT5525

  • Hioki BT5525 lý tưởng cho dây chuyền sản xuất pin.
  • Chức năng BDD phát hiện ngắn mạch cực nhỏ gây ra bởi nhiễm tạp chất trước khi pin được giao đi.
  • Đo điện trở cách điện ổn định ngay cả trong môi trường nhiễu.
  • Hiệu quả chi phí cao nhờ giá thành hợp lý, kiểm tra tốc độ cao và hình dáng nhỏ gọn.
  • Chức năng kiểm tra tiếp điểm của Hioki BT5525 giúp giảm số lượng cực âm hỏng do lỗi thiết bị.

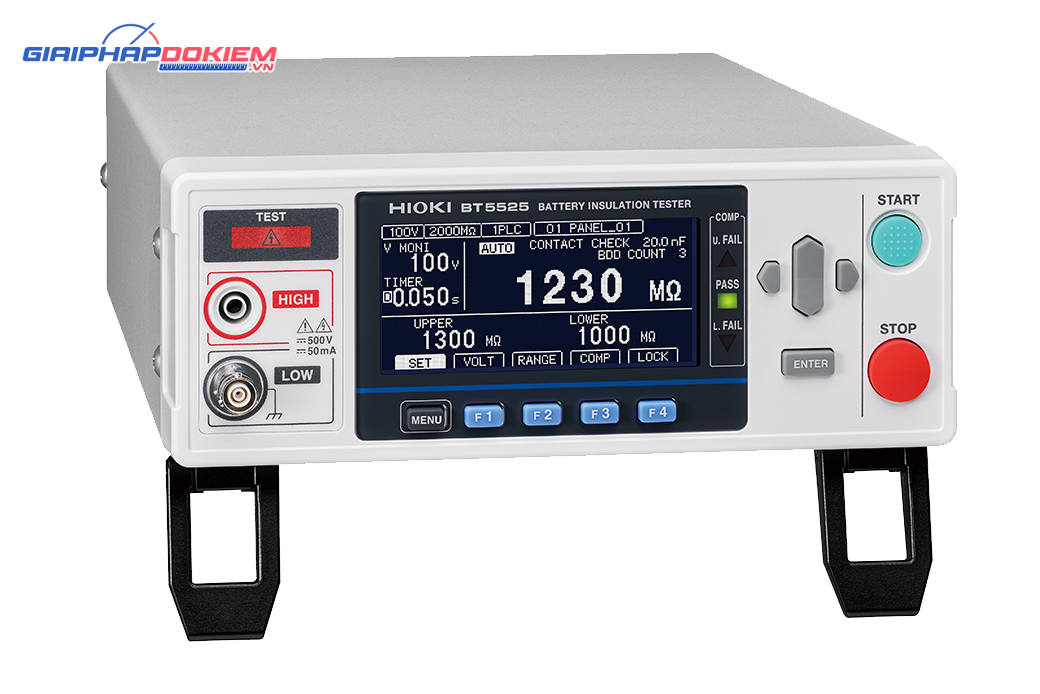

Thiết bị kiểm tra cách điện pin Hioki BT5525 Thiết bị kiểm tra cách điện pin Hioki BT5525 Thiết bị kiểm tra cách điện pin Hioki BT5525

Thông số kỹ thuật của BT5525

Độ chính xác của Hioki BT5525 được đảm bảo trong 1 năm
Chức năng chínhKiểm tra điện trở cách điện
Chức năng Break Down Detect (BDD)
Chức năng kiểm tra tiếp điểm
Đặc tính kỹ thuật đầu raĐiện áp đầu ra: 25 V – 500 V, độ phân giải cài đặt 1 V
Dòng điện sạc
(Chức năng giới hạn dòng điện): 50 µA – 50 mA*1*2*3, độ phân giải thiết lập nhỏ nhất là 10 μA
Dòng ngắn mạch: 60 mA trở xuống
Dòng điện xả: 40 mA hoặc lớn hơn* 1: Các giới hạn liên quan đến bộ phát đầu ra sẽ dẫn đến lỗi, khiến phép đo bất khả thi, nếu tải điện dung xấp xỉ 50 μF hoặc hơn được kết nối trong khi sử dụng thiết lập giới hạn dòng điện ở mức 5.1 mA hoặc lớn hơn.
* 2: Khi sử dụng thiết lập giới hạn dòng điện ở mức 5.1 mA hoặc hơn, phép đo bị buộc dừng lại nếu điện áp đầu ra không tối thiểu 20V ở mức 200 ms sau khi bắt đầu đo. Phép đo có thể thực hiện sau khi bị buộc dừng lại 1 giây.
*3: Nếu giá trị giới hạn dòng điện được cài đặt từ 5.1 mA – 50.0 mA, dòng điện bị giới hạn đến 5 mA sau khi điện áp đầu ra đạt mức điện áp thiết lập
Đặc tính kỹ thuật phép đoPhạm vi hiển thị giá trị điện trở: 0,050 MΩ – 9999 MΩ
Dải điện trở: 2 MΩ, 20 MΩ, 200 MΩ, 2000 MΩ, AUTO
Đặc tính kỹ thuật cơ bản±1,5% rdg.±2 dgt.
25 V ≤ V < 100 V [0,05 MΩ đến 2 MΩ],
100 V ≤ V ≤ 500 V [0,2 MΩ đến 20 MΩ]
Đặc tính kỹ thuật thời gianThời gian kiểm tra: 0,050 giây đến 999,999 giây, TẮT
Thời gian trễ của bộ so sánh: 0,001 giây đến 999,999 giây, TỰ ĐỘNG
Tốc độ cập nhật hiển thị: 1 PLC
Thời gian lấy mẫu: 1 PLC đến 100 PLC
Chức năng ghi nhớChức năng lưu bảng điều khiển: Lưu đến 15 bộ điều kiện đo
Chức năng ghi nhớ giá trị đo được: Lưu đến 999 giá trị đo được trên bộ nhớ trong của thiết bị
Chức năng đánh giáChế độ kiểm tra: Kiểm tra liên tục, PASS STOP, FAIL STOP
Chức năng so sánh:
UPPER_FAIL: Giá trị đo được> giá trị giới hạn trên
PASS: Giá trị giới hạn trên ≥ giá trị đo được ≥ giá trị giới hạn dưới
LOWER_FAIL: Giá trị đo được <giá trị giới hạn dưới
Các chức năng khácChức năng Break Down Detect (BDD): Phát hiện lỗi cách điện cực nhỏ gây ra bởi hiện tượng nhiễm tạp chất
Chức năng kiểm tra tiếp điểm: Phương pháp đo điện dung 2 đầu
Chức năng tự động xuất dữ liệu: Tự động xuất kết quả đo thông qua giao diện kết nối khi kết thúc kiểm tra
Chức năng lệnh giám sát: Màn hình hiển thị các lệnh được gửi và nhận
Chức năng giám sát I/O bên ngoài: Màn hình hiển thị tín hiệu ON/OFF đầu ra và trạng thái tín hiệu đầu vào
Chức năng đầu ra Analog: Chuyển đổi các giá trị đo được thành 0 đến 4 V DC và tín hiệu đầu ra

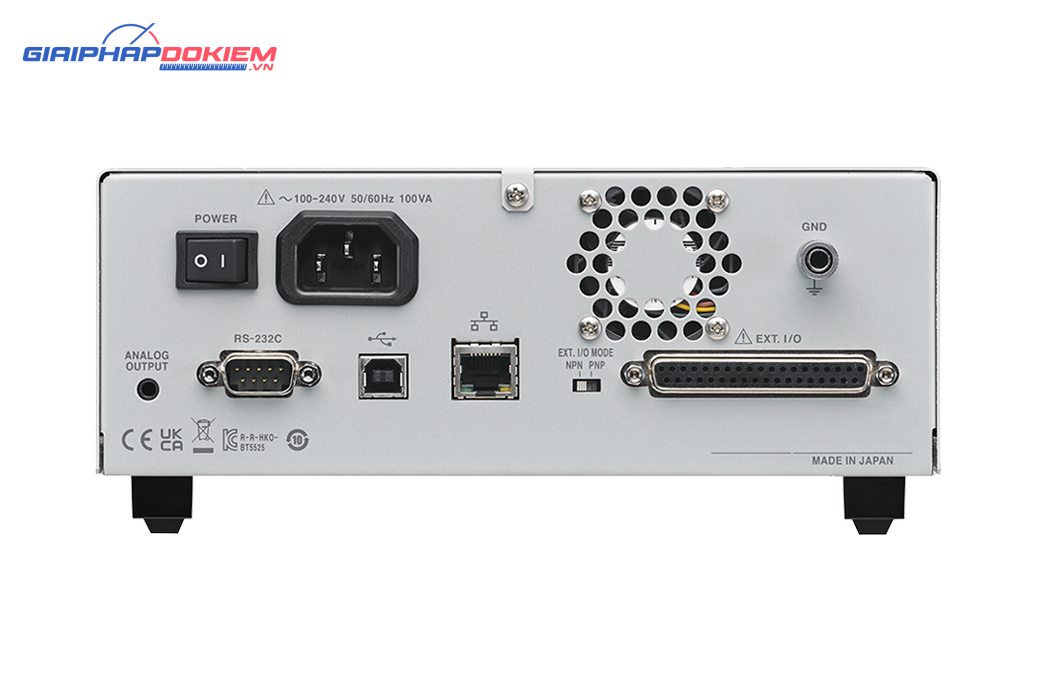

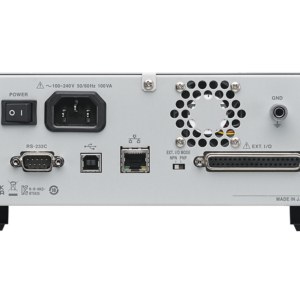

Kết nốiUSB, LAN, RS-232C, EXT. I / O
Nguồn100 V đến 240 V AC
Năng lượng tiêu thụKhoảng 20 VA * 4

* 4: Điều kiện nguồn điện là điện áp cung cấp 220 V, tần số nguồn cấp 50, 60 Hz, điện áp thử 200 V, giới hạn dòng điện 2 mA, và tải (điện trở 1GΩ và tụ điện 0.1 μF nối song song).

Nguồn điện định mức tối đa100 VA
Kích thước và khối lượng của Hioki BT5525Khoảng 215 mm (8,46 in) W × 80 mm (3,15 in) H × 306,5 mm (12,07 in) D (trừ các phần nhô ra), Xấp xỉ. 2,8 kg (98,8 oz)
Phụ kiệnDây nguồn ×1, EXT. I/O male connector ×1, EXT. I/O connector cover ×1, EXT. I/O interlock cancellation jig ×1, Hướng dẫn khởi động ×1
