Thiết bị kiểm tra chân phích cắm rỗng IEC60884-1 thanh 4.8mm lực 100N

Thiết bị kiểm tra chân phích cắm rỗng IEC60884-1 thanh 4.8mm lực 100N (IEC60884-1 Figure 14 Non-Solid Pins Tester)

1. Giới thiệu tổng quan

Thiết bị kiểm tra chân cắm rỗng (Non-Solid Pins Tester / Device for Testing Non-Solid Pins) được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC60884-1 Hình 14 (Figure 14). Thiết bị chuyên dụng để kiểm tra độ bền cơ học của các chân phích cắm rỗng (chân cắm không đặc) trên phích cắm và ổ cắm di động.

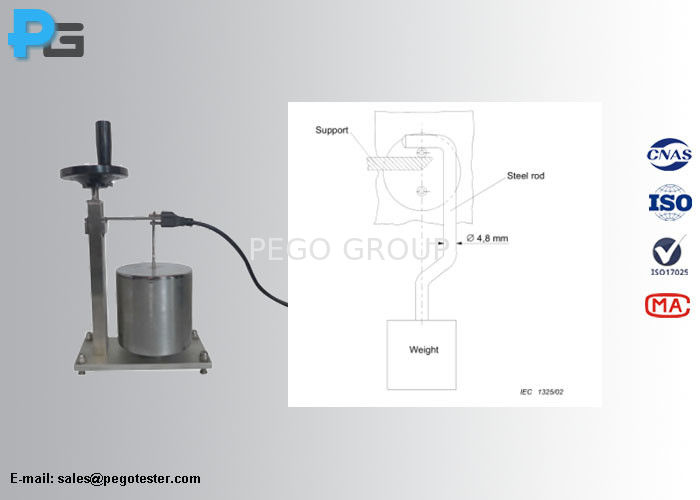

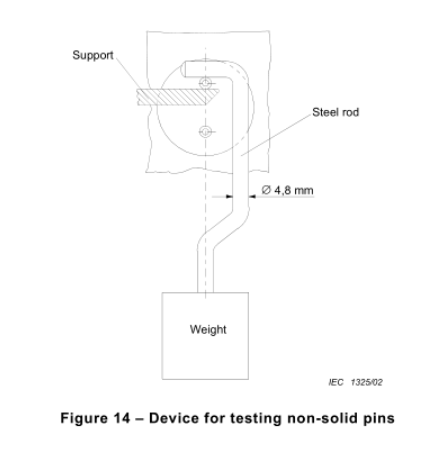

Một lực thử nghiệm 100N được tác động lên chân cắm được gá đặt theo sơ đồ IEC60884-1 hình 14 trong thời gian 1 phút theo hướng vuông góc với trục của chân cắm, thông qua một thanh thép có đường kính Φ4.8mm (trục của thanh thép cũng vuông góc với trục chân cắm). Trong quá trình tác dụng lực, độ biến dạng suy giảm kích thước của chân cắm tại điểm chịu lực không được vượt quá 0.15mm. Sau khi tháo thanh thép tải lực, kích thước của chân cắm không được thay đổi quá 0.06mm theo bất kỳ hướng nào.

2. Thông số kỹ thuật chi tiết

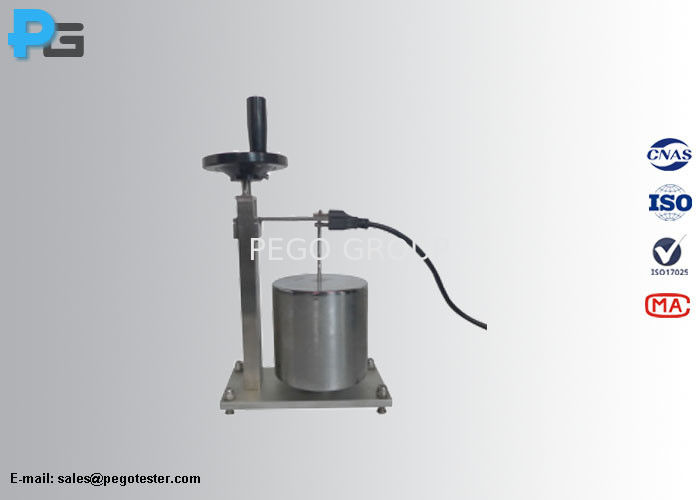

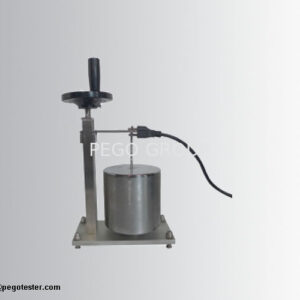

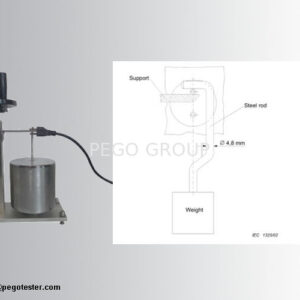

3. Hình ảnh thiết bị
