Thiết bị kiểm tra độ cố định chân phích cắm thử nghiệm lực kéo và mô-men xoắn
Giá (chưa VAT): 0₫
Giá (gồm VAT 8%): 0₫
Messenger
Zalo
Thông tin sản phẩm

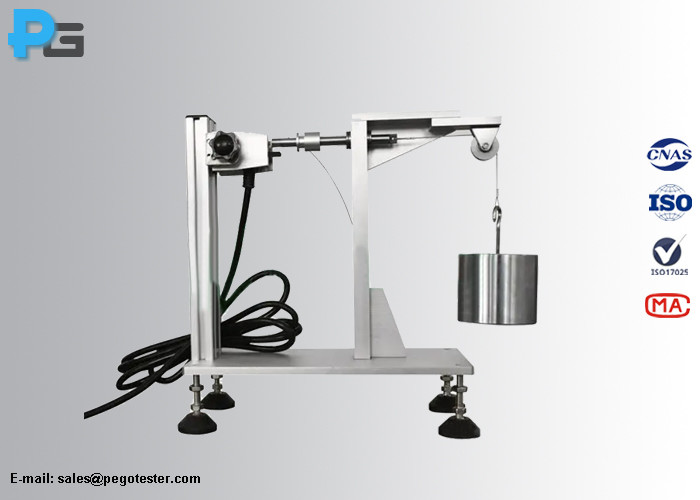

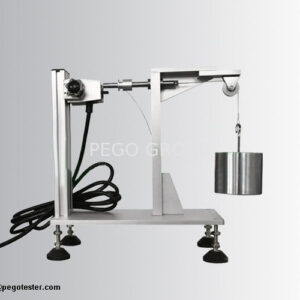

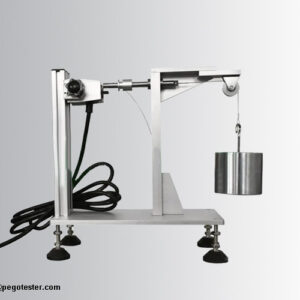

Thiết bị kiểm tra độ cố định chân phích cắm thử nghiệm lực kéo và mô-men xoắn
1. Giới thiệu tổng quan
Thiết bị kiểm tra độ cố định chân phích cắm thử nghiệm lực kéo và mô-men xoắn (Plug Pins Fixation Verifying Test Apparatus) được thiết kế và chế tạo đáp ứng nghiêm ngặt các tiêu chuẩn IEC60335-1 điều 22.3 và IEC60065 điều 15.4.3 (b và c). Thiết bị có chức năng thực hiện cả thử nghiệm mô-men xoắn (torque test) và thử nghiệm lực kéo (pull force test) nhằm xác minh độ chắc chắn và khả năng cố định của các chân phích cắm.
Lưu ý: Thiết bị thử nghiệm cần được vận hành kết hợp với tủ gia nhiệt (heating cabinet) khi tiến hành thử nghiệm lực kéo.
2. Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|---|
| Số vị trí thử nghiệm (Number of test station) | 1 vị trí |
| Quả cân thử nghiệm lực kéo (Weights for pull force test) | 40N*1, 20N*1, 10N*1, 4N*1 |
| Lực mô-men xoắn (Torque test) | 0.4N.m (Tạo bởi quả cân 50N kết hợp bánh xe mô-men bán kính R8mm) |
| Thời gian thử nghiệm (Test time) | 1 phút (1min – điều khiển thủ công) |
| Đồ gá kẹp chân phích cắm (Pin fixture) | Có thể tùy chỉnh theo thiết kế phích cắm thực tế (customizable) |
| Kích thước và khối lượng | W350mm * H250mm * D2500mm; Khối lượng: 15KG |
| Điều kiện làm việc (Working condition) | Nhiệt độ 0 – 40℃, độ ẩm 30% – 90% R.H. |
3. Tiêu chuẩn IEC60065 Bảng 17 – Lực kéo áp dụng cho chân cắm (Pull force on pins)
| Thông số định mức loại phích cắm tương đương (Ratings) | Số cực (Number of poles) | Lực kéo – Pull force (N) |
|---|---|---|
| ≥10A, 130/250V | 2 cực | 40 N |
| 3 cực | 50 N | |
| >10≤16A, 130/250V | 2 cực | 50 N |
| 3 cực | 54 N | |
| >10≤16A, 440V | 3 cực | 54 N |
| >3 cực | 70 N |
