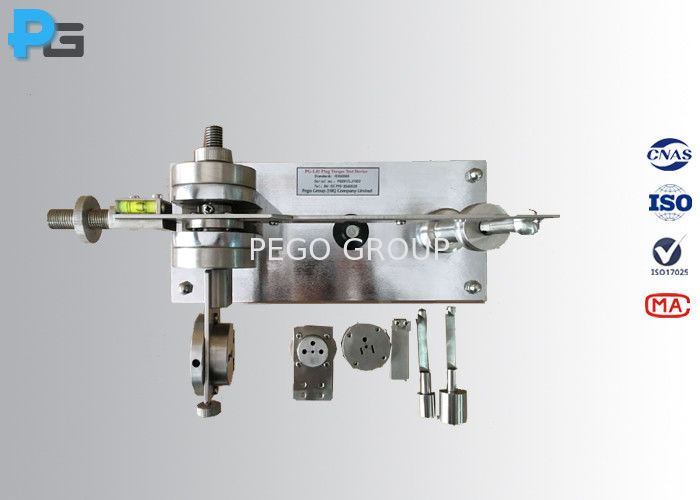

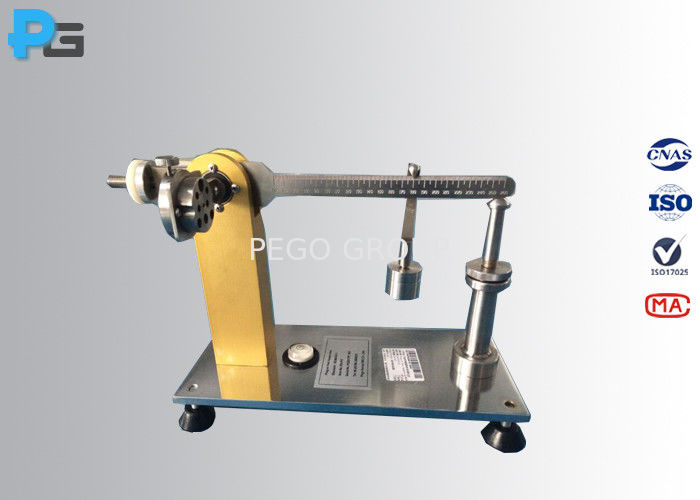

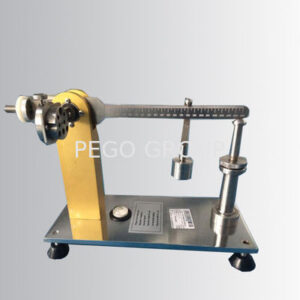

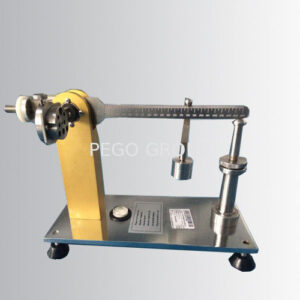

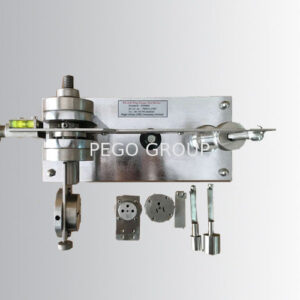

Thiết bị kiểm tra mô-men xoắn phích cắm ổ cắm kèm đầu chuyển đổi cho thiết bị cắm trực tiếp

Thiết bị kiểm tra mô-men xoắn cho thiết bị cắm trực tiếp theo tiêu chuẩn IEC 60065

1. Giới thiệu tổng quan

Thiết bị kiểm tra mô-men xoắn được thiết kế và chế tạo đáp ứng nghiêm ngặt theo tiêu chuẩn IEC 60065, chuyên dùng để kiểm tra các thiết bị điện có chân cắm trực tiếp vào ổ cắm cố định nhằm đảm bảo thiết bị không gây ra lực uốn hoặc ứng suất quá mức lên hệ thống ổ cắm điện.

Quy trình kiểm tra độ phù hợp được thực hiện bằng cách cắm thiết bị vào ổ cắm của thiết bị thử nghiệm (theo Hình 11 tiêu chuẩn IEC 60065):

• Cánh tay đòn cân bằng của thiết bị quay quanh một trục nằm ngang đi qua đường tâm của các ống tiếp xúc của ổ cắm, tại vị trí cách mặt tiếp xúc của ổ cắm một khoảng 8 mm về phía sau.
• Khi chưa cắm thiết bị thử, cánh tay cân bằng nằm ở trạng thái cân bằng hoàn toàn, mặt tiếp xúc của ổ cắm giữ phương thẳng đứng.
• Sau khi gắn thiết bị cần kiểm tra vào ổ cắm, mô-men xoắn cần tác dụng lên ổ cắm để duy trì mặt tiếp xúc trong mặt phẳng thẳng đứng được xác định thông qua vị trí của quả nặng trên cánh tay đòn cân bằng.
• Yêu cầu tiêu chuẩn: Mô-men xoắn không được vượt quá 0,25 Nm.

2. Thông số kỹ thuật chi tiết

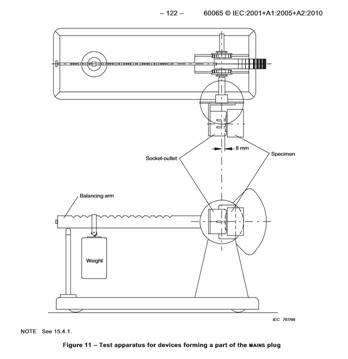

Sơ đồ tiêu chuẩn IEC 60065 Figure 11
