Thiết bị kiểm tra mô-men xoắn phích cắm thép không gỉ cánh tay đòn 0-200mm IEC60065 IEC60884-1

Thiết bị kiểm tra mô-men xoắn phích cắm thép không gỉ cánh tay đòn 0-200mm IEC60065 IEC60884-1

1. Giới thiệu tổng quan

Thiết bị kiểm tra mô-men xoắn phích cắm (Plug Torque Test Apparatus) được thiết kế và chế tạo đáp ứng nghiêm ngặt các tiêu chuẩn quốc tế: IEC60065 điều 15.4.1 và hình 11, IEC60950-1 điều 4.3.6, IEC60884-1 điều 14.23.2 cùng nhiều tiêu chuẩn liên quan khác.

Thiết bị được ứng dụng chuyên dụng để kiểm tra độ bền cơ học của ổ cắm đối với các thiết bị cắm trực tiếp (direct plug-in equipment). Thiết bị có các chân cắm dùng để cắm vào ổ cắm cố định không được gây ra ứng suất quá mức lên các ổ cắm này, với yêu cầu giá trị mô-men xoắn không được vượt quá 0.25Nm.

2. Thông số kỹ thuật chi tiết

3. Nguyên lý hoạt động

Quy trình kiểm tra tính tương thích và độ bền mô-men xoắn được tiến hành như sau:

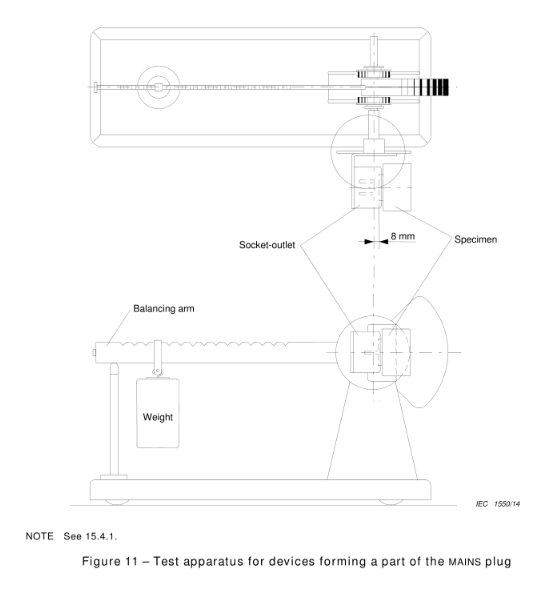

• Sự phù hợp được kiểm tra bằng cách cắm thiết bị cần thử nghiệm vào ổ cắm của bộ thiết bị đo tương tự như trong điều kiện sử dụng thực tế. Cánh tay đòn cân bằng của thiết bị thử nghiệm xoay quanh một trục nằm ngang đi qua đường tâm của các ống tiếp xúc của ổ cắm, cách mặt phẳng tiếp xúc của ổ cắm một khoảng 8mm về phía sau.
• Khi chưa lắp thiết bị cần đo, cánh tay đòn cân bằng nằm ở trạng thái cân bằng tĩnh, bề mặt tiếp xúc của ổ cắm thử nghiệm duy trì ở phương thẳng đứng.
• Sau khi gắn thiết bị cần đo vào ổ cắm, mô-men xoắn cần tác động lên ổ cắm để duy trì mặt phẳng tiếp xúc luôn ở vị trí thẳng đứng sẽ được xác định chính xác thông qua vị trí của quả cân dịch chuyển trên cánh tay đòn. Giá trị mô-men xoắn đo được tiêu chuẩn không được phép vượt quá ngưỡng 0.25Nm.

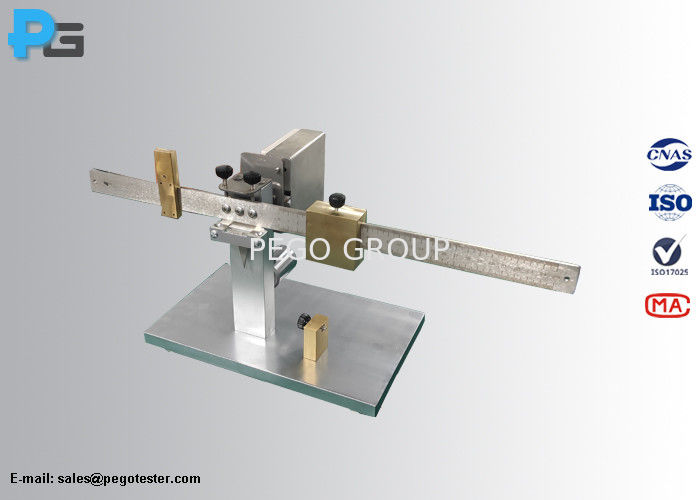

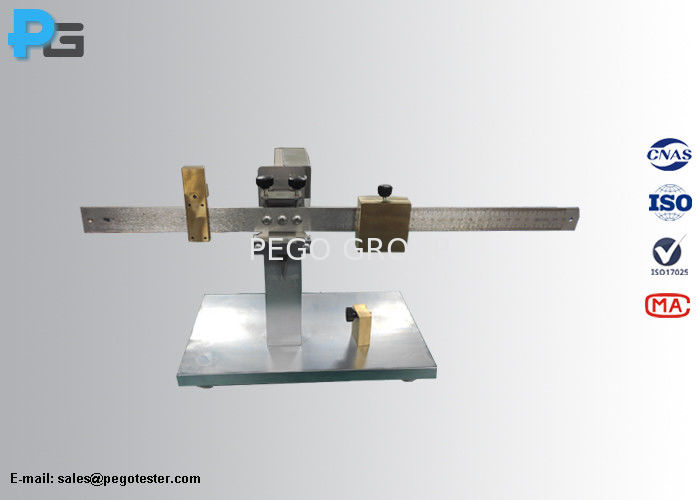

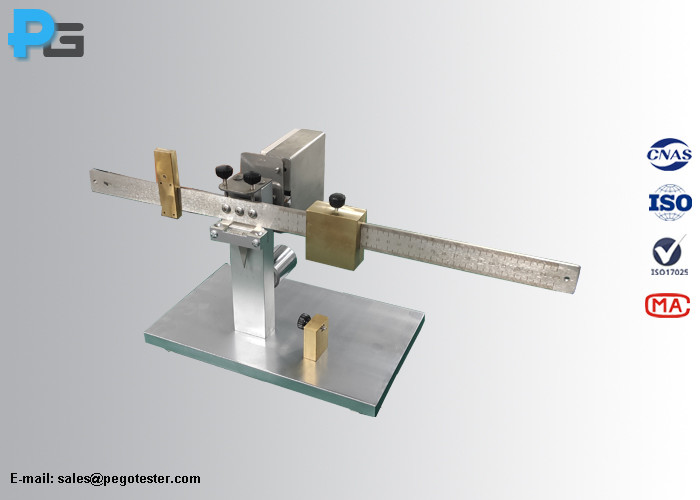

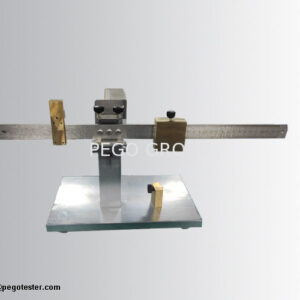

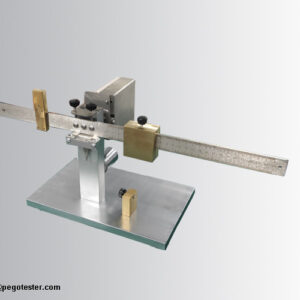

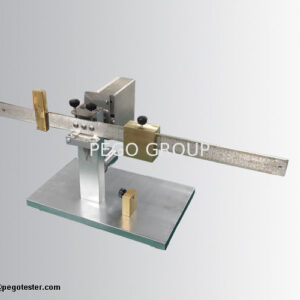

4. Hình ảnh thiết bị
