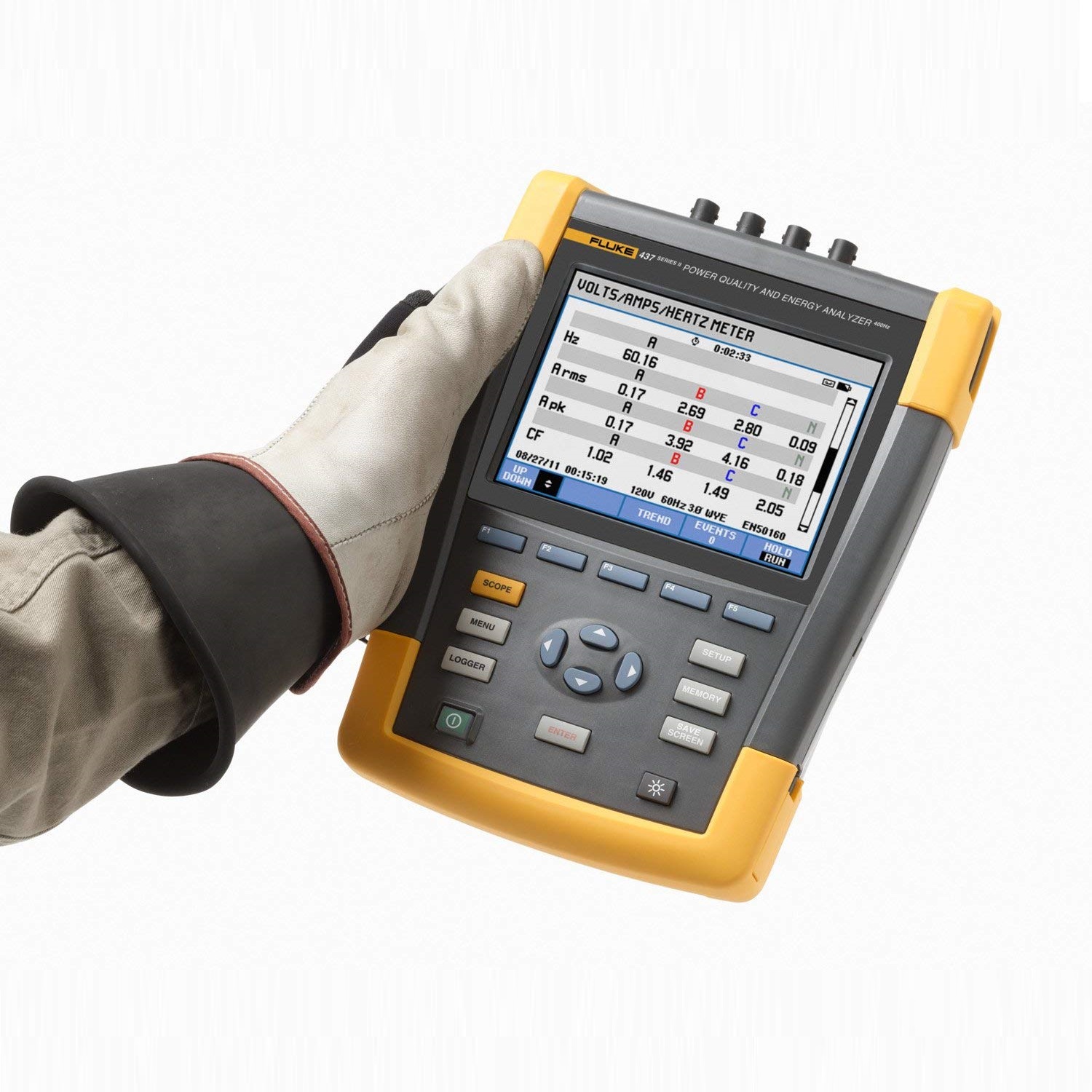

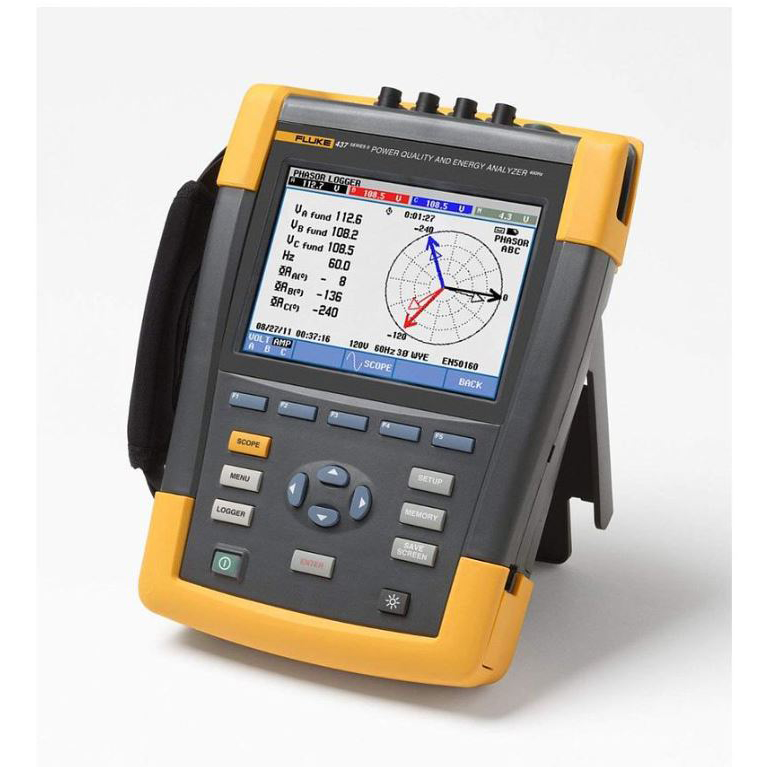

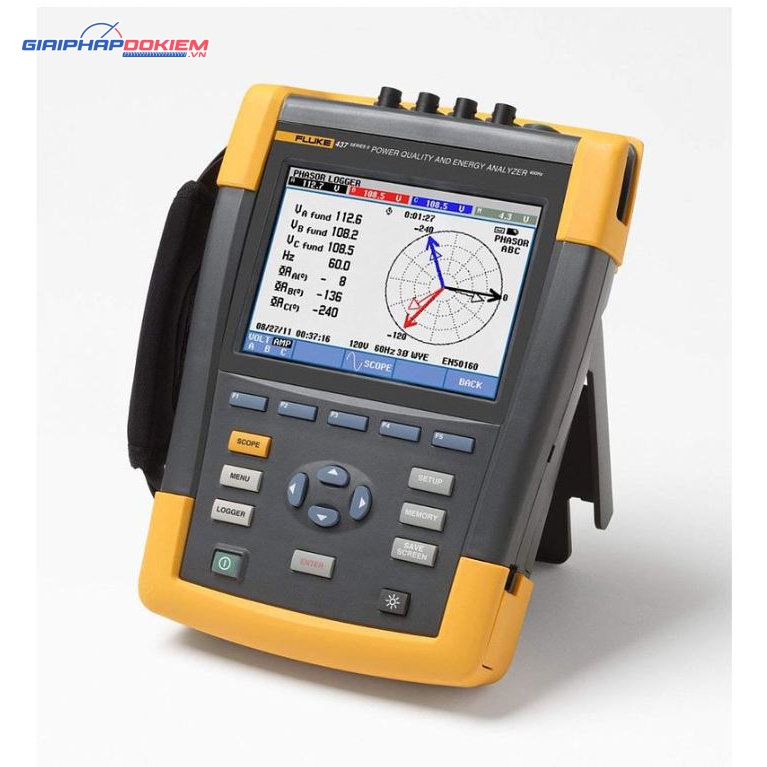

Thiết Bị Phân Tích Năng Lượng Và Chất Lượng Điện – FLUKE 437-II

Thiết Bị Phân Tích Năng Lượng Và Chất Lượng Điện FLUKE 437-II là một công cụ chuyên nghiệp được thiết kế đặc biệt cho các ngành quốc phòng và điện tử hàng không. Thiết bị này có khả năng đo và phân tích các thông số điện năng trong hệ thống ba pha.

Tính năng chính thiết bị phân tích FLUKE 437-II

• Đo các thông số điện thông thường: điện áp, dòng điện, công suất (W, VA, VAR), hệ số công suất, năng lượng và THD

• Phân tích chất lượng điện năng cho hệ thống avionic và quân sự

• Đo đồng thời công suất đầu ra AC và DC đầu vào cho các hệ thống biến tần

• Dải đo điện áp: 1 V đến 1000 V

• Dải tần số: 51,000 Hz đến 69,000 Hz với độ phân giải 0,001 Hz

Đặc tính kỹ thuật:

• Đo 400 Hz – ghi lại kết quả đo chất lượng điện cho các hệ thống điện hàng không và quân đội.
• Ghi dữ liệu PowerWave – ghi lại các giá trị RMS xảy ra nhanh để xem mọi dạng sóng giúp bạn xác minh sự tương tác giữa các giá trị điện áp, dòng điện và tần số.
• Hiệu suất của bộ đổi điện (Power inverter efficiency) – đo cả điện năng ac và điện năng dc vào và ra để giám sát hiệu suất của bộ biến đổi.
• Tính tổn hao năng lượng thành tiền – tính toán chi phí tài chính của năng lượng bị lãng phí do chất lượng điện kém.
• Đánh giá năng lượng – định lượng mức tiêu thụ năng lượng trước và sau khi cải tiến để đánh giá việc sử dụng thiết bị tiết kiệm năng lượng.
• Khắc phục sự cố tuyến đầu – chẩn đoán nhanh sự cố trên màn hình để hồi phục hoạt động sản xuất.
• Bảo dưỡng dự phòng – phát hiện và ngăn chặn vấn đề chất lượng điện trước khi chúng gây ra thời gian chết, ngừng sản suất.
• Phân tích dài hạn – khám phá các vấn đề khó phát hiện hoặc các vấn đề chập chờn, gián đoạn.
• Nghiên cứu tải – xác nhận khả năng chịu tải của hệ thống điện trước khi thêm tải.

Thông số kỹ thuật thiết bị phân tích:

Vỏ

• Thiết kế chắc chắn, chống va đập với vỏ bảo vệ tích hợp.
• Chống chịu bụi và nước nhỏ giọt đạt chuẩn IP51 theo IEC60529 khi sử dụng ở vị trí đứng nghiêng.
• Va đập và rung Va đập 30 g, rung: 3 g đường hình sin, ngẫu nhiên 0,03 g 2 /Hz theo MIL-PRF-28800F Class 2

Màn hình

• Độ sáng: thông thường 200 cd/m 2 khi sử dụng bộ nguồn, trung bình 90 cd/m 2 khi sử dụng nguồn pin.
• Kích thước: 127 mm x 88 mm (đường chéo 153 mm/6,0 in).
• Độ phân giải LCD: 320 x 240 pixel.
• Độ tương phản và độ sáng: người dùng có thể điều chỉnh, đã bù nhiệt độ

Bộ nhớ

• Thẻ SD 8GB (tuân thủ SDHC, đã định dạng FAT32) tiêu chuẩn, tùy chọn lên tới 32GB
• Bộ nhớ đa dữ liệu và lưu màn hình để lưu trữ dữ liệu kèm số đo (tùy thuộc vào dung lượng bộ nhớ)

Đồng hồ thời gian thực

• Nhãn ngày và giờ (time stamp) cho chế độ Xu hướng, hiển thị Điện áp quá độ, Giám sát hệ thống và ghi lại sự kiện

Nhiệt độ hoạt động

• 0 °C ~ +40 °C; +40 °C ~ +50 °C không bao gồm pin

Nhiệt độ bảo quản

• -20 °C ~ +60 °C

Độ ẩm

• +10 °C ~ +30 °C: 95% RH không ngưng tụ
• +30 °C ~ +40 °C: 75% RH không ngưng tụ
• +40 °C ~ +50 °C: 45% RH không ngưng tụ

Độ cao hoạt động tối đa

• Lên tới 2.000 m (6666 ft) đối với CAT IV 600 V, CAT III 1000 V
• Lên tới 3.000 m (10.000 ft) đối với CAT III 600 V, CAT II 1000 V

Độ cao lưu trữ tối đa

• 12 km (40.000 ft)

Tính tương thích điện-từ (EMC)

• EN 61326 (2005-12) cho chuẩn an toàn phát xạ và miễn nhiễm

Giao diện

• USB B mini, cổng USB cách điện để kết nối máy tính, khe cắm thẻ SD ở phía sau pin của thiết bị

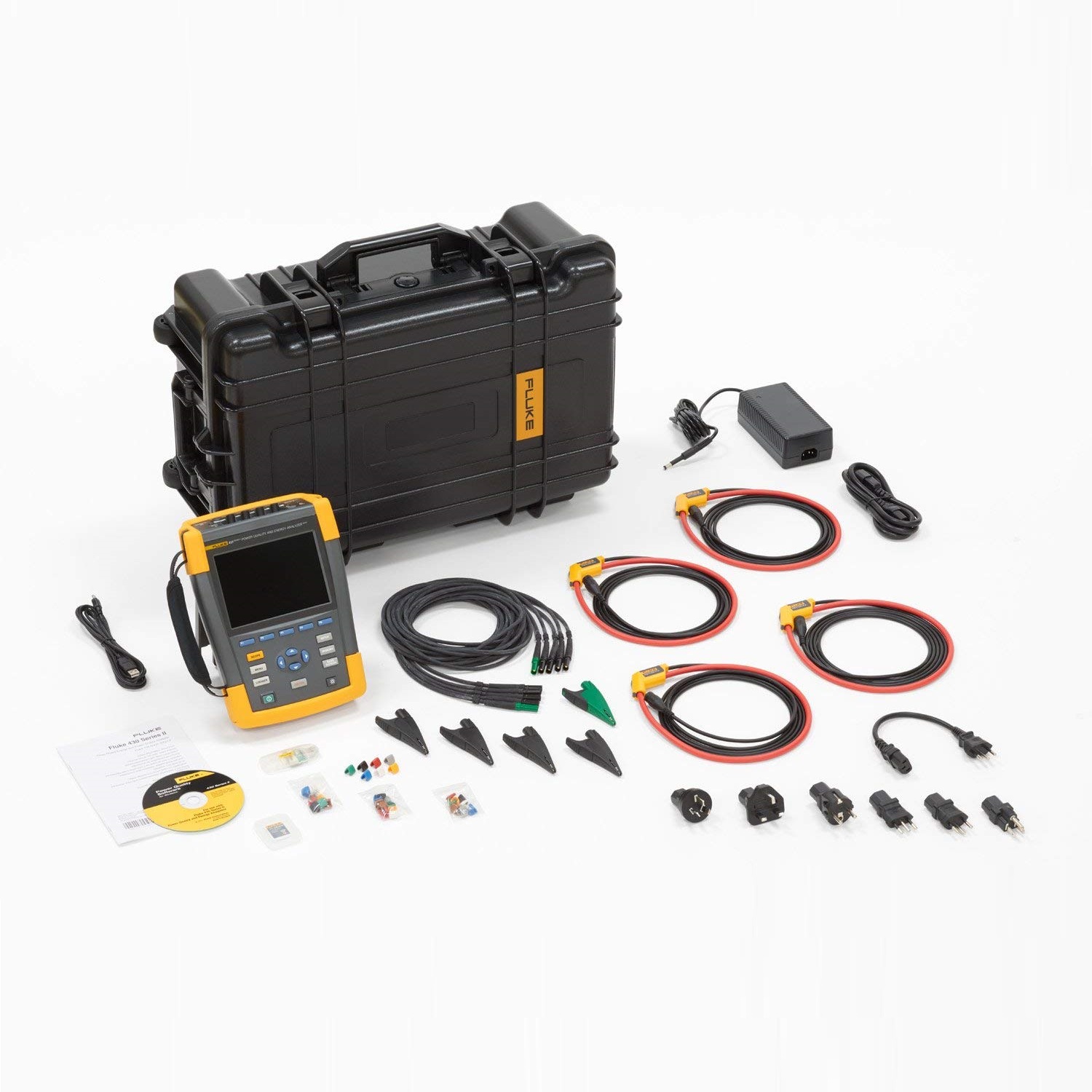

Phụ kiện:

Tùy chọn công suất

• Bộ nguồn điện và sạc BC430. Bộ cắm nguồn điện quốc tế BP290 (Pin Li-ion đơn) 28Wh (7 giờ trở lên)

Que đo

• Que đo TL430 và bộ kẹp cá sấu

Đánh dấu màu

• Kẹp theo màu WC100 và nhãn khu vực

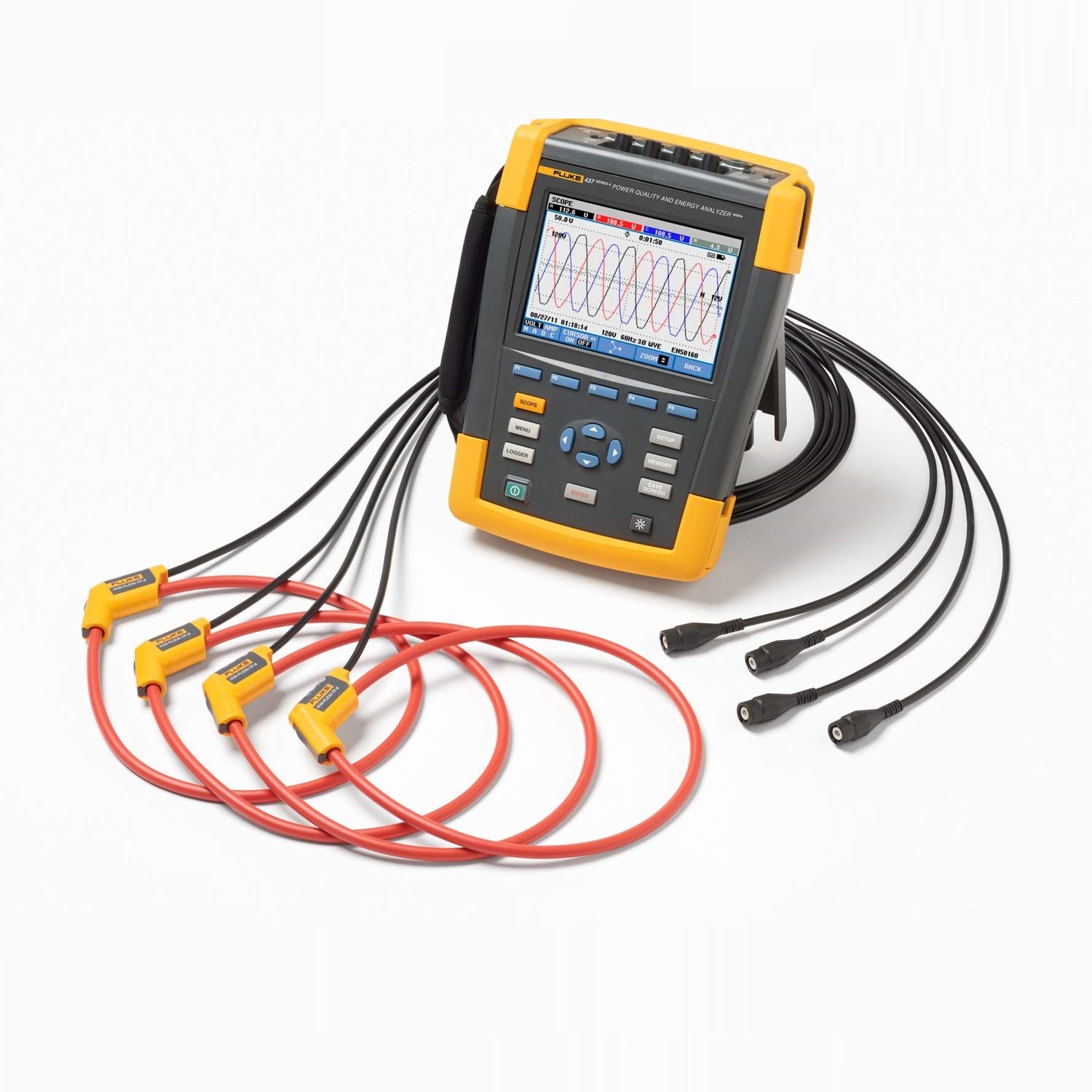

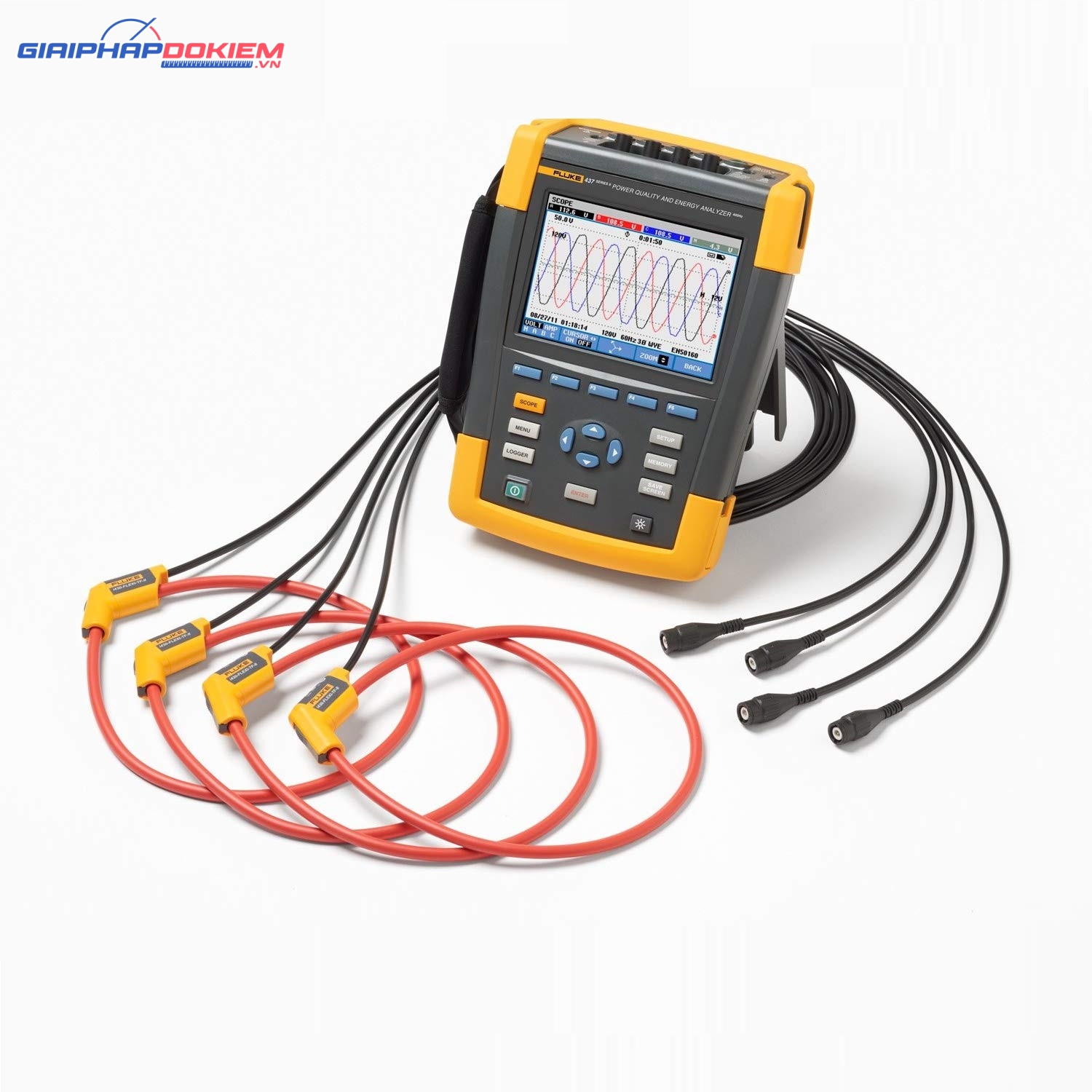

Đầu dò dòng điện linh hoạt

• i430flex-TF, dài 24 inch (61cm), 4 đầu kìm

Bộ nhớ, phần mềm và kết nối máy tính

• Thẻ SD 8 GB PowerLog trên CD (bao gồm hướng dẫn vận hành ở định dạng PDF) cáp USB A-B mini

Túi đựng

• Túi đựng mềm C1740 cho 434-II và 435-II. Valy cứng C437 có bánh lăn cho 437-II
