Thiết bị thử nghiệm áp lực viên bi cho xe điện IEC62196-1

Thiết bị thử nghiệm áp lực viên bi cho xe điện IEC62196-1 (IEC60695-10-2)

Thiết bị thử nghiệm áp lực viên bi được chế tạo bằng thép không gỉ (Stainless Steel), là thiết bị chuyên dụng dùng để kiểm tra khả năng chịu nhiệt của phích cắm và ổ cắm gia dụng cũng như các linh kiện điện tử, xe điện. Thiết bị được thiết kế và sản xuất hoàn toàn đáp ứng tiêu chuẩn IEC60695-10-2, đồng thời thỏa mãn yêu cầu của nhiều tiêu chuẩn quốc tế khác như IEC 62196-1 điều 29.3, IEC60335, IEC60601, GB4706.1 và các tiêu chuẩn tương đương.

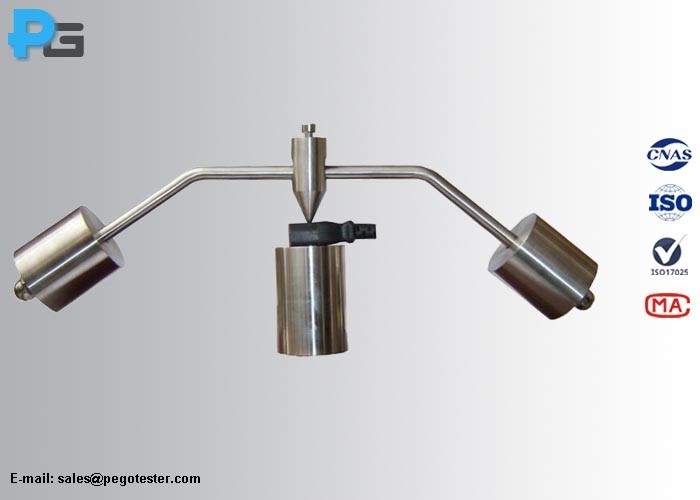

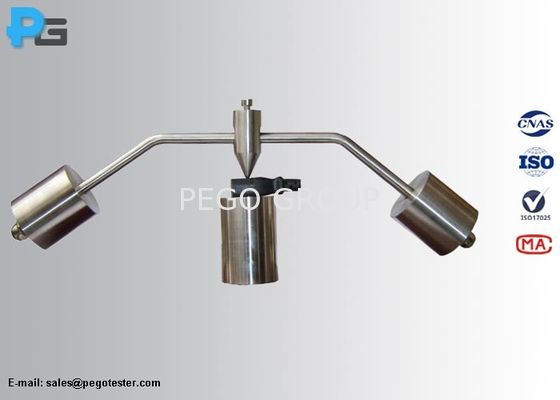

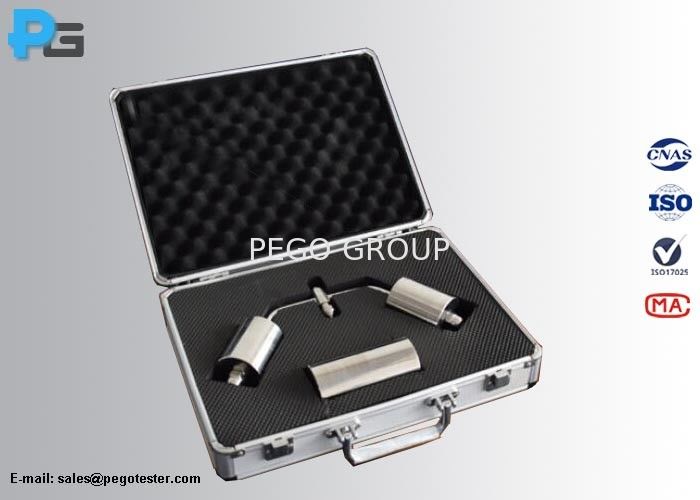

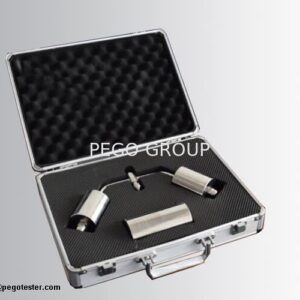

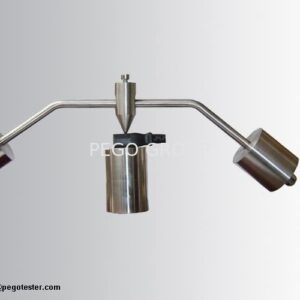

Thiết bị có khả năng mô phỏng quá trình cắm và rút phích cắm, tác dụng lực ép chính xác để đánh giá đặc tính chịu nhiệt độ của vật liệu sản phẩm. Thiết bị thử nghiệm áp lực viên bi được trang bị viên bi thép không gỉ đường kính 5mm, tạo lực ép tối đa 20N±0.2N. Giá đỡ mẫu có đường kính 50mm, chiều dài 100mm dạng hình trụ tròn, bên trong có lỗ đo nhiệt độ phục vụ cho việc phân tích và đánh giá khả năng chịu nhiệt.

Nguyên lý thử nghiệm

Bề mặt của chi tiết cần kiểm tra được đặt ở vị trí nằm ngang. Một viên bi thép đường kính 5 mm sẽ được ép vào bề mặt mẫu với lực 20 N. Thử nghiệm được thực hiện trong tủ gia nhiệt ở nhiệt độ 75°C ± 2°C. Sau thời gian 1 giờ (1 h), viên bi được rút ra và đo đường kính của vết lõm do viên bi tạo ra trên bề mặt mẫu. Nếu vết lõm có đường kính lớn hơn 2 mm, mẫu thử được coi là không đạt yêu cầu (thất bại).

Thông số kỹ thuật

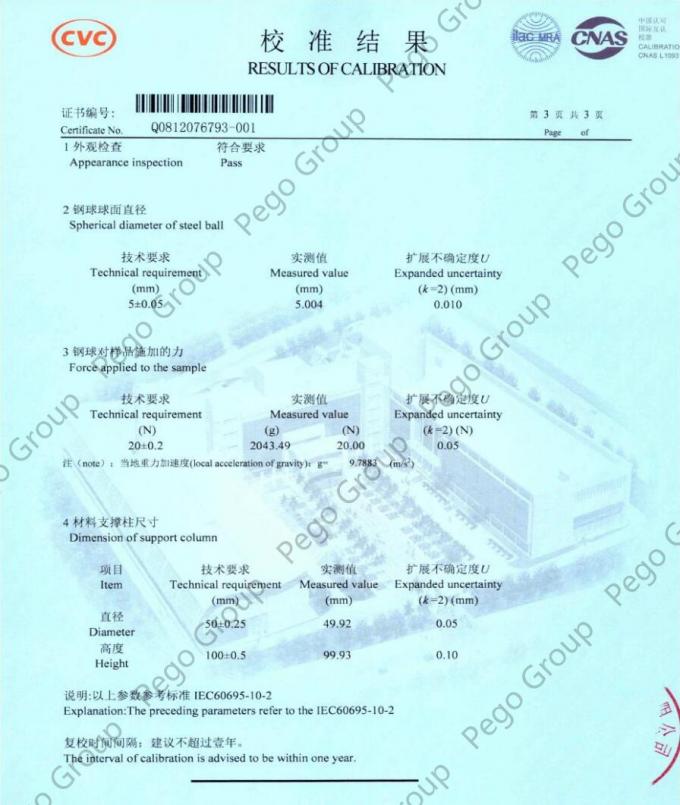

Chứng chỉ hiệu chuẩn và kiểm định

Thiết bị được cung cấp kèm theo giấy chứng nhận hiệu chuẩn đáp ứng đầy đủ các yêu cầu kỹ thuật khắt khe:
