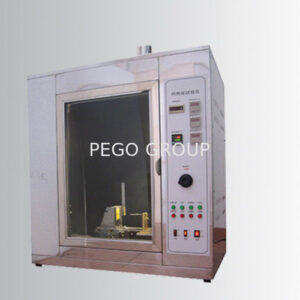

Thiết bị thử nghiệm cháy sợi dây nóng đỏ IEC60695 500~1000℃
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm
Thiết bị thử nghiệm cháy sợi dây nóng đỏ IEC60695 500~1000℃
1. Giới thiệu tổng quan
Thiết bị thử nghiệm cháy sợi dây nóng đỏ (Glow Wire Test Apparatus) được thiết kế và chế tạo tuân thủ theo các tiêu chuẩn quốc tế IEC60695-2-10, UL746 và GB/T5169.10. Thiết bị sử dụng một vòng dây nhiệt chuyên dụng có hình dạng xác định, được gia nhiệt bằng dòng điện cực đại đến nhiệt độ cài đặt (550℃ ~ 960℃) trong vòng 1 phút. Sau đó, đầu sợi dây nóng tác động ép thẳng đứng lên mẫu thử (EUT) với lực quy định (1,0N) trong 30 giây. Quá trình kiểm tra nhằm theo dõi xem mẫu thử và lớp đệm bên dưới có bắt lửa hay không, đồng thời đo lường thời gian duy trì ngọn lửa để đánh giá mức độ nguy hiểm cháy nổ của vật liệu.
Thiết bị được ứng dụng rộng rãi để kiểm tra tính dễ cháy, chỉ số cháy sợi dây nóng đỏ (GWFI) và nhiệt độ mồi cháy của sợi dây nóng đỏ (GWIT) cho các thiết bị chiếu sáng, sản phẩm điện tử cũng như đồ gia dụng. Sản phẩm phù hợp cho các phòng thử nghiệm an toàn điện, phòng quản lý chất lượng (QC) và các cơ sở nghiên cứu chế tạo.
2. Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|---|
| Nhiệt độ sợi dây nóng đỏ (Glow wire temperature) | 500 ~ 1000℃ ± 2℃ |
| Thời gian tiếp xúc nhiệt (Glow time) | 0 – 999,9s ± 0,1s (tự động ghi nhận) |
| Thời gian cháy (Burning time) | 0 – 999,9s ± 0,1s (tự động ghi nhận) |
| Thời gian dập tắt ngọn lửa (Flame chilling time) | 0 – 999,9s ± 0,1s (tự động ghi nhận) |
| Cặp nhiệt điện (Thermocouple) | Φ0,5mm, loại K (K type) |

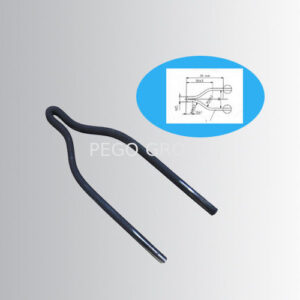

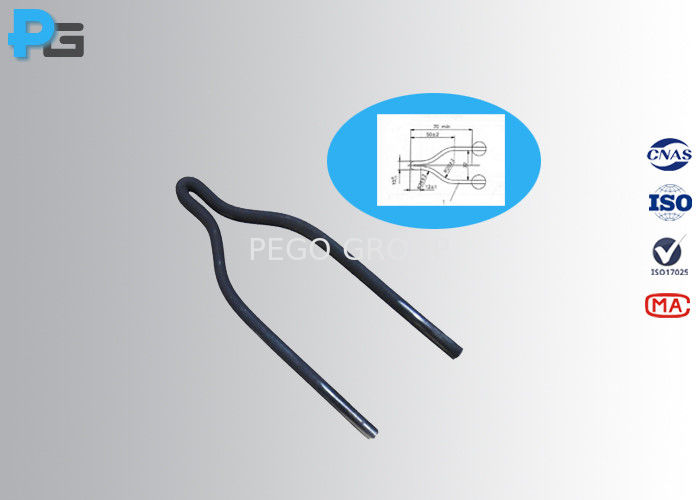

| Sợi dây nóng đỏ (Glow wire) | Dây hợp kim niken-crom (nichrome) đường kính Φ4mm |
| Lực ép lên mẫu thử (Pressure on test specimen) | 1N ± 0,2N |
| Độ sâu tiếp xúc (Depth) | 7mm ± 0,5mm |
| Tốc độ di chuyển bàn thử (Test speed) | 14mm/s |
| Hệ thống theo dõi nhiệt độ (Temperature Monitor) | Cặp nhiệt điện được bố trí cách thiết bị tạo dây nhiệt 100mm về phía tấm lưng buồng thử, có thiết bị hiển thị nhiệt độ bên ngoài |
| Đo chiều cao ngọn lửa (Flame Height) | Đo trực tiếp bằng thước thép tiêu chuẩn |
| Tấm chắn bức xạ nhiệt (Thermal radiation baffle) | Tự động che chắn cách nhiệt |
| Lá bạc tiêu chuẩn (Standard Silver Foil) | Độ dày: 0,06mm Độ tinh khiết: ≥ 99,8% Diện tích: 2mm2 |
| Lớp đệm mồi cháy (Ignition mat) | Tấm gỗ thông trắng dày 10mm phủ một lớp giấy lụa bao gói có định lượng 12 ~ 30g/m2, bố trí phía dưới mẫu thử khoảng cách 200 ± 5mm |
3. Tiêu chuẩn áp dụng
- IEC60695-2-10: Thử nghiệm nguy cơ cháy – Phần 2-10: Phương pháp thử nghiệm bằng sợi dây phát nhiệt/dây nóng đỏ – Thiết bị thử nghiệm sợi dây nóng đỏ và quy trình thử nghiệm chung.
- IEC60695-2-11: Thử nghiệm nguy cơ cháy – Phần 2-11: Phương pháp thử nghiệm bằng sợi dây nóng đỏ – Phương pháp thử nghiệm khả năng bắt cháy của thành phẩm (GWEPT).
- IEC60695-2-12: Thử nghiệm nguy cơ cháy – Phần 2-12: Phương pháp thử nghiệm bằng sợi dây nóng đỏ – Phương pháp thử nghiệm chỉ số dễ cháy của sợi dây nóng đỏ (GWFI) cho vật liệu.
- IEC60695-2-13: Thử nghiệm nguy cơ cháy – Phần 2-13: Phương pháp thử nghiệm bằng sợi dây nóng đỏ – Phương pháp thử nghiệm nhiệt độ bắt cháy của sợi dây nóng đỏ (GWIT) cho vật liệu.

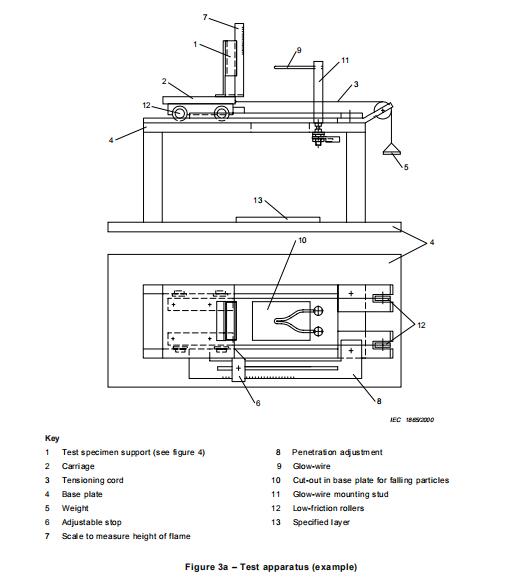

4. Đặc điểm cấu tạo
Thiết bị thử nghiệm dây nóng đỏ được điều khiển chính xác bằng hệ thống vi điều khiển (single chip) và các phím bấm chức năng thuận tiện. Toàn bộ buồng thử được chế tạo từ tôn tấm phủ sơn tĩnh điện bền bỉ, tích hợp sẵn hệ thống quạt hút xả khí thải, cửa quan sát mặt trước bằng vật liệu trong suốt giúp người vận hành dễ dàng theo dõi toàn bộ quá trình thử nghiệm cháy.

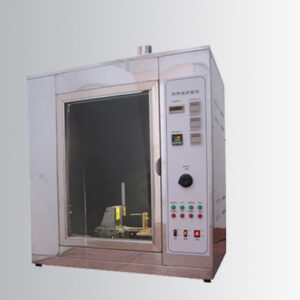

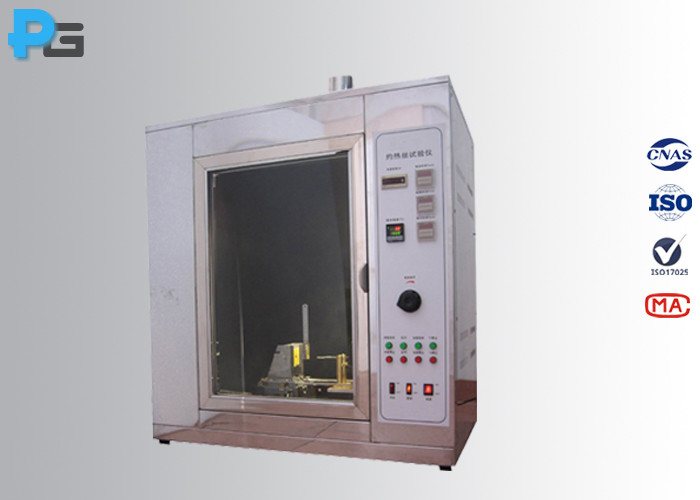

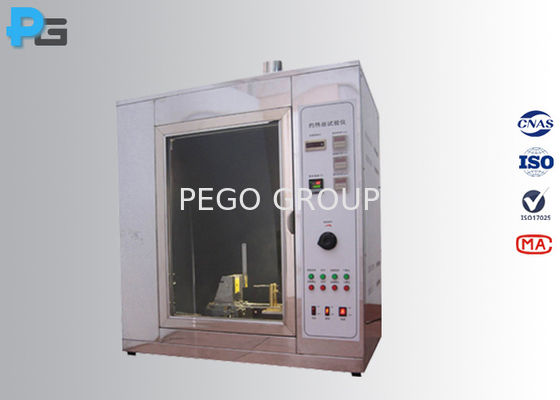

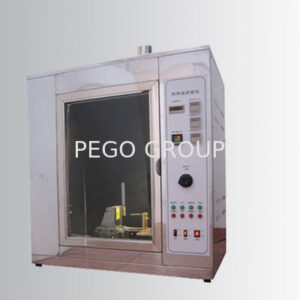

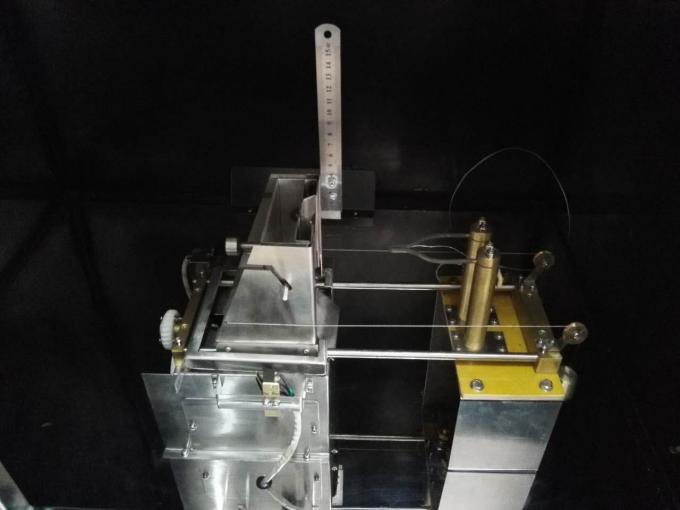

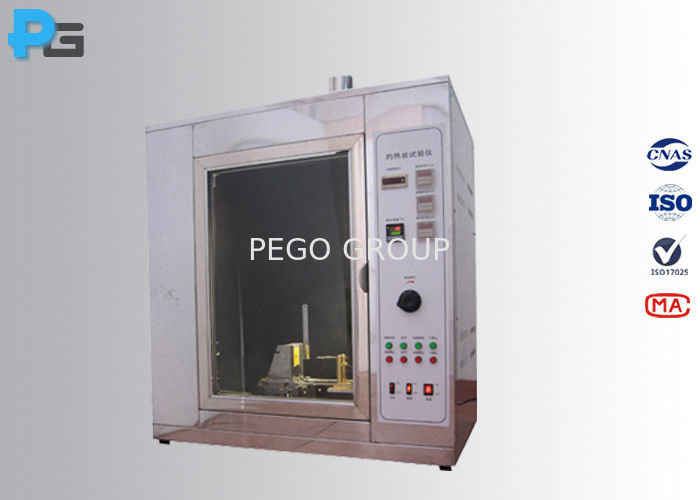

5. Hình ảnh thiết bị
