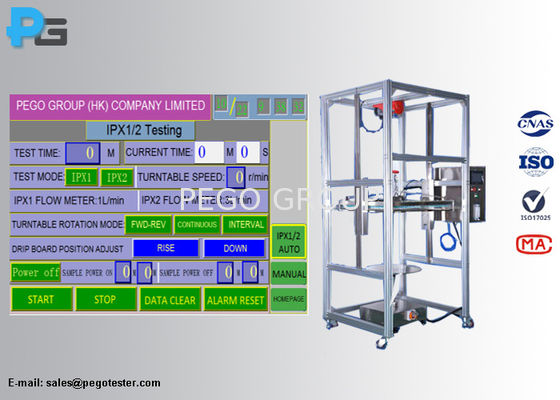

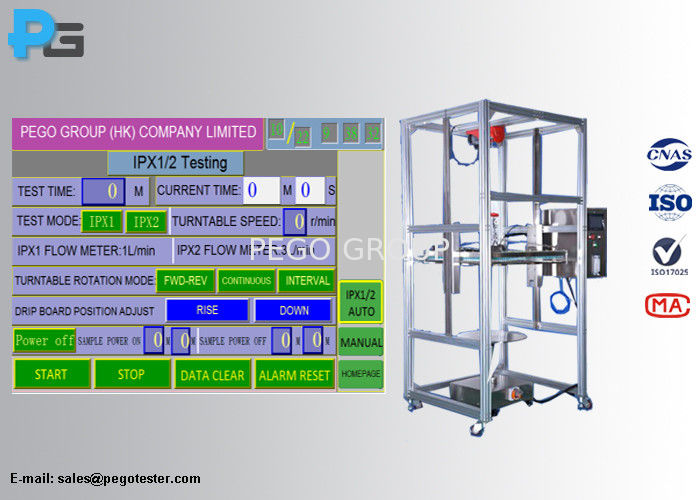

Thiết bị thử nghiệm chống nước nhỏ giọt IP01 / IP02 điều khiển PLC

Bối cảnh ứng dụng: Nước từ môi trường tự nhiên (nước mưa, nước biển, nước sông,…) có thể gây hư hại nghiêm trọng cho sản phẩm và vật liệu như ăn mòn, bay màu, biến dạng, suy giảm độ bền, nấm mốc và đặc biệt là gây chập cháy, đoản mạch các linh kiện điện tử. Do đó, kiểm tra chống thấm nước là thử nghiệm bắt buộc đối với nhiều sản phẩm và vật liệu chuyên dụng.

Phạm vi ứng dụng: Thiết bị chiếu sáng ngoài trời, đồ gia dụng, phụ tùng linh kiện ô tô, xe máy và các sản phẩm điện – điện tử khác.

• Phục vụ các phép thử nghiệm cấp bảo vệ IPX1 và IPX2.
• Cấu trúc gắn tường (wall-mounted): Khung máy được cố định trực tiếp vào tường để đảm bảo tính ổn định và vững chắc.
• Vật liệu bền bỉ: Khung làm bằng hợp kim nhôm định hình, bàn xoay làm bằng thép không gỉ SUS304 chống gỉ sét lâu dài.
• Hộp nhỏ giọt: Gia công hoàn toàn bằng thép không gỉ chất lượng cao.
• Đầu phun hình nón bằng đồng thau kèm nắp bảo vệ chống va chạm, tháo lắp và thay thế kim phun dễ dàng.
• Lưu lượng nước: Đo bằng lưu lượng kế có van điều chỉnh thủ công chính xác.
• Khay nhỏ giọt có thể nâng hạ tự động và tự động dừng lại ở khoảng cách 200mm phía trên mẫu thử (EUT).
• Tích hợp ổ cắm nguồn điện trên bàn xoay cho mẫu thử (AC220V, 10A), chu kỳ bật/tắt nguồn được lập trình tự động: Tắt (0~999 phút) – Bật (0~999 phút) – Tắt (0~999 phút), phục vụ thử nghiệm có tải điện (live test).
• Tích hợp tính năng khí nén thổi khô hộp nhỏ giọt sau khi dùng để chống tắc nghẽn vòi phun do đóng cặn nước.
• Sử dụng động cơ bước (step-up motor), tốc độ thử nghiệm có thể cài đặt dễ dàng qua màn hình cảm ứng.
• Hệ thống điều khiển trung tâm: Màn hình cảm ứng 7 inch kết hợp PLC Panasonic.

• Mặt sàn bằng phẳng, thoát nước tốt; sàn và tường cần được xử lý chống thấm, có máng thu gom và rãnh thoát nước.
• Khả năng chịu tải trọng của nền sàn không nhỏ hơn 200 kg/m².
• Khu vực thông gió tốt.
• Không bị rung lắc hoặc chấn động mạnh.
• Không có từ trường điện từ mạnh xung quanh.
• Không có chất dễ cháy nổ, không có hóa chất ăn mòn, hạn chế bụi bẩn.
• Đảm bảo không gian thông thoáng để vận hành và bảo trì máy:
• Khoảng cách phía sau, bên trái, bên phải: tối thiểu 800 mm.
• Khoảng cách phía trên đỉnh: tối thiểu 200 mm.
• Khoảng cách mặt trước: tối thiểu 1000 mm.
• Khoảng cách khuyến nghị giữa khung máy và tủ điều khiển: 800 – 1000 mm.

Nhiệt độ môi trường: 5℃ ～ 35℃

Độ ẩm tương đối (R.H.): ≤ 85%

Áp suất khí quyển: 86 kPa ～ 106 kPa

Điện áp & tần số: AC220V ± 10%, 50Hz ± 10% (gồm dây pha + dây trung tính + dây tiếp địa).

Công suất tiêu thụ: 1.0 kW.

Điện trở nối đất: < 4Ω.

Công tắc nguồn: Bắt buộc trang bị aptomat chống giật (air switch) riêng biệt dành riêng cho thiết bị tại hiện trường. Cấm sử dụng cầu dao gạt hở hoặc cắm phích trực tiếp. Khoảng cách giữa aptomat và thiết bị không vượt quá 2m.

Trang bị đường cấp nước có áp lực thủy lực không thấp hơn 0.2 MPa và gắn đầu vòi 4”. Vòi nước cấp đặt cách máy không quá 2m.
