Thiết bị thử nghiệm cuộn thu dây nguồn IEC60335-1 30 lần/phút 50Hz cho thiết bị gia dụng

Thiết bị thử nghiệm cuộn thu dây nguồn IEC60335-1 30 lần/phút 50Hz cho thiết bị gia dụng

1. Giới thiệu thiết bị (Introduction)

Máy kiểm tra cuộn thu dây nguồn tự động (Automatic Cord Reel Test Equipment) được thiết kế và chế tạo tuân thủ theo tiêu chuẩn IEC60335-1 điều khoản 22.16. Thiết bị được ứng dụng để kiểm tra cấu trúc cuộn thu dây của các thiết bị gia dụng và thiết bị điện tương tự (như máy hút bụi), nhằm đánh giá xem cơ cấu có gây ra các vấn đề sau hay không:

• Mài mòn quá mức hoặc làm hư hỏng vỏ bọc của dây dẫn mềm.
• Gãy, đứt các sợi ruột dẫn điện.
• Mài mòn tiếp điểm vượt quá mức cho phép.

Máy kiểm tra cuộn dây tự động trang bị đồ gá đa năng cùng bàn làm việc lớn, có khả năng thử nghiệm cuộn dây chiều dài lên đến 300cm, với tốc độ thử nghiệm điều chỉnh linh hoạt trong phạm vi từ 5 đến 30 lần/phút.

2. Nguyên lý thử nghiệm (Test Principle)

Hai phần ba (2/3) chiều dài của dây dẫn được kéo ra khỏi cuộn. Nếu chiều dài dây có thể rút ra nhỏ hơn 225cm, dây sẽ được kéo ra sao cho chiều dài còn lại trên cuộn là 75cm. Sau đó, một đoạn dây dài thêm 75cm tiếp tục được kéo ra theo hướng gây ra độ mài mòn lớn nhất cho lớp vỏ bọc ngoài, có tính đến vị trí sử dụng thông thường của thiết bị.

Tại vị trí dây rời khỏi thiết bị gia dụng, góc giữa trục của dây trong quá trình thử nghiệm và trục của dây khi kéo ra không có lực cản đáng kể là khoảng 60°, sau đó dây được phép tự thu hồi về cuộn. Quy trình thử nghiệm được tiến hành lặp lại 6000 lần với tốc độ khoảng 30 lần/phút hoặc ở tốc độ tối đa mà kết cấu của cuộn dây cho phép (nếu tốc độ cho phép nhỏ hơn). Sau khi hoàn tất chu kỳ kiểm tra, tiến hành đánh giá chi tiết tình trạng của dây dẫn và cuộn thu dây.

3. Thông số kỹ thuật chi tiết (Parameters)

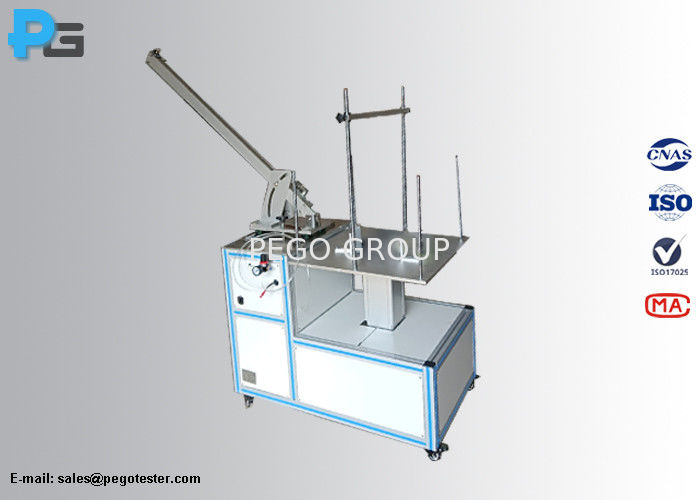

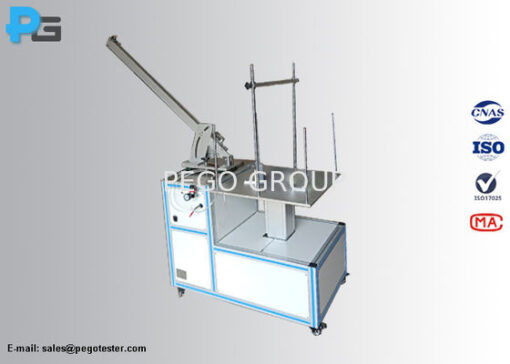

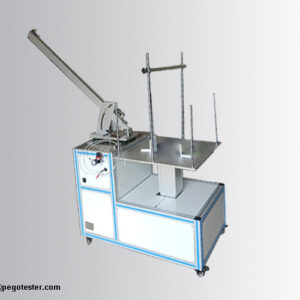

4. Hình ảnh thiết bị (Picture)
