Thiết bị thử nghiệm độ lún vỏ bọc cách điện IEC60811 SUS304
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

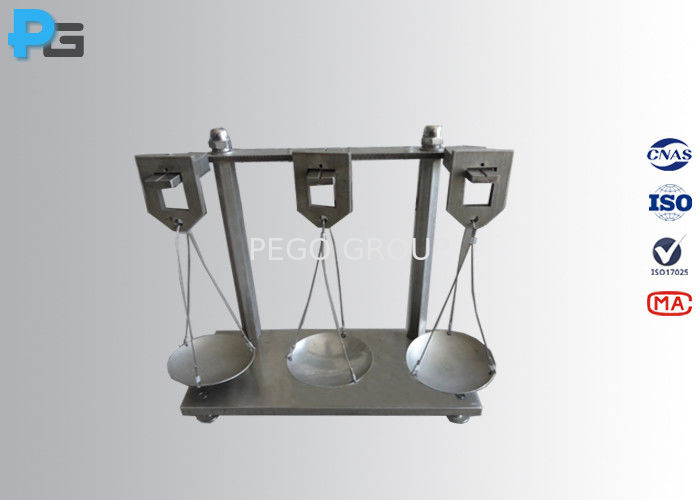

Thiết bị thử nghiệm độ lún vỏ bọc cách điện cáp theo tiêu chuẩn IEC60811 (Hình 1)
1. Giới thiệu sản phẩm

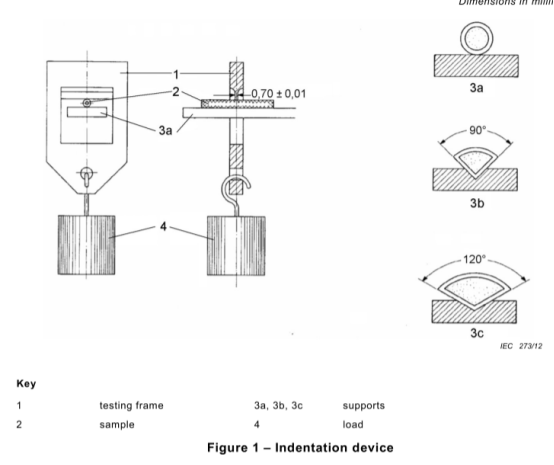

Thiết bị kiểm tra độ lún (Indentation Device) được thiết kế và chế tạo tuân thủ nghiêm ngặt theo tiêu chuẩn IEC60811-508:2012 Hình 1. Cấu tạo cơ bản của thiết bị bao gồm lưỡi dao thử nghiệm (blade), các trục gá đỡ mẫu (supporting mandrel) và hệ thống quả cân tải trọng (loads).
Thiết bị chuyên dụng để thử nghiệm độ lún, độ biến dạng của lớp vỏ bọc cách điện dây cáp hoặc phích cắm trong điều kiện nhiệt độ cao và áp lực xác định. Thiết bị cần được kết hợp sử dụng cùng với tủ sấy/lò nhiệt (oven) trong quá trình vận hành thử nghiệm an toàn điện.
2. Thông số kỹ thuật chi tiết
| Thông số | Giá trị chi tiết |
|---|---|
| Tiêu chuẩn áp dụng | IEC60811-508:2012 Hình 1 (IEC60811 Figure 1) |
| Tên thiết bị | Insulation And Sheaths High Temperature Pressure Test Device (Thiết bị thử nghiệm áp lực nhiệt độ cao cho vỏ bọc cách điện) |
| Vị trí thử nghiệm (Test station) | 3 vị trí |
| Độ dày lưỡi dao (Blade thickness) | 0.7±0.01mm |
| Chiều rộng lưỡi dao (Blade width) | 30mm±0.1mm |
| Tải trọng quả cân (Load) | 1g*3, 2g*3, 5g*3, 10g*3, 20g*3, 50g*3, 100g*3, 200g*3, 500g*3, 1000g*3 Chất liệu quả cân: Thép không gỉ (Stainless steel) |
| Phạm vi áp dụng (Application) | Vỏ bọc cách điện có độ dày ≥0.4mm và ≤55mm |
| Trục gá đỡ mẫu (Supporting mandrel) | Tấm phẳng (Flat plate), tấm rãnh chữ V 90° (900 V slot plate), tấm rãnh chữ V 120° (1200 V slot plate) |
| Khay đặt tải trọng (Weight tray) | Đường kính φ100mm |
| Vật liệu chế tạo thiết bị | Thép không gỉ SUS304 |
| Kích thước thiết bị (Dimension) | 400mm * 220mm * 330mm |
| Khối lượng (Weight) | Khoảng 20kg (Approximate 20kg) |

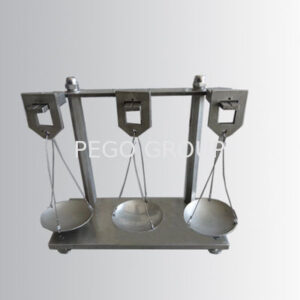

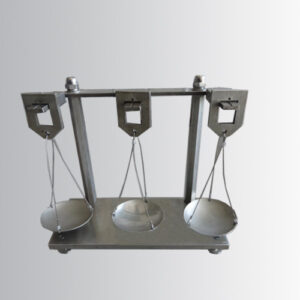

3. Hình ảnh sản phẩm thực tế
